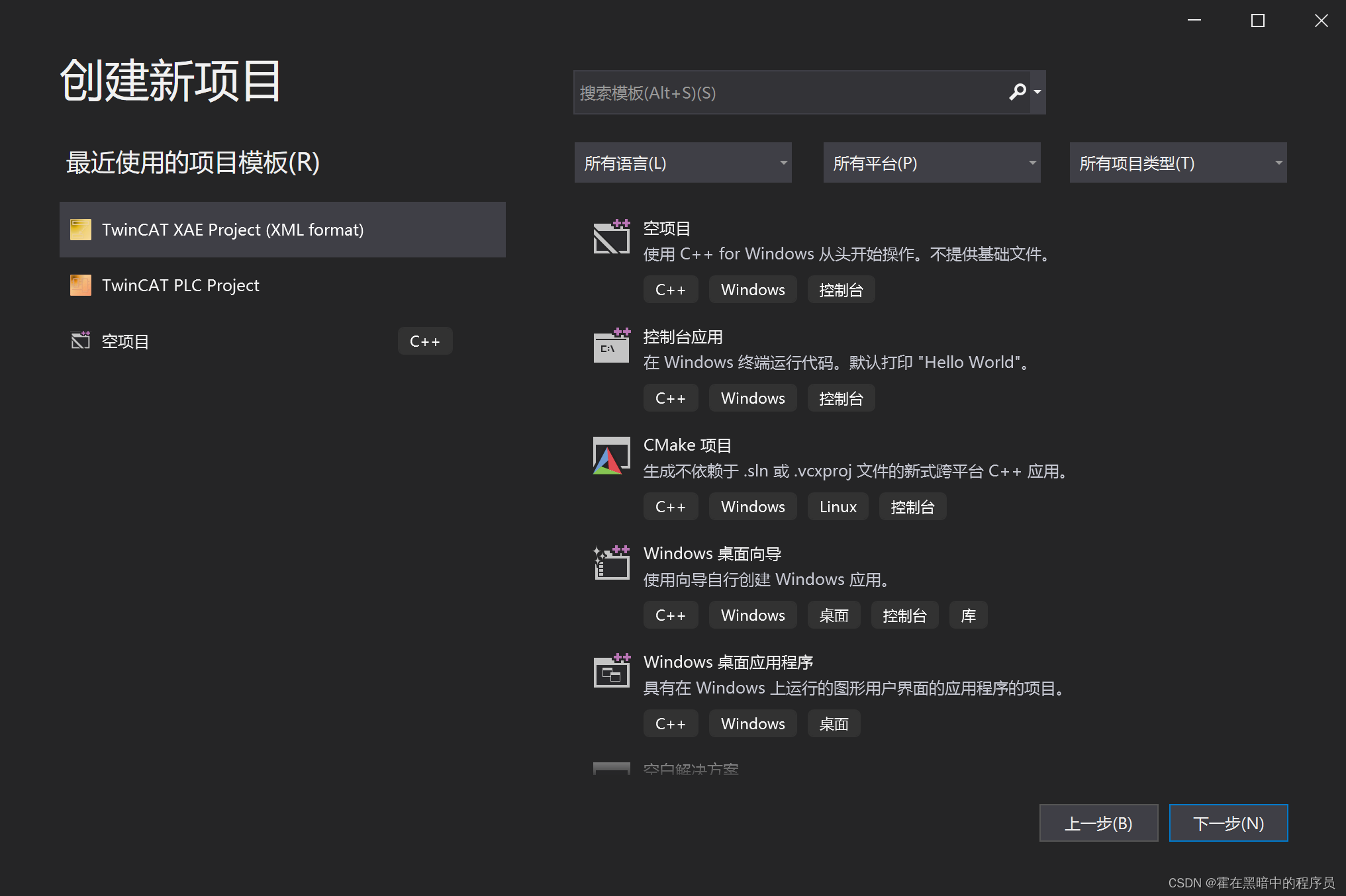

一 、创建新项目
选择TwinCAT XAE Project (XML format)
二、搜索设备
1、点击Choose Target …

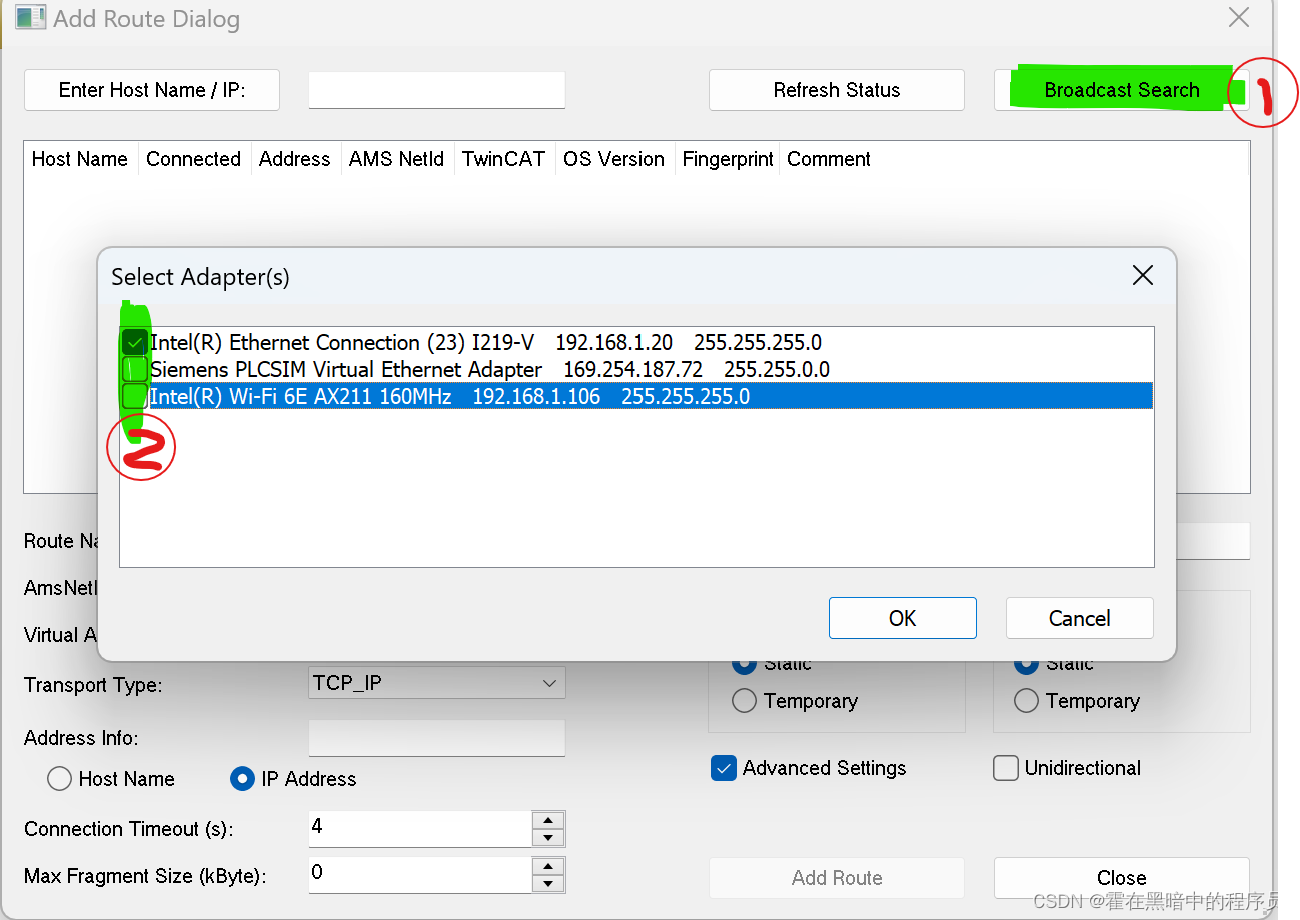

2、第一次连接无黄色高亮的设备,点击绿色高亮部分
3、选择硬件(实际网线)连接的网卡

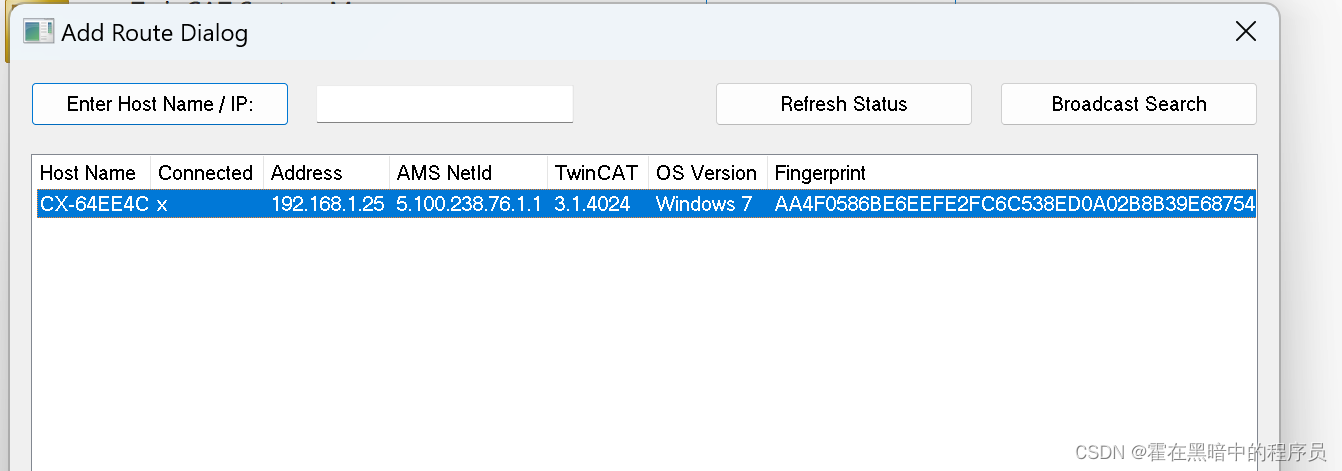

4.1、成功搜索到设备
双击设备
勾选IP address可以连接路由

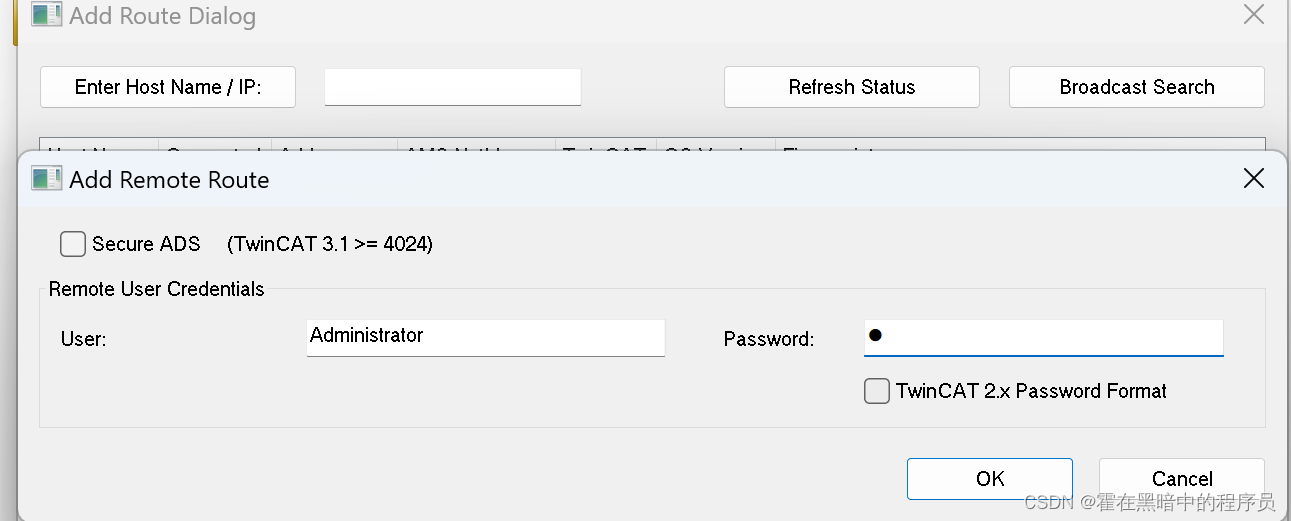

取消ADS勾选,默认密码为1
完成连接
4.2、无法搜索到设备
检查网线是否有实际的物理连接
修改电脑ip地址
倍福plc出厂默认网段为169.254.** . **
可以将电脑网卡ip地址设置为:169.254.215.134
子网掩码:255.255.0.0
再次在VS中重新搜索
搜索成功
若无设备
如果是你找不到IP地址的话,建议直接用这个小工具。

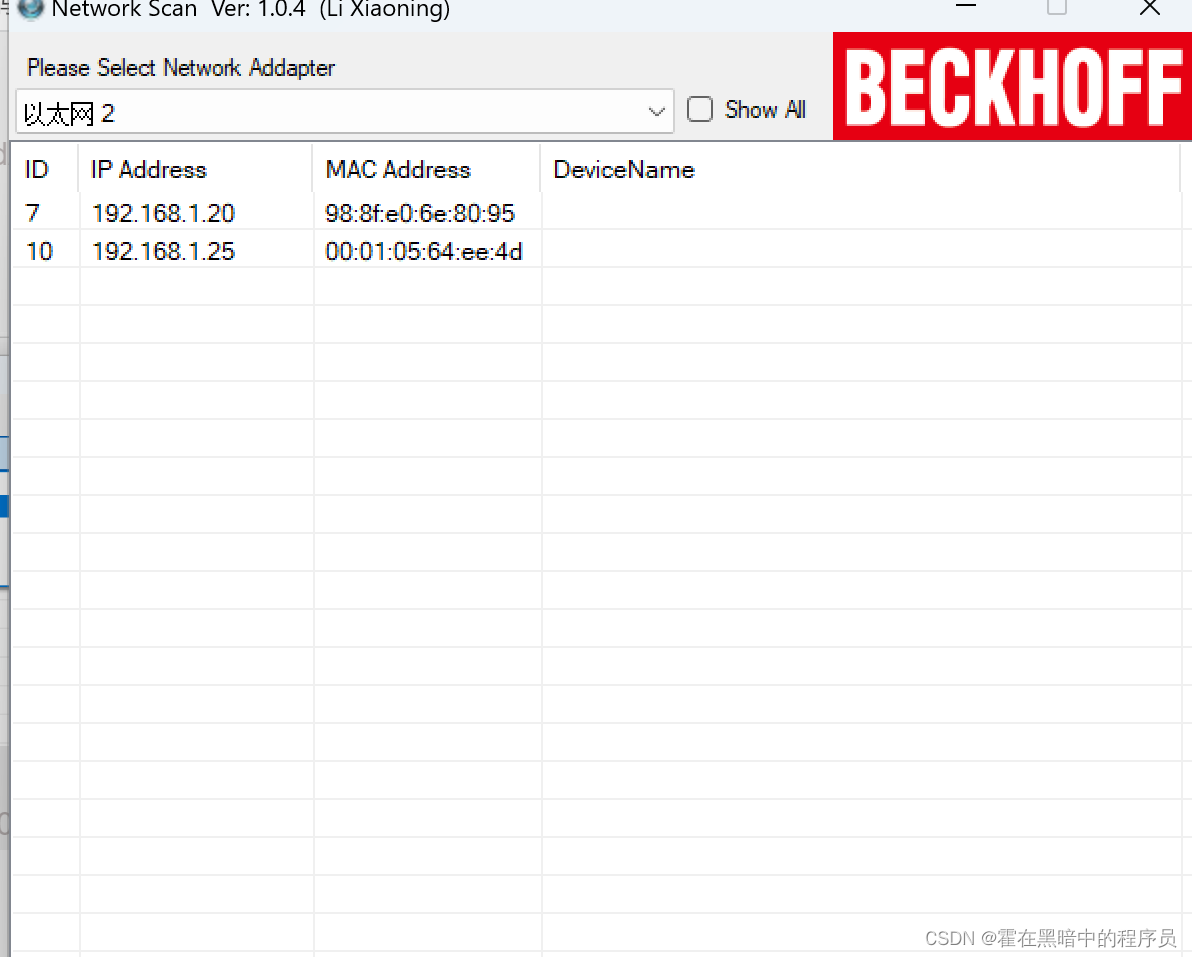

跨网段查找目标机

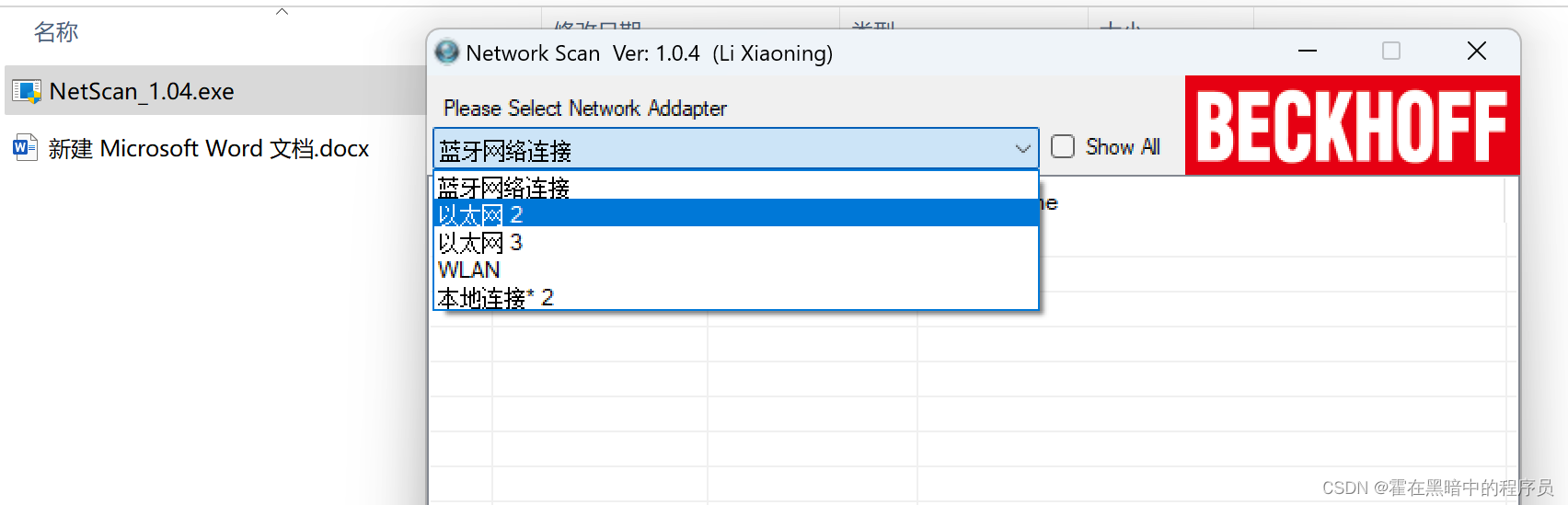

选择自己的以太网(和plc连接的)
等待5分钟左右即可找到,若没有选择show all
该ip子网掩码可能是255.255.255.0
尝试即可
修改本电脑网卡ip保证和plc处于相同的网段
再次重复之前的内容,直到连接成功
