划分VLAN能有效地控制网络广播风暴，提高网络的安全可靠性，是有效的网络监控、数据流量控制的手段，还能实现不同地理位置的部门间的局域网通信，有效地节省构建网络时所需网络设备的费用。

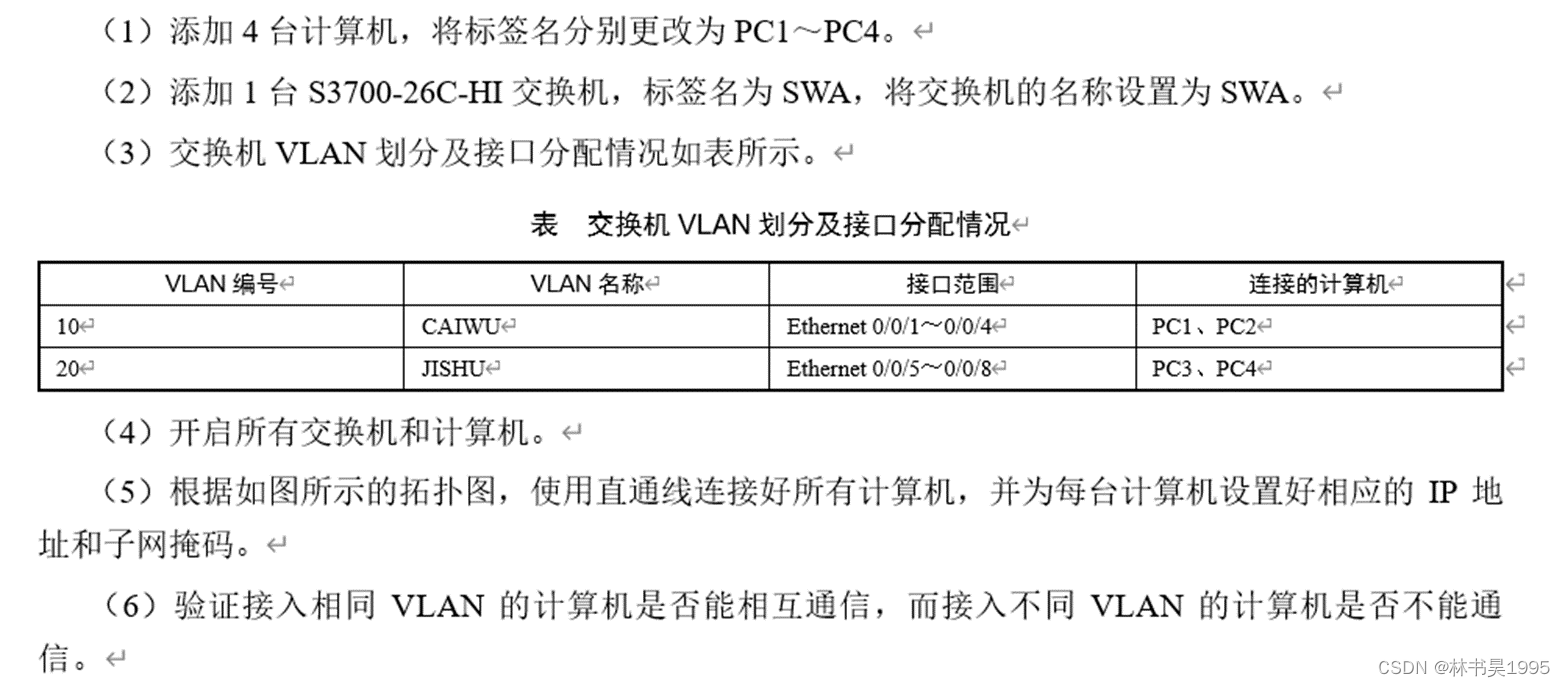

1.配置要求

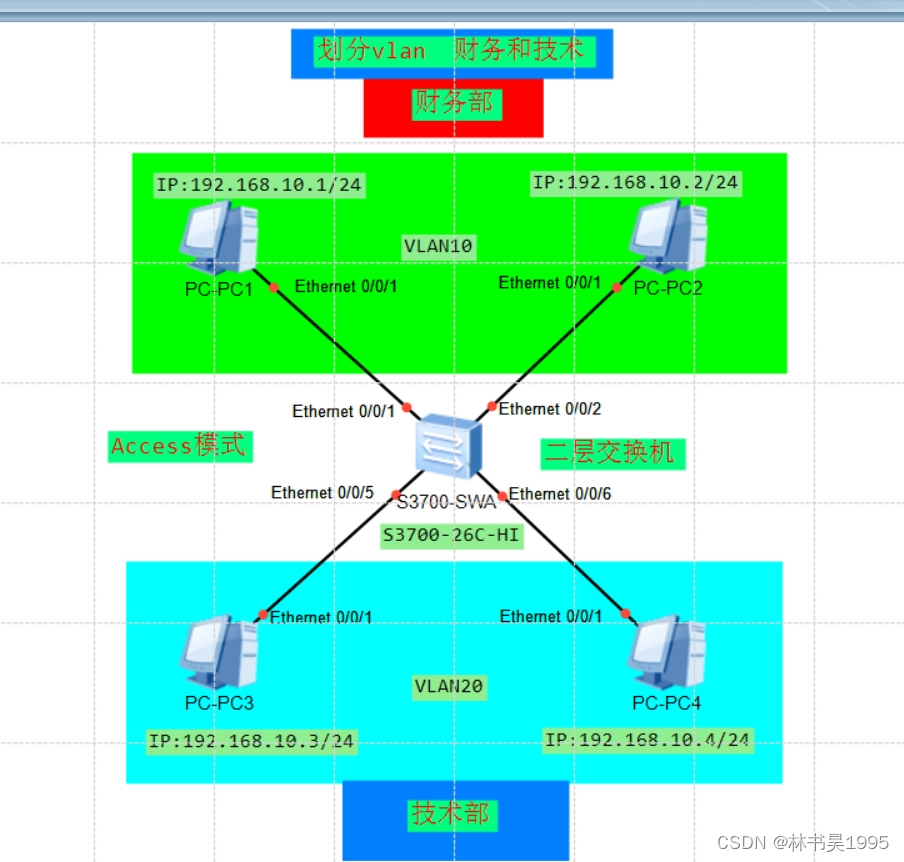

2.交换机VLAN的划分的拓扑结构

3.任务实施

交换机接口模式：
access 普通模式用于连接计算机
trunk 中继模式用于连接交换机
单一创建 vlan 10 vlan 20 ......
批量创建 vlan batch 10 20 30 ......

创建vlan

<Huawei>sys
进入系统视图，键入Ctrl+Z退回到用户视图。
[Huawei]sys SWA 修改主机名
[SWA]vlan 10    单一创建vlan
[SWA-vlan10]description CAIWUBU  命名vlan
[SWA-vlan10]q
[SWA]vlan 20
[SWA-vlan20]description JISHUBU
[SWA-vlan20]q

查看vlan的相关信息

[SWA]display vlan 查看Vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:Eth0/0/1(U)     Eth0/0/2(U)     Eth0/0/3(D)     Eth0/0/4(D)
                Eth0/0/5(U)     Eth0/0/6(U)     Eth0/0/7(D)     Eth0/0/8(D)
                Eth0/0/9(D)     Eth0/0/10(D)    Eth0/0/11(D)    Eth0/0/12(D)
                Eth0/0/13(D)    Eth0/0/14(D)    Eth0/0/15(D)    Eth0/0/16(D)
                Eth0/0/17(D)    Eth0/0/18(D)    Eth0/0/19(D)    Eth0/0/20(D)
                Eth0/0/21(D)    Eth0/0/22(D)    GE0/0/1(D)      GE0/0/2(D)

10   common
20   common

VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
10   enable  default       enable  disable    CAIWUBU
20   enable  default       enable  disable    JISHUBU

配置Access接口划分到VLAN接口

[SWA]interface Ethernet 0/0/1  进入e 0/0/1
[SWA-Ethernet0/0/1]port link-type access  将接口设置为Access模式
[SWA-Ethernet0/0/1]port default vlan 10   将接口划分到Vlan10
[SWA-Ethernet0/0/1]q
[SWA][SWA]int e 0/0/2          进入e 0/0/2
[SWA-Ethernet0/0/2]p l a       将接口设置为Access模式
[SWA-Ethernet0/0/2]p d v 10    将接口划分到Vlan10
[SWA-Ethernet0/0/2]q
[SWA]int e 0/0/3
[SWA-Ethernet0/0/3]p l a
[SWA-Ethernet0/0/3]p d v 10
[SWA-Ethernet0/0/3]q
[SWA]int e 0/0/4
[SWA-Ethernet0/0/4]p l a
[SWA-Ethernet0/0/4]p d v 10
[SWA-Ethernet0/0/4]q
把所有接口统一划分到vlan20
[SWA]port-group 1             创捷接口组1
[SWA-port-group-1]group-member e 0/0/5 to e 0/0/8   将e 0/0/5到e 0/0/8 划分到接口组1
[SWA-port-group-1]p l a
[SWA-Ethernet0/0/5]p l a
[SWA-Ethernet0/0/6]p l a
[SWA-Ethernet0/0/7]p l a
[SWA-Ethernet0/0/8]p l a
[SWA-port-group-1]p d v 20
[SWA-port-group-1]p d v 20
[SWA-Ethernet0/0/5]p d v 20
[SWA-Ethernet0/0/6]p d v 20
[SWA-Ethernet0/0/7]p d v 20
[SWA-Ethernet0/0/8]p d v 20

4.查看vlan的相关信息

[SWA]dis vl
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:Eth0/0/9(D)     Eth0/0/10(D)    Eth0/0/11(D)    Eth0/0/12(D)
                Eth0/0/13(D)    Eth0/0/14(D)    Eth0/0/15(D)    Eth0/0/16(D)
                Eth0/0/17(D)    Eth0/0/18(D)    Eth0/0/19(D)    Eth0/0/20(D)
                Eth0/0/21(D)    Eth0/0/22(D)    GE0/0/1(D)      GE0/0/2(D)

10   common  UT:Eth0/0/1(U)     Eth0/0/2(U)     Eth0/0/3(D)     Eth0/0/4(D)

20   common  UT:Eth0/0/5(U)     Eth0/0/6(U)     Eth0/0/7(D)     Eth0/0/8(D)


VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
10   enable  default       enable  disable    CAIWUBU
20   enable  default       enable  disable    JISHUBU
[SWA]

4.任务验收

1.确认计算机已经正确连接到对应 VLAN 上的接口，如 PC1 、 PC2 接入的是 VLAN10 ，只能接入交换机的 Ethernet 0/0/1 ～ 0/0/4 的接口上。

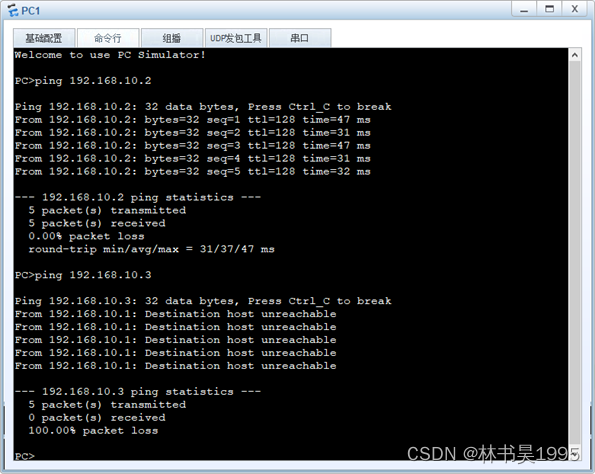

2.使用相同VLAN 的计算机进行 Ping 测试和不同 VLAN 间的计算机进行 ping 测试。下面分别用 PC1 和 PC2 、 PC1 和 PC3 进行 Ping 测试。

pc1 ping pc2  相同vlan可以通信
PC>ping 192.168.10.2

Ping 192.168.10.2: 32 data bytes, Press Ctrl_C to break
From 192.168.10.2: bytes=32 seq=1 ttl=128 time=47 ms
From 192.168.10.2: bytes=32 seq=2 ttl=128 time=47 ms
From 192.168.10.2: bytes=32 seq=3 ttl=128 time=63 ms
From 192.168.10.2: bytes=32 seq=4 ttl=128 time=46 ms
From 192.168.10.2: bytes=32 seq=5 ttl=128 time=47 ms

--- 192.168.10.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 46/50/63 ms

pc1 ping pc3  不同vlan不能通信
PC>ping 192.168.10.3

Ping 192.168.10.3: 32 data bytes, Press Ctrl_C to break
From 192.168.10.1: Destination host unreachable
From 192.168.10.1: Destination host unreachable
From 192.168.10.1: Destination host unreachable
From 192.168.10.1: Destination host unreachable
From 192.168.10.1: Destination host unreachable

--- 192.168.10.3 ping statistics ---
  5 packet(s) transmitted
  0 packet(s) received
  100.00% packet loss
