MCGS嵌入式 交通灯模拟仿真 十字路口交通灯 红绿灯仿真

功能:
①交通灯是受启动按钮和停止按钮的控制,,当按下启动按钮时,受控制的信号灯开始工作,并循环工作,当按下停止按钮时,系统将维持在原有状态。

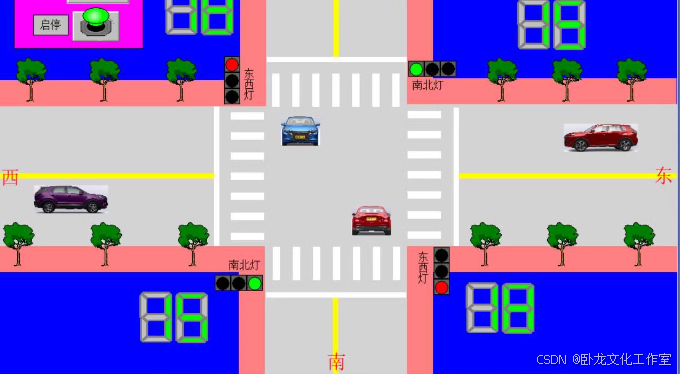

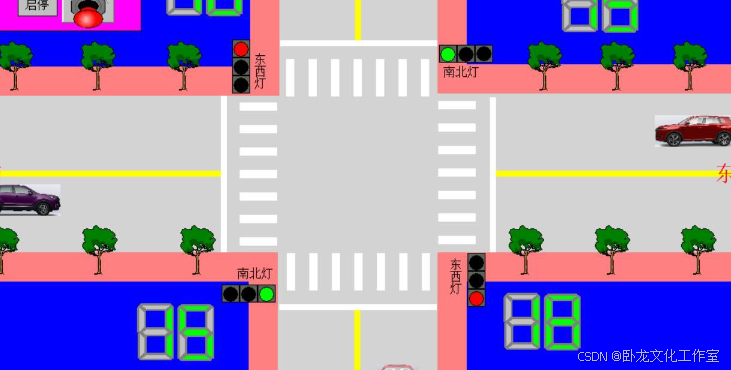

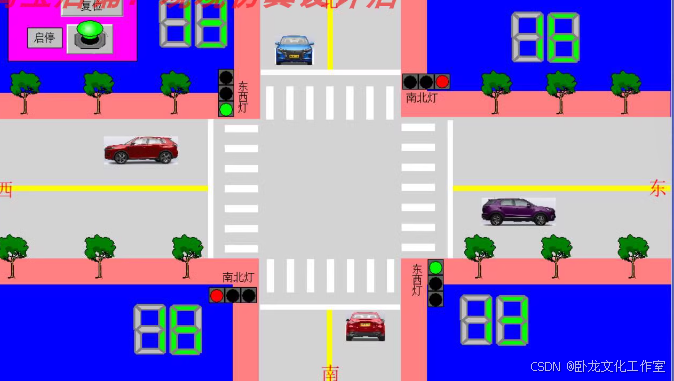

②交通灯在东西南北两个方向均安装信号灯,两个方向各6个灯,分为红、黄、绿三种颜色。按下起动按钮后,南北向绿灯亮维持12s,12s后,南北绿灯亮3s,之后南北黄灯亮3s,期间,东西向红灯也亮,并维持18;18s后,东西方向绿灯亮12s,后绿灯闪烁3s,然后东西方向黄灯亮3s,期间,南北向红灯也亮18s,并维持接下去周而复始,直到停止按钮被按下为止。



==================================
三、售后服务:

本商品属于我本人原创,对于本商品内容的程序设计问题,免费帮忙亲排疑解答!售后无忧!


==================================
四、 运行环境
运行环境:MCGS嵌入式

=========================

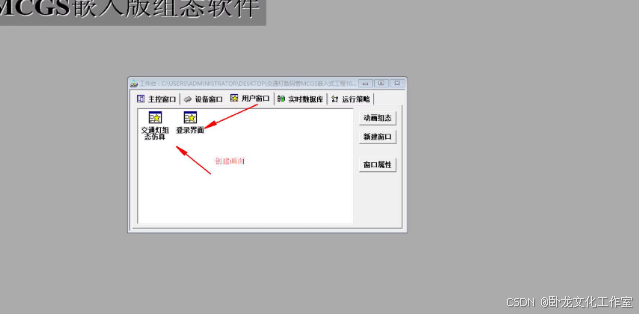

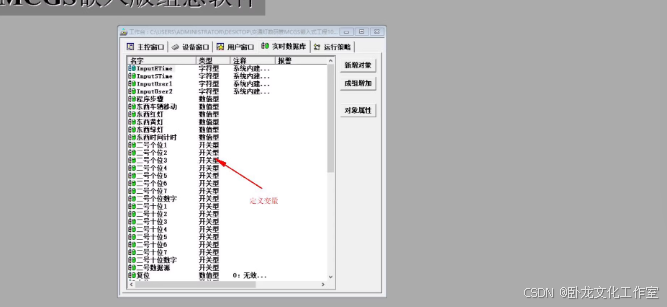

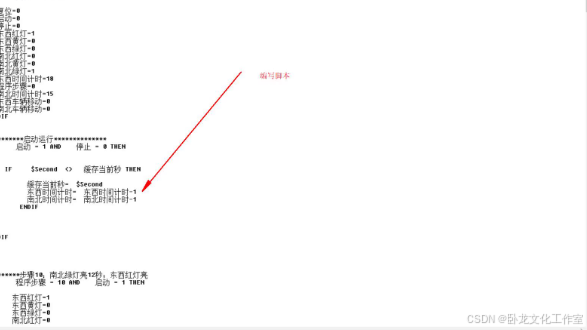

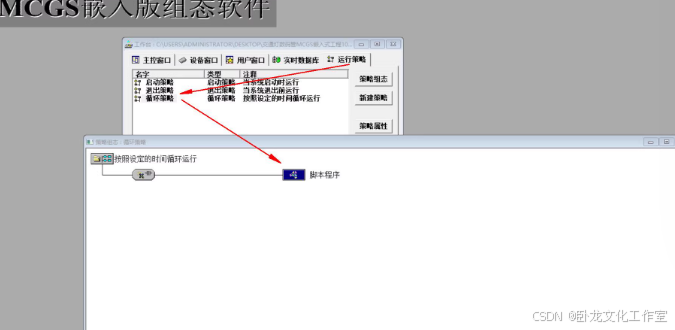

下面对基于MCGS嵌入式7.7的交通灯模拟仿真工程过程介绍:

MCGS(Monitor and Control Generated System)组态软件是一种用于工业自动化系统的监控和数据采集软件。交通灯控制系统是MCGS组态软件的一个典型应用示例,通过组态软件可以实现对交通灯的实时监控和控制。 ### 交通灯控制系统的基本组成 1. **硬件部分**: - 交通灯:包括红灯、黄灯和绿灯。 - 控制设备:如PLC(可编程逻辑控制器)或单片机,用于控制交通灯的开关。 - 传感器:用于检测车辆和行人的存在。 2. **软件部分**: - MCGS组态软件:用于设计和运行交通灯的控制界面。 - 控制程序:编写在PLC或单片机中的程序,用于控制交通灯的逻辑。 ### 交通灯控制系统的实现步骤 1. **设计控制逻辑**: - 确定交通灯的切换顺序和时间。例如,红灯亮30秒,绿灯亮30秒,黄灯亮5秒。 - 设计传感器触发逻辑,当检测到车辆或行人时,调整交通灯的切换时间。 2. **编写控制程序**: - 在PLC或单片机中编写控制程序,实现交通灯的逻辑控制。 - 使用梯形图或指令表等编程语言编写程序。 3. **设计组态界面**: - 打开MCGS组态软件,创建一个新的项目。 - 设计交通灯的控制界面,包括红灯、黄灯和绿灯的显示。 - 添加按钮和指示灯,用于手动控制和状态显示。 4. **连接硬件和软件**: - 将PLC或单片机与计算机连接,确保通信正常。 - 在MCGS组态软件中配置通信参数,确保能够与控制设备进行数据交换。 5. **测试和调试**: - 运行组态软件,观察交通灯的切换情况。 - 根据实际情况调整控制逻辑和参数,确保系统运行稳定。 ### 示例代码(PLC梯形图) ```plaintext |----[ Start ]----[ Timer T1 ]----( Red Light ) |----[ Timer T1 Done ]----[ Timer T2 ]----( Green Light ) |----[ Timer T2 Done ]----[ Timer T3 ]----( Yellow Light ) |----[ Timer T3 Done ]----( Restart ) ``` ### 总结 通过MCGS组态软件,可以实现对交通灯的实时监控和控制,提高交通管理的效率和安全性。
