文章通过绘制16QAM调制的发送端和解调后信号的星座图，展示了不同SNR（10dB,15dB,20dB）对OFDM信号传输质量的影响。在高SNR下，星座点更集中，区分度更高；低SNR则导致噪声干扰，星座图扩散，降低符号区分度。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、绘制发送端16QAM信号星座图

2、绘制解调后16QAM信号星座图(SNR=10dB，5+6*(1+序号/130)]，15dB，20dB)，通过对星座图，观察分析不同SNR对OFDM信号传输的影响

我们首先定义了信号调制参数，包括16QAM调制和符号数。然后，通过随机生成的16QAM调制符号，生成16QAM调制信号，并绘制发送端16QAM信号的星座图。

接下来，通过添加不同信噪比（SNR）的加性高斯白噪声（AWGN），模拟解调后的信号。在这个示例中，我们选择了SNR值为10dB、15dB和20dB。解调后的信号存储在rx_signal中。最后，使用循环绘制解调后的16QAM信号的星座图，每个子图对应不同的SNR值。

通过观察发送端和解调后信号的星座图，可以分析不同SNR对OFDM信号传输的影响。在较高的SNR值下，星座图可能更加集中，符号点之间的区分度更高，而在较低的SNR值下，可能会出现更多的噪声干扰，导致星座图扩散和模糊，符号点之间的区分度较低。

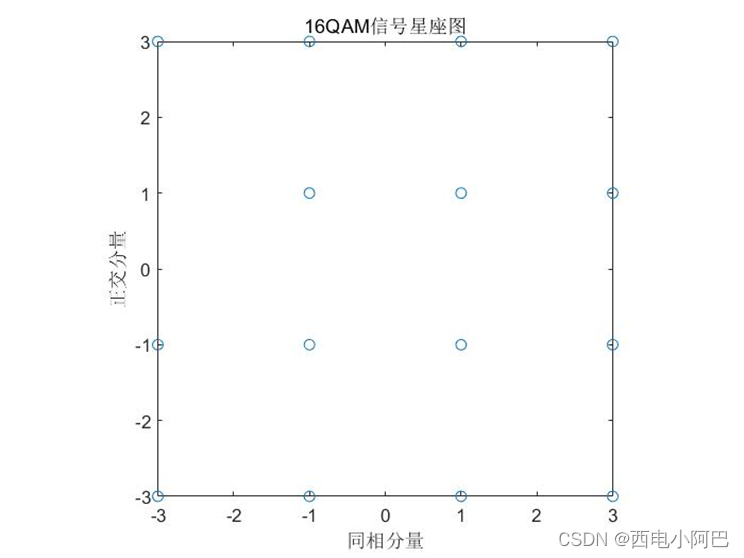

绘制发送端16QAM信号星座图

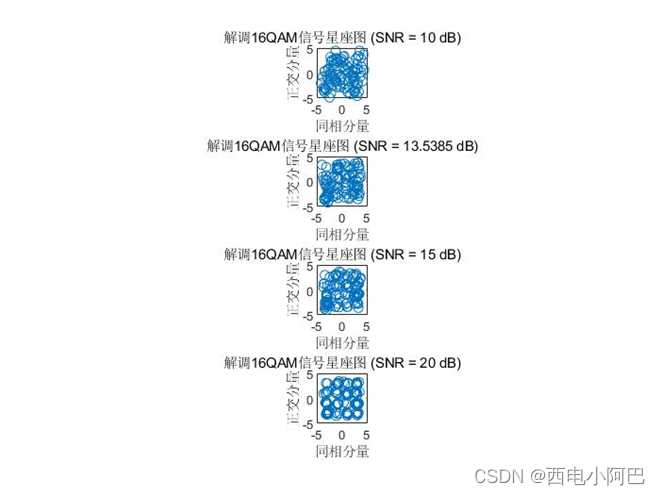

绘制解调后16QAM信号星座图


% 信号调制参数
M = 16; % 16QAM调制
num_symbols = 100; % 符号数
SN=55;%序号

% 生成16QAM调制信号
tx_symbols = randi([0 M-1], 1, num_symbols); % 随机生成调制符号
tx_signal = qammod(tx_symbols, M); % 16QAM调制

% 绘制发送端16QAM信号星座图
figure;
plot(real(tx_signal), imag(tx_signal), 'o');
title('16QAM信号星座图');
xlabel('同相分量');
ylabel('正交分量');
axis square;

% 解调后的信号添加AWGN（不同SNR）
snr_values = [10, 5+6*(1+SN/130),15, 20]; % 不同信噪比（SNR）
rx_signal = zeros(length(snr_values), num_symbols); % 存储解调后的信号

for i = 1:length(snr_values)
    % 添加AWGN噪声
    rx_signal(i, :) = awgn(tx_signal, snr_values(i), 'measured');
end

% 绘制解调后16QAM信号星座图
figure;
for i = 1:length(snr_values)
    subplot(length(snr_values), 1, i);
    plot(real(rx_signal(i, :)), imag(rx_signal(i, :)), 'o');
    title(['解调16QAM信号星座图 (SNR = ' num2str(snr_values(i)) ' dB)']);
    xlabel('同相分量');
    ylabel('正交分量');
    axis square;
end
