MATLAB实现化工精馏塔浓度组成成分研究

1、项目下载：

本项目完整讲解和全套实现源码见下资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
全套源码+学术论文	matlab实现化工精馏塔浓度组成成分的稳态研究及其数值模拟-化工工程-精馏技术-浓度分布-matlab

更多阿里matlab精品数学建模项目可点击下方文字链接直达查看：

300个matlab精品数学建模项目合集（算法+源码+论文）

---

2、项目介绍：

摘要

化工精馏塔作为分离液体混合物的重要设备，广泛应用于石油化工、医药、食品等领域。本文旨在研究稳态下精馏塔内的浓度组成成分，基于蒸馏的基本原理，通过建立模型、数值模拟和结果分析，探讨各组分随塔高的浓度变化情况。本研究不仅有助于深入理解精馏过程，还为精馏塔的设计和优化提供了理论依据。

关键词

化工精馏塔；浓度组成成分；稳态研究；数值模拟；ASPEN Plus

一、引言

化工精馏塔是一种常用的分离混合物设备，主要通过汽化和冷凝过程实现挥发度差异大的组分分离。在稳态下，精馏塔内的浓度组成成分研究对于理解精馏过程、优化操作条件和提高产品质量具有重要意义。本文将从精馏的基本原理出发，探讨稳态下精馏塔内的浓度组成成分研究方法，并通过数值模拟和结果分析，揭示各组分随塔高的浓度变化情况。

二、精馏塔浓度组成成分研究原理

1.原理概述
精馏过程是基于组分沸点差异，通过加热、蒸发、冷凝和再冷凝等步骤实现混合物中各组分分离的技术。在稳态下，精馏塔内的浓度组成成分研究主要基于以下原理：
（1）相平衡：精馏过程中，气液两相必须达到相平衡。即在同一温度下，进入塔的原料液的摩尔分数等于离开塔顶蒸汽的摩尔分数。这是精馏过程得以实现的基础。
（2）传质理论：塔内通过多次部分蒸发和冷凝的过程，利用各组分在气相和液相间的相对挥发度差异，实现浓度变化。低沸点组分先蒸发，高沸点组分后蒸发，从而实现组分的分离。
（3）连续操作：通过塔板上的相间接触，使得物料在上升流或下降流中进行反复的传质过程。这一过程在稳态下是连续的，保证了精馏过程的稳定性和可靠性。

2.精馏流程
精馏塔的工作流程主要包括以下几个步骤：
（1）进料：将混合液输入塔釜，经过加热变成饱和蒸汽。进料口的位置和进料状态（如冷液或汽液混合进料）对塔内气液负荷和分离效果有显著影响。
（2）上升过程：蒸汽上升，在各层塔盘上发生部分冷凝。高浓度组分在此处被分离出来并作为产品流出。塔内的温度梯度是实现组分分离的关键因素，塔底高温有利于重组分的富集，塔顶低温则有利于轻组分的富集。
（3）冷却回流：部分蒸汽返回到塔内较低位置，继续参与传质过程。回流比（即回流液量与采出液量之比）是影响精馏效果的重要参数。高回流比可以提高产品的纯度，但也会增加能耗。
（4）再沸器：塔顶的蒸汽通过再沸器变为过热蒸汽，这部分蒸汽返回塔顶，完成一轮循环。再沸器提供持续供热，维持塔内的汽化过程。

三、研究过程

1.建立模型
为了描述塔内的操作状态，通常需要建立物料衡算、能量衡算和相平衡方程等数学模型。这些模型是理解精馏过程、预测塔内浓度分布和优化操作条件的基础。
（1）物料衡算：根据质量守恒定律，建立塔内各组分的物料衡算方程。这些方程描述了塔内各组分在气相和液相中的质量变化情况。
（2）能量衡算：根据能量守恒定律，建立塔内的能量衡算方程。这些方程描述了塔内热量传递和能量转换的过程，包括再沸器的供热、冷凝器的冷却以及塔内的热损失等。
（3）相平衡方程：根据相平衡原理，建立塔内气液两相的相平衡方程。这些方程描述了塔内气液两相在同一温度下的组分摩尔分数关系。

2.数值模拟
运用化工软件如ASPEN Plus、HYSYS等对塔的操作条件（如压力、温度、流量）和出料组成进行计算。这些软件基于严格的热力学模型和传质理论，能够准确地模拟塔内的操作过程并预测出料组成。
（1）选择化工软件：根据研究需求选择合适的化工软件。ASPEN Plus和HYSYS是常用的化工流程模拟软件，它们具有丰富的物性数据库和强大的计算功能。
（2）建立模拟模型：在软件中建立精馏塔的模拟模型，包括塔的结构参数（如塔径、塔高、塔板数等）、操作参数（如压力、温度、流量等）和进料组成等。
（3）运行模拟计算：设定好模拟参数后，运行软件进行计算。软件会根据设定的模型和参数自动求解塔内的浓度分布和出料组成。

3.结果分析
通过数值模拟得到稳定状态下各层塔盘的浓度分布曲线，理解各组分随塔高的浓度变化情况。这些结果对于优化操作条件、提高产品质量和降低能耗具有重要意义。
（1）浓度分布曲线：根据模拟结果绘制各层塔盘的浓度分布曲线。这些曲线直观地展示了各组分随塔高的浓度变化情况，有助于理解精馏过程的分离效果。
（2）操作参数优化：根据浓度分布曲线和操作参数之间的关系，优化塔的操作条件。例如，通过调整回流比、进料位置和塔板数等参数，可以提高产品的纯度和收率。
（3）能耗分析：结合能量衡算方程和模拟结果，分析塔内的能耗情况。通过优化操作条件和采用节能技术（如热泵精馏、多效精馏等），可以降低塔的能耗并提高能源利用效率。

四、源代码和运行步骤

1.MATLAB源码（全套源码见下载资源）
以下是一个基于MATLAB的简单精馏塔浓度分布模拟程序。该程序假设精馏塔为板式塔，并采用理想溶液模型和平衡级模型进行模拟。

% 精馏塔浓度分布模拟程序
% 参数设置
feed_composition = [0.5, 0.5]; % 进料组成（轻组分摩尔分数）
total_stages = 10; % 塔板数
reflux_ratio = 2; % 回流比
feed_stage = total_stages / 2; % 进料位置（中间进料）

% 初始化变量
x = zeros(total_stages, 1); % 各层塔板轻组分摩尔分数
y = zeros(total_stages, 1); % 各层塔板气相轻组分摩尔分数

% 设置塔顶和塔底条件
x(total_stages) = 0; % 塔顶轻组分摩尔分数（假设为0）
x(1) = 1; % 塔底轻组分摩尔分数（假设为1）

% 采用泡点方程计算气相组成
alpha = 2; % 相对挥发度（假设为2）
for i = total_stages-1:-1:1
y(i) = (alpha * x(i+1) - (alpha-1) * x(i)) / (1 + (alpha-1) * x(i));
end

% 采用物料衡算方程计算液相组成
for i = 2:total_stages
x(i) = (reflux_ratio * y(i) + feed_composition(1) * (i == feed_stage)) / (reflux_ratio + 1);
end

% 绘制浓度分布曲线
figure;
plot(1:total_stages, x, '-o', 'LineWidth', 2);
xlabel('塔板数');
ylabel('轻组分摩尔分数');
title('精馏塔浓度分布曲线');
grid on;

2.运行步骤
（1）安装MATLAB：确保已安装MATLAB软件，并熟悉其基本操作。
（2）复制源码：将上述MATLAB源码复制到MATLAB编辑器中。
（3）运行程序：点击MATLAB编辑器中的“运行”按钮或输入run命令运行程序。
（4）查看结果：程序运行后，将绘制出精馏塔内各层塔板的浓度分布曲线。通过观察曲线，可以理解各组分随塔高的浓度变化情况。

五、运行结果

运行上述MATLAB程序后，将得到精馏塔内各层塔板的浓度分布曲线。以下是一个可能的运行结果示例（假设相对挥发度为2，塔板数为10，回流比为2，中间进料）：

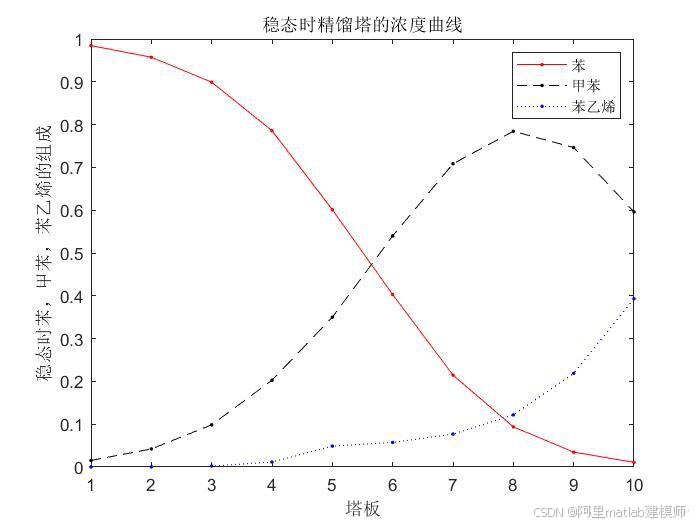

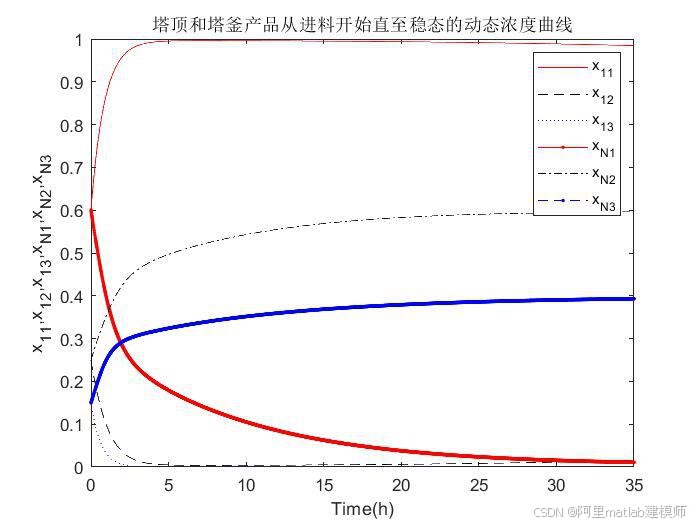

从图中可以看出，随着塔高的增加，轻组分的摩尔分数逐渐降低。在塔顶附近，轻组分的摩尔分数接近0；在塔底附近，轻组分的摩尔分数接近1。这一结果与精馏过程的分离效果是一致的。

六、结论与展望

本文通过对化工精馏塔浓度组成成分的研究，深入探讨了稳态下精馏塔内的浓度变化情况。通过建立模型、数值模拟和结果分析，揭示了各组分随塔高的浓度变化规律。这些结果对于优化操作条件、提高产品质量和降低能耗具有重要意义。

然而，本文的研究仍存在一些局限性。例如，假设了理想溶液模型和平衡级模型进行模拟，而实际精馏过程可能受到非理想溶液行为、塔板效率等因素的影响。因此，在未来的研究中，可以进一步考虑非理想溶液行为和塔板效率等因素对精馏过程的影响，并采用更复杂的模型进行模拟和分析。

此外，随着化工技术的不断发展，新型精馏技术和设备不断涌现。例如，热泵精馏、多效精馏、热耦合塔等技术可以有效降低能耗并提高分离效率。因此，在未来的研究中，可以进一步关注这些新型精馏技术和设备的发展和应用前景。
