一、UML活动图*

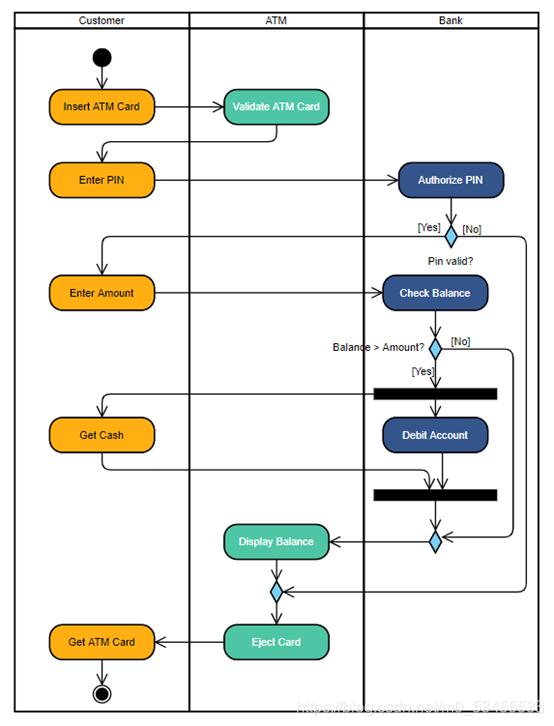

创建ATM取款机的UML活动图
![在这里插入图片描述](https://img-blog.csdnimg.cn/2021041220260174.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L20wXzUzNDU1NTMz,size_16,color_FFFFFF,t_70)
二、UML顺序图

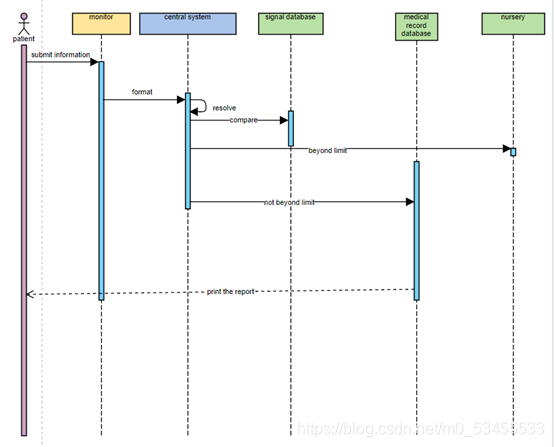

创建病症监护的UML顺序图
目标: 对病人的病症信号进行监测、处理,超过极限报警。
主要步骤:
1.病症监视器可以将采集到的病症信号(组合),格式化后实时的传送到中央监护系统。
2.中央监护系统分解信号。按设定频率连续接收来自各病人的病症信号,并进行分解。
3.中央监护系统将病人的病症信号与专家系统(标准病症信号库)中的标准信号进行比较判断是否超过极限值。
4.若超过极限值,进行报警。
5.数据格式化:将处理后的数据格式化以便写入病历库 。
6.更新病历和打印病情报告。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210412202748764.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L20wXzUzNDU1NTMz,size_16,color_FFFFFF,t_70)
