stm32的ADC配置

        今天，在学习MQ2烟雾传感器的时候，涉及到了stm32的ADC转化。下面记录我的学习过程。

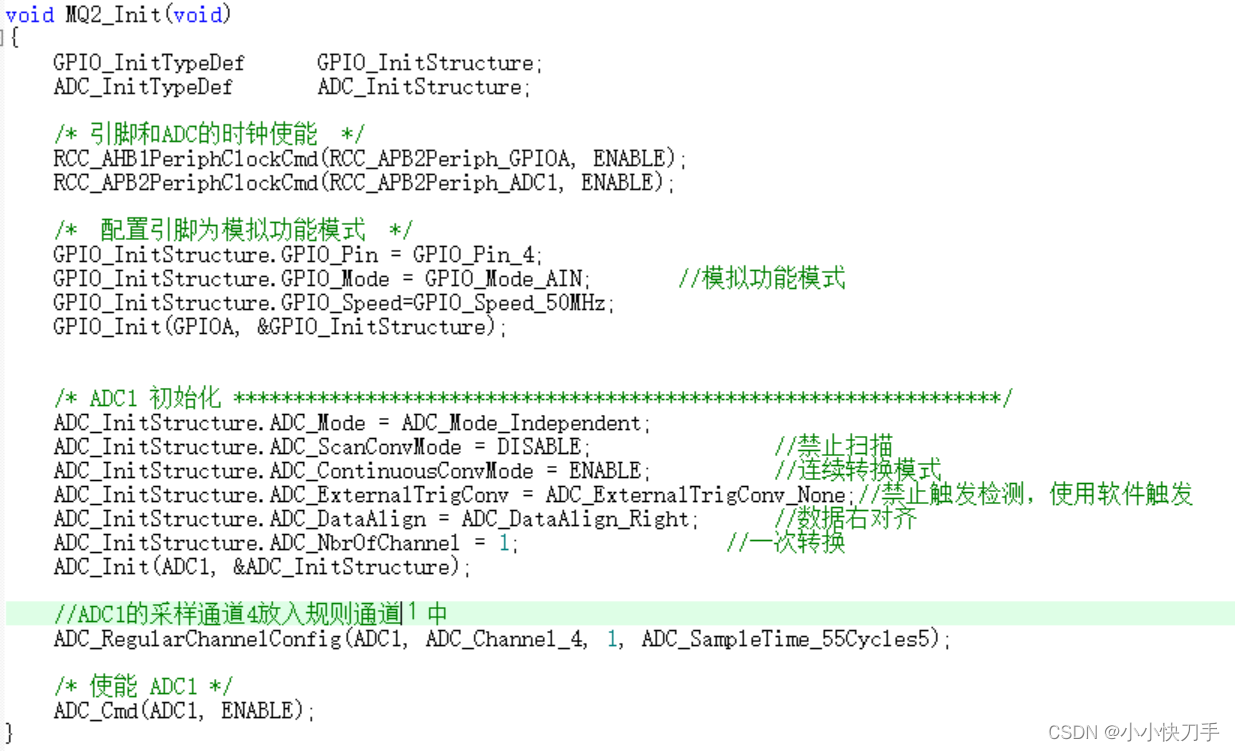

        首先，贴出ADC配置的一段程序。

         首先，必不可少的就是两个结构体:GPIO_InitTypeDef和ADC_InitTypeDef。接下来就是打开GPIO与ADC的时钟，用的是GPIOA中的PA4引脚，PA4在GPIOA中，也在ADC1中。

        对输入引脚的配置可谓是十分熟悉，但要值得注意的是，这里引脚的模式要设置为模拟输入。

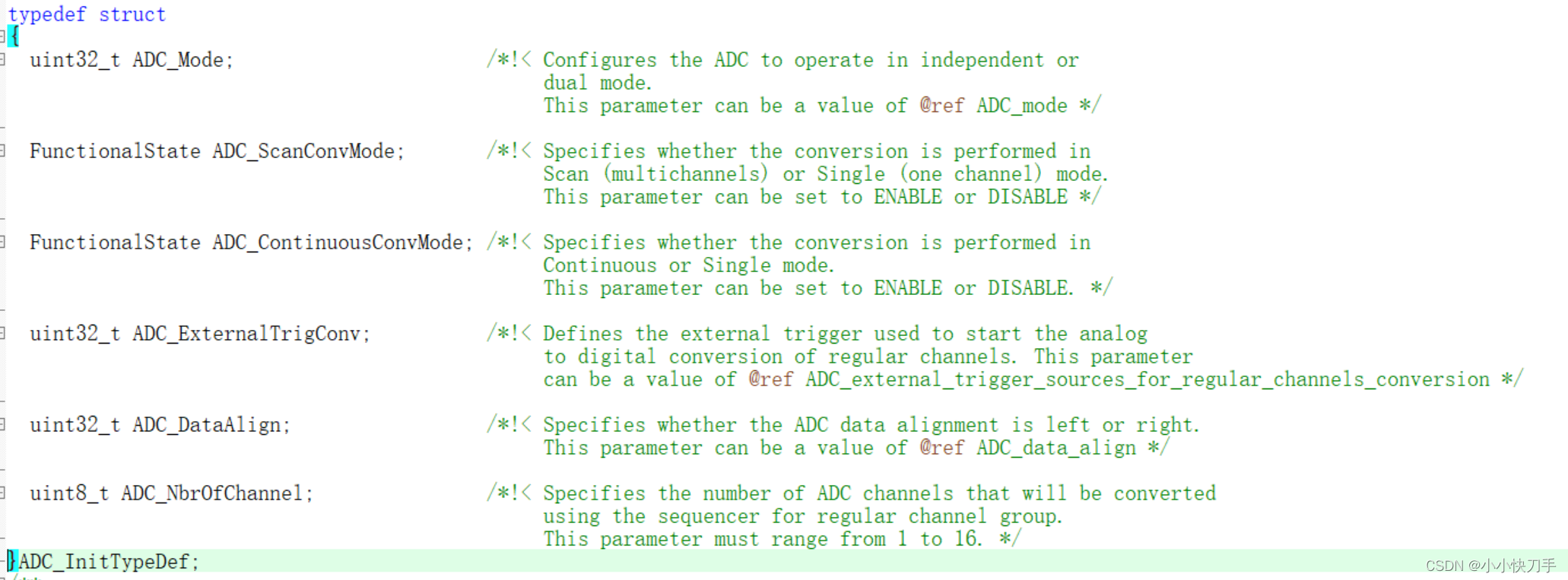

        其次，是对ADC1的配置。记住这个模板就行，到时候自己改就行。ADC的结构体中的各个成员如下所示。

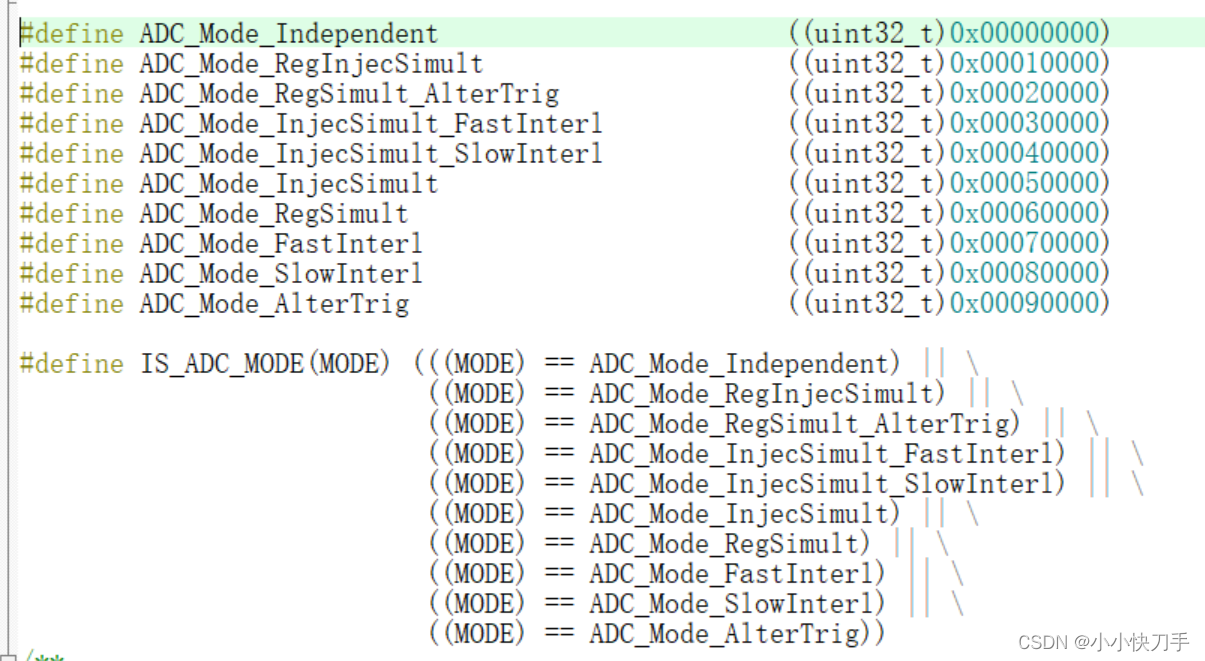

        如果大家想了解更多相关的定义，比如ADC_Mode_Independent,直接鼠标选中这个单词，右键，选择跳转到定义然后可以直接看相关定义。

        接下来是关于ADC_RegularChannelConfig(·····)这个函数，我查阅了一些资料，但涉及十分少，我将这些资料总结概括了一下。

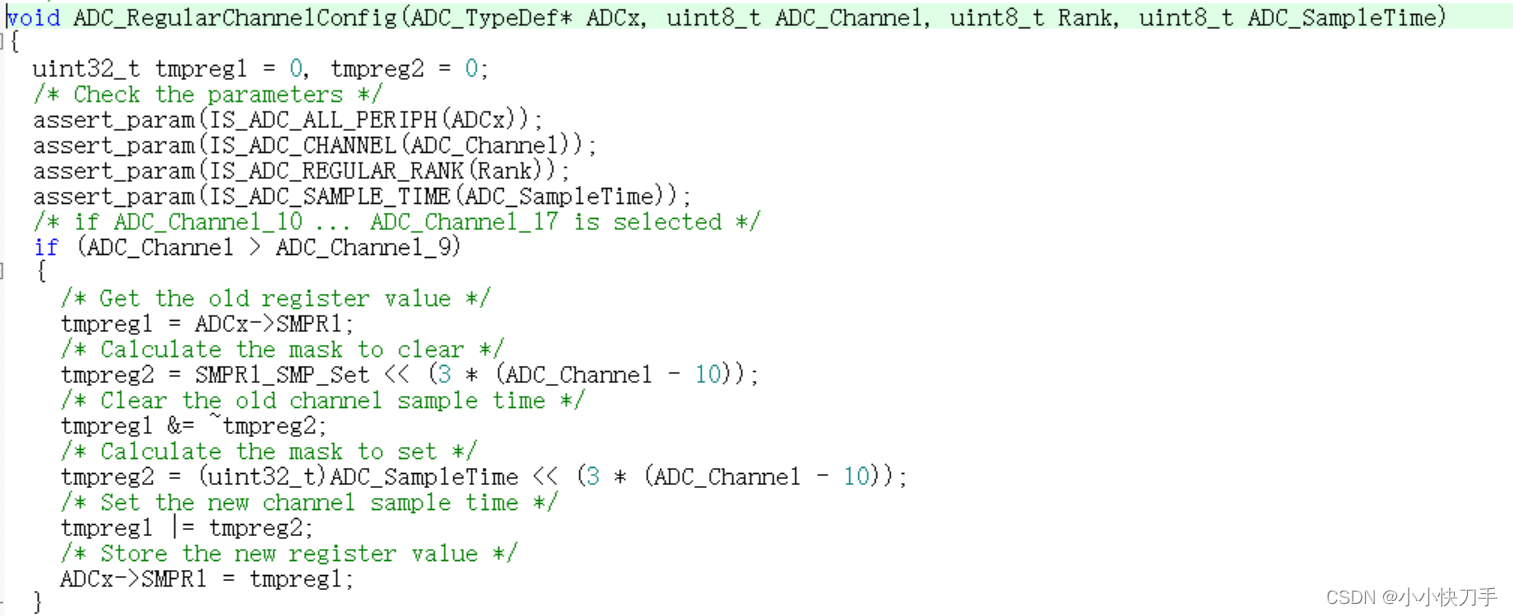

        函数ADC_RegularChannelConfig（）：上面我们初始化了ADC，但是并未指定引脚，也就是规则组通道，这里设置有规则组通道和转化顺序以及采样时间。该函数一共有四个参数，如下为函数的定义。

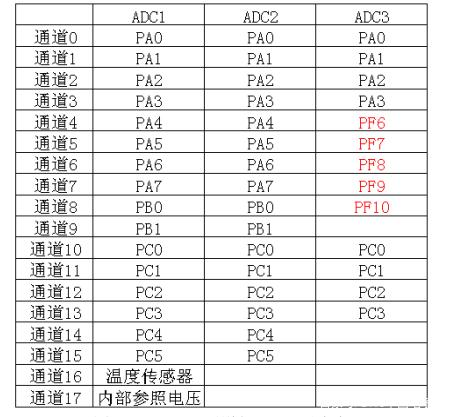

         第一个参数为ADC1还是ADC2,指的是此时配置ADC的引脚是属于ADC1还是ADC2（以下为stm32f103的引脚属于哪个组）。

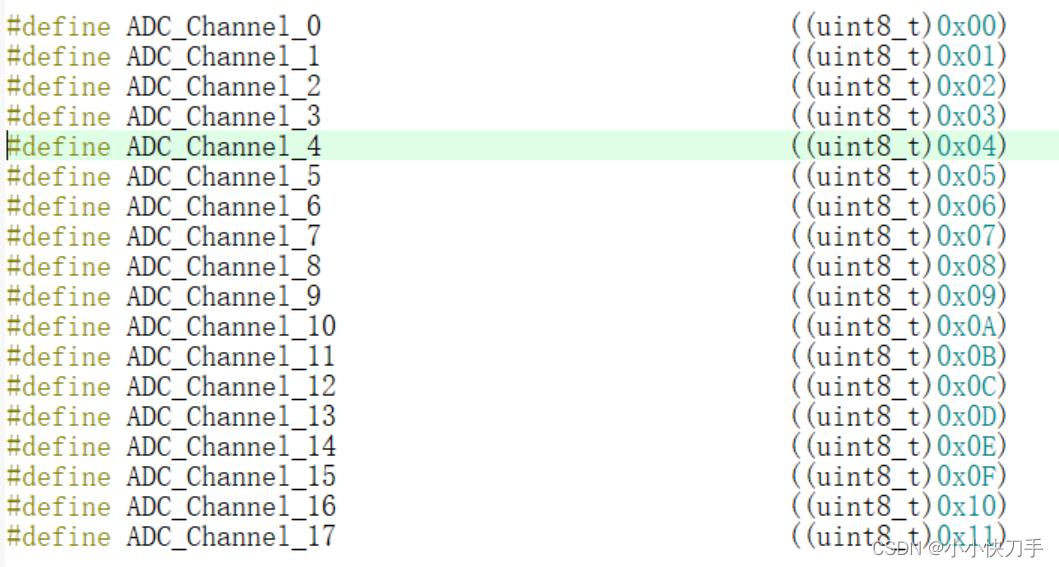

         第二个参数该引脚是哪个通道的，相关的定义如下所示。

        第三个参数指的是该引脚的ADC的转换顺序，如果为1说明是第一个转换。

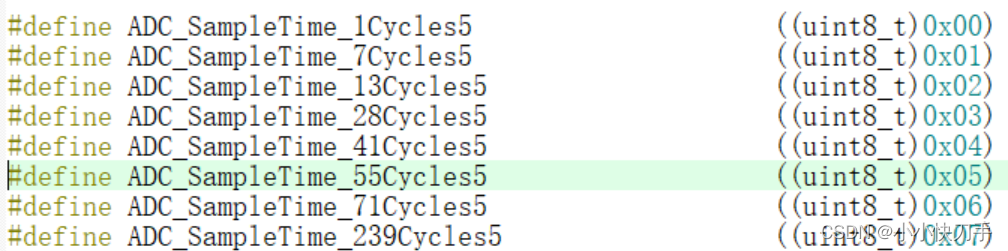

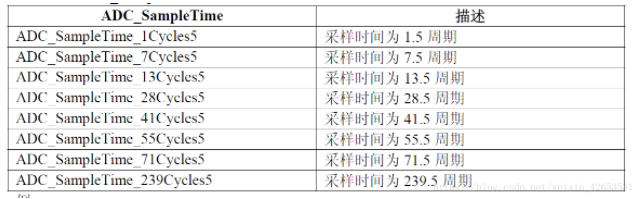

        最后一个参数表示为转换时间，相关定义如下所示。

补充：以下几个是我觉得对ADC的说明挺好的。
