LTSPICE中的逻辑门使用方法

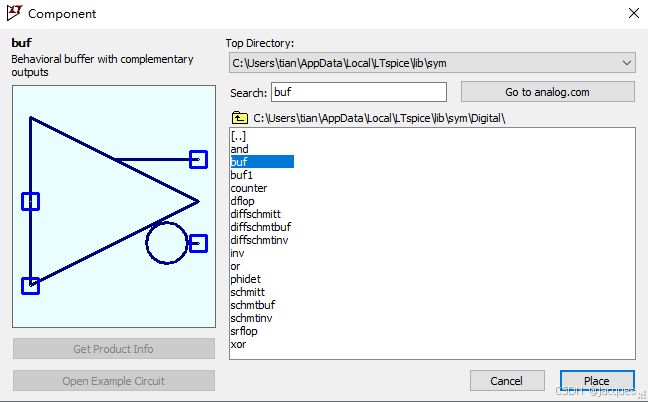

        打开LTSPICE中元件库，找到digital目录，在这个目录下面的都是数字逻辑门：

        逻辑门有五输入，输出两个（圆圈代表非），还有一个下方的公共端。当然，在实际的电路设计中我们是很少用到五个输入的逻辑门的，当输入冗余的时候，将不需要的输入与公共端相连接并接地即可。

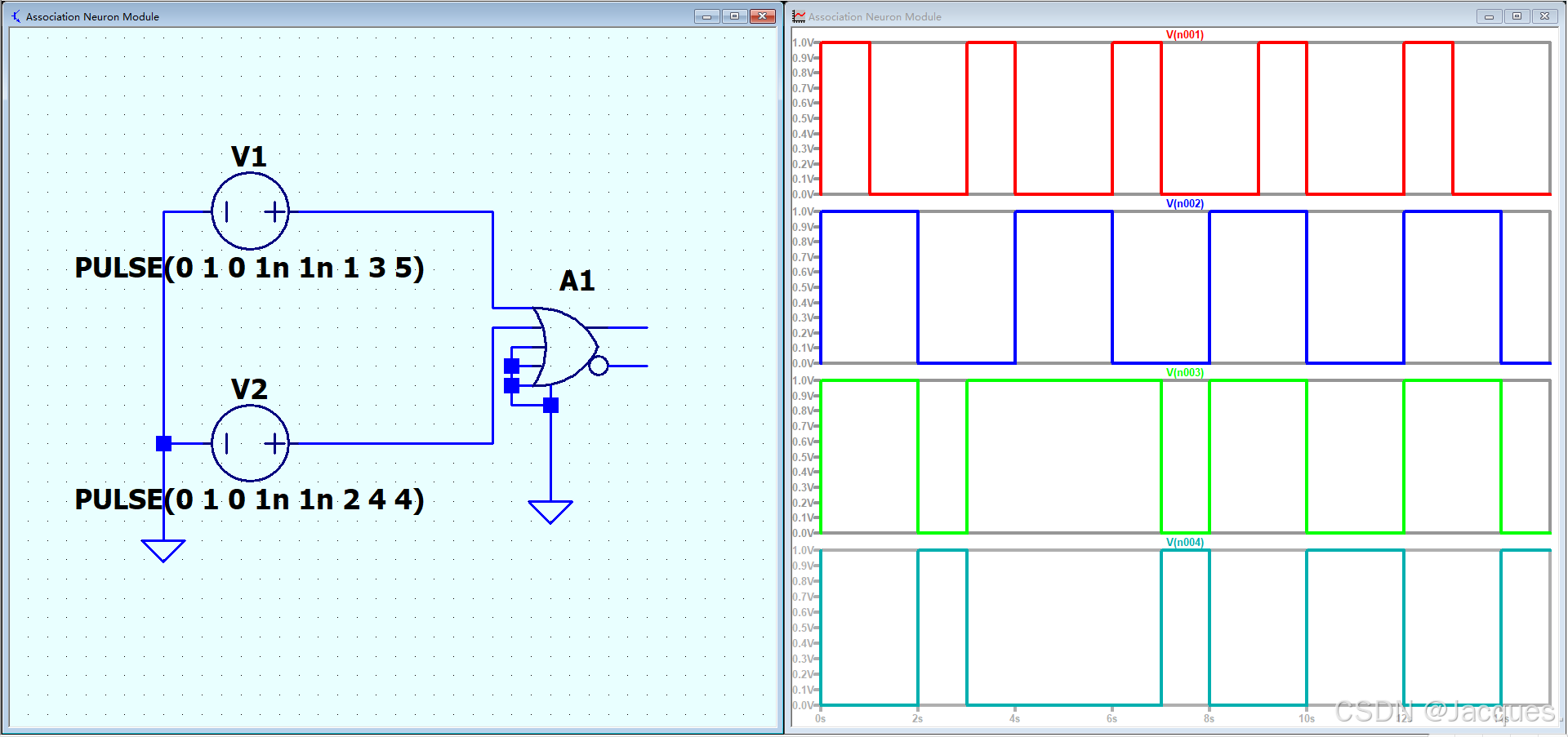

        如上图所示，逻辑门默认为 0V/1V 逻辑，逻辑阈值为 0.5V，无传播延迟，输出阻抗为 1 欧姆。

        如果我们想要更改逻辑门的参数，可以通过输入命令spiceline修改。Vhigh代表逻辑高电平（默认为1），Vlow为逻辑低电平（默认为0），输入逻辑阈值默认为 0.5*（Vhigh+Vlow），但可通过实例参数 Ref 设置。

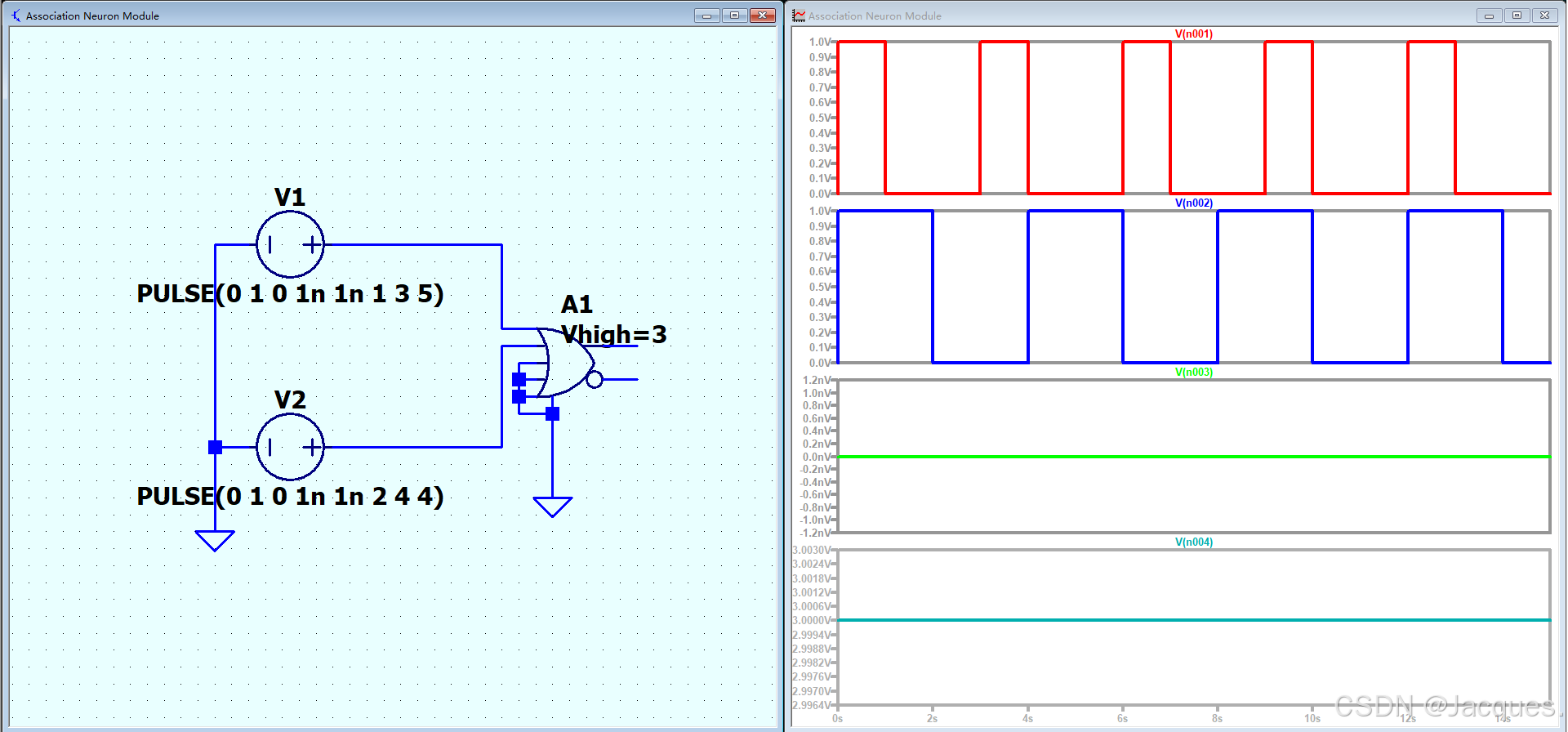

        例如我们指定Vhigh为3时，ref默认为1.5，输出全会变为0：
