LTSpice电路仿真中的压控开关SW

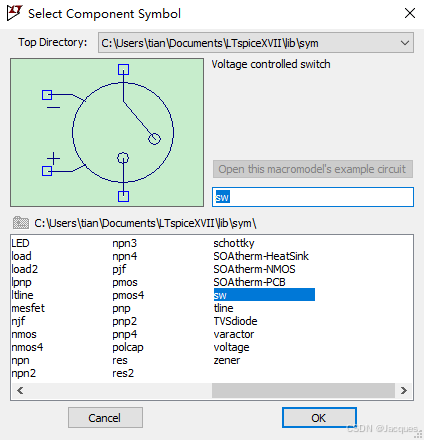

        在ltspice基本元件中找到SW，代表压控开关（voltage controlled switch）

        在使用压控开关时，我们需要用.model编辑它的属性，比如何时开关、开关状态下的电阻是多少？具体的语言如下：

.model MYSW SW(Ron=1 Roff=1Meg Vt=3 Vh=0)

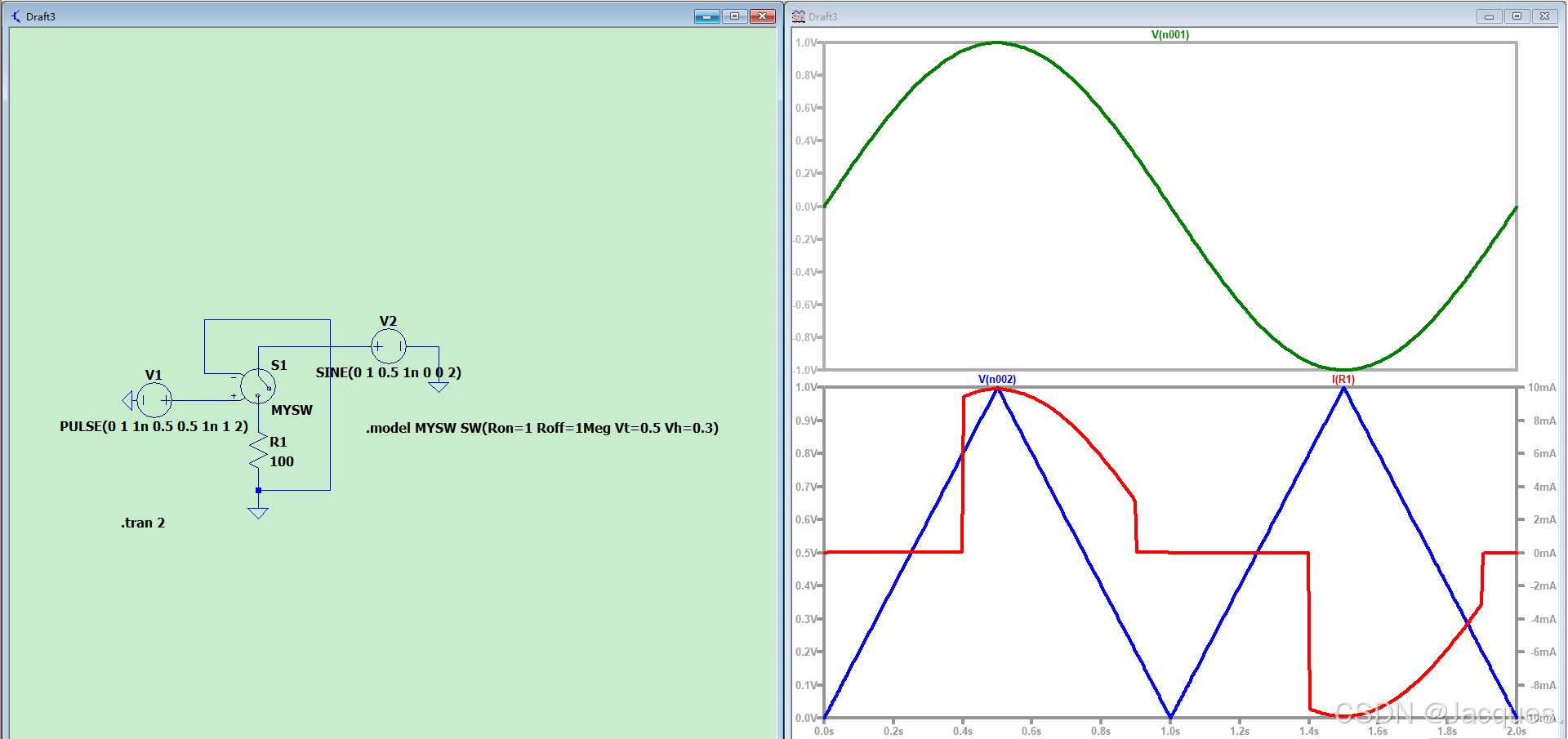

        其中，MYSW是自己给开关起的名字（注意在电路图中与命令保持一致）；Ron是开关闭合时的等效电阻（如无特殊要求可以尽量小一些）；Roff是开关断开时的等效电阻（如无特殊要求可以尽量大一些）。Vt+Vh和Vt-Vh共同构成阈值电压。例如，当Vt=3，Vh=0时，阈值电压就是+3V，大于3V开关才会打开；当Vt=0.5，Vh=0.3时，阈值电压就是0.8V和0.2V，如下图所示：

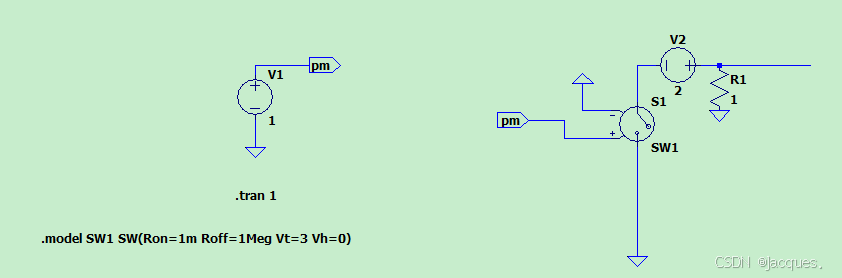

        注意，压控开关断开状态只是代表高阻态，并不是实际断开的，因此我们使用时如果开关控制的是一个电压源，需要这样接，介入分压电阻，否则输出会一直是V：
