Logisim之4位全加器实现以及七段数码管显示

Logisim之4位全加器实现以及七段数码管显示

一、基本构成

功能	器件
全加器	一位全加器
四位全加器	一位全加器
驱动数码管	七段数码管驱动电路
译码	4-10二进制-十进制译码器

下面进行分步实现。

二、构建四位全加器

1、构建一位全加器

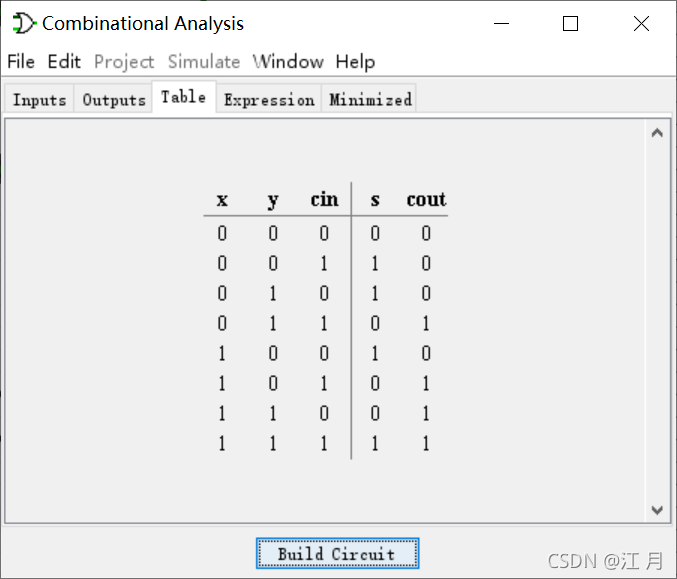

我们采用自动生成电路的方法来实现一位全加器：

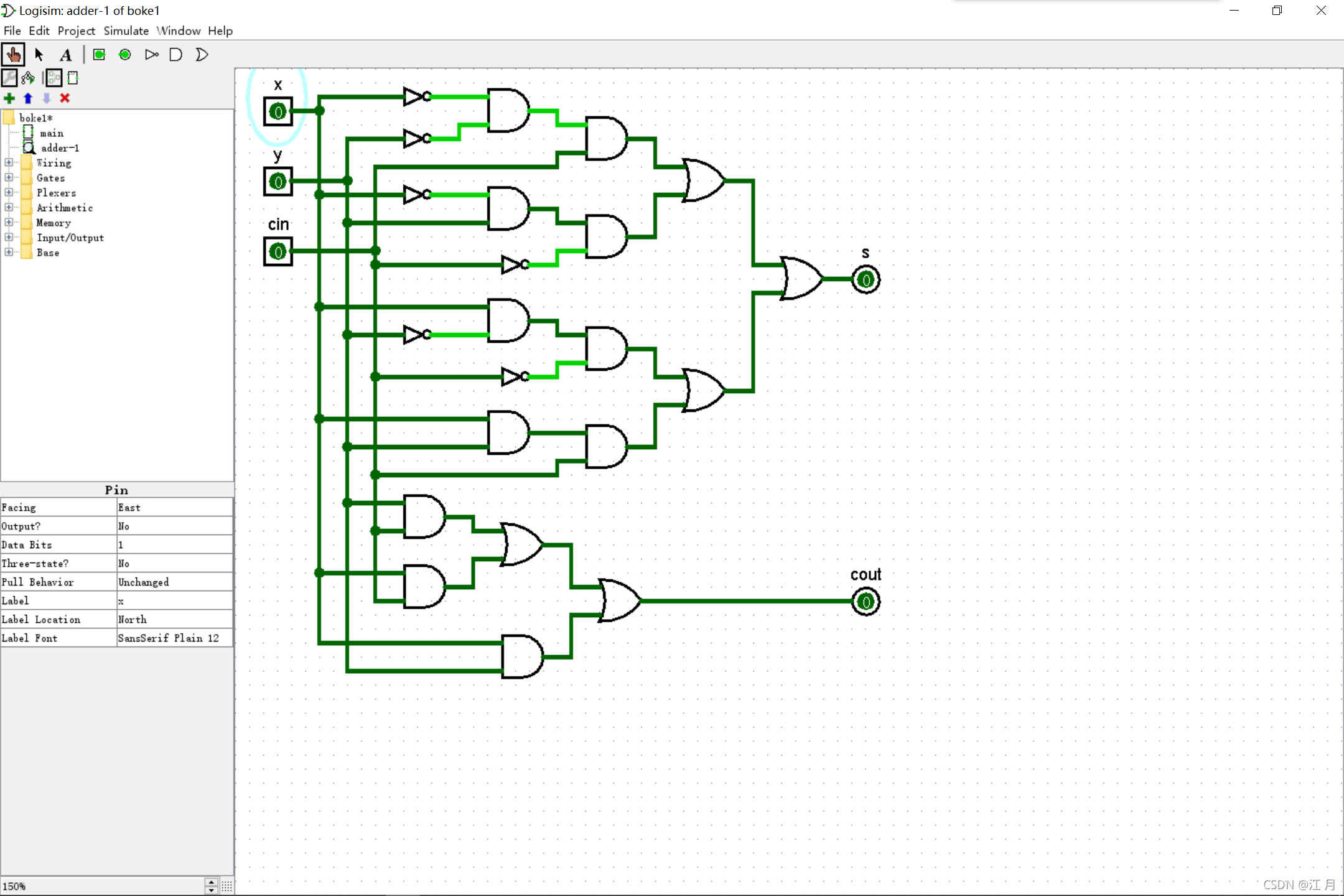

生成的电路如下所示：

2、通过一位全加器构建四位全加器

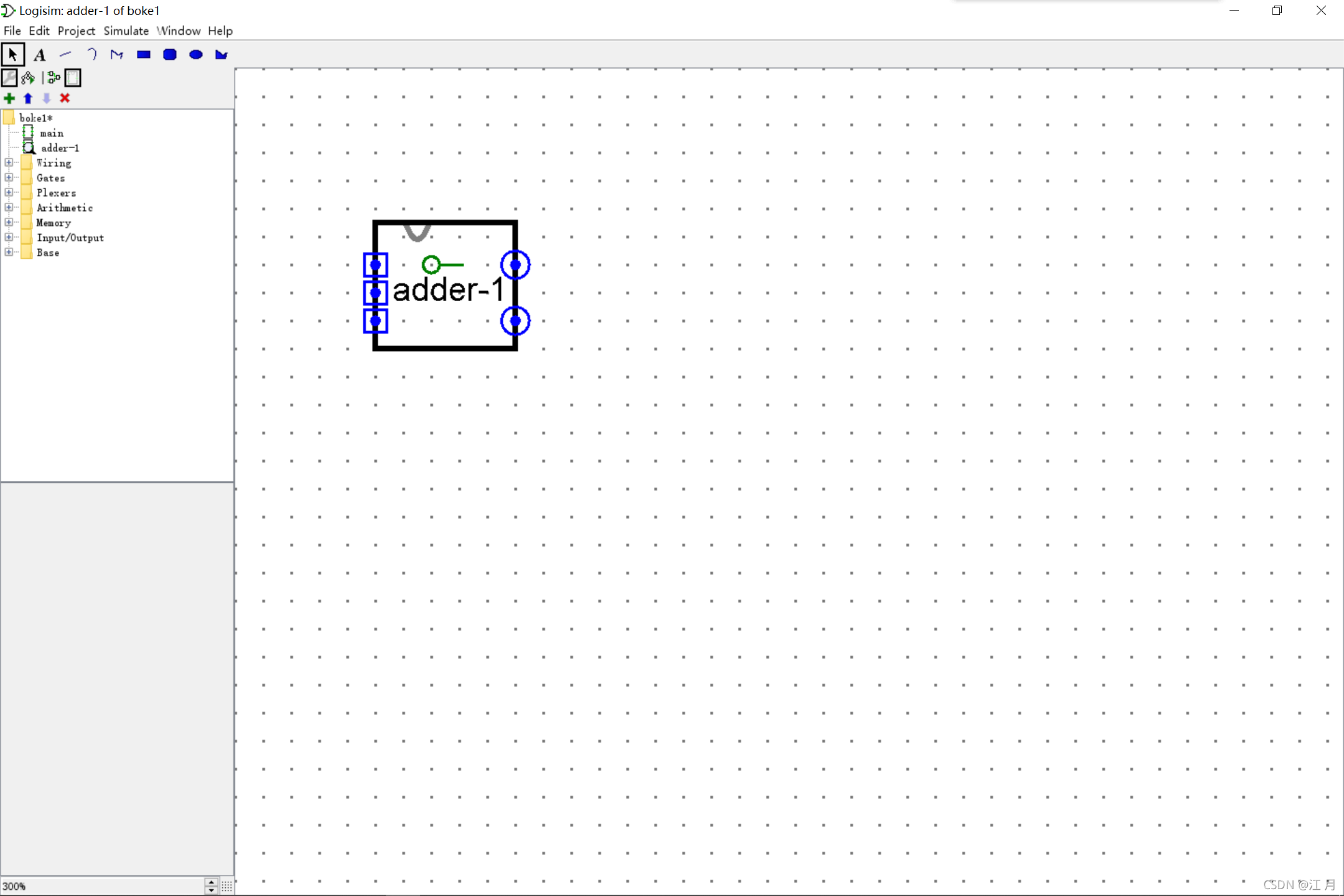

首先对一位全加器进行封装：

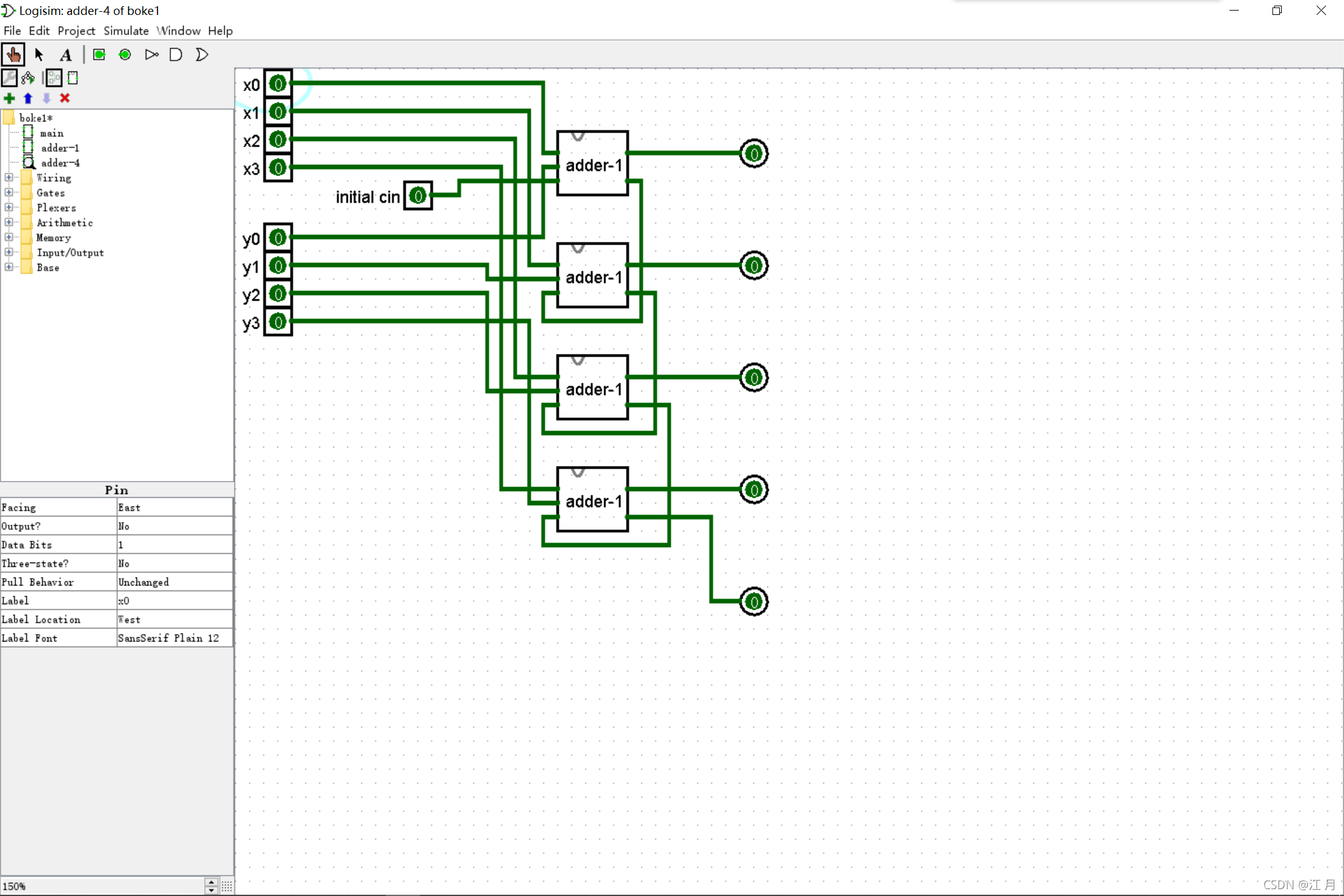

然后再另外一个电路文件里面进行四位全加器的设计：
我们采用串联的方法进行四位全加器的构建，

直接对一位的全加器进行串行连接就可以实现四位的全加器。

三、驱动数码管

在这里，我们设计一个数码管驱动器，可以驱动数码管（七段数码管）显示0-9的数字：

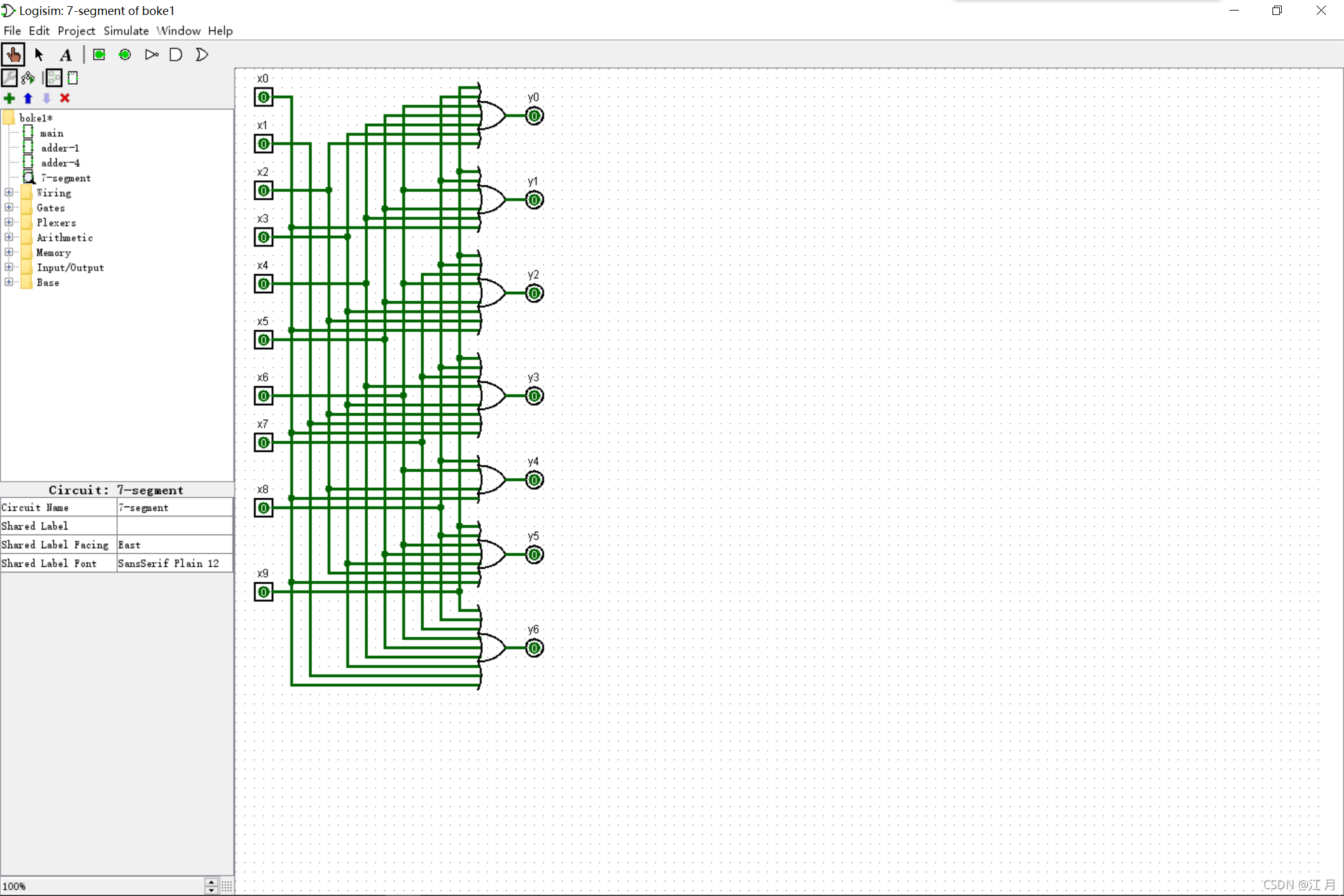

我们还是采用真值表自动生成电路的方法来进行实现：

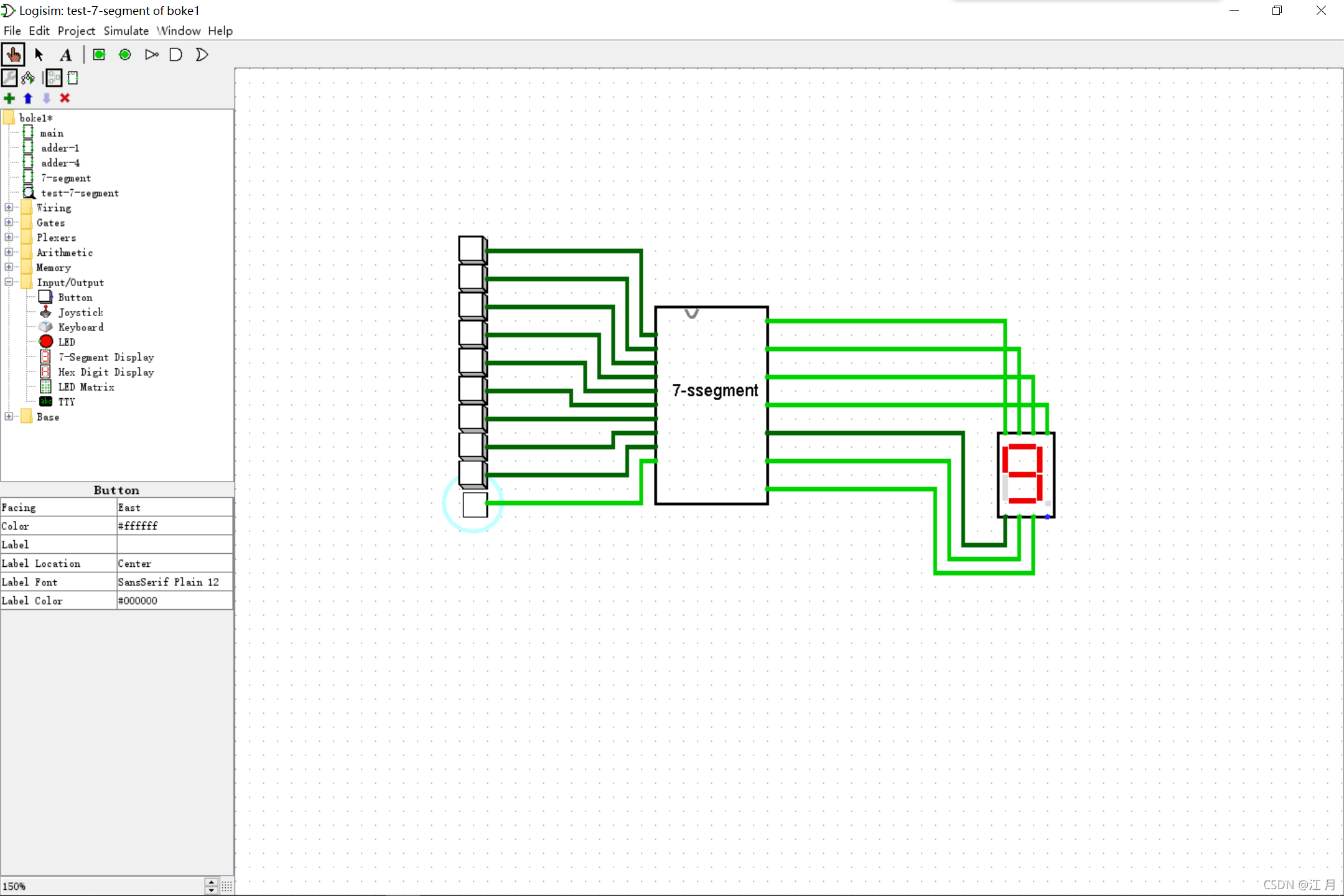

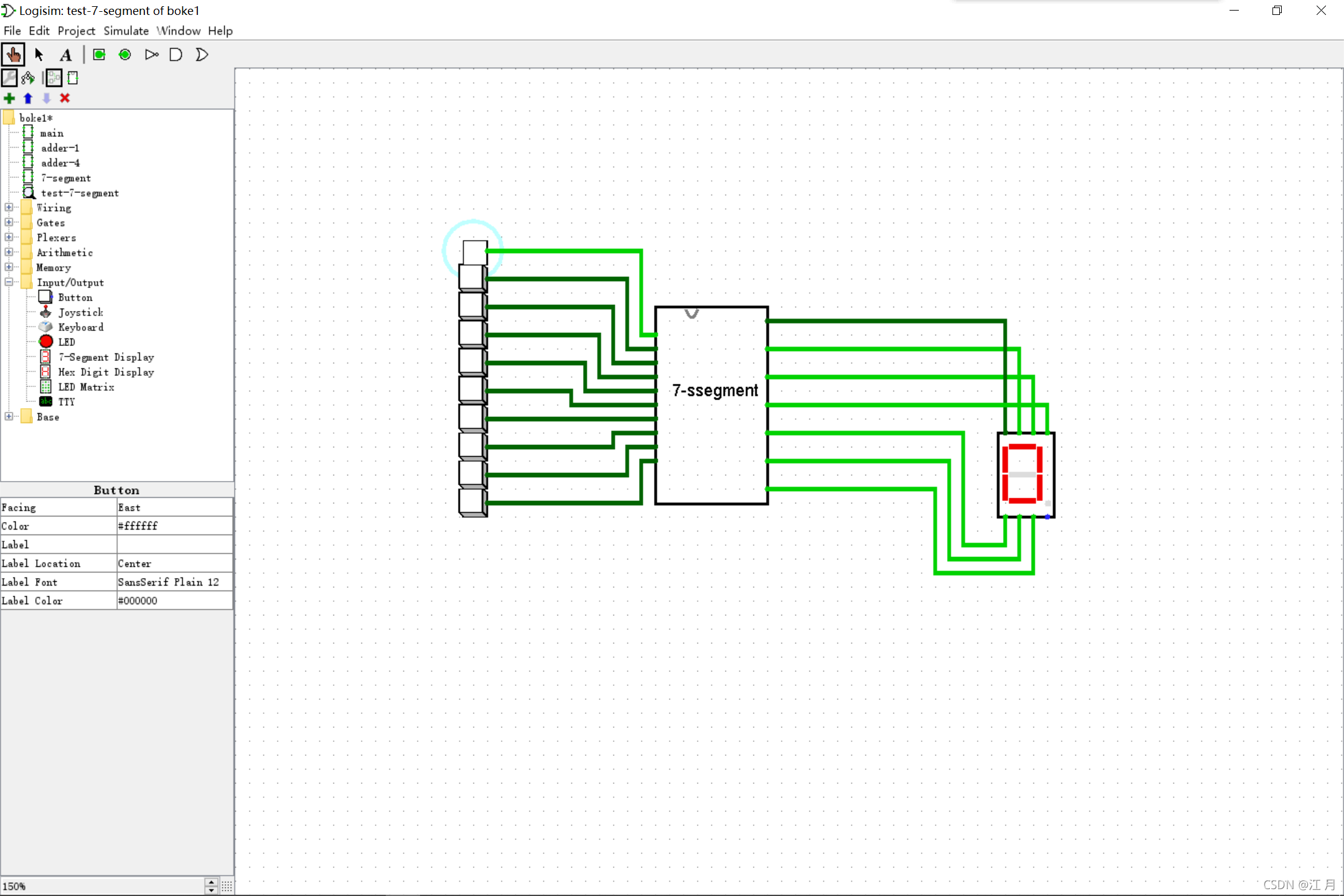

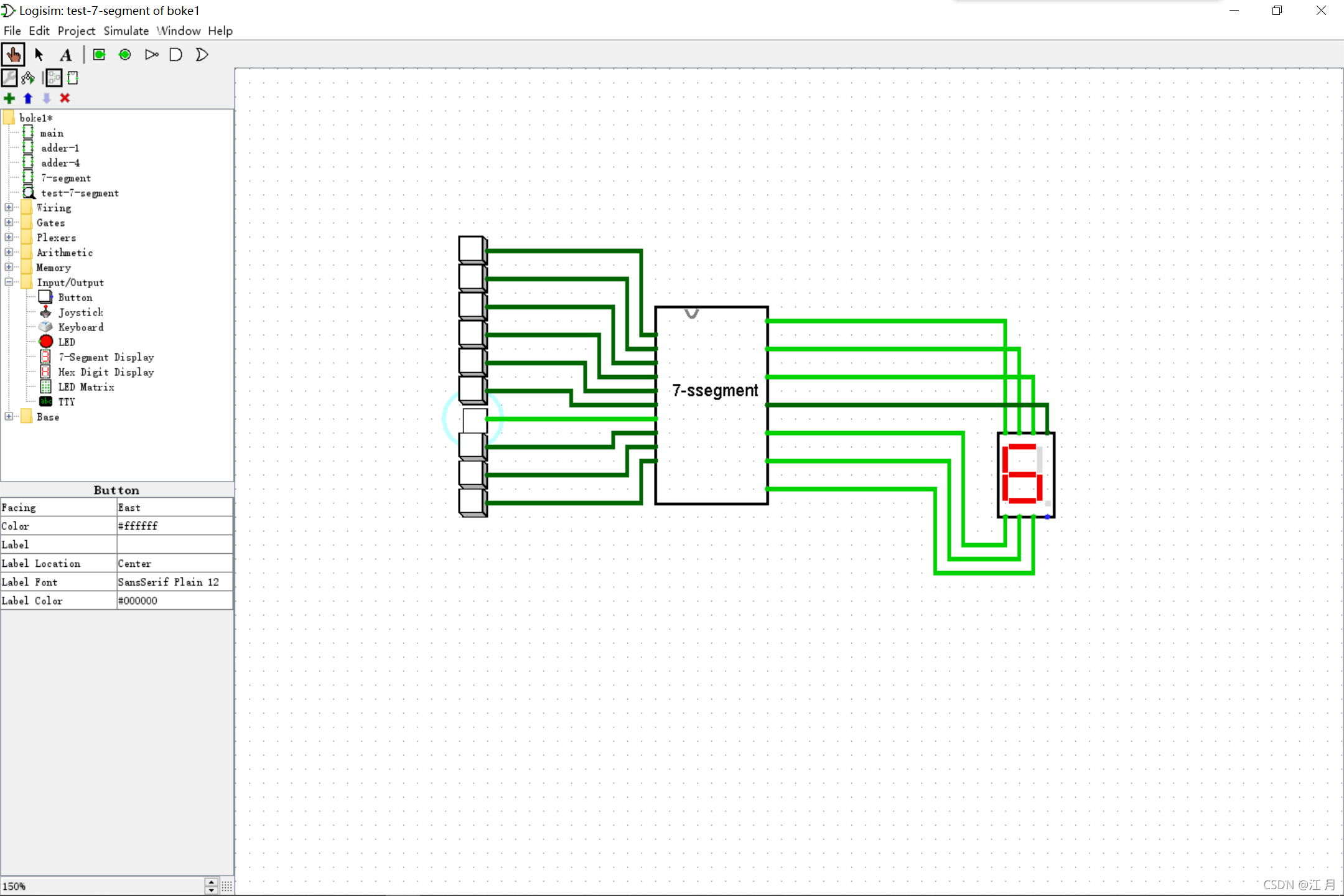

之后，我们对这个驱动进行测试：

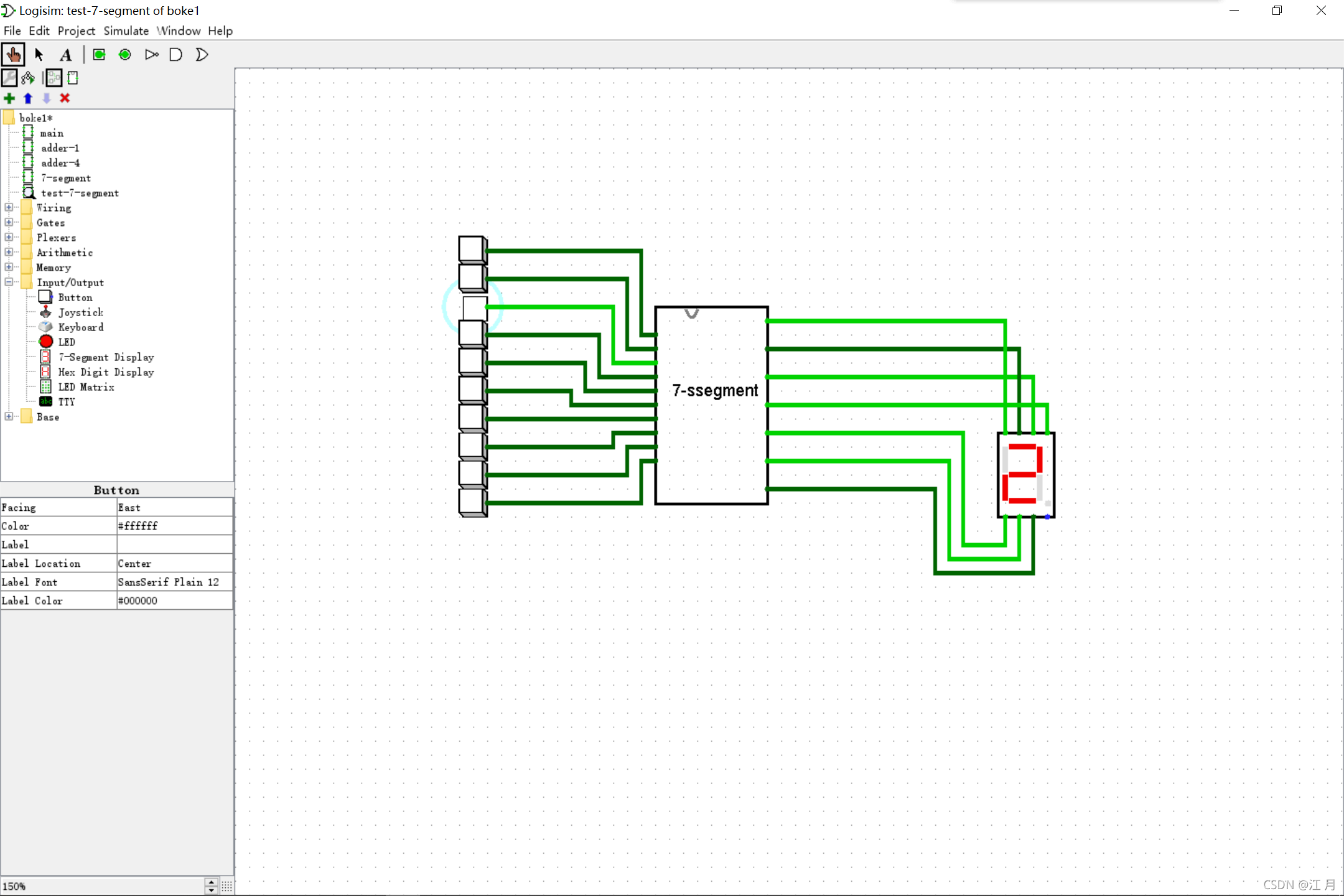

0-9，实例如下所示：

四、4线-10线译码器

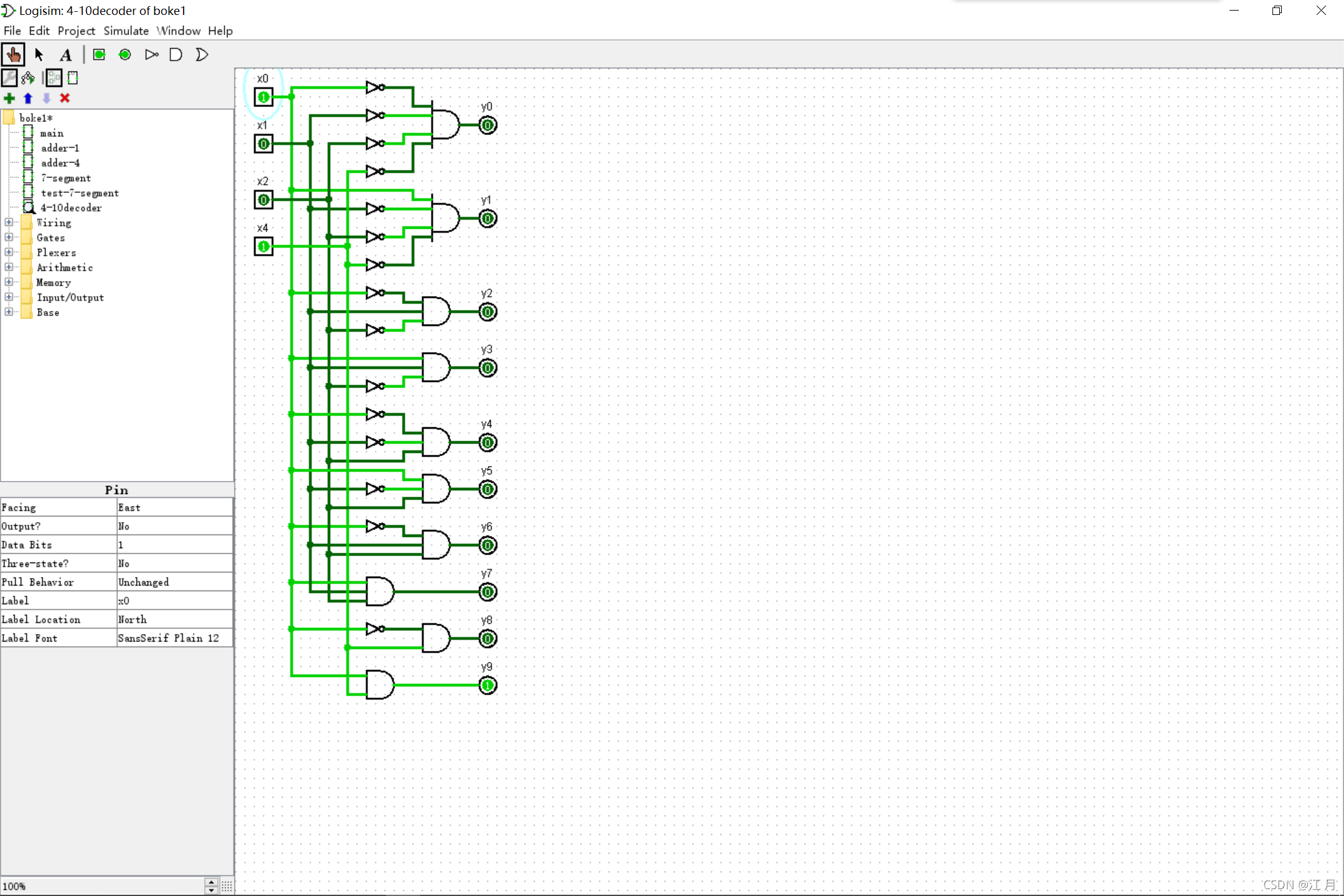

还是使用自动生成电路：

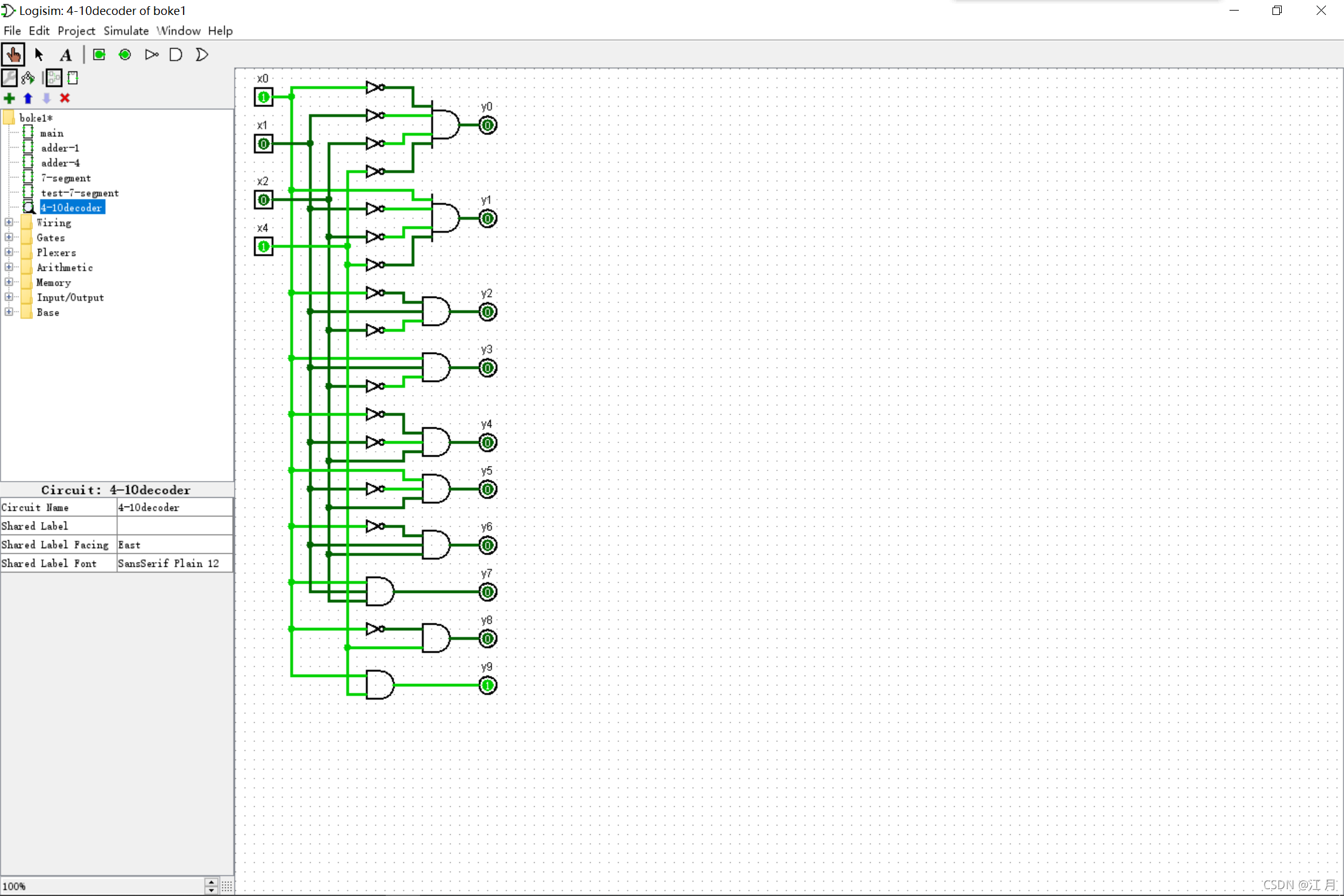

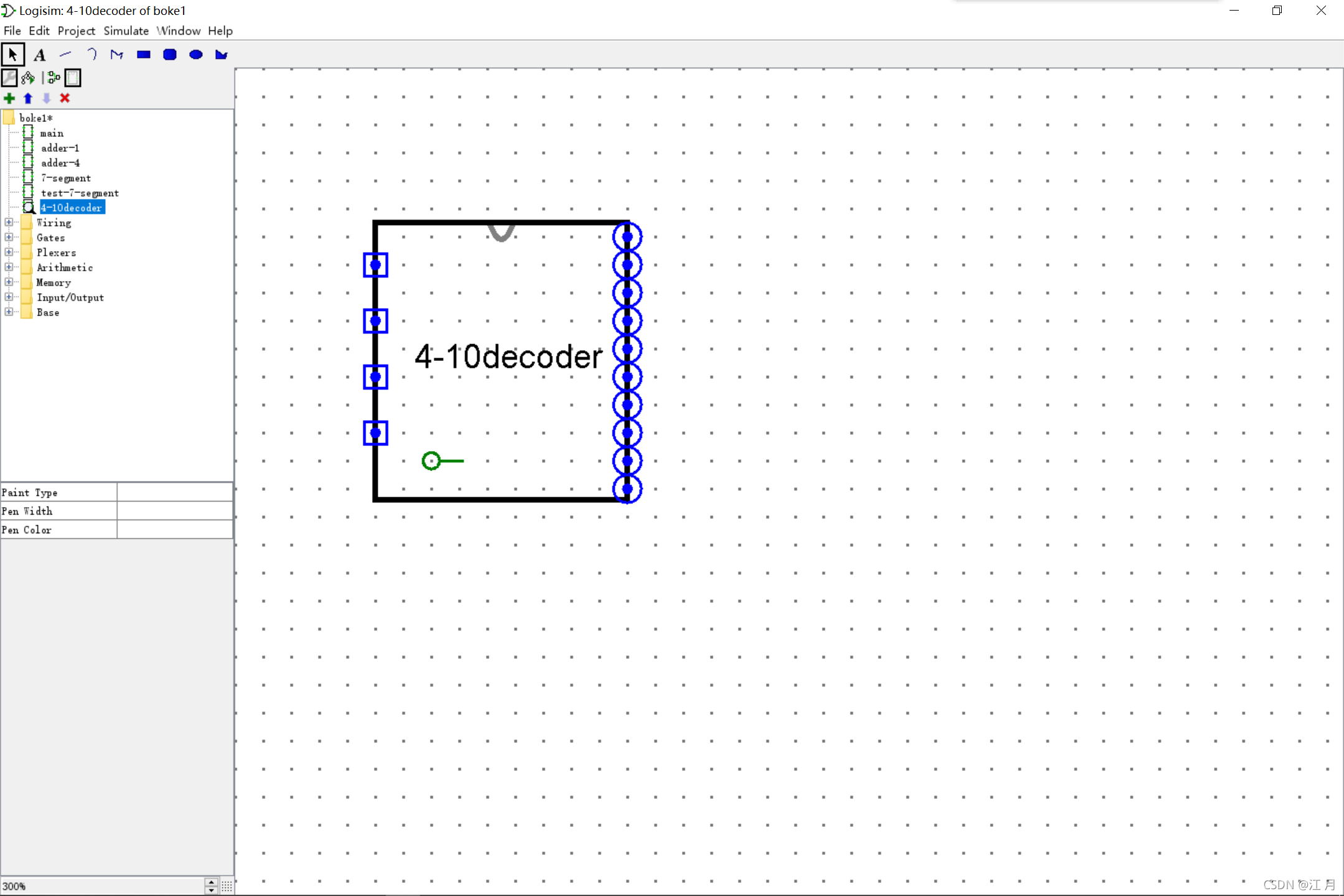

然后进行封装的改进：

五、显示输入的两个四位二进制数据

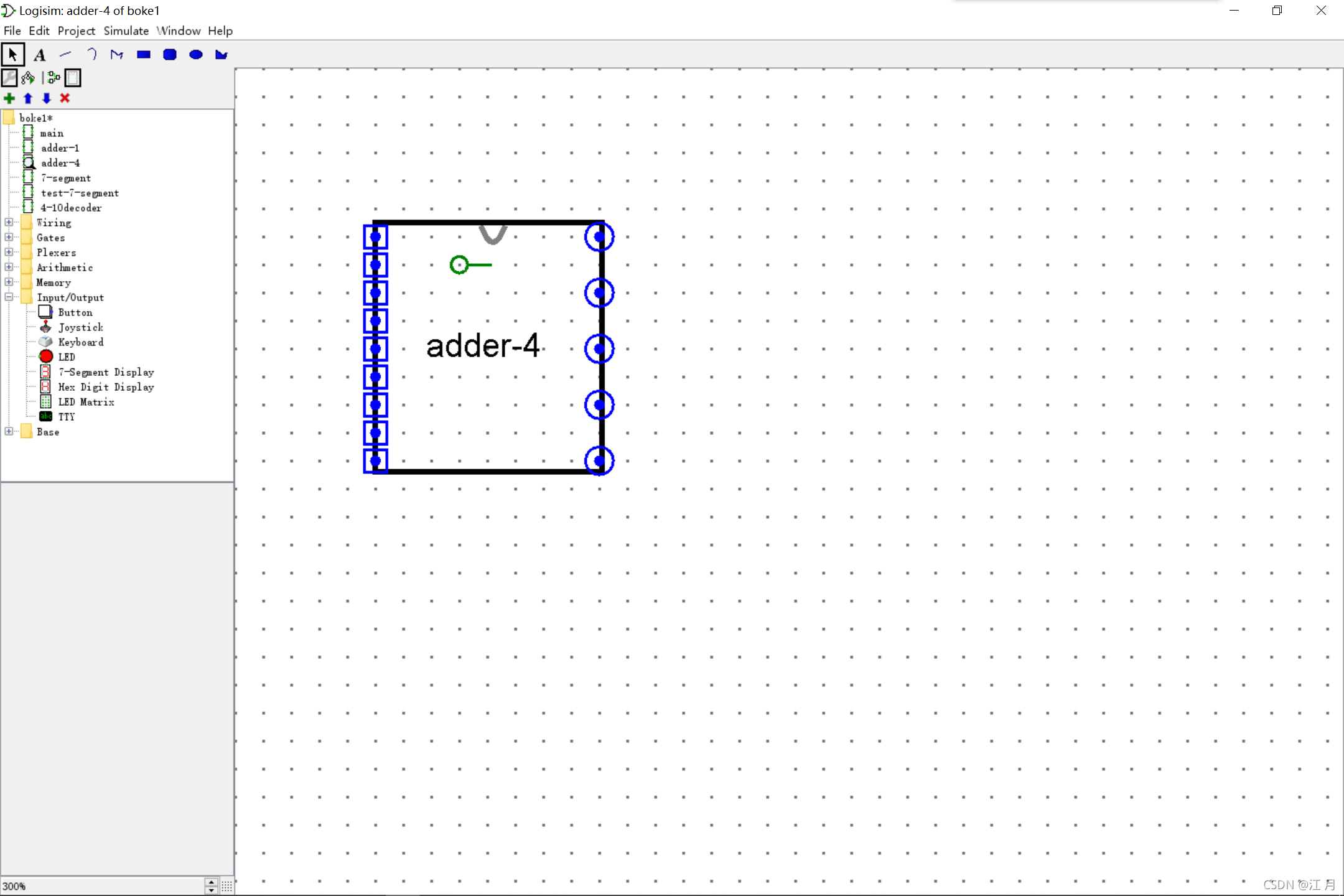

首先对4位全加器进行封装：

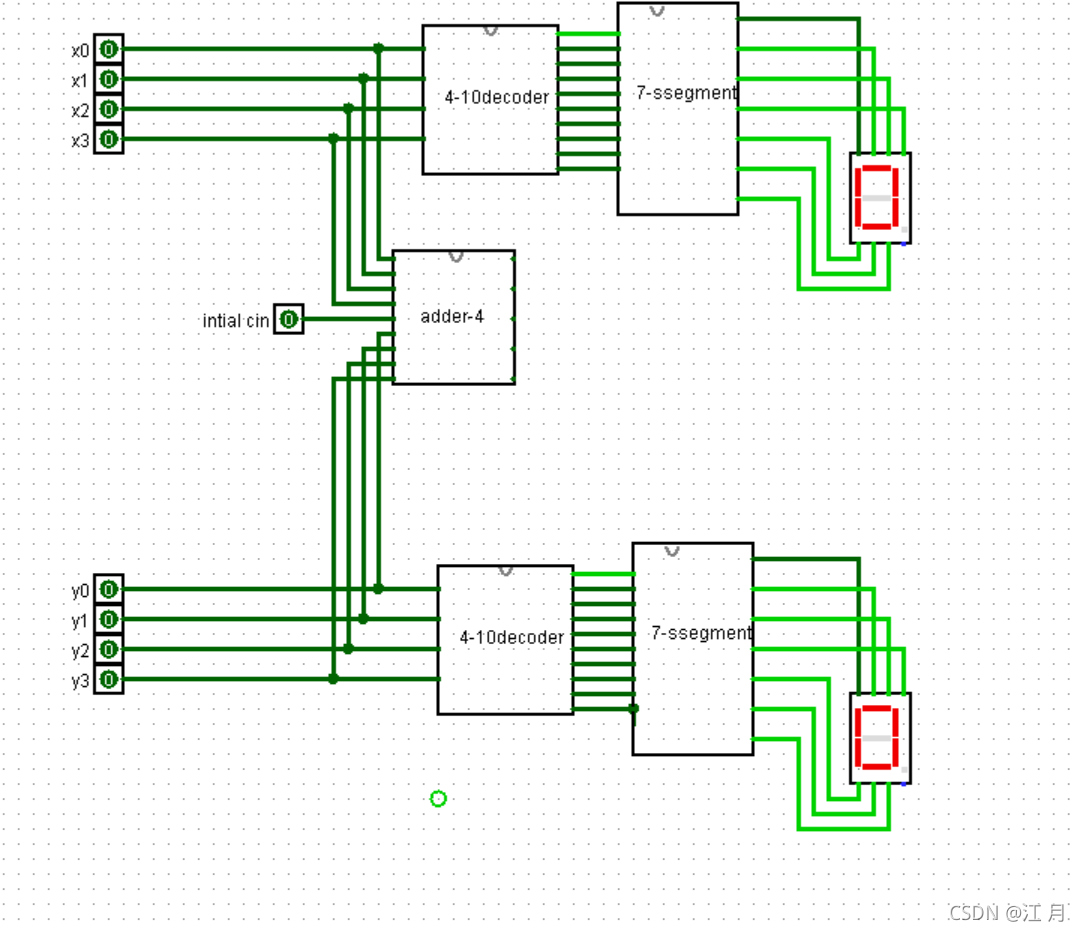

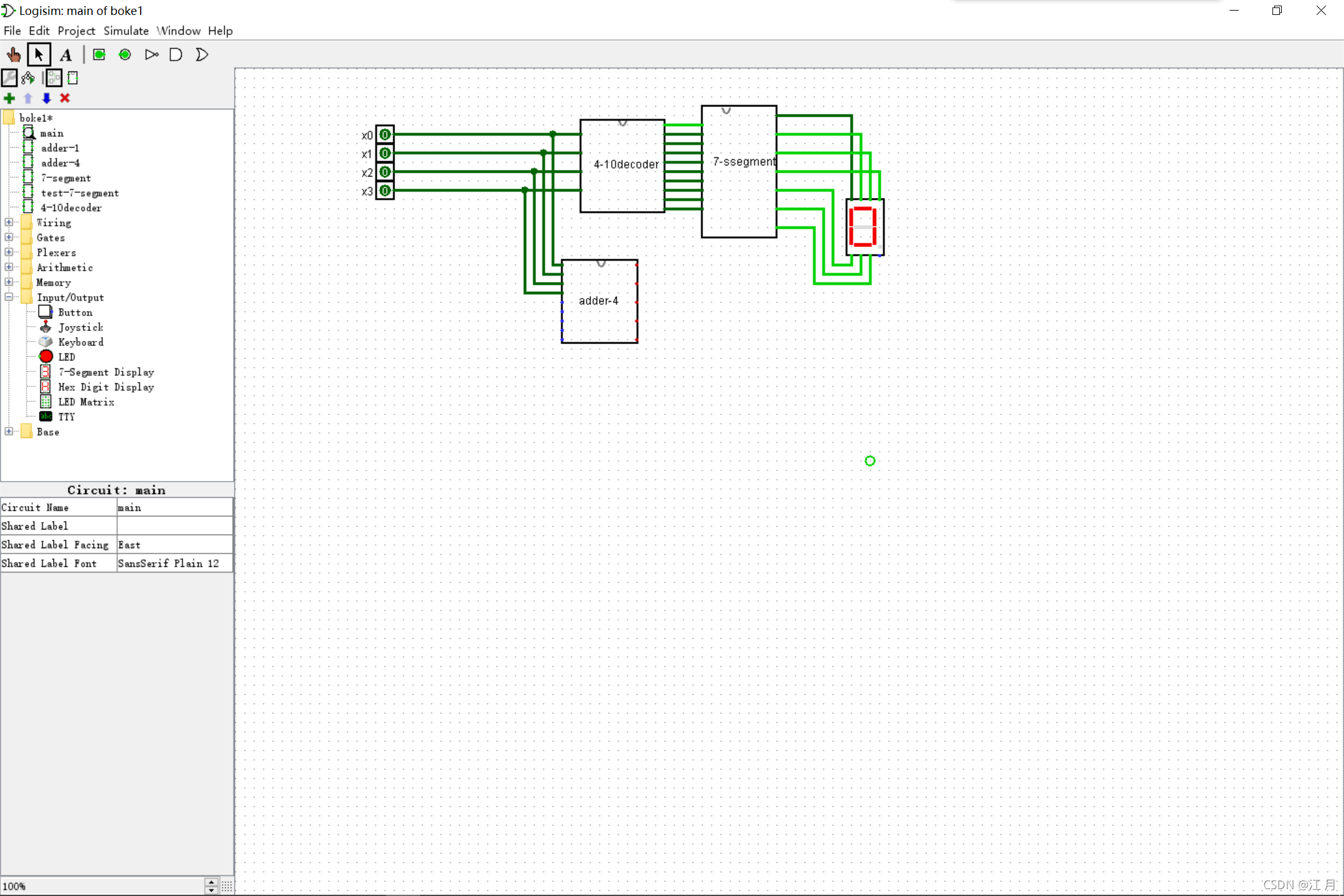

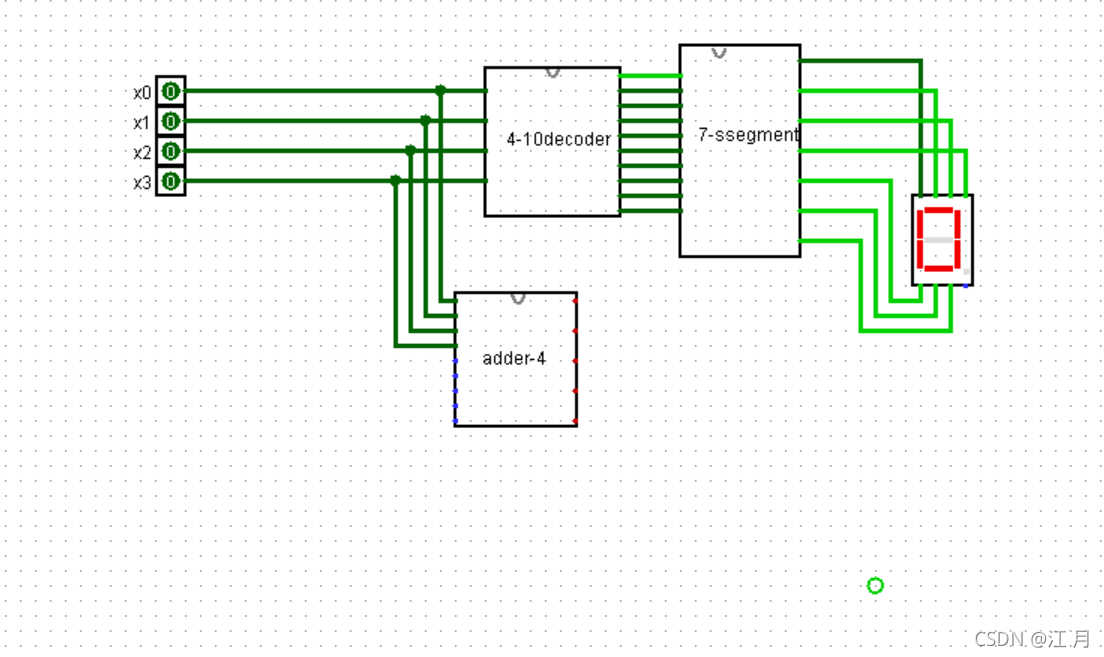

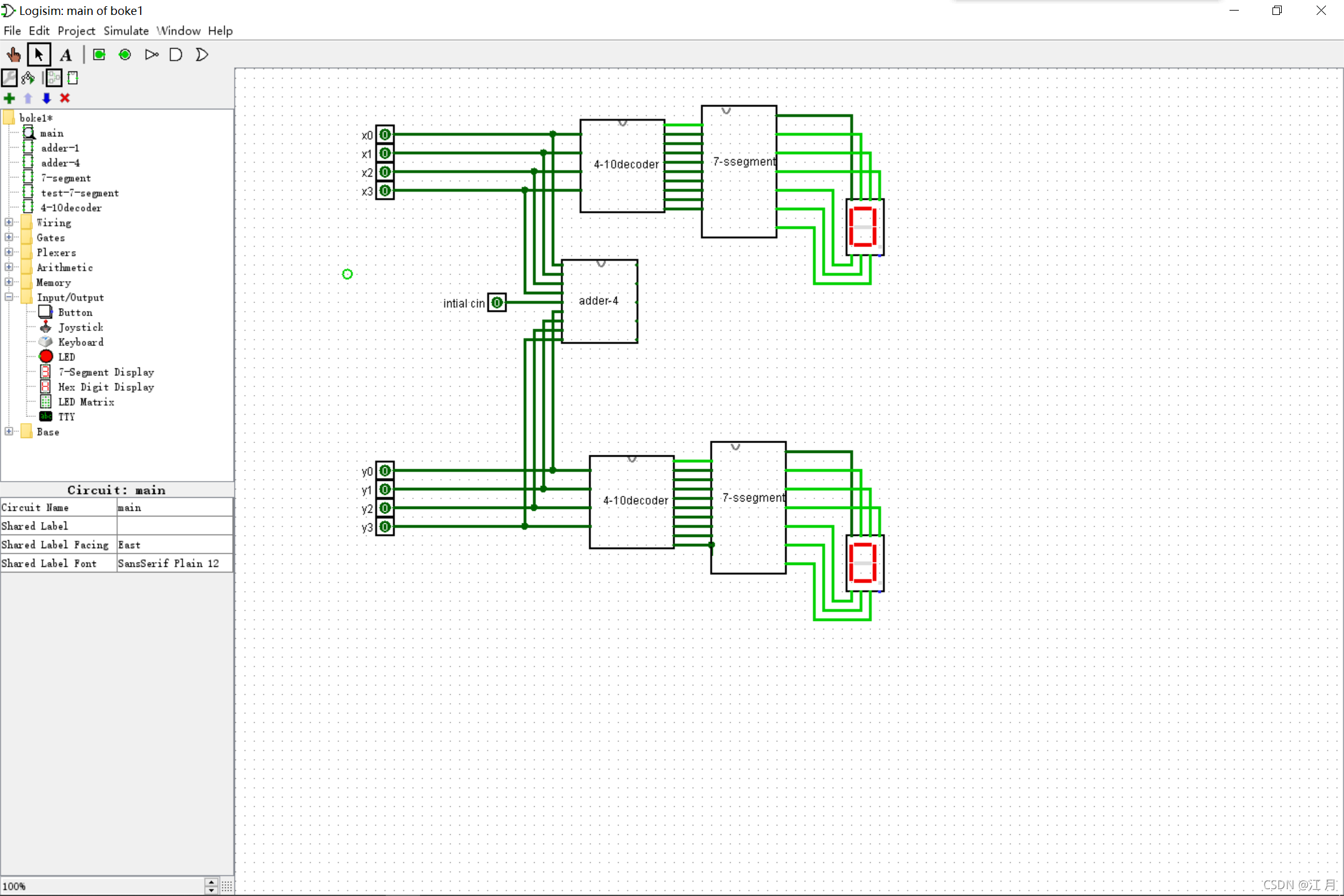

1、显示第一个输入的四位二进制

2、显示第二个输入的四位二进制数

其实就是通过七段数码管把数字给显示出来了啦。

六、显示加法的结果

1、使用输出端进行简单显示

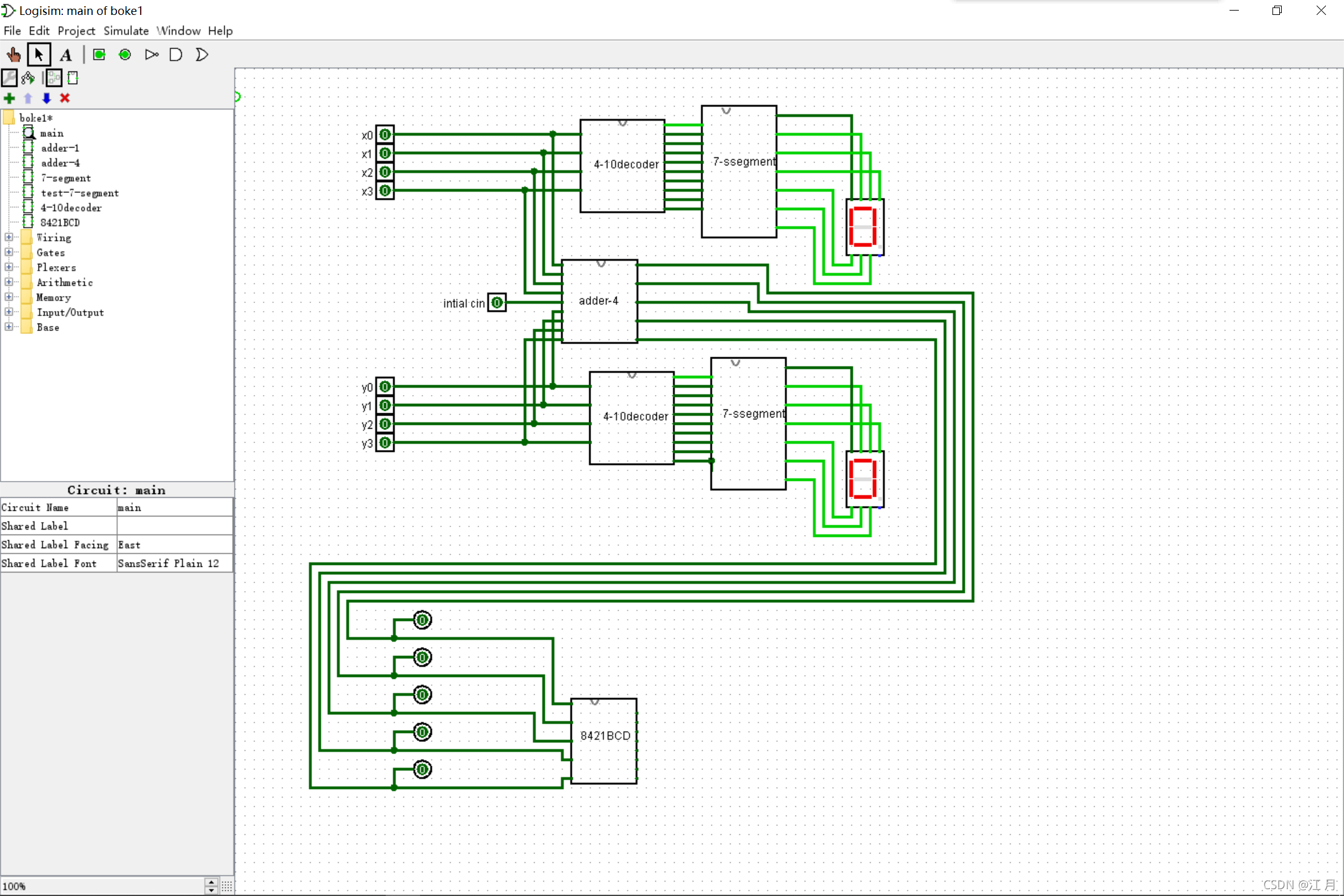

2、使用数码管进行显示

2.1、首先构建一个转换器实现把一个两位的十进制转换为两个4位的二进制

（8421BCD码编码器。）

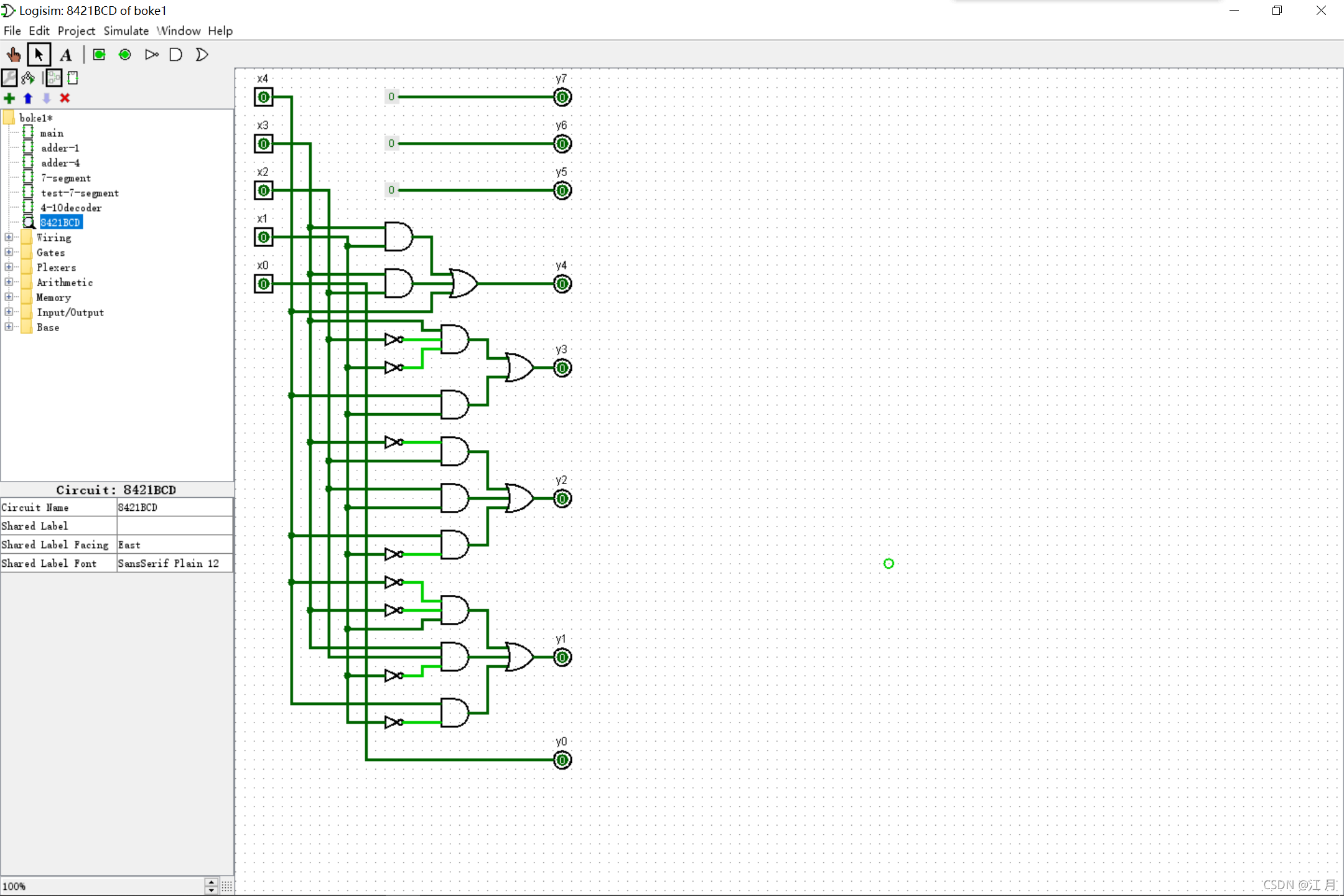

还是使用自动生成的电路：

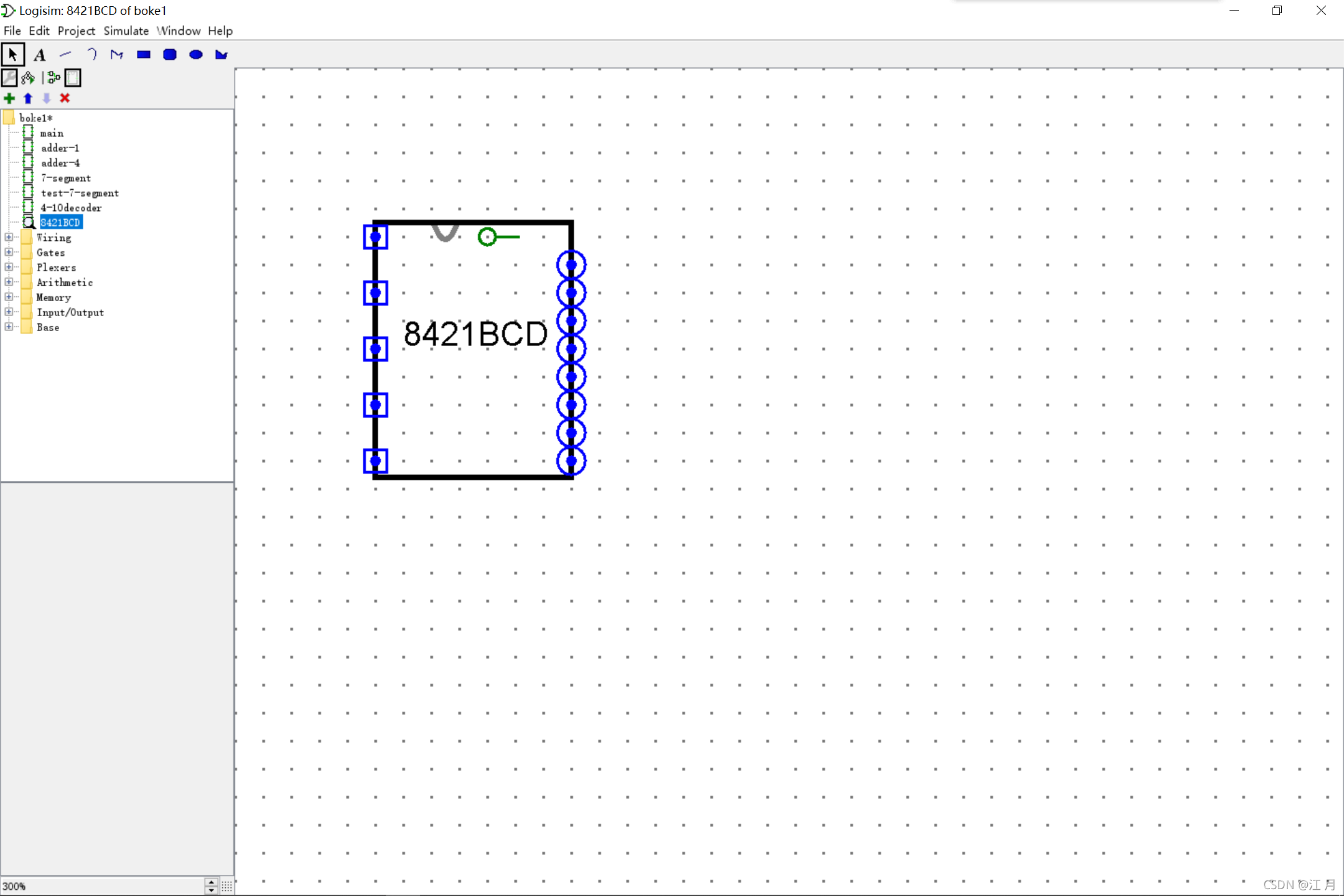

这个电路的封装如下：

2.2、将这个8421BCD译码器加入到输出端里面

2.3、使用4-10译码器进行译码并且使用驱动电路驱动数码管

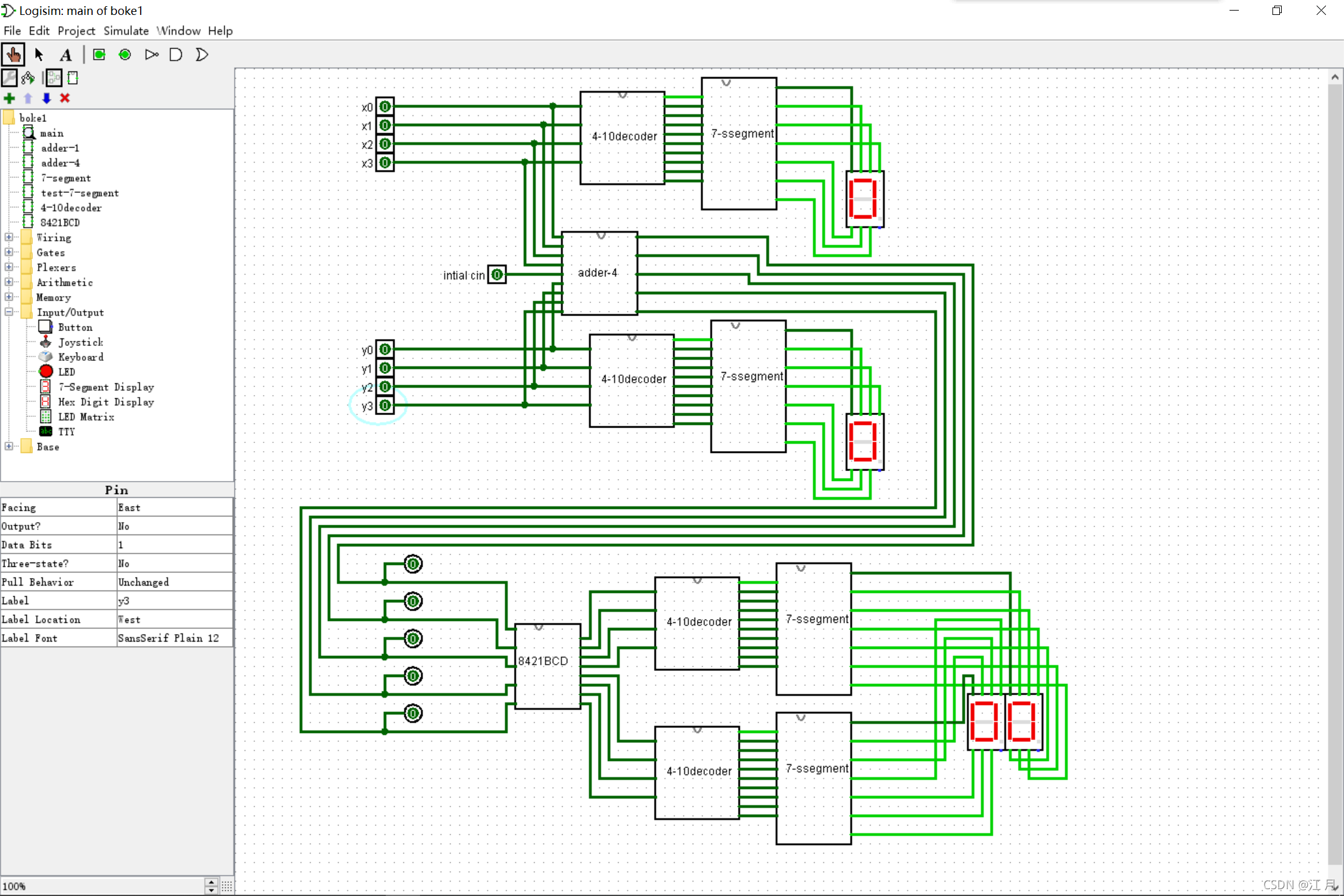

现在就连接好了所有的电路。
我们进行实际使用的视频如下所示：

Logisim实现4位全加器并且使用7端数码管显示

最后，我把这个文件上传到了我的资源里面了啦，有兴趣的读者可以下载查看一下哦。

最后谢谢阅读，期待您的点赞。
