Logsim实现1位全加器和4位全加器

被迫注册的账号

已于 2023-12-22 18:01:34 修改

阅读量3.6k

点赞数 18

文章标签： fpga

于 2023-12-19 21:29:33 首次发布

本文链接：https://blog.csdn.net/cbm2001/article/details/135094857

版权

Logsim使用

参考

Logisim的基本使用方法（详细）教你如何使用Logisim-CSDN博客

鼠标点击左边栏“逻辑门”旁边的小三角，会出现“异或门”，“与非门”等，鼠标点击其中的一个就可以拖到右边的白板中。

第二栏的小手是来改变输入的，箭头是用来连线的，“A”是用来编写文字的。

熟悉了就可以构建虚拟电路了。

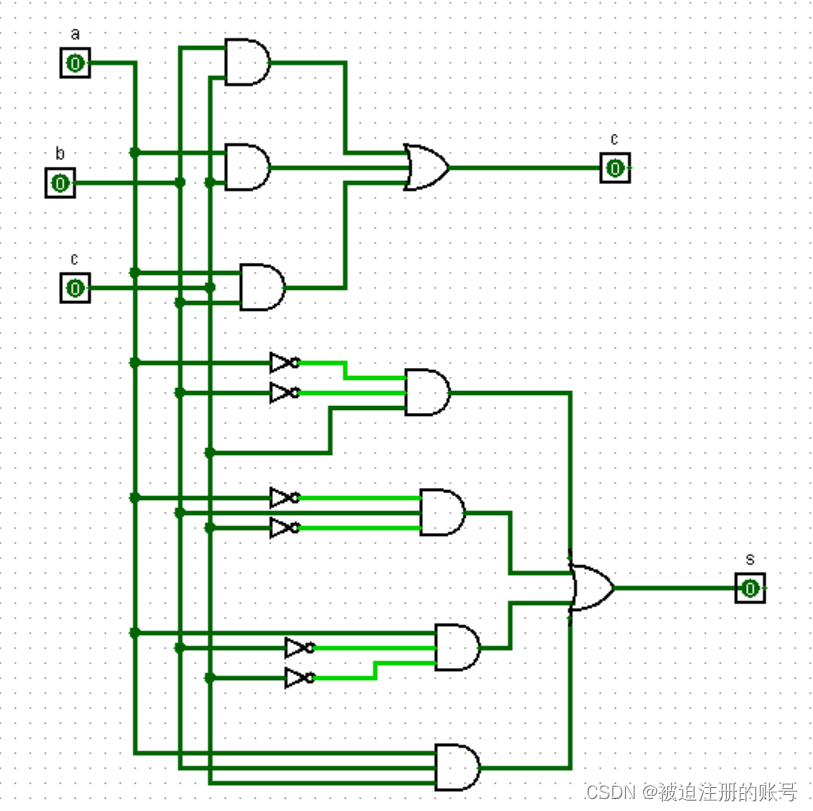

1位全加器

1bit

4bit

相同的元件直接Ctrl+D即可复制

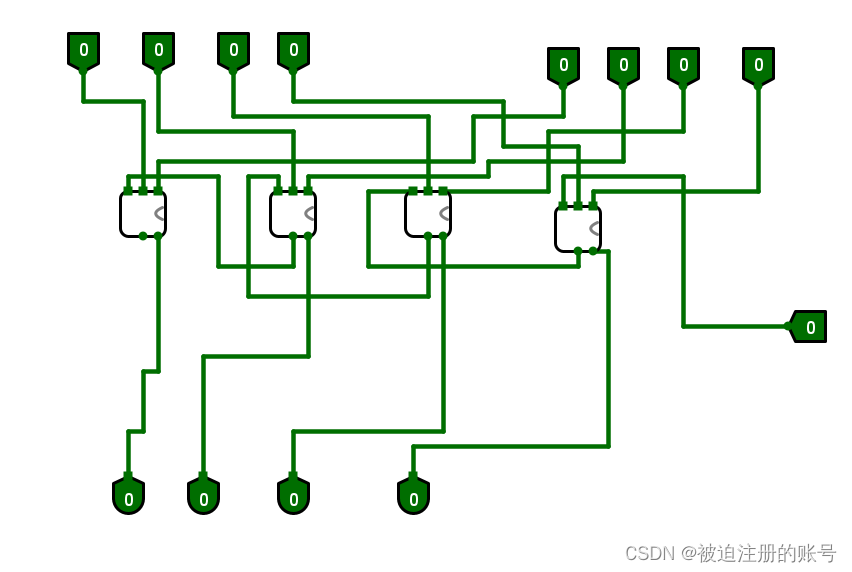

4位全加器

将4个封装后的1位全加器串联
