PCB原理图绘制（1）——工程文件的建立

最新推荐文章于 2023-12-04 11:21:28 发布
最新推荐文章于 2023-12-04 11:21:28 发布
阅读量1.9k 收藏 20
点赞数 12
分类专栏： PCB原理图绘制基础 文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_54506689/article/details/126615236
版权

小学期学了PCB原理图的绘制方法，在这里做一个总结，比较基础。如果有什么不对的地方，还望大家包涵与指正。

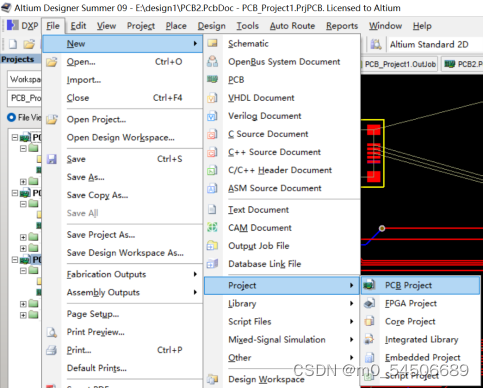

1.新建PCB project（PCB工程）

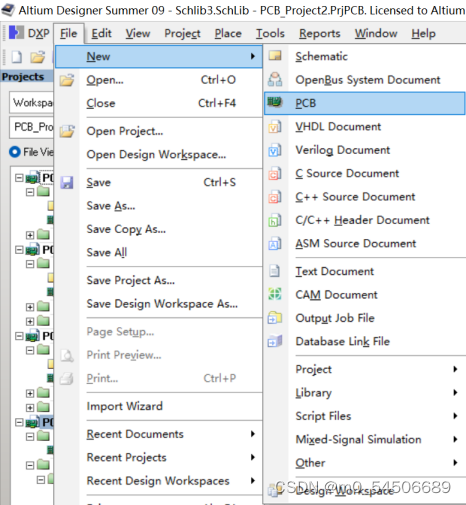

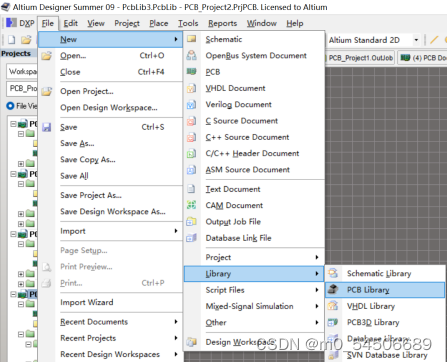

2.新建PCB 文件

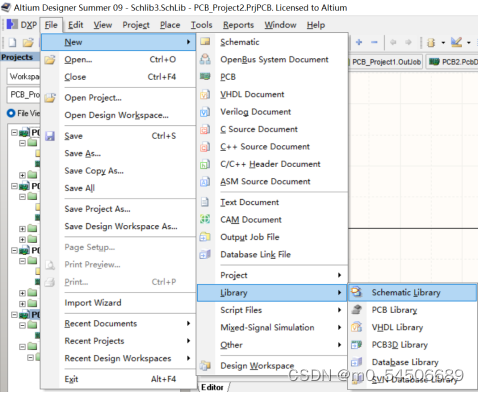

3.新建原理图库文件

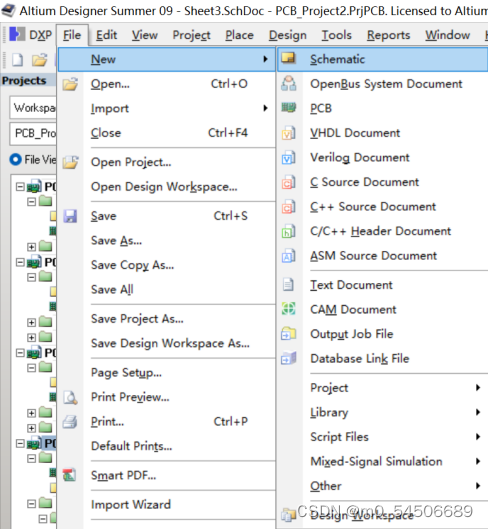

4.新建原理图文件

5.新建PCB库文件

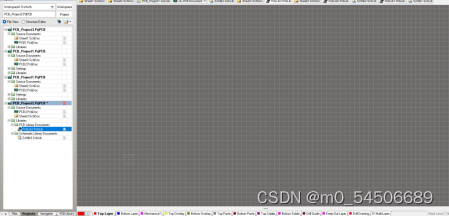

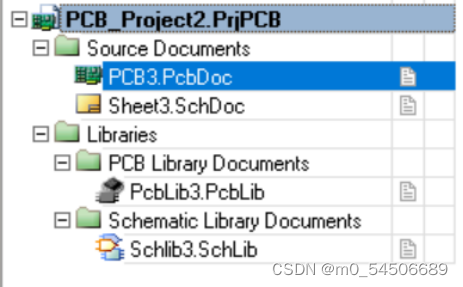

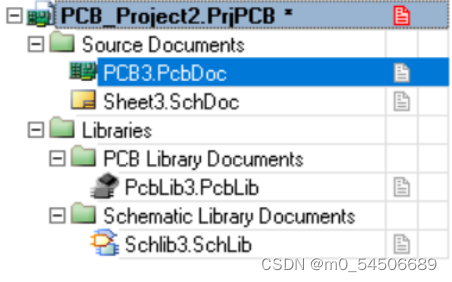

最后形成如图的结构树

6.随时保存

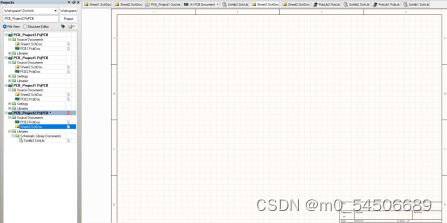

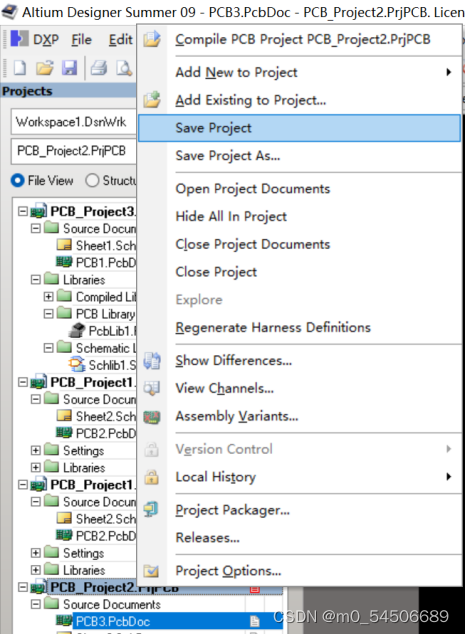

将上述文件保存在一个文件夹下，保存后，红色提示消失
