PCB原理图绘制（3）——元器件的基本放置与查找添加

目录

1.界面操作快捷键

1.放大与缩小:

2.水平移动：

3.垂直平移：

2.元器件的查找与添加

         2.1在基本库里的元器件

2.2不在基本库里的元器件的查找与添加

 3.元器件的放置

1.基本放置

2.旋转放置

3.镜像放置操作

4.平移操作

5.连线

6.元器件之间连接线不断的平移

---

1.界面操作快捷键

1.放大与缩小:

方法1：Ctrl+滚轮

方法2：鼠标中键长按并移动

2.水平移动：

方法1：shift+滚轮

方法2：移动位置条

3.垂直平移：

方法1：滚轮

方法2：移动位置条

2.元器件的查找与添加

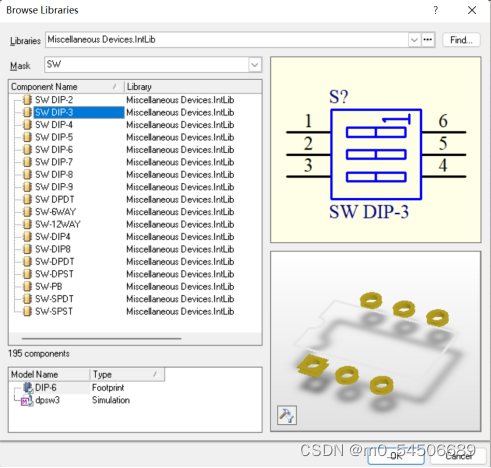

  2.1在基本库里的元器件

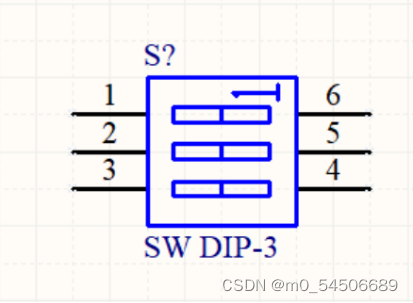

标号显示字母+？，无需手动更改进行元器件标号，后期可以根据相对位置，自动给元器件编号

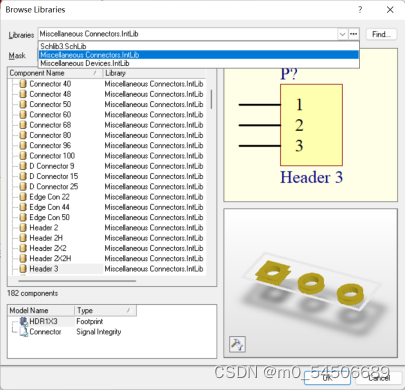

连接器要到连接器库里去查找

  2.2不在基本库里的元器件的查找与添加

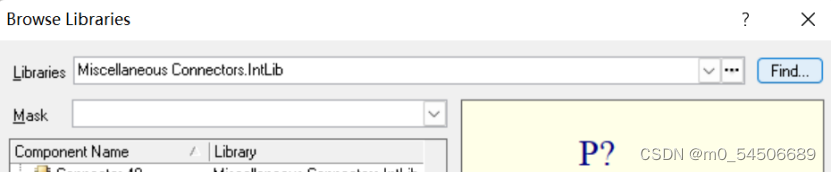

1）点击Find

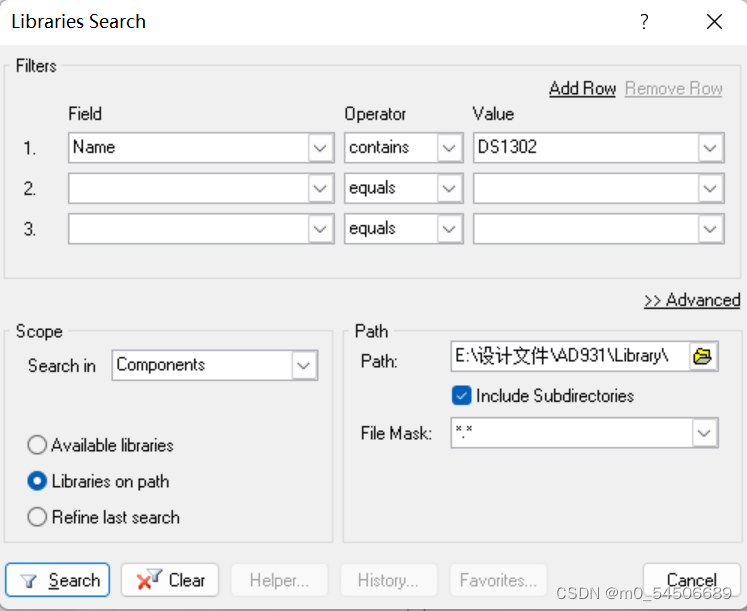

 2）将操作选为contains（包含（equals太严格不容易找到））—输入元器件名称或部分名称（英文一般大写）—Path中选中库（Library）的路径—选中Libraries on path—Search

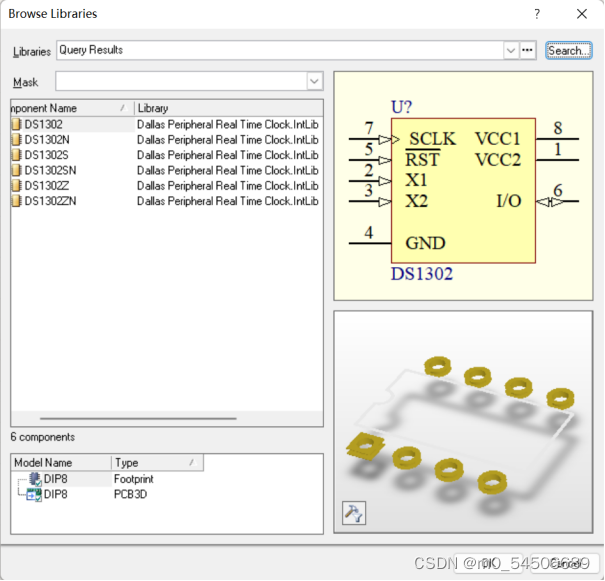

 3）找到最接近型号的元器件，将它所在的文件路径记住

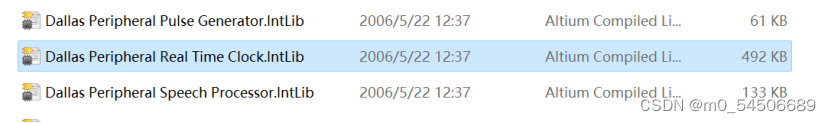

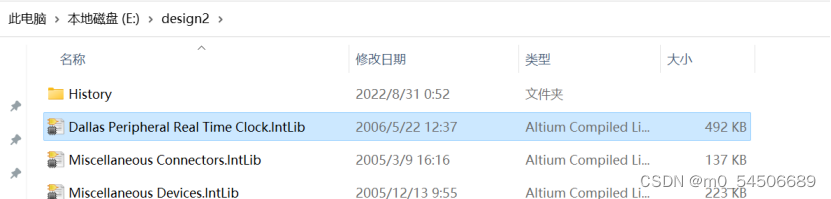

 4）到文件夹中查找到相应的IntLib文件，复制到自己的工程文件夹中

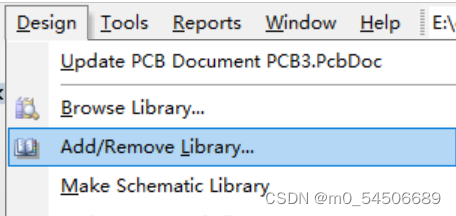

 5）从工程文件夹中找到刚拷贝过来的文件，把库文件添加添加进来

 3.元器件的放置

上方工具栏中的常用图标

从左至右依次是

1.连接线2.总线3.信号线 4.总线入口5.端口名称设置绑定（在编译时会进行检查检查）6.GND接地7.VCC高电平8.part基本元器件

1.基本放置

点击所需要的元器件，鼠标左键放置，右键取消选中

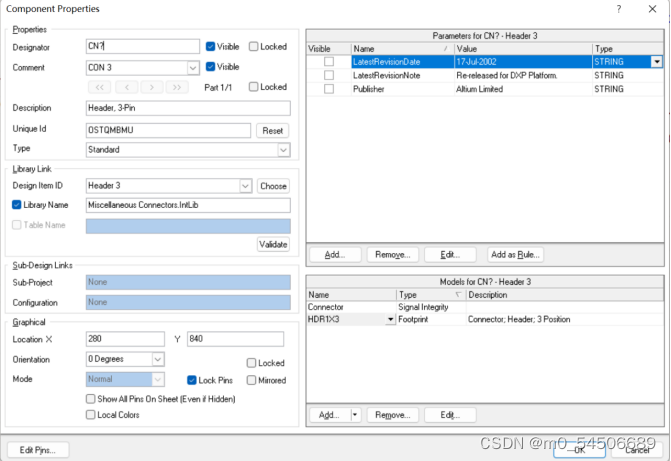

 双击元器件可以更改相关显示（标识符，注释，以及是否显示等）、参数（位置，镜像）

2.旋转放置

空格键可使未放置的元器件方向旋转

3.镜像放置操作

双击元器件，选中Mirrored

4.平移操作

方法1：框选鼠标拖动平移

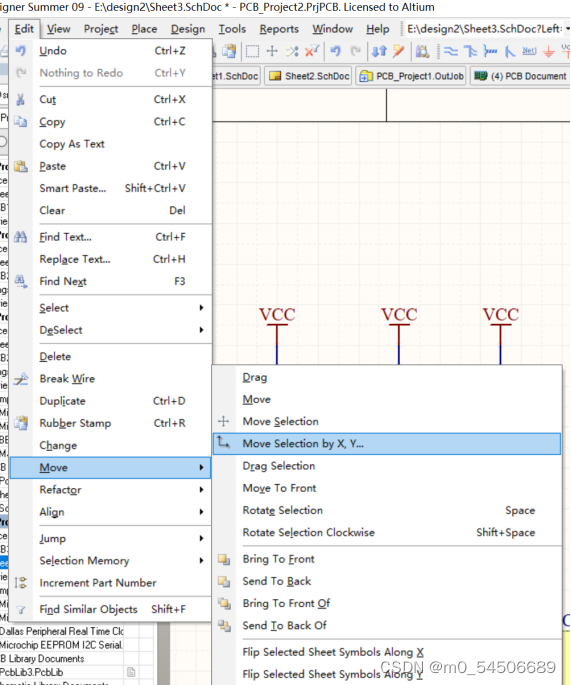

方法2：输入坐标参量相关信息进行移动

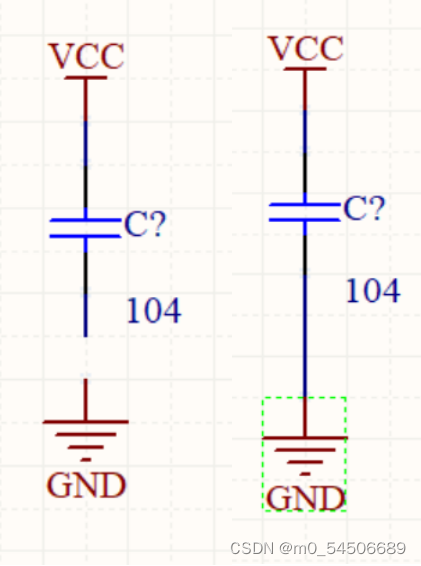

5.连线

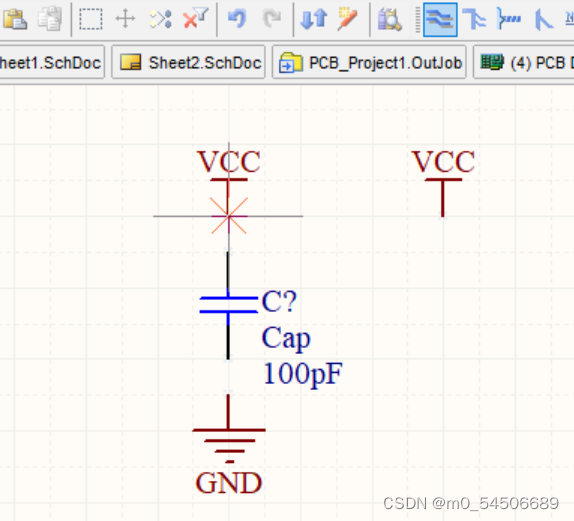

光标由灰变红，说明已经吸附锁定到相应的节点上（灰色则为没有连接上），点击进行连接。

6.元器件之间连接线不断的平移

拖动元器件，元器件间连线会断开

按住ctrl的同时拖动元器件，元器件间连线不会断开
