新能源充电桩充电枪口标准

一、国标新能源充电桩充电口标准
根据《电动汽车充电基础设施接口新国标的实施方案》(发改能源〔2016〕2668号),从2017年1月1日起,新安装的充电基础设施、新生产的电动汽车必须符合新国标,实现国内新能源汽车充电接口、基建设施、充电配件的统一。

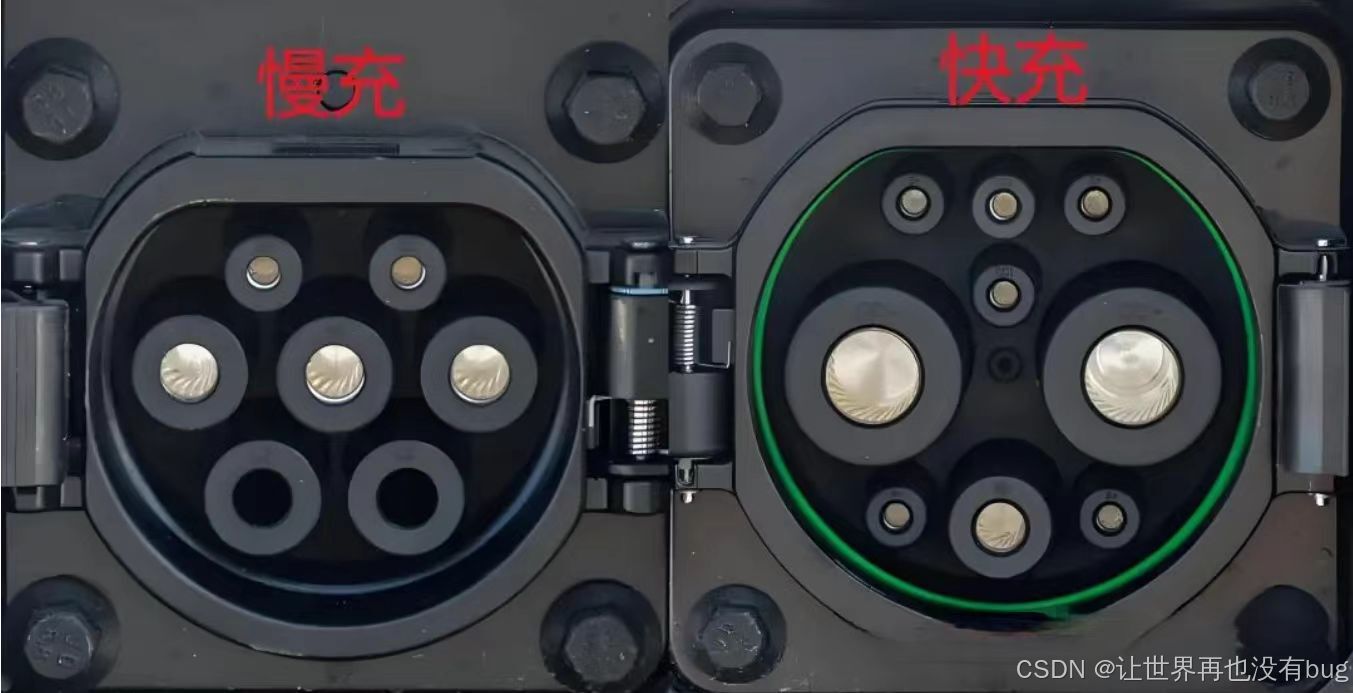

根据GB/T 20234和GB/T 18487.1中国电动汽车标准充电接口和握手电路的参考标准划分为
快充充电口:直流充电的最大电压为1000V DC,电流在自然冷却下最大300A DC,主动冷却下最大电流为800A DC
慢充充电口:交流充电接口的最大电压为三相440V AC,电流最大63A AC
在这里插入图片描述

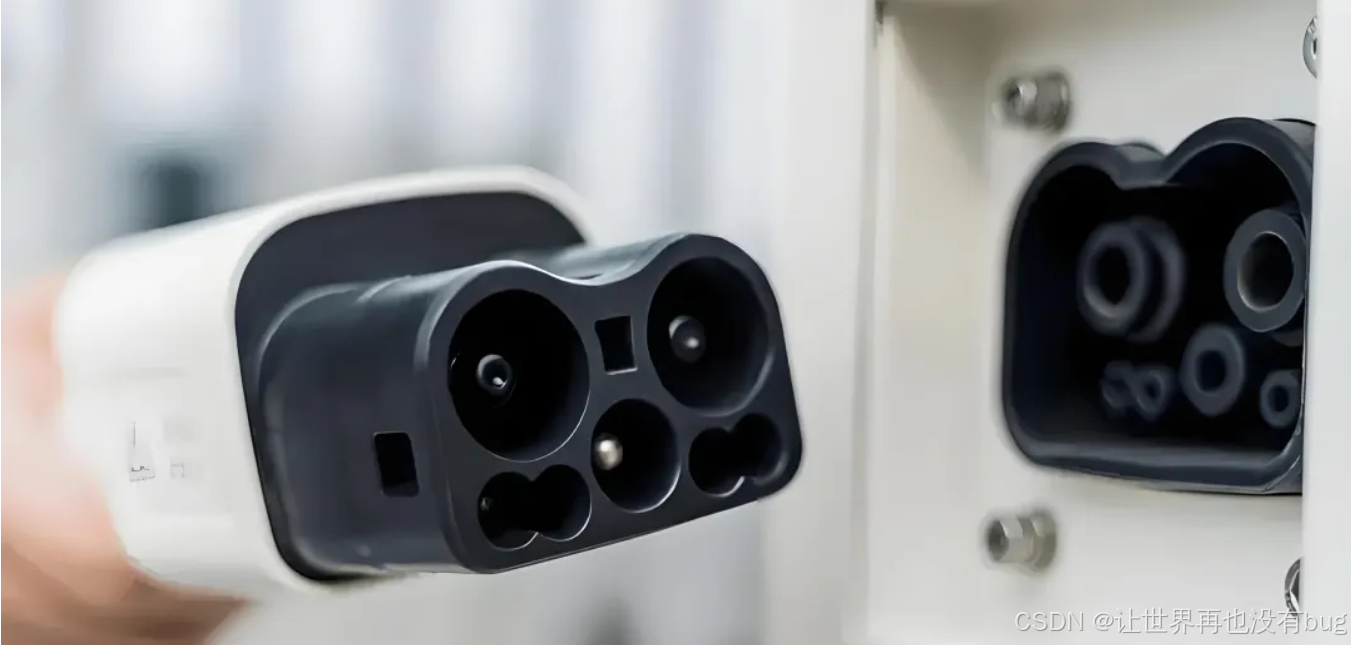

ChaoJi充电接口标准
ChaoJi是中国近年来推出的一种新型充电接口标准,旨在支持大功率充电。该标准涵盖了充电连接组件、控制与控制电路、通信协议、充电系统安全与热管理等方面的完整解决方案。
ChaoJi充电接口更小,充电容量更高,并支持高达900kW的大功率充电。
在这里插入图片描述
二、国际新能源充电桩充电口标准
1、CCS1&&NACS(美标)
SAE J1772是北美最常见的充电接口标准,由美国汽车工程师协会(SAE International)制定。该接口使用插头与插座的形式进行连接,插头的部分为12个触点,而插座的部分则为

### 关于面包板电源模块 MB102 的 USB 供电规格及兼容性 #### 1. **MB102 基本功能** 面包板电源模块 MB102 是一种常见的实验工具,主要用于为基于面包板的小型电子项目提供稳定的电压输出。它通常具有两路独立的稳压输出:一路为 5V 和另一路可调电压(一般范围为 3V 至 12V)。这种设计使得它可以满足多种芯片和传感器的不同工作电压需求。 #### 2. **USB 供电方式** MB102 支持通过 USB 接口供电,输入电压通常是标准的 5V DC[^1]。由于其内部集成了 LM7805 稳压器以及可调节电位器控制的直流-直流变换电路,因此即使输入来自电脑或其他低功率 USB 设备,也能稳定地向负载供应电力。不过需要注意的是,如果项目的功耗较高,则可能超出某些 USB 端口的最大电流能力(一般是 500mA),从而引起不稳定现象或者保护机制启动断开连接的情况发生。 #### 3. **兼容性分析** 该型号广泛适用于各种微控制器单元 (MCU),特别是那些像 Wemos D1 R32 这样可以通过杜邦线轻松接入并共享相同逻辑级别的系统[^2]。另外,在提到 Arduino Uno 板时也表明了良好的互操作性,因为两者均采用相似的标准接口定义与电气特性参数设置[^4]: - 对于需要 3.3V 工作环境下的组件来说,只需调整好对应跳线帽位置即可实现精准匹配; - 当涉及到更多外围扩展应用场合下,例如带有多重模拟信号采集任务的情形里,利用 MB102 提供干净无干扰的基础能源供给就显得尤为重要了[^3]。 综上所述,对于打算构建以单片机为核心的原型验证平台而言,选用具备良好声誉记录且易于获取配件支持服务链路上下游资源丰富的品牌产品——如这里讨论过的这款特定类型的配电装置不失为明智之举之一。 ```python # 示例 Python 代码展示如何检测硬件状态 import machine pin = machine.Pin(2, machine.Pin.IN) if pin.value() == 1: print("Power supply is stable.") else: print("Check your connections and power source.") ```
