设置四层板

一般 4层板，都会把 地 和 VCC放在内层。

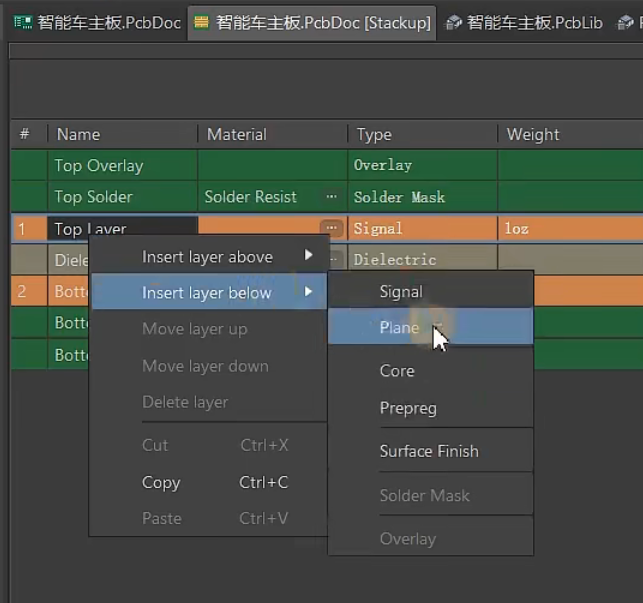

1、使用快捷键D-K 进入层叠管理器，添加负片层

在这里插入图片描述

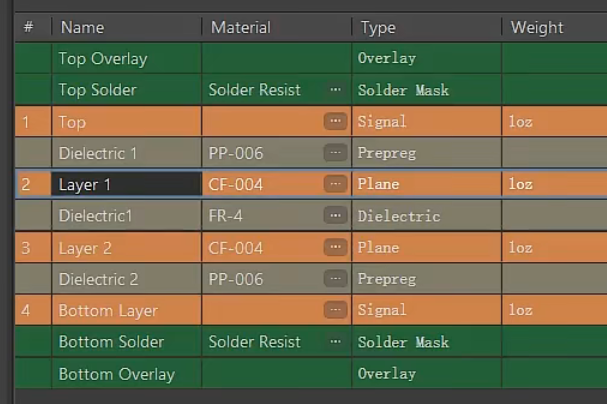

添加完后，修改层名，方便辨识

layer1 表示的是内1层，实际是板子的第二层，可以修改一下，方便一眼看出
在这里插入图片描述

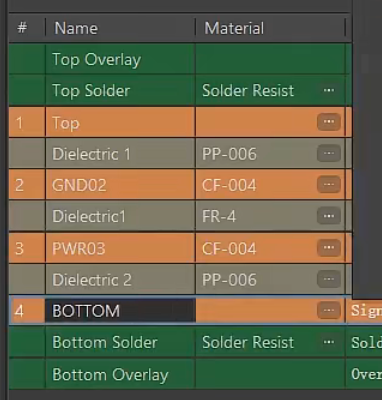

修改格式：属性+层号

在这里插入图片描述

2、进入相应layer 设置网络

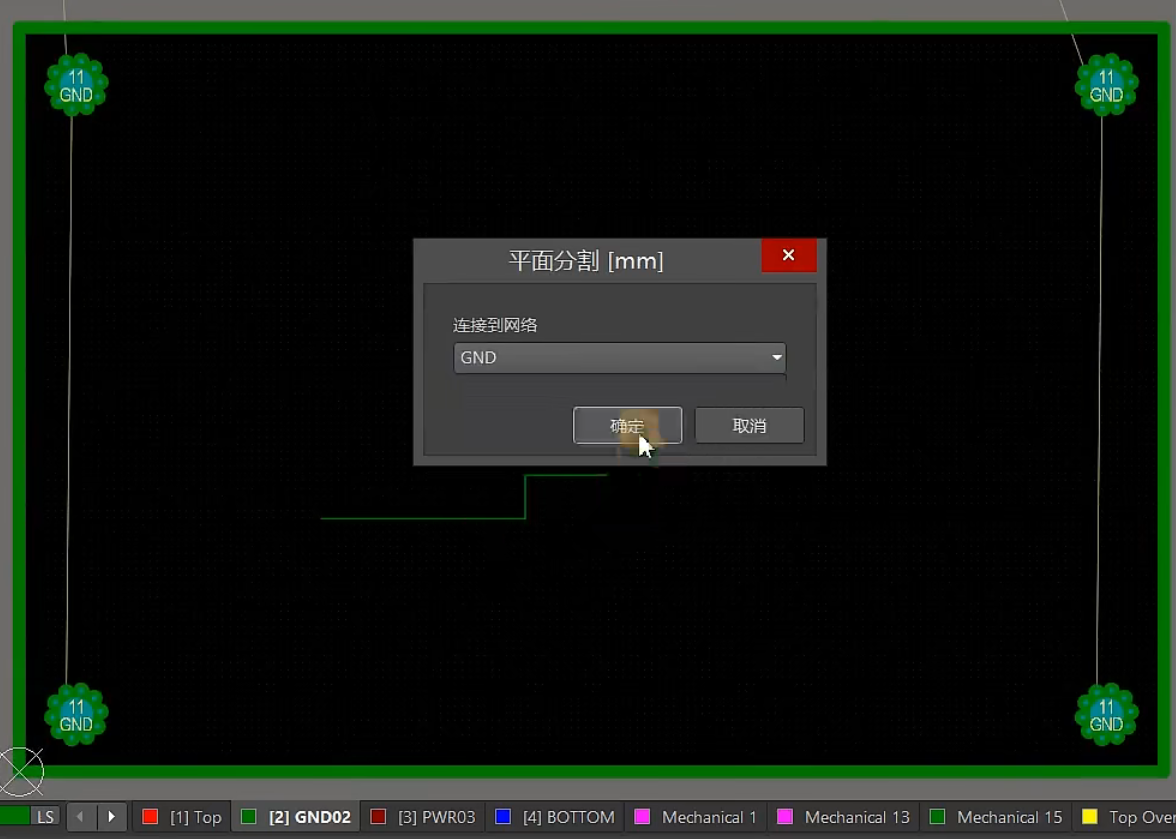

设置GND层

在这里插入图片描述

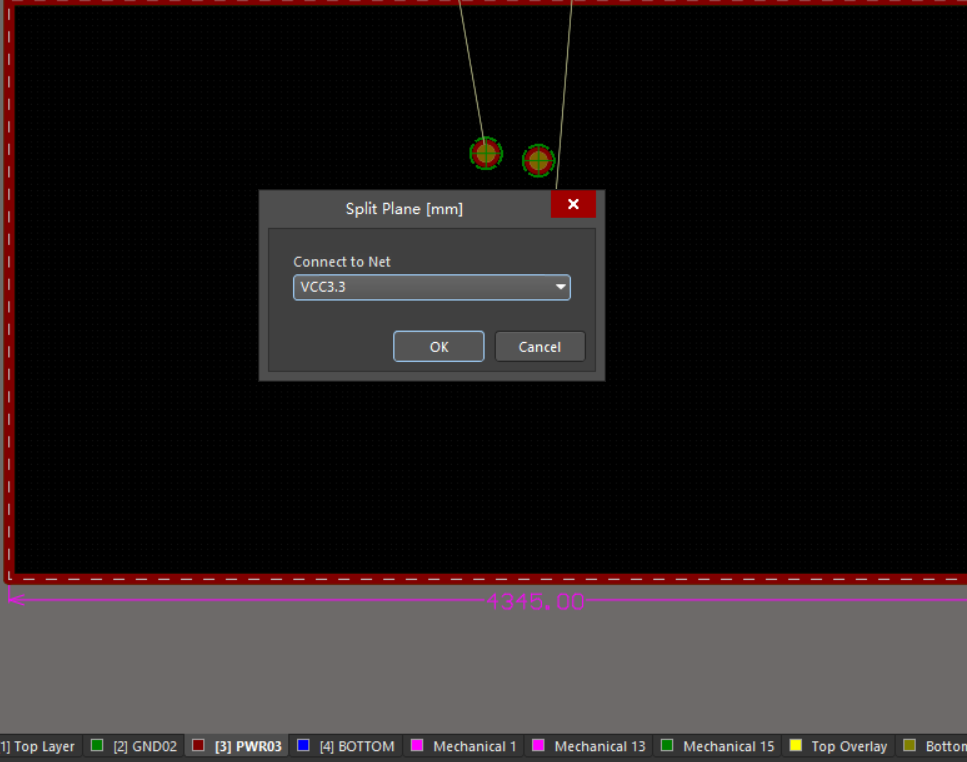

设置VCC层

在这里插入图片描述

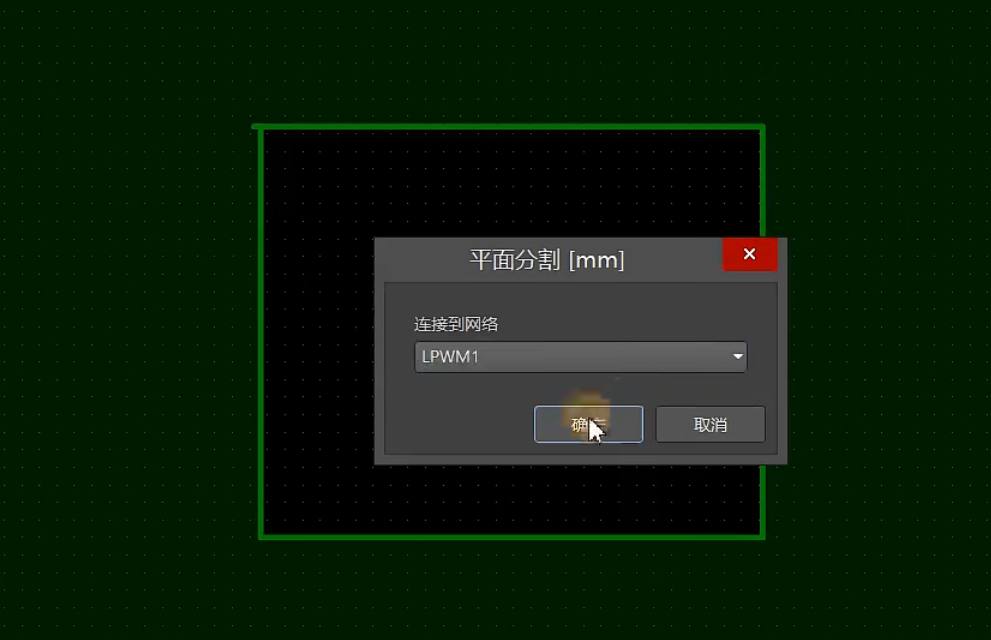

特点：在层内可以画封闭区域，分割，设置不同的网络

这个闭合区域是LPWM1网络，外部的则是刚刚设置的GND

在这里插入图片描述

☆概念：对于正负片层的理解

  1. 在正片层上画的线，都是铜。在负片层上画的线，都不是铜；
  2. 内层都采用负片层；
