Qorvo UWB(DW3000) TX power设置

Tx Power默认发射功率

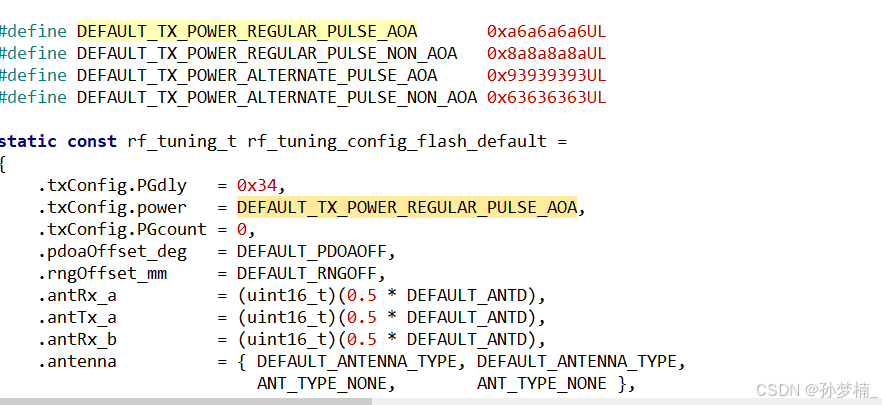

• 本项目中发射功率设置为0xa6a6a6a6UL

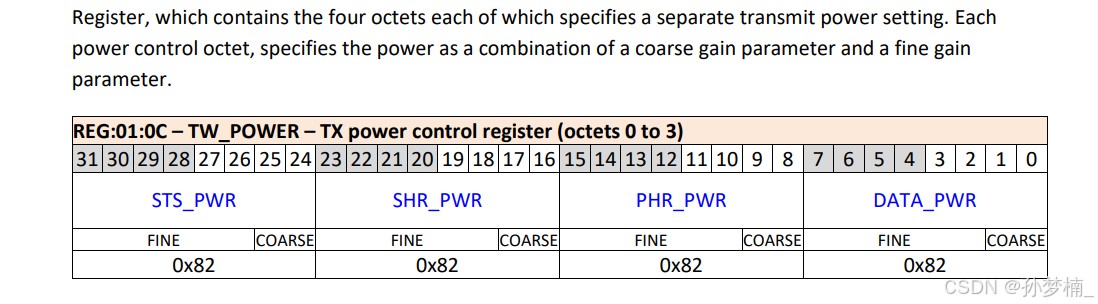

• 每个字节后两位是coarse gain，前6位是fine gain setting
  A6=10100110
  coarse gain=0b10=2
  fine gain =0b101001=41

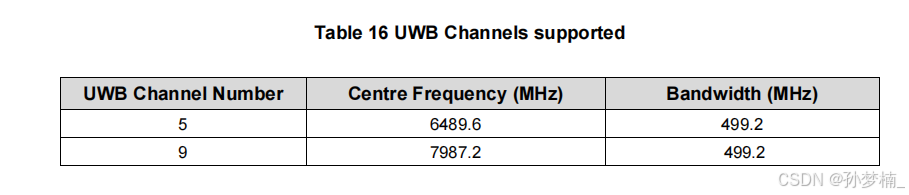

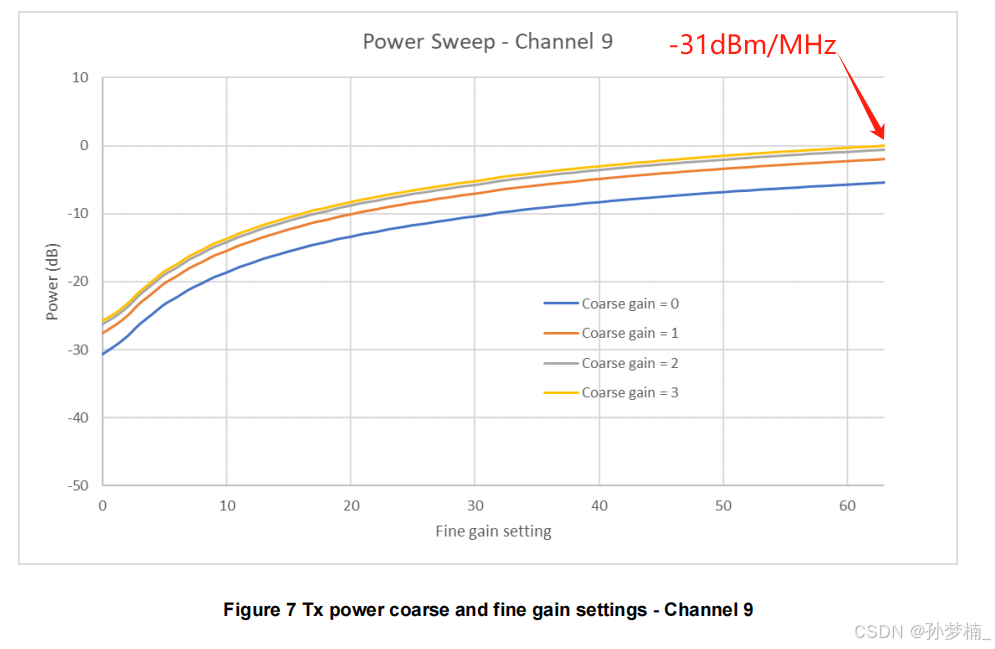

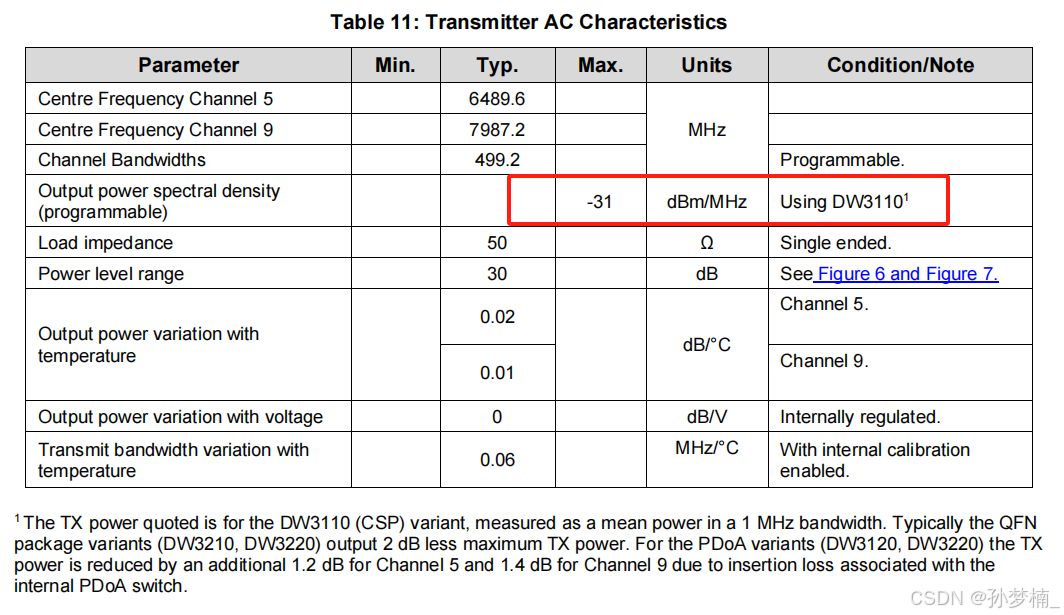

  在下图中查找得到PSD为-35dBm/MHz左右（CH9最大输出PSD是-31dBm/MHz），499.2 MHz带宽上，对应的发射功率可以＋27估算，即 -8dBm ；
  8A=1000 1010
  coarse gain=0b10=2
  fine gain =0b100010=34
  PSD为-36dBm/MHz左右，tx power= -9dBm
  FD=1111 1101
  coarse gain=0b01=1
  fine gain =0b111111=63
  PSD为-33dBm/MHz左右，tx power= -6dBm
  52=0101 0010
  coarse gain=0b10=2
  fine gain =0b0101 00=20
  PSD为-40dBm/MHz左右，tx power= -13dBm
  11=0001 0001
  coarse gain=0b01=1
  fine gain =0b0001 00=4
  PSD为-53dBm/MHz左右，tx power= -26dBm

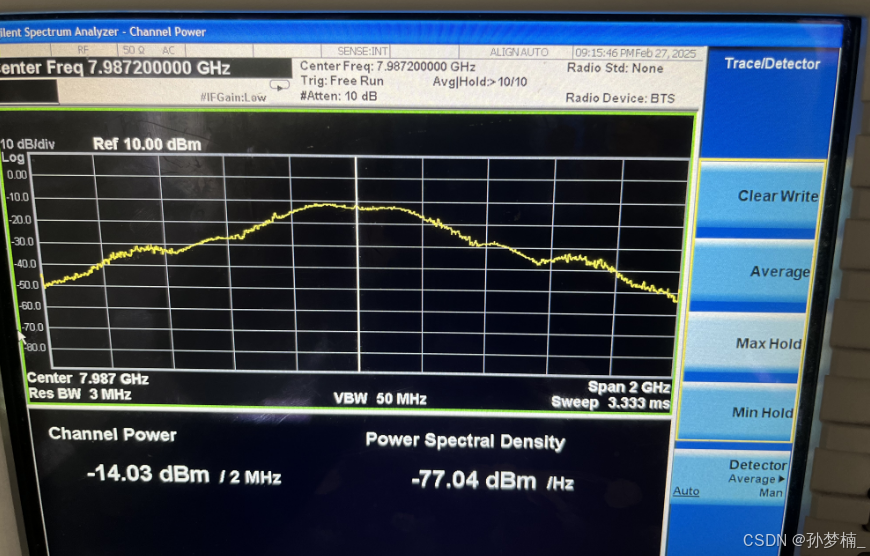

用示波器看功率谱密度波形

宽带信号Measure-> channel power
integ BW：500mhz（一个信道宽度）或者2G（看旁瓣波形）
Marker -> marker function -> band/interval Power
band adjust
band/interval span: 500mhz
sweep：600ms

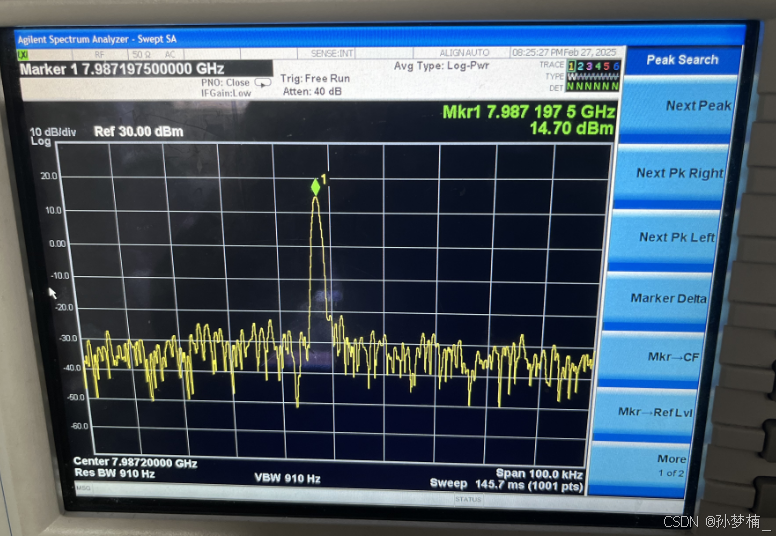

用示波器看发射功率波形
