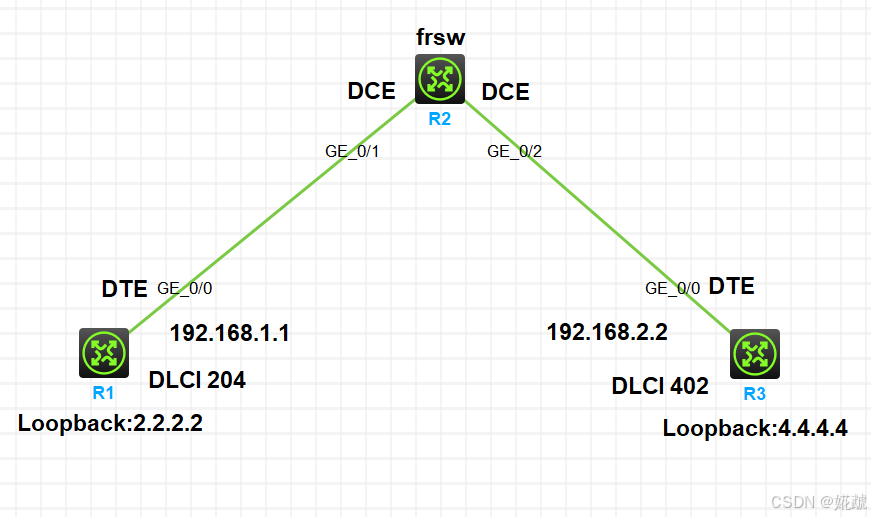

网络拓扑图:
Step1:首先配置R1、R3这两个FR客户端的IP地址,封装成FR,指定LMI类型,映射对端IP本地DCLI。
R1:int g0/0 link-protocol fr #接口封装成帧中继 fr lmi type ansi #指定接口LMI类型为ANSI fr map ip 192.168.2.2 204 broadcast #映射对端的IP地址,本地的DLCI,broadcast出去 fr interface-type dte #指定接口类型位DTE(该命令如果不打,默认DTE) undo fr inarp #关闭反向ARP ip address 192.168.1.1 255.255.255.0 #配置接口的IP地址 R3:int g0/0 link-protocol fr fr lmi type ansi fr map ip 192.168.1.1 402 broadcast fr interface-type dte undo fr inarp ip address 192.168.2.2 255.255.255.0 做完后,R1 ping R3不通,因为FRSW没有将两端的DCLI号关联起来
Step2:
R2(FRSW): fr switching #开启帧中继交换机功能 interface g0/1 link-protocol fr fr interface-type dce fr lmi type ansi fr dlci-switch 204 interface g0/2 dlci 402 fr dlci 204 interface g0/2 link-protocol fr fr interface-type dce fr lmi type ansi fr dlci-switch 402 interface g0/1 dlci 204 fr dlci 402
可以用display fr map-info、display fr pvc-info、display fr dlci-swith查看相关信息
帧中继配置成功,配置R1 2.2.2.2 ping通 R3 4.4.4.4
Step3:FR网络环境中跑RIP协议
R1:rip ver 2 undo summary network 2.2.2.2 network 192.168.1.1 peer 192.168.2.2 R3:rip ver 2 undo summary network 4.4.4.4 network 192.168.2.2 peer 192.168.1.1
