本文详细介绍如何通过划分VLAN来隔离网络，并演示了具体的配置步骤。包括设置交换机、配置VLAN、添加网络信息及测试网络连通性的全过程。

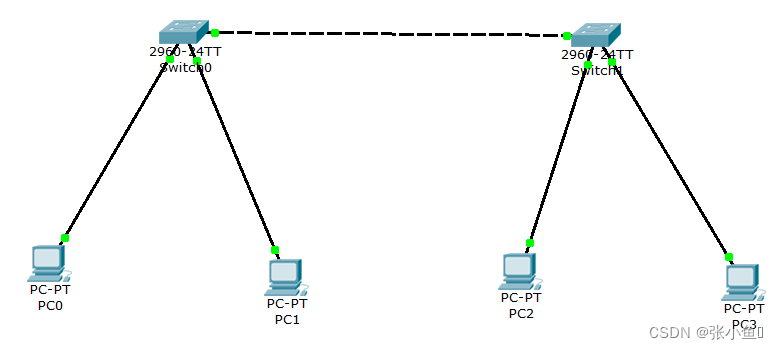

划分vlan将交换机分成两个网络

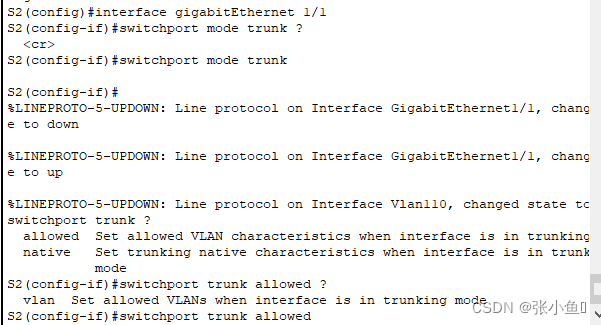

使用创客链路，两个交换机之间连的时候使用gigabitEthernet 1/1

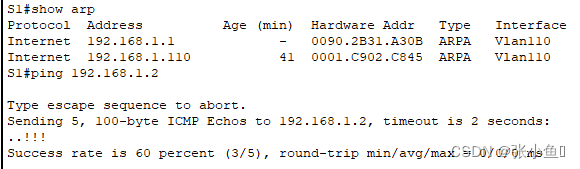

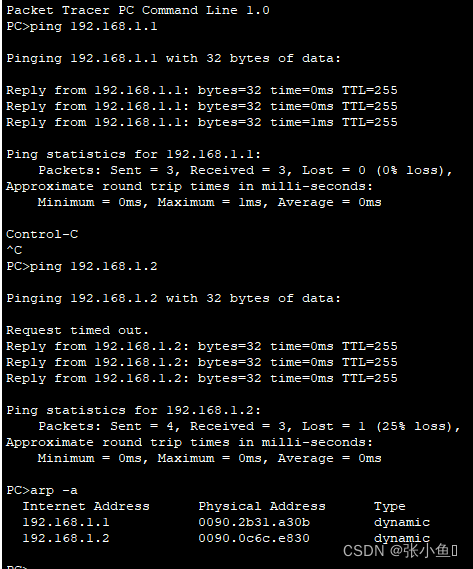

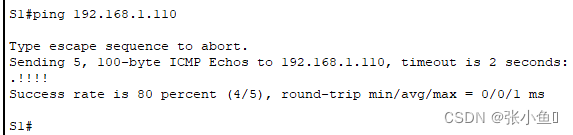

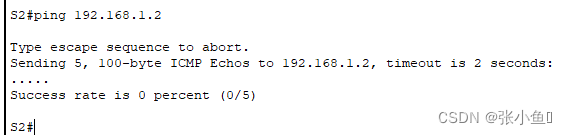

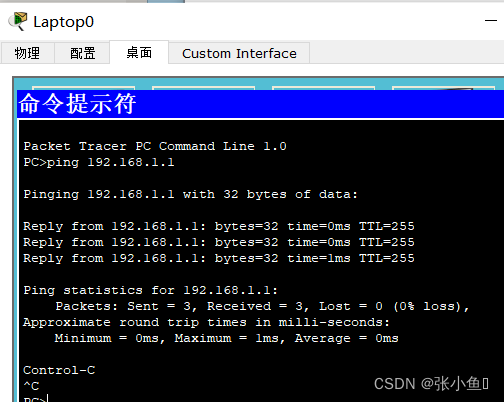

 要想ping通网络：

此处的pc0于pc2要是同一网络，pc1与pc3在同一vlan上才能ping通

 不同网络实现交互需要间接交付【需要其他设备帮忙】

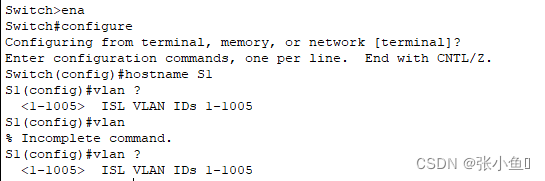

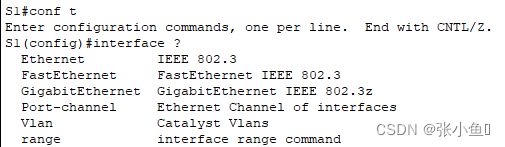

先编写第一个交换机swith0

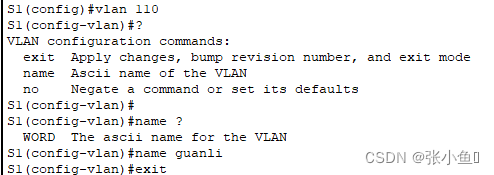

 配置vlan110，添加guanli【管理员】

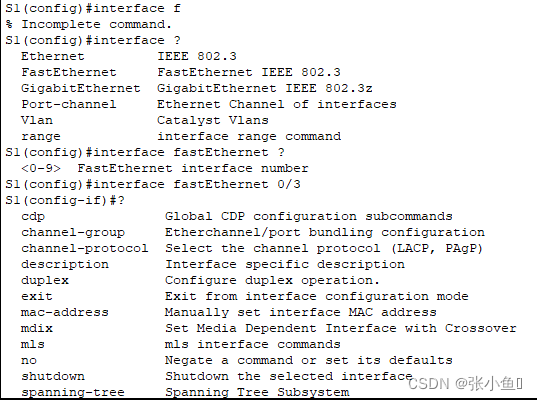

 连接网络：此处的是laptop0连接S1的fastEthernet 0/3这个端口

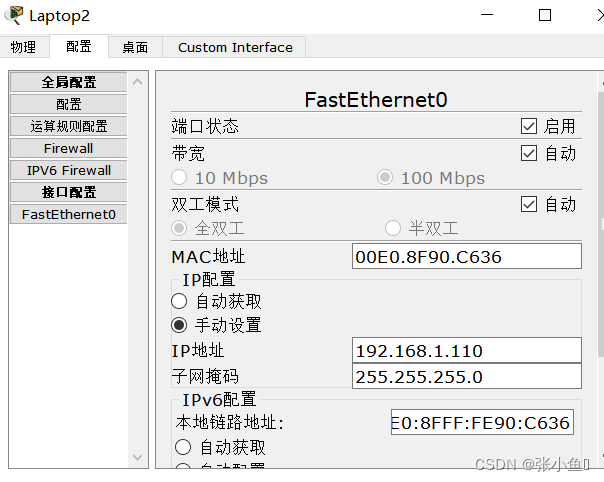

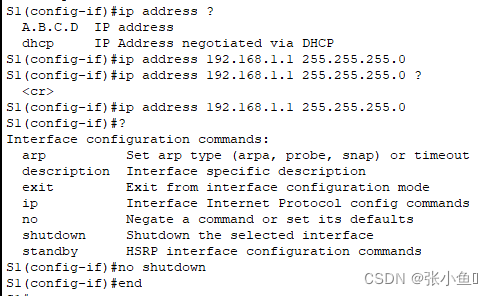

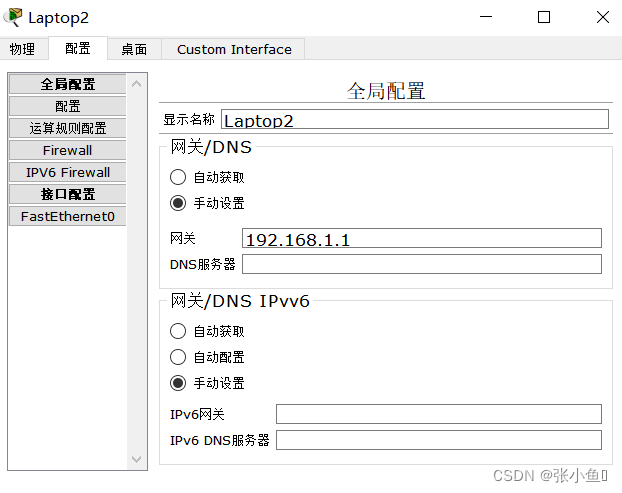

添加网络信息

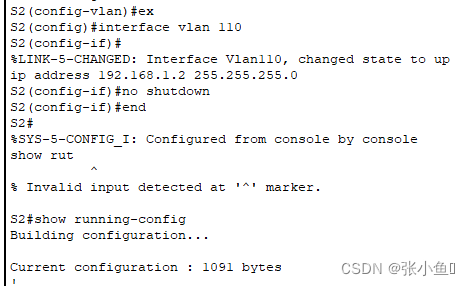

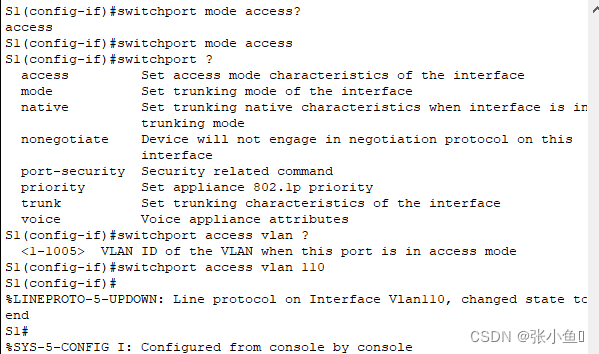

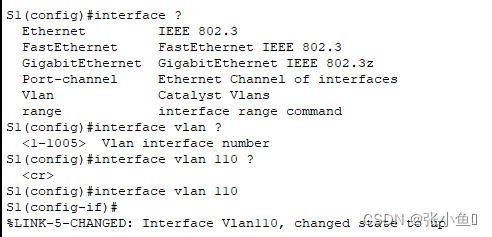

进入110的vlan里面去
