【STM32】 SG90舵机

目录

一:介绍

二:传感器参数

三:接口说明

四:SG90舵机模块接口原理图

五:SG90舵机模块实物图


一:介绍

舵机是一种位置(角度)伺服的驱动器,适用于那些需要角度不断变化并可以保持的控制系统。

目前,在高档遥控玩具,如飞机、潜艇模型,遥控机器人中已经得到了普遍应用。

舵机是遥控航空、航天模型控制动作,改变方向的重要组成,不同类型的遥控模型所需的舵机种类也随之不同。如何审慎地选择经济且合乎需求的舵机,也是一门不可轻忽的学问。

舵机主要适用于那些需要角度不断变化并可以保持的控制系统,比如人形机器人的手臂和腿,车模和航模的方向控制。舵机的控制信号实际上是一个脉冲宽度调制信号( PWM信号),该信号可由FP-GA器件、模拟电路或单片机产生。

舵机主要是由外壳、电路板、驱动马达、减速器与位置检测元件所构成。

其工作原理是由接收机发出讯号给舵机,经由电路板上的 IC驱动无核心马达开始转动,透过减速齿轮将动力传至摆臂,同时由位置检测器送回讯号,判断是否已经到达定位。

位置检测器其实就是可变电阻,当舵机转动时电阻值也会随之改变,藉由检测电阻值便可知转动的角度。

一般的伺服马达是将细铜线缠绕在三极转子上,当电流流经线圈时便会产生磁场,与转子外围的磁铁产生排斥作用,进而产生转动的作用力。依据物理学原理,物体的转动惯量与质量成正比,因此要转动质量愈大的物体,所需的作用力也愈大。

舵机为求转速快、耗电小,于是将细铜线缠绕成极薄的中空圆柱体,形成一个重量极轻的无极中空转子,并将磁铁置於圆柱体内,这就是空心杯马达。

二:传感器参数

(1)尺寸:23mmX12.2mmX29mm

(2)重量:9克

(3)扭矩:1.5kg/cm

(4)工作电压:4.2-6V

(5)温度范围:0℃--55℃

(6)运行速度:0.3秒/60度

(7)死带宽:10微秒

三:接口说明

(1)暗灰:GND

(2)红色:VCC 4.8-7.2V

(3)橙黄线:脉冲输入

四:SG90舵机模块接口原理图

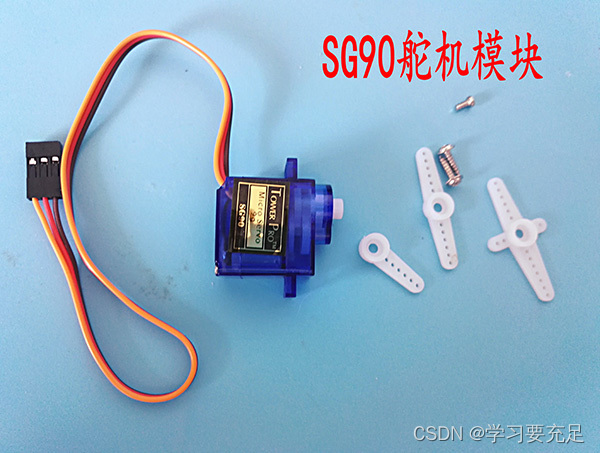

五:SG90舵机模块实物图

### 回答1: SG90舵机模块是一种常用的舵机驱动器,用于控制舵机的位置。它包含了一个SG90舵机和一个驱动电路。 驱动电路部分包括一个控制芯片、一组电阻、电容以及其他的电子元件。控制芯片用来接收来自控制器(如Arduino)的PWM信号,并将其转换为舵机可以理解的电信号。 驱动电路的主要作用是为舵机提供适当的电源电压,并将控制信号转换为舵机所需的PWM信号。电容和电阻在电路中起到滤波和稳定电压的作用。 SG90舵机连接到驱动电路上,通过电缆进行通信。舵机内部包含一种称为伺服电机的特殊电机,它可以按照控制信号指示的角度移动。舵机还包含一个反馈电位器,可以向控制芯片提供关于舵机位置的反馈信息。 当控制芯片接收到PWM信号时,它会根据信号的脉宽来确定舵机应该移动到的角度。控制芯片通过调整电压信号的频率和占空比,控制舵机的转动方向和速度。 总结起来,SG90舵机模块原理图包括一个驱动电路和连接的SG90舵机。驱动电路通过接收PWM信号并提供适当的电源电压,转换为控制信号,从而控制舵机的位置和角度。这样,我们就可以使用舵机模块来控制舵机的运动。 ### 回答2: SG90舵机模块的原理图是显示了舵机控制电路的电气连接方式。具体来说,SG90舵机模块包含了舵机控制芯片、电源连接、信号线连接和驱动接口等部分。 首先,原理图中会有一个舵机控制芯片,该芯片是用来处理输入信号和驱动电机的控制器。它接收外部的控制信号,例如PWM(脉冲宽度调制)信号,然后根据信号的脉冲宽度来确定舵机的角度位置。 其次,原理图中会包含电源连接部分,舵机模块需要通过电源供电以正常工作。通常情况下,电源连接会有正极和负极两个引脚,用于接入外部电源。 然后,原理图中会显示信号线的连接方式。信号线是连接舵机控制芯片和外部控制器(如Arduino开发板)的接口。舵机模块通过信号线从外部控制器接收控制信号,然后将信号传递给舵机控制芯片进行处理。 最后,原理图中可能还会包含驱动接口部分。如果舵机模块支持多个舵机控制,那么驱动接口将显示不同信号线的连接方式,以便于控制多个舵机。 总的来说,SG90舵机模块的原理图显示了舵机控制电路的电气连接方式,包括舵机控制芯片、电源连接、信号线连接和驱动接口等部分,以便于用户理解和使用该模块。
