STM32标准库配置时钟（外部时钟和内部时钟）

发布这个博客的原因是在测试板子时发现一些问题，和时钟树有关，所以写在这里记录一下

问题背景：首先使用了STM32F411CEU6最小系统板商家提供的LED_DEMO(使用HAL库开发)，程序运行无误，LED正常闪烁

然而在使用网上下载的工程文件（标准库开发）对STM32F411CEU6最小系统板进行LED_demo测试时，程序烧录后出现两个问题：

1.LED亮度明显不够

2.LED无法闪烁，执行delay函数或者串口打印函数都会导致程序无法顺利运行

最后发现是时钟问题，记录一下解决方法（配置成和商家DEMO一致的时钟）

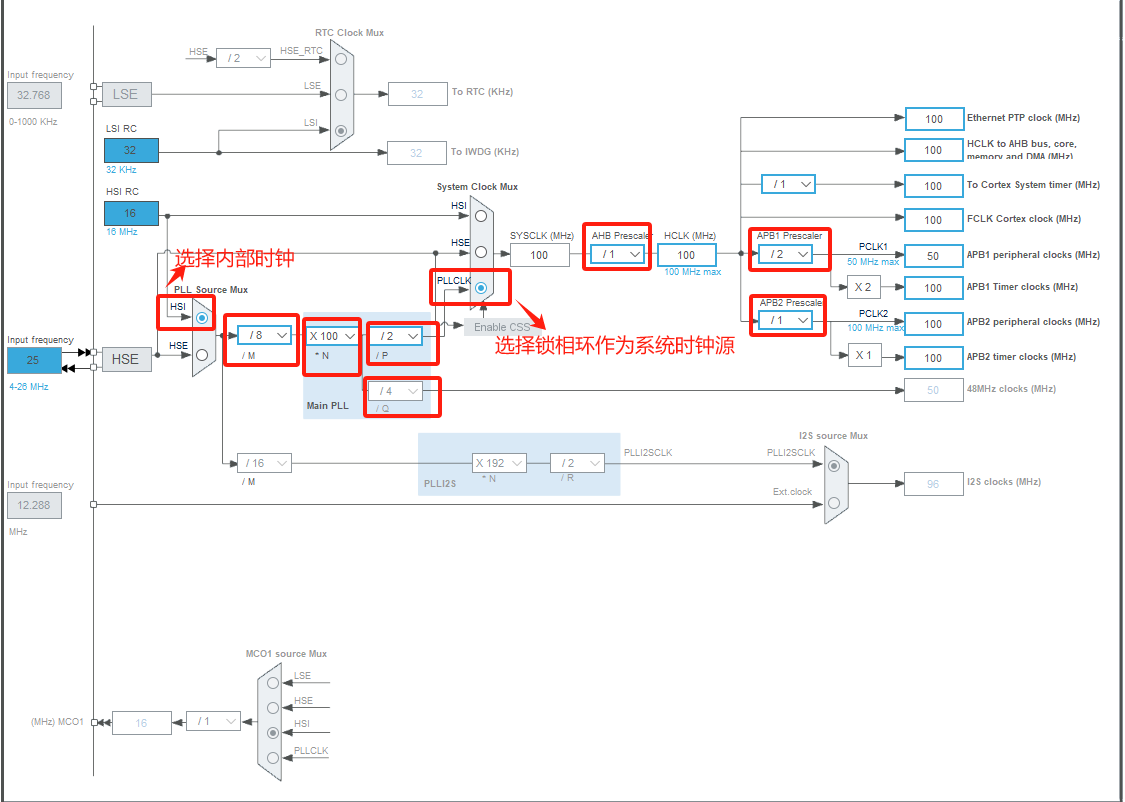

一、时钟配置图

这是商家提供的DEMO，可以从CUBEMX中看到他使用的是内部时钟

以及三个预分频系数(PCLK1)、（PCLK2）、（HCLK）分别为2、1、1

以及M(8)、N(100)、P(2)、Q(4)，这些都是关于时钟配置很重要的参数

二、接下来开始在标准库配置时钟：

这里介绍两种种配置方法，第一种是直接修改系统自带的时钟配置函数以及参数，虽然这里商家用的是外部时钟，但在这里我同时介绍内部时钟配置和外部时钟配置的方法。第二种方法是屏蔽系统自带的时钟配置函数，自己创建时钟配置函数然后在main函数中调用。

第一种：直接修改系统自带的时钟配置函数以及参数

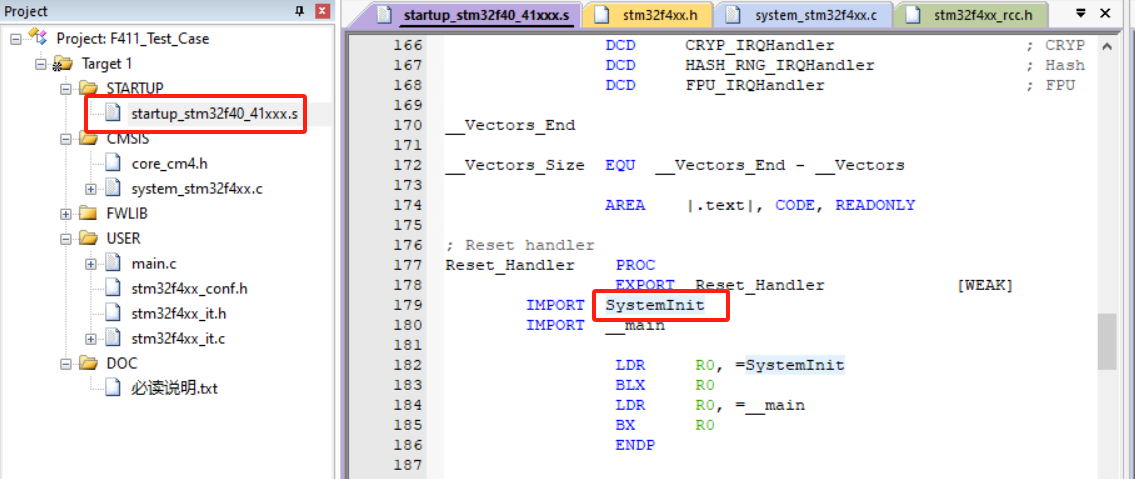

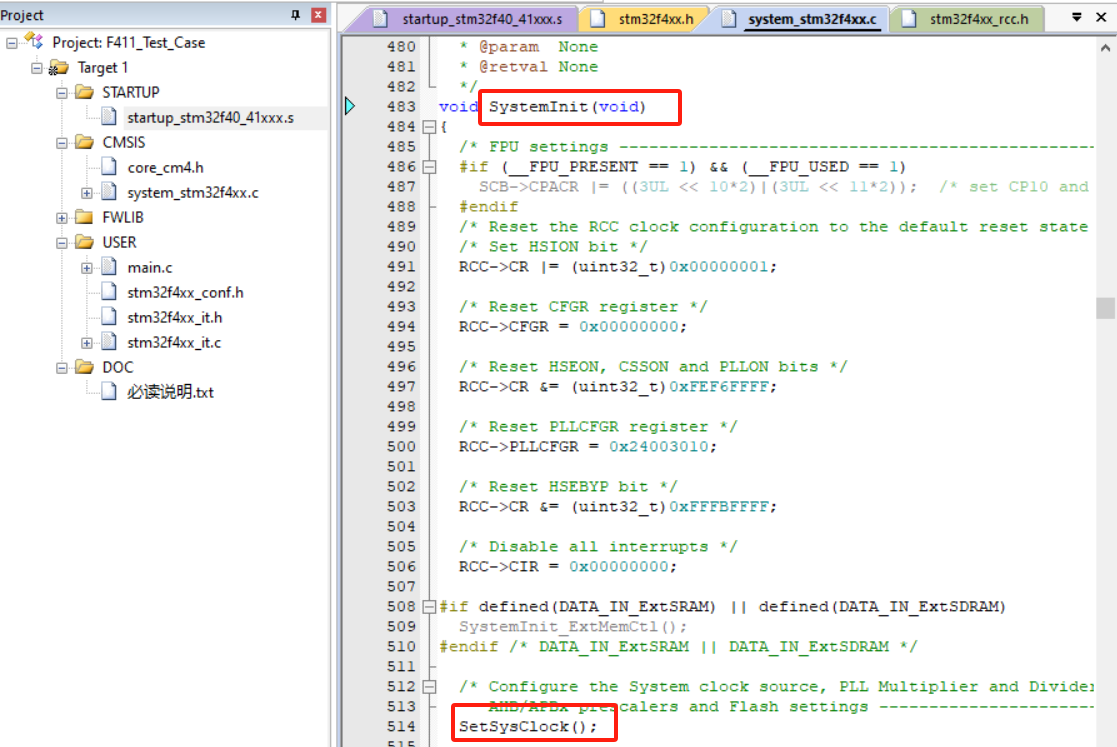

找到.s文件中的SystemInit函数，并进入SystemInit函数

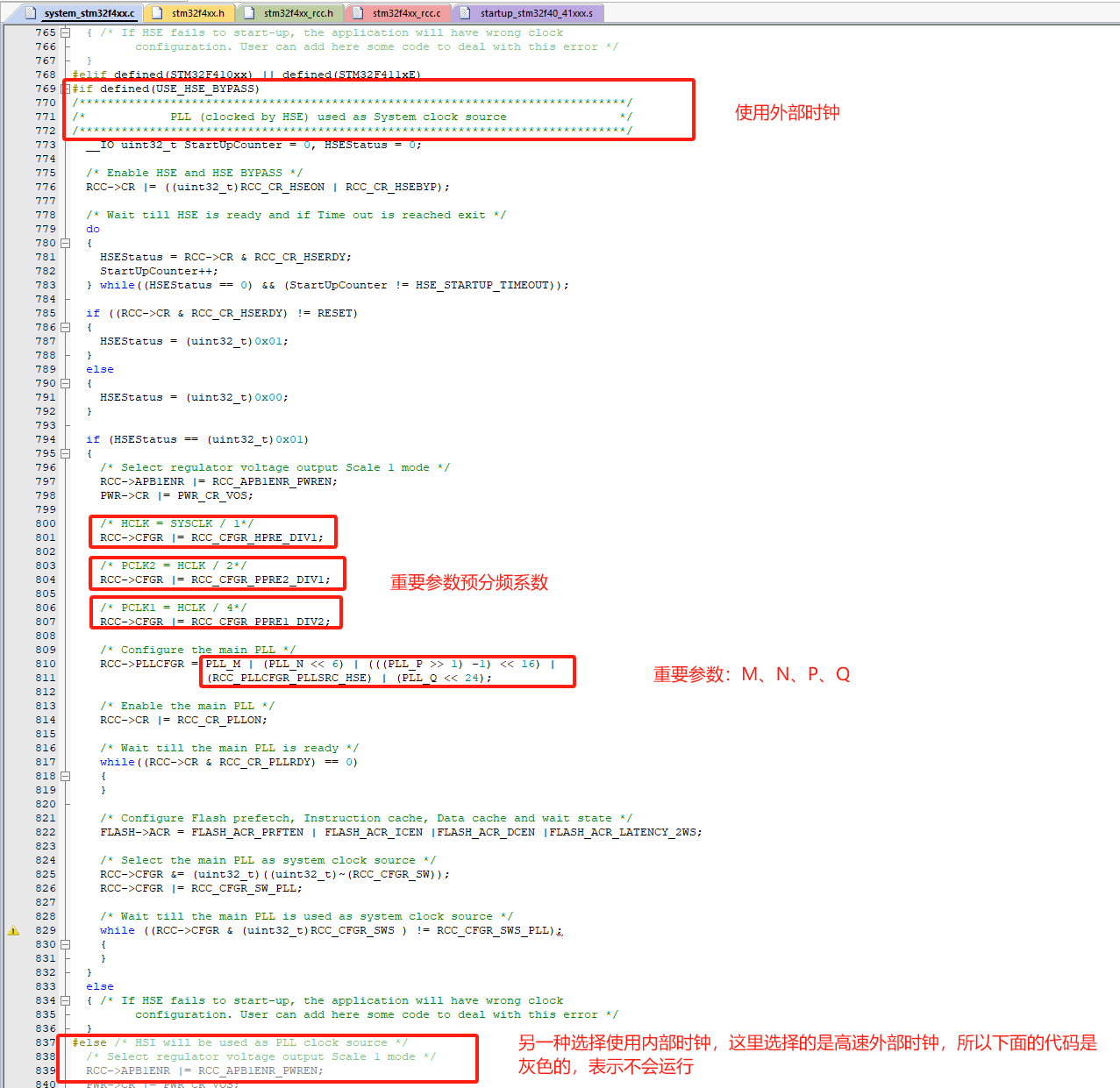

再进入SetSysClock函数，分析函数中的宏定义选择

如果选择外部时钟，则在该文件上方添加代码

#define USE_HSE_BYPASS

我们要做的就是通过宏定义选择时钟源以及外修改重要参数。

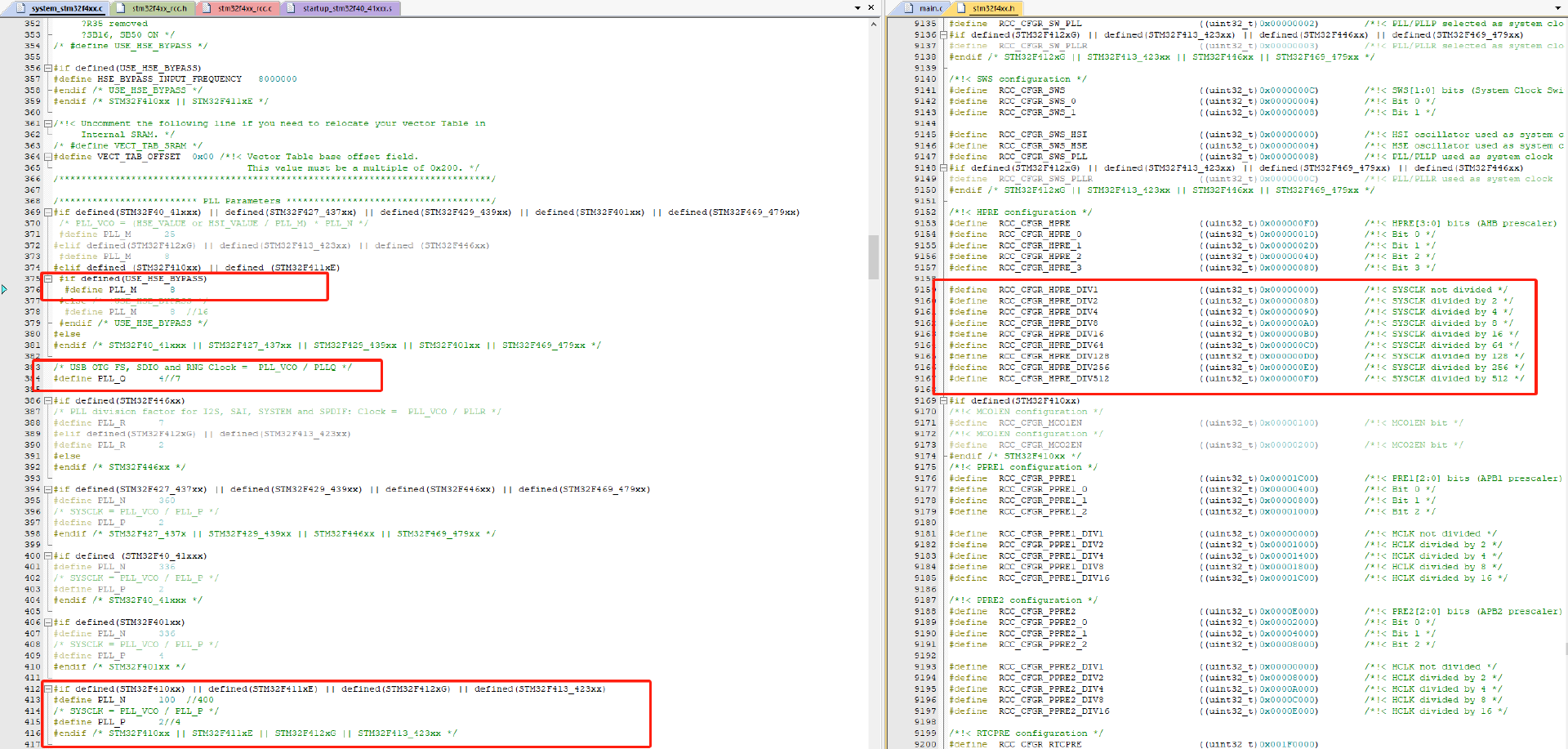

由于我的目的是把网上的DEMO配置成和商家时钟一致，所以按照上面的时钟图配置（图中代码已经是配置好了的），其中分频系数可以直接查看定义去选择修改为怎样的分频，而M、N、P、Q其实也只需要去 查找宏定义修改就够了，参照下图

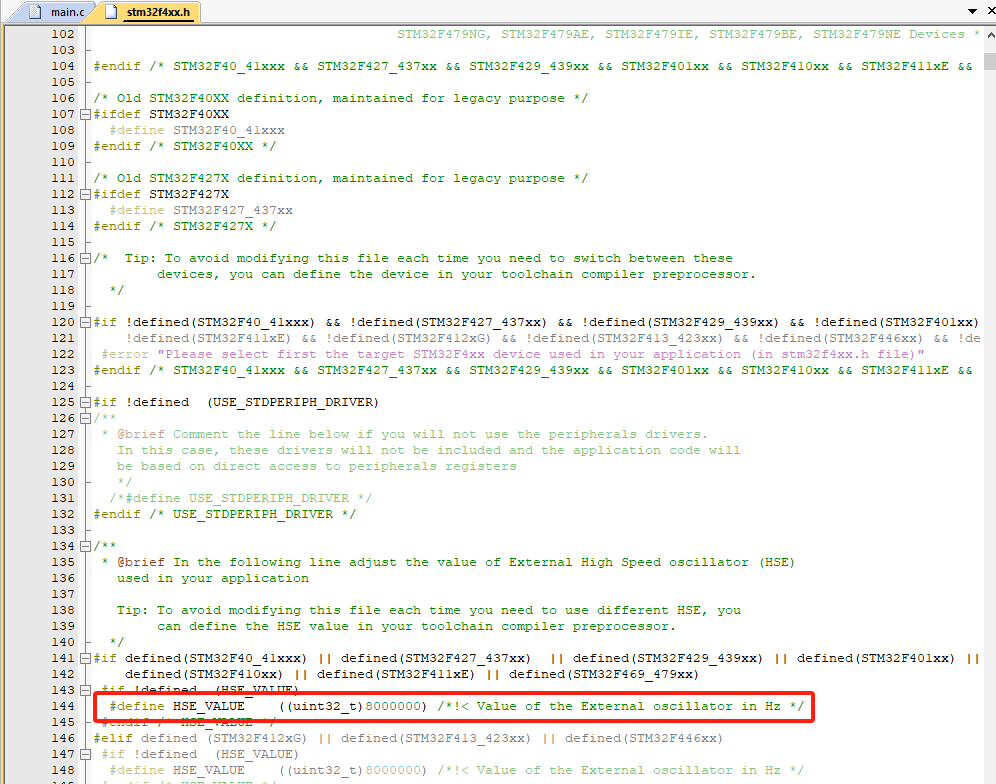

当然，使用外部时钟还有一个要注意，就是定义外部时钟晶振大小

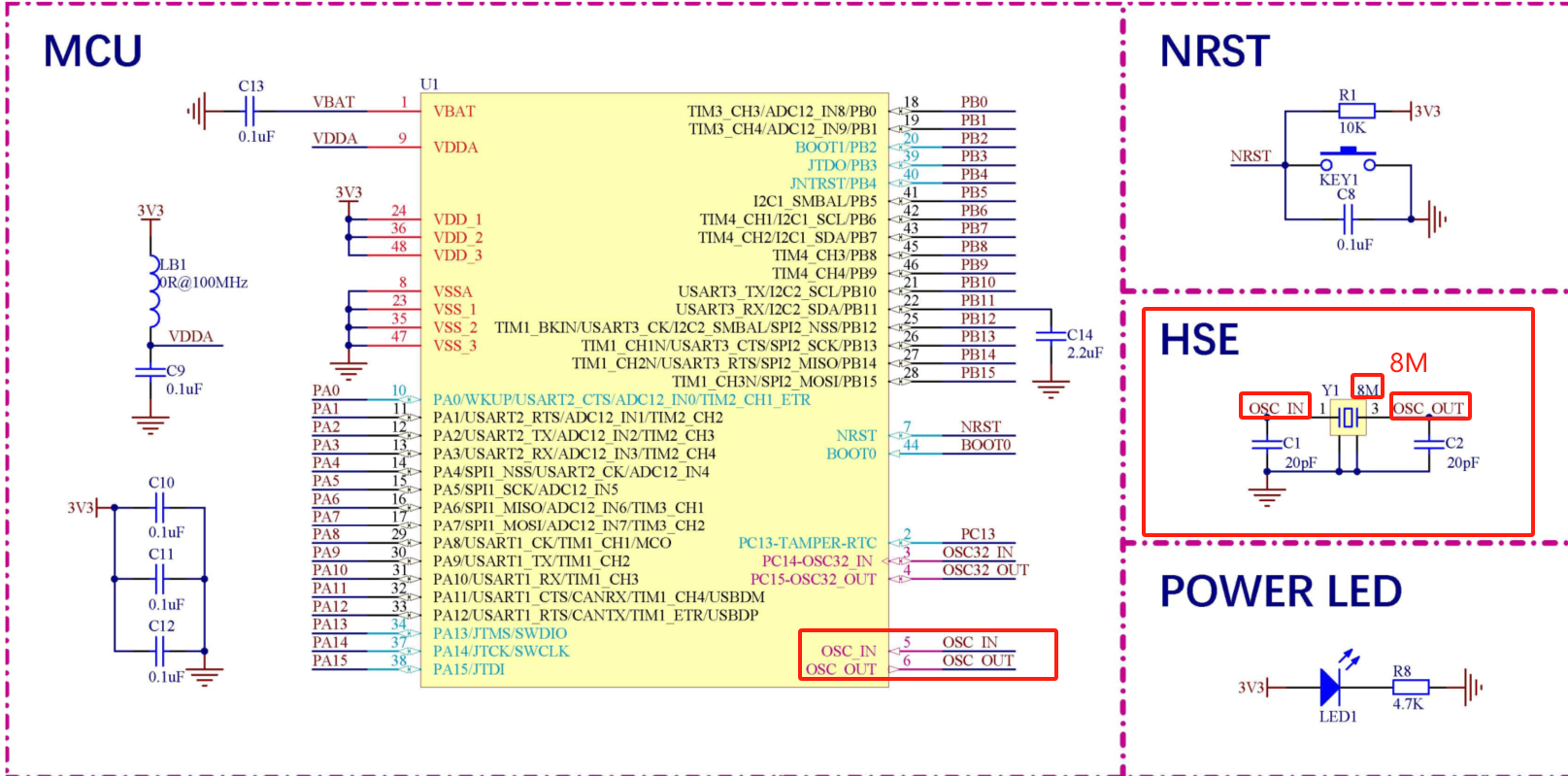

为什么这里是8Mhz，这就要通过原理图看你自己的外部时钟源是多少了

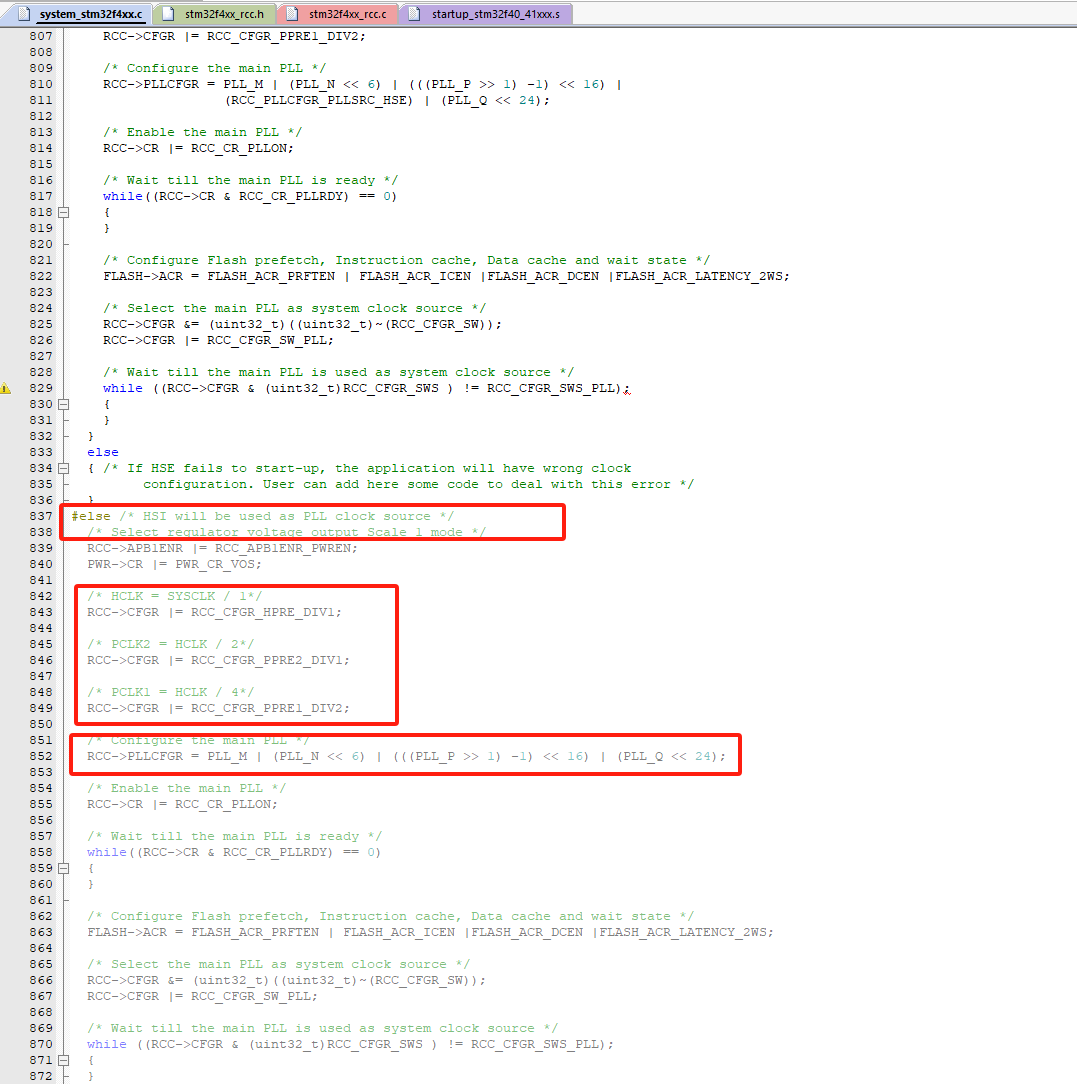

选择内部时钟的做法和外部时钟基本一致

只要不要#define USE_HSE_BYPASS ，并且走的是这个分支（即这段代码不会是灰色的）就OK了。其他的参数修改和上述一致

第二种：自己写时钟配置函数

这种方法我也是参考了其他CSDN博客，这种方法我只介绍使用内部时钟，外部时钟不建议用这种，反正我没搞定

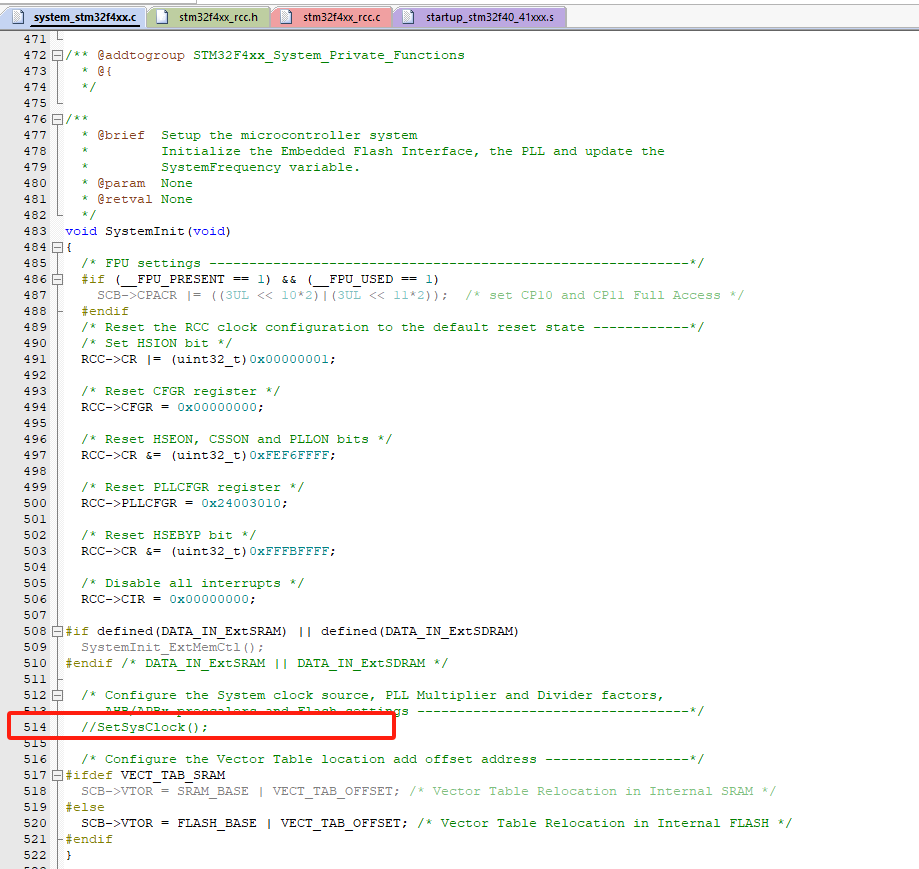

第一步注释系统时钟配置函数

第二步DIY自己的时钟配置函数


/*


*/
void Config_SystemClock(uint32_t PLLM, uint32_t PLLN, uint32_t PLLP, uint32_t PLLQ)
{
	RCC_DeInit();  //让所有RCC时钟为缺省值等待我们配置
	RCC_HSICmd(ENABLE);	//让HSI作为时钟源

	while(RCC_GetFlagStatus(RCC_FLAG_HSIRDY) == RESET);


    RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);  // 配置系统时钟为HSI

    RCC_HCLKConfig(RCC_SYSCLK_Div1); //??AHB?????
    RCC_PCLK1Config(RCC_HCLK_Div2);  //??APB1?????
    RCC_PCLK2Config(RCC_HCLK_Div1);  //??APB2?????


    //配置PLL系统时钟 让HSI作为系统时钟源
    RCC_PLLConfig(RCC_PLLSource_HSI, m, n, p, q);
    RCC_PLLCmd(ENABLE); 启用PLL


//这一步是关键等待PLL就绪 等于SET时就是锁住了 可以用PLL作为系统时钟了
    while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);

    //关于FLASH的操作（不同芯片似乎不同，不懂，看的别人的F4代码）
    FLASH->ACR = FLASH_ACR_PRFTEN
                    | FLASH_ACR_ICEN
                    | FLASH_ACR_DCEN
                    | FLASH_ACR_LATENCY_5WS;


    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);// 选择PLL作为系统时钟源
    while(RCC_GetSYSCLKSource() != 0x08) ;// 读取时钟切换状态位，确保PLLCLK被切换为系统时钟
}



第三步加入到main函数钟

以上就是关于时钟配置的内容，本篇内容的思路是

通过给定的时钟树，然后自己在标准库中实现对应的时钟配置代码
