使用LTspice 创建PWM波

在使用LTspice仿真电路的时候，需要PWM信号输入来模拟MCU信号或其他信号来源，可以直接使用电压源来进行设置输出，不需要采用比较器加正弦信号的方式来间接生成。

设置：

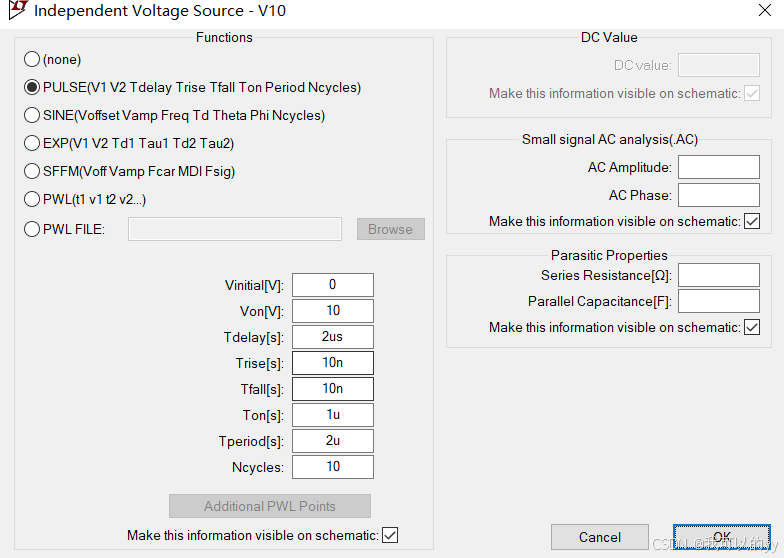

按如图设置即可输出PWM波，选择PULSE即可。

然后下面八个小参数。第一个不用管。主要设置：Ton和Tperiod，Ton是占空比即高电平持续时间，Tperiod是PWM的一个周期时间。两者共同决定PWM的主要特性。然后Trise和Tfall就设置的10ns就行，如果不设置波形误差会比较大。Ncycles参数是PWM持续多少个周期，看自己需要设置，一般设置10个周期也够用了。Von是设置PWM的幅值。
