LT SPICE 如何产生PWM波

已于 2023-12-15 21:10:45 修改
阅读量4.3k 收藏 18
点赞数 12
分类专栏： LT spice 文章标签： 笔记
于 2023-12-12 22:01:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_47516560/article/details/134959944
版权

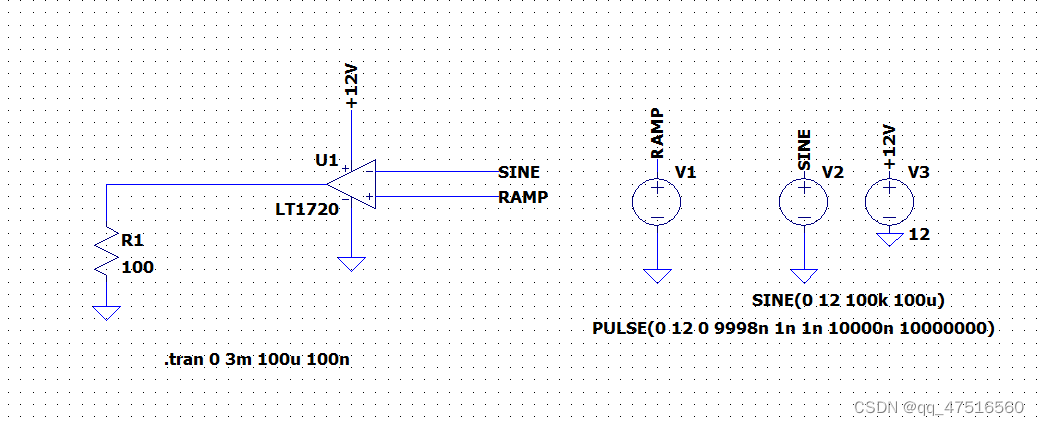

原理图

器件

LT1720比较器，两个电压源分别产生正弦波和锯齿波。

波形和设置

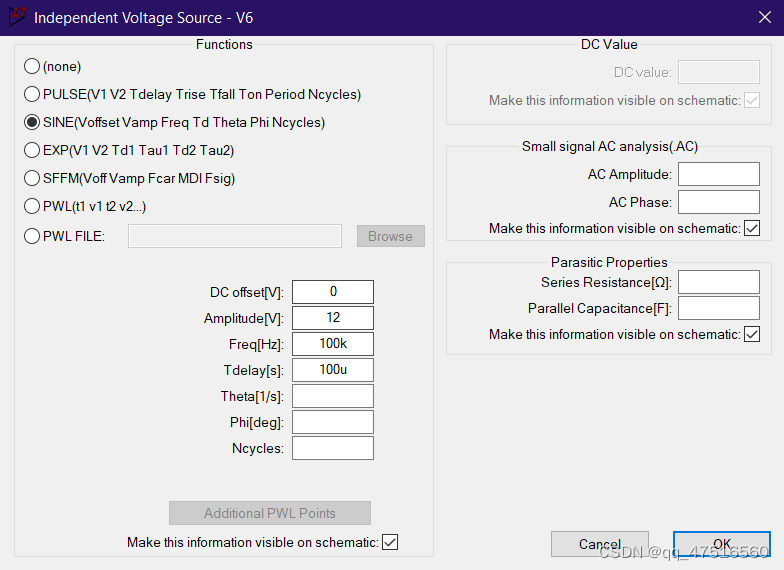

正弦波设置

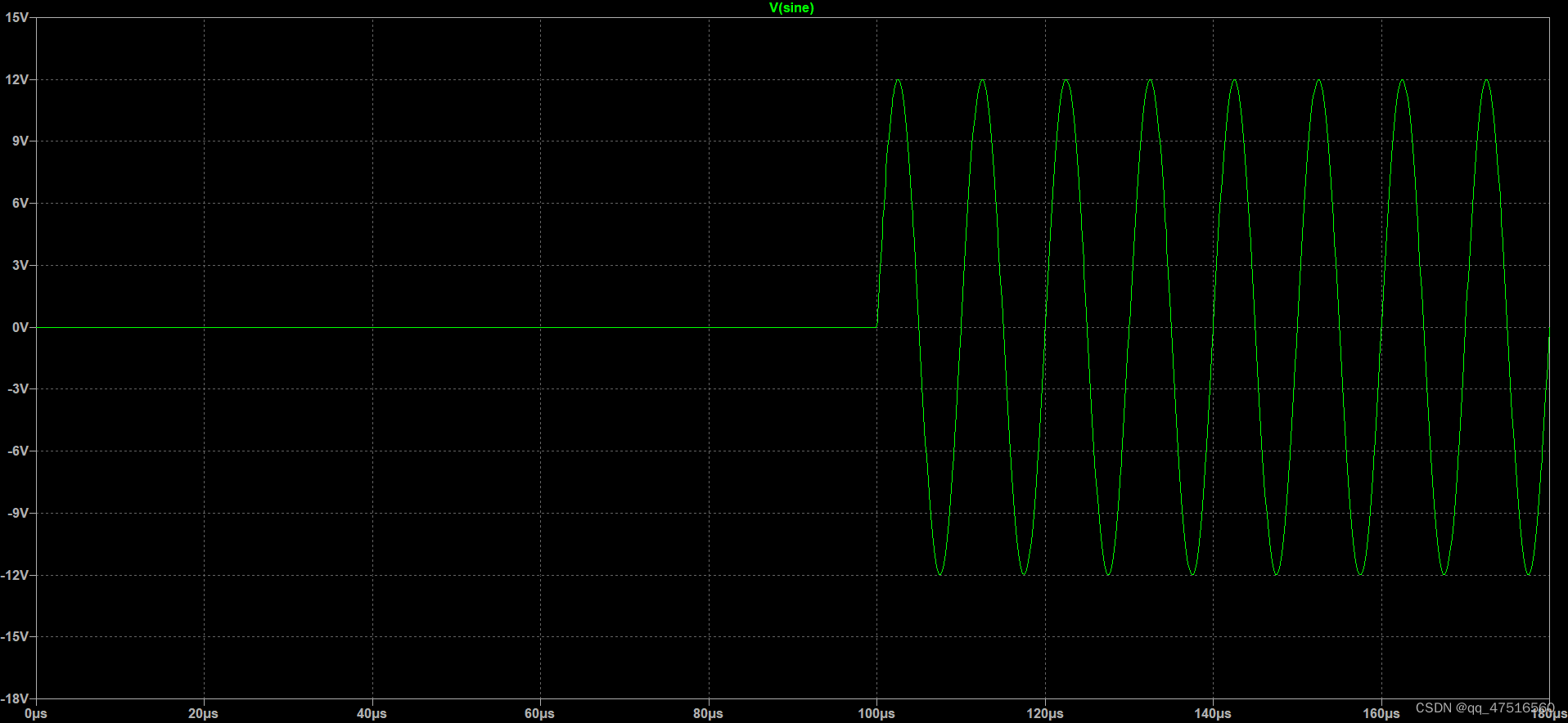

幅度12V，频率100KHz

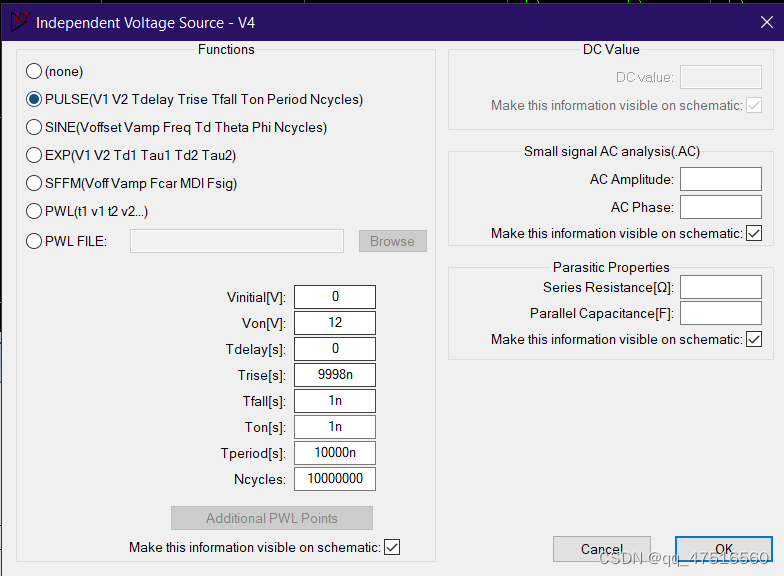

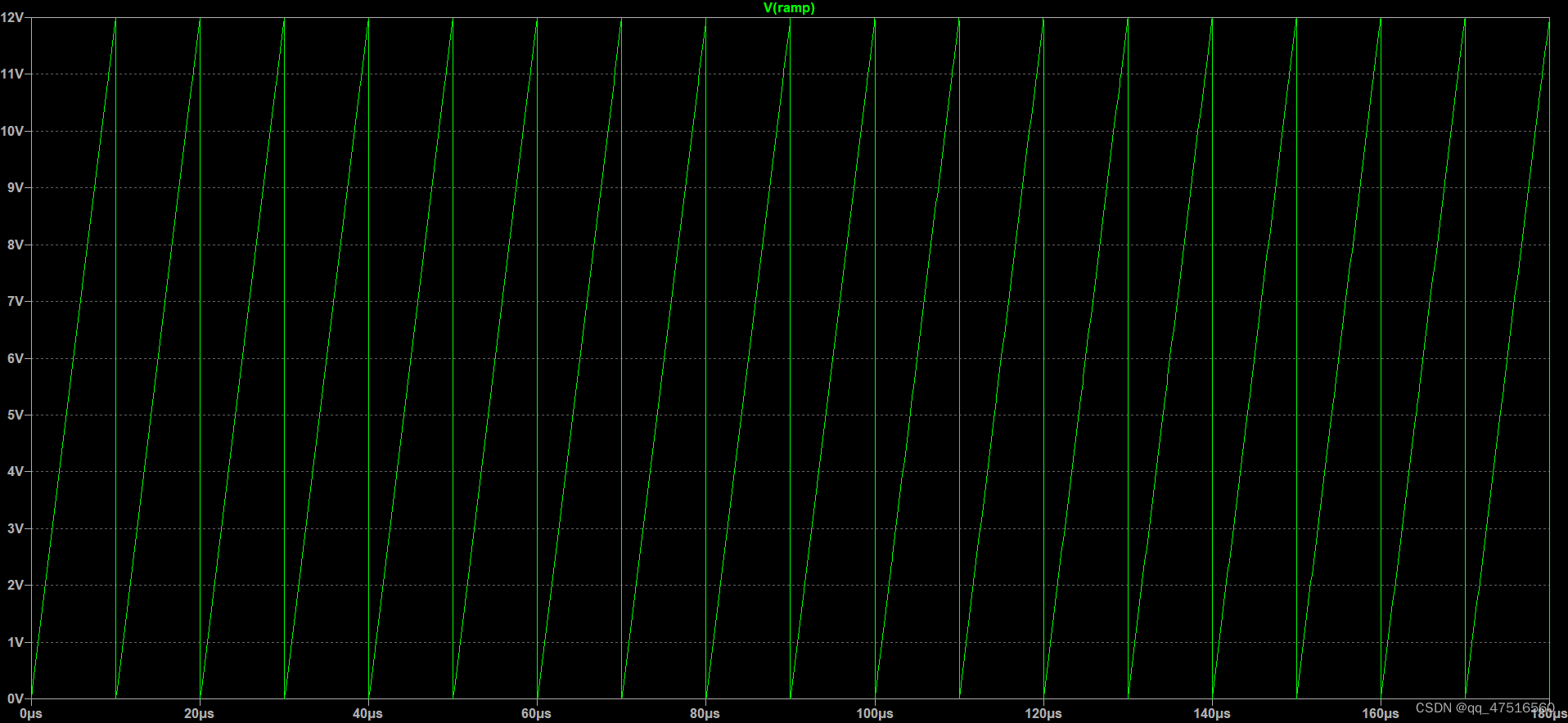

锯齿波设置

仿真得到的PWM波形

经过比较器得到PWM波
