奇数分频电路—5分频（verilog实现）

前言

前文我们讲到，可以通过计数器的方法实现偶数分频，实现方式可以参考4分频电路实现
那么对于奇数分频电路应该如何实现呢？是否也可以通过计数器实现呢？答案是肯定的。这里我们仍然采用计数器的方法实现奇数分频。

占空比不为50%的奇数分频

对于占空比不为50%的电路来说比较简单，这里我们以5分频电路为例。用计数器计数到1时翻转时钟信号，在计数到4时再翻转时钟。这样即可实现5分频电路，且占空比为60%，这里给出实现代码如下：

`timescale 1ns/1ns

module tb();
  reg clk, rst;
  wire clk_out;
  nequal_div_5 dut(.clk(clk),
                   .rst(rst),
                   .clk_out(clk_out)
                  );
  initial begin
    clk <= 0;
    forever begin
      #5 clk <= !clk;
    end
  end
  initial begin
    rst <= 0;
    repeat(2) @(posedge clk);
    rst <= 1;
  end
  initial begin
    #500 $finish;
  end
  endmodule


//no equal divided_5  and the duty cycle is 60%

module nequal_div_5(input clk, input rst, output clk_out);
  reg clk_out;
  reg [3:0] cnt;

  always @(posedge clk or negedge rst) begin //count generate
    if (!rst) begin
      cnt <= 0;
    end
    else if (cnt == 3'b100)
    begin
      cnt <= 0;
    end
    else
      cnt <= cnt + 1'b1;
  end

  always @(posedge clk or negedge rst) begin  //clk divided
    if (!rst) begin
      clk_out <= 0;
    end
    else if (cnt == 1'b1) begin
      clk_out <= ~clk_out;
    end
    else if (cnt == 3'b100) begin
      clk_out <= ~clk_out;
    end
    else
      clk_out <= clk_out;
    end
    endmodule

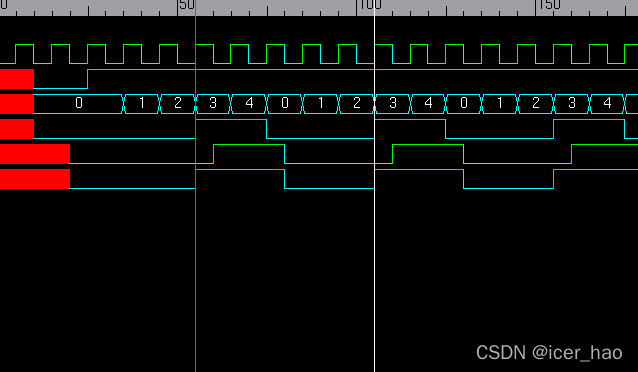

仿真结果如下图：

占空比为50%的5分频电路

对于占空比没有要求的奇数分频实现方式当然简单，那么如何实现%50占空比的要求呢？这里我们在代码中声明了两个新的输出时钟寄存器，分别是clk_p和clk_n，clk_p在计数到2时翻转信号，而clk_n则是在时钟下降沿采样clk_p的值，然后将两者求或，即可得到满足我们要求的输出时钟clk_out
代码如下：

`timescale 1ns/1ns
module tb();
reg clk,rst;
wire clk_out;

equal_div_5 dut(.clk(clk),
                .rst(rst),
                .clk_out(clk_out)
               );

 //clk generate
 initial begin
  clk <= 0;
  forever begin
   #5 clk <= !clk;
  end
end
 //rst signal
 initial begin
   #10 rst <= 0;
   repeat(2) @(posedge clk);
   rst <= 1;
 end
 //finish signal
 initial begin
  #500 $finish;
end
endmodule

module equal_div_5(input clk, input rst, output clk_out);
  reg [2:0]cnt;
  reg clk_p;
  reg clk_n;
  wire clk_out;

  always @(posedge clk or negedge rst)//count module
  begin
    if (!rst) begin;
    cnt <= 0;
  end
  else if (cnt == 3'b100) begin
    cnt  <= 0;
  end
  else begin
    cnt <= cnt +1'b1;
  end
end

  always @(posedge clk or negedge rst)//clk divided
  begin
    if (!rst) begin
      clk_p <= 0;
    end
    else if (cnt == 3'b010) begin
      clk_p <= ~clk_p;
    end
    else if (cnt == 3'b100) begin
      clk_p <= ~clk_p;
    end
    else
      clk_p <= clk_p;
  end
  always @(negedge clk) begin
    clk_n <= clk_p;
  end
  assign clk_out = clk_n | clk_p;
endmodule

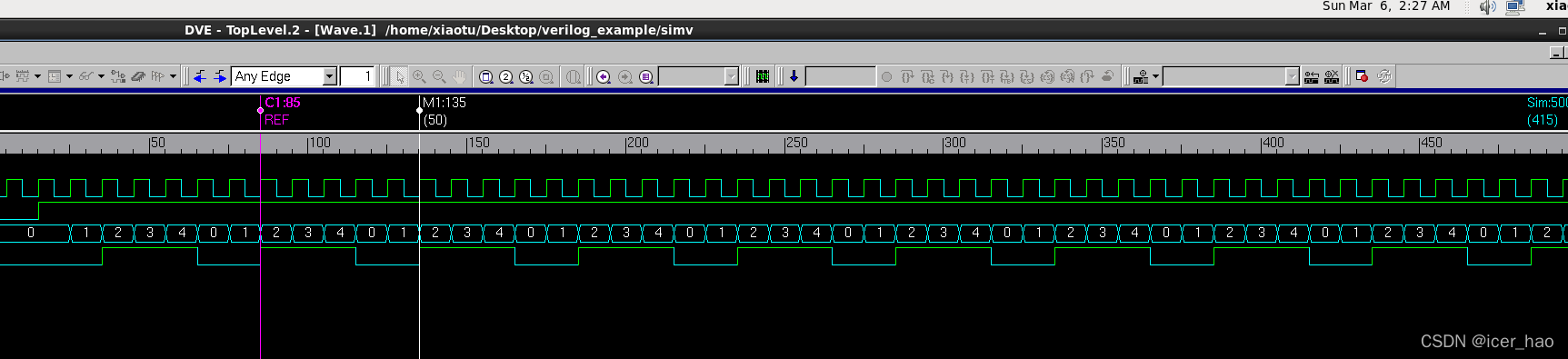

仿真结果可以看到电路的占空比为50%

扩展

同理，我们可以实现任意大小的奇数分频，且占空比为50%。即对于n分频电路，首先在（n-1)/2处进行信号翻转并把值赋给一个寄存器，然后在再其时钟下降沿检测这个寄存器的值，并赋值给另外一个寄存器，然后二者求或，结果就是最终的分频时钟的值。
