之前听别人介绍可以用excal自动生成dbc，然后自己用QT做了一个，因为本次
工具的制作最主要是为了自己可以让canoe工程进行自动收发报文，所以可能和实际需要的有略微差别，最主要的就是我设置的报文类型都是可以周期发送的。
下面介绍下本工具使用方法，

>>>>>免费工具下载链接，视频讲解，点这里<<<<<

有什么问题发我邮箱，邮箱联系比较快，直接发私信，回复不及时
liu_xiaoshuai@foxmail.com

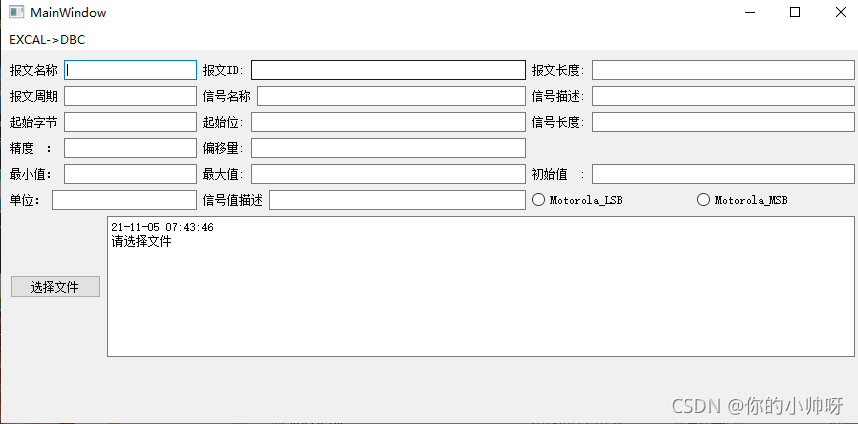

1：打开excalWriteRead.exe工具。

2：这次以3条报文，n条信号举例子，将需要制作dbc的excal的sheet页全选复制，在某个文档（建议桌面）建立一个aaa,xlsx（随意命名，你原本的excel也可以，不用非得aaa）文档，将复制的内容保存到新建的第一个sheet表里，如图：
注意：只认第一个sheet表
aaa.xlsx

3：检查是不是有没有数据的行，即该行信号名称和报文名称都没有，将这样的行删除，如上图，信号之间空行，进行删除，如下图。
删除完的行

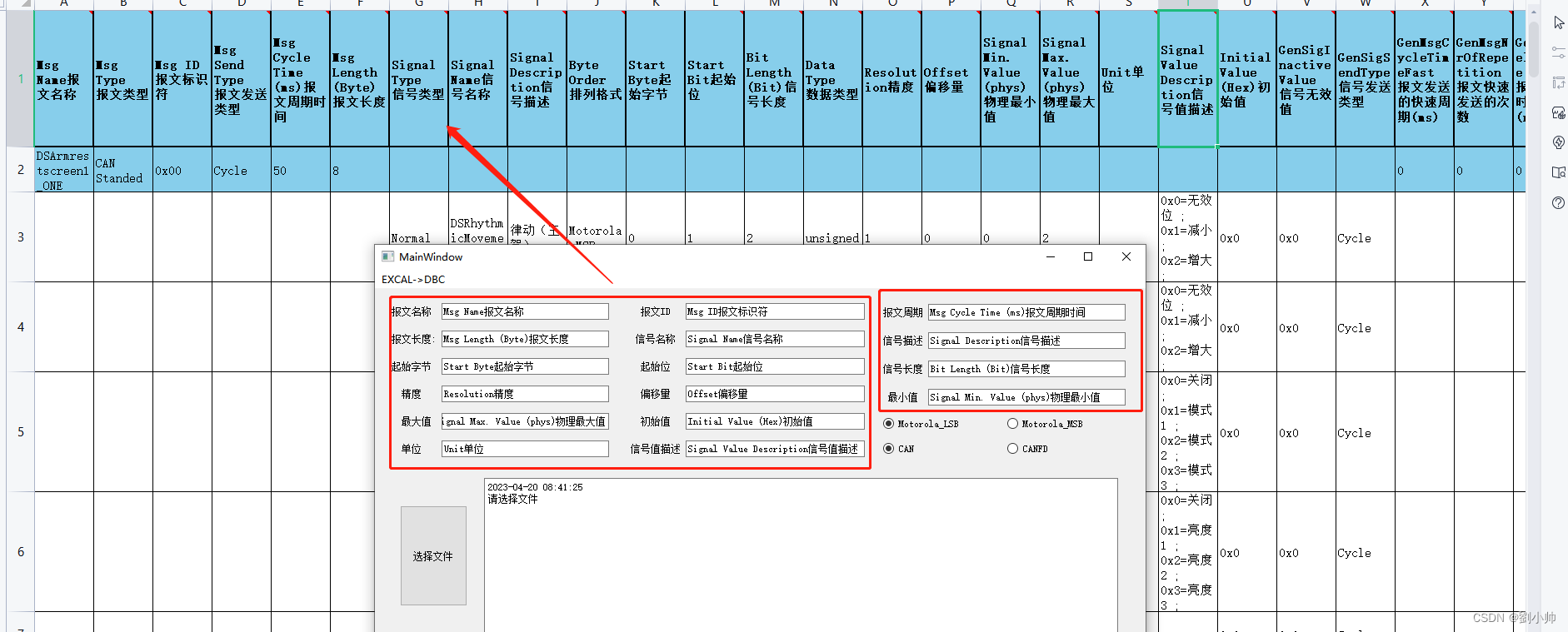

4:修改完成后进行保存，然后将第一行表头对应数据填入excalWriteRead.exe里面。

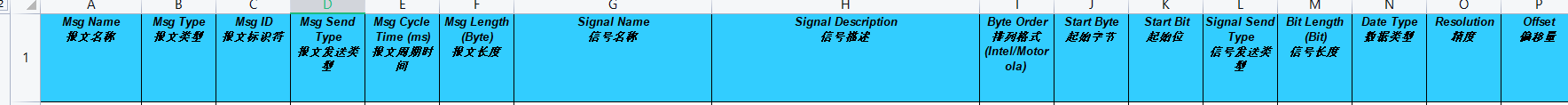

注意:表头一定要在第一行，不在第一行上面的要进行删除

“”备注可忽略：如果多次使用，建议将工具里面的文字替换excel对应表头，保存后直接选择就可以
在这里插入图片描述

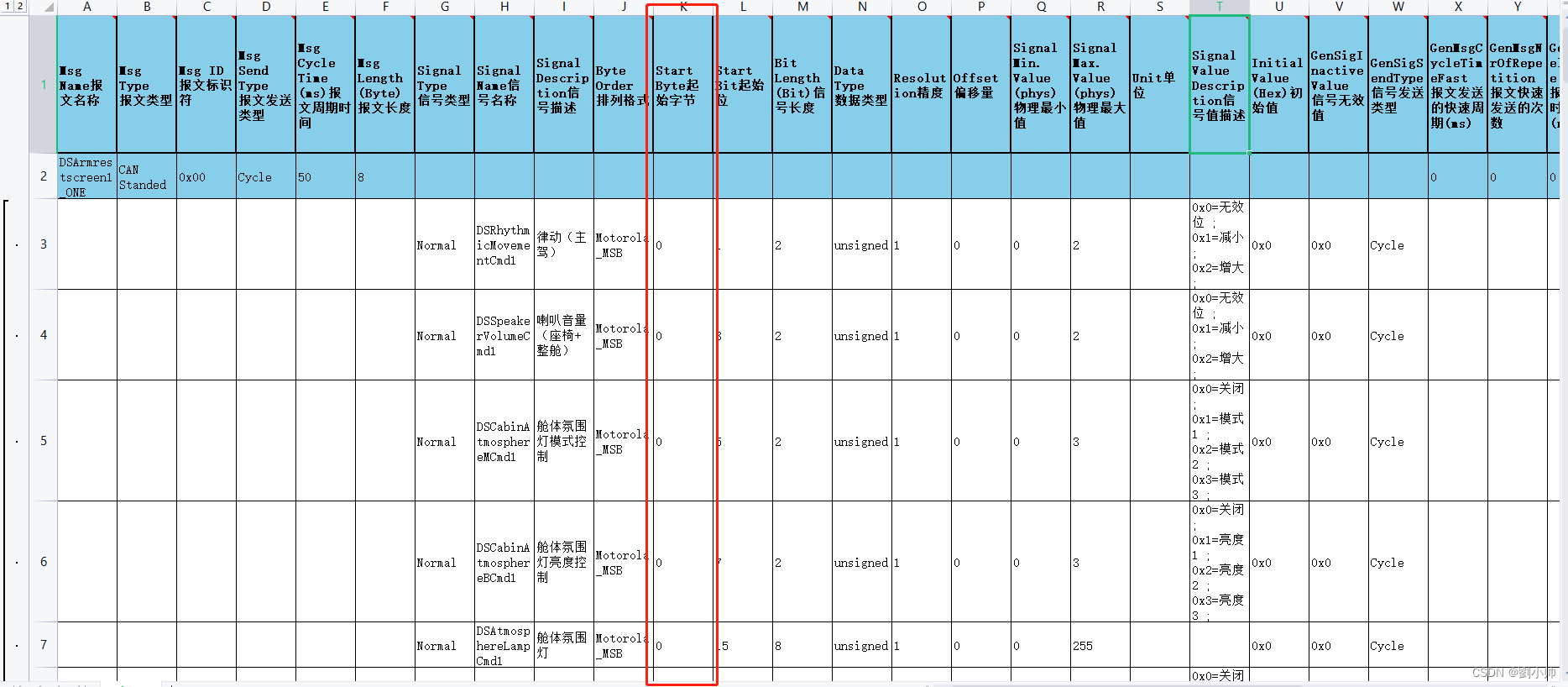

备注可忽略：如果工具里面有excel未包含的列，请私信我（如果没有起始字节这一列，就新建一列，将里面的数据全部写为0，其他情况请私信）
在这里插入图片描述

“”

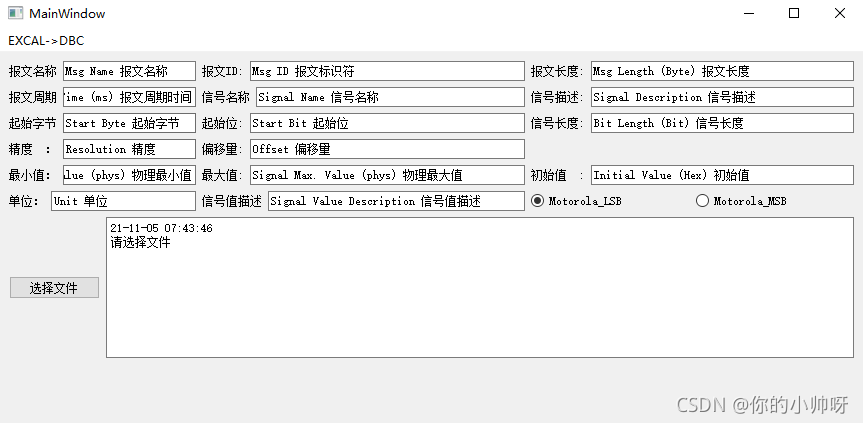

5：填入后样子，实际表头的数据可能不是这样，请判断后进行填写
填写完成

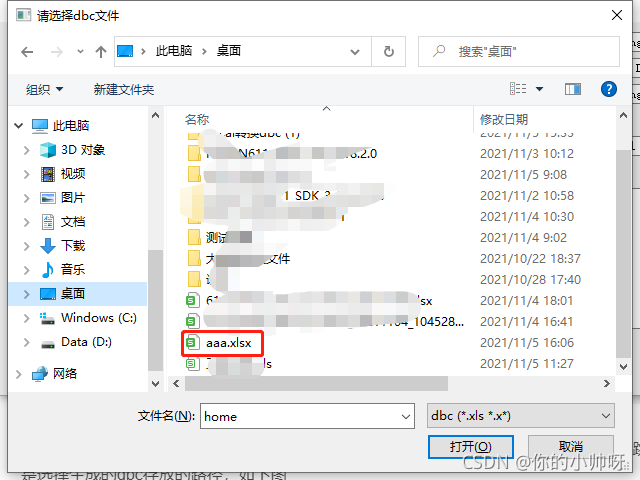

6：点击选择文件，根据路径选择自己新建的aaa.xlsx（自己新建的文件）文件。然后回跳出第二个框，是选择生成的dbc存放的路径，如下图
选择aaa.xlsx

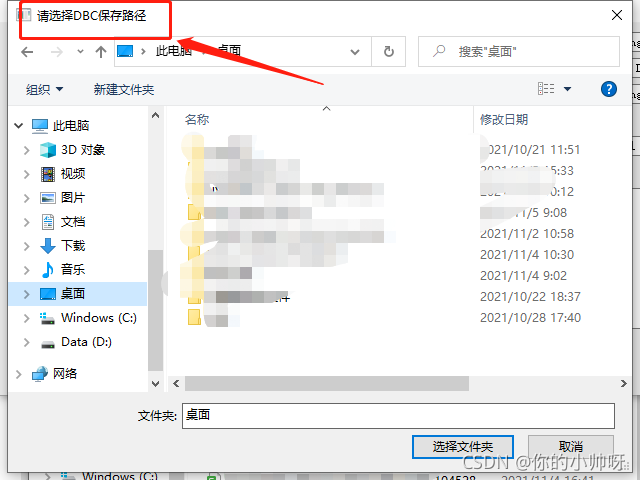

选择保存路径，我选择的桌面

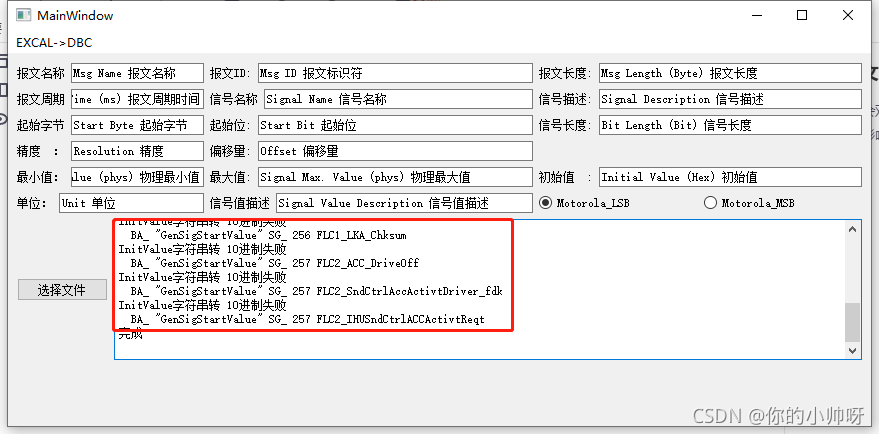

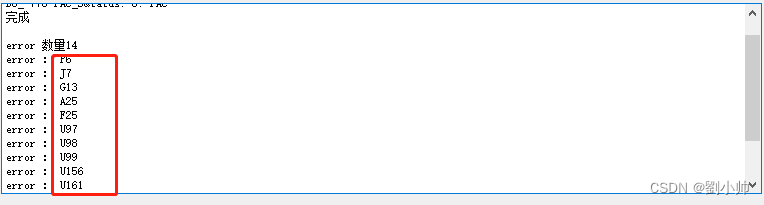

7：新建完成，其中会在框里报一些数据有问题的情况，它会自动生成一个默认值，建议生成完DBC进行自己对比一下
问题信息
8：新增问题行列信息，可在excel里面找到对应的行列的数据，进行修改
在这里插入图片描述
可能错误
报文名称：只支持英文字母，数字，下划线，且不能以数字开头
信号名称：只支持英文字母，数字，下划线，且不能以数字开头
物理最小值：十进制数字
物理最大值：十进制数字
初始值：十进制或者十六进制数字
无效值：十进制或者十六进制数字
精度：十进制数字，可以带小数
起始字节：十进制数字
起始位：十进制数字
信号值描述： 0x0: Actuator is not moving
0x1: Actuator is moving

9：点击X号退出，然后可以查看自己相应路径下是不是生成了一个以new.dbc命名的dbc文件，如果连续生成，会自动删除上一次的文件，切记。

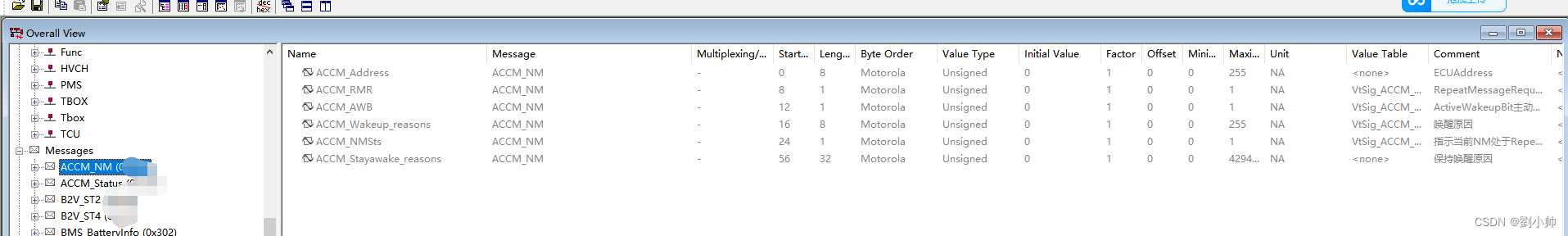

10：查看生成的dbc
在这里插入图片描述

11：如上图，有一部分因为excel里面是汉语，所以会有乱码，如果不介意可以不需要处理。（已经修复）

**备注：因为生成的都是普通帧类型，如果是扩展帧，打开文件，自己修改即可
在这里插入图片描述
**
12：有的因为excel文档的问题，可能会打开失败，可以找我询问。

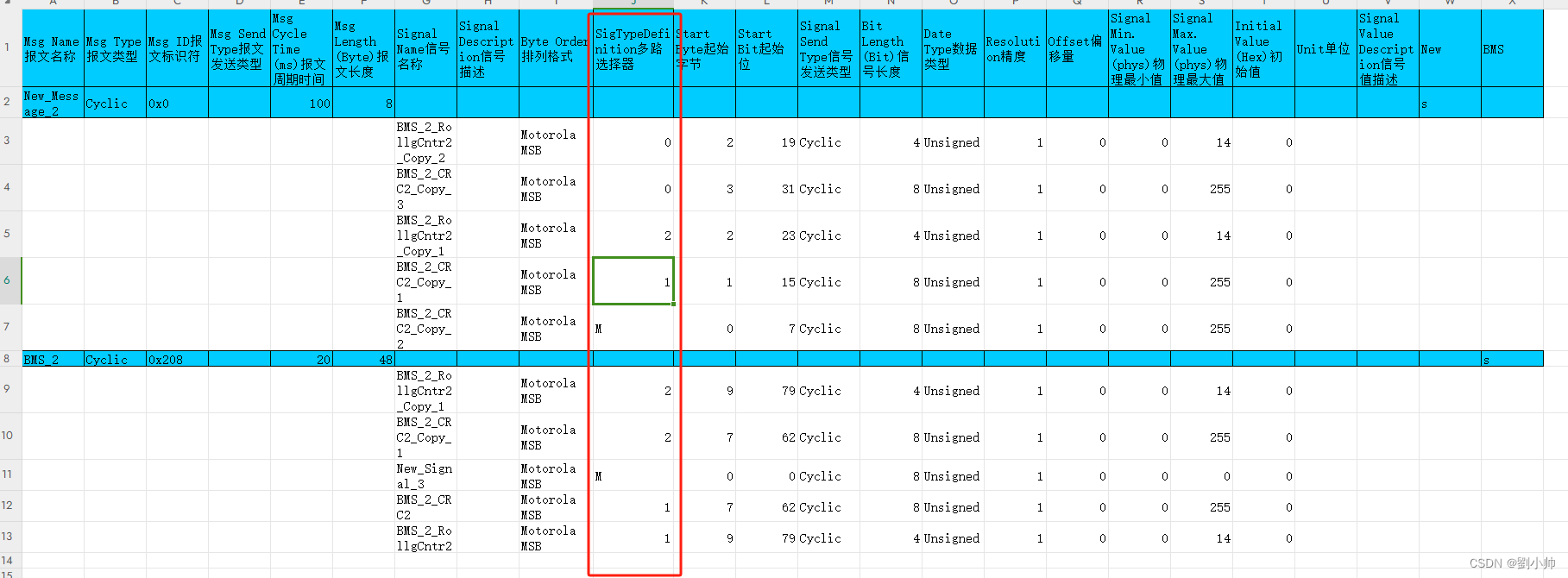

多路选择器使用的图示

1：工具的选择框多路选择器先选择
2：EXCEL表格如图所示
3：判断的信号写为M
4：在哪个组里的写对应的组号，例如1，2，34，5
在这里插入图片描述

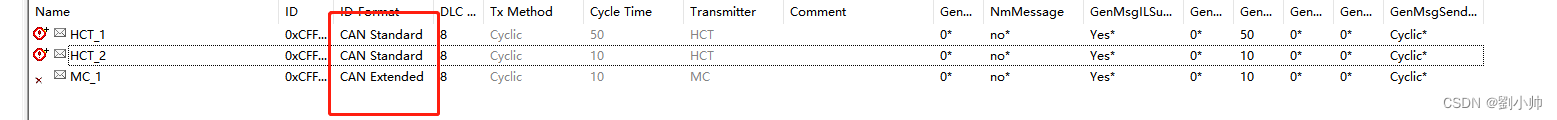

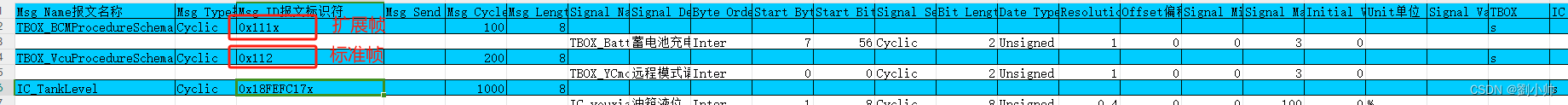

扩展帧使用图示

在这里插入图片描述

注意事项：
1.只能设置为循环，无循环的自动设置为100ms。
2.报文的id不能重复，如果创建dbc完成，一直报错，且未发现错误，一般是这个问题
3.弹出的窗口数据要填写完整，且标题栏只能在excal第一行
4.输出的dbc，打开后，汉语会显示乱码，用notepad++打开后，把所有数据复制到五菱的dbc里面会解决这个问题，这个dbc只是相当于提供了一个dbc的基础数据。不介意乱码可以直接用，会以new.dbc保存，
5.下次执行脚本会删除上次的new.dbc
6.需要用的excal表格，请将所需要的那一sheet表的数据进行复制，粘贴到一个新的excal表里，因为此程序只认sheet1
7.部分数据如果格式不对会自动转为默认值或者忽略，在debug窗口会打印有问题的内容
8.机器不是人工，如果excal表格有些数据有异常会导致dbc打不开，需要用notepad++人工修改对应行内容

声明： 1:本次设计还是有些问题，只供参考，不得用于商业用途。转发请备注链接。
2:如果有什么请把Excel发我邮箱liu_xiaoshuai@foxmail.com。
3.如需私人定制，请私聊我

下附最新网盘地址：更新时间2023-5-6

exce;转dbc工具以后不进行更新，只更新dbc和excel互转工具
https://blog.csdn.net/m0_56315547/article/details/130524440?spm=1001.2014.3001.5502
互转工具更新说明
更新
1.0：EXCEL和dbc互转集成，修改了之前的编码问题，dbc可以正常显示汉语
1.1：excel转dbc表头数据为空，修复
1.2：增加intel的excel转换为dbc，修复了excel转dbc点击按钮不响应的问题

dbc和excel互转
https://blog.csdn.net/m0_56315547/article/details/130524440?spm=1001.2014.3001.5502

以下不再更新

链接：https://pan.baidu.com/s/15xYhg1o_RDMQmis1ot02bg?pwd=dl9x
提取码：dl9x
–来自百度网盘超级会员V6的分享
