CT原理与技术 第2章 扫描成像系统

CT 2 扫描成像系统

\quad

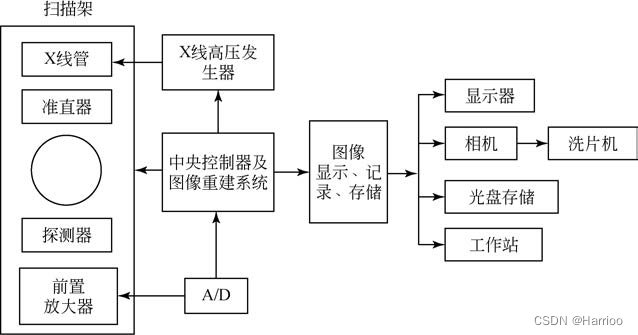

1. 数据采集系统:包含X线高压发生器、X线管、准直器、滤过器、探测器、扫描架、扫描床、前置放大器及接口电路等
2. 图像重建阶段：工作站、计算机
3. 图像显示、记录和存储系统:它包含显示器、光驱、多幅照相机、激光照相机、洗片机等

1 X射线管 (X-Ray Tube)

1.1 球管的基本组成与作用

1.1.1 外壳

\quad 作用：

1. 保证电子在真空管内能够自由加速，运动不受阻挡
2. 隔热与绝缘，因此对外壳材质要求要耐高温

耐热玻璃（Pyrex glass） \quad 较好的隔热、绝缘性能
金属陶瓷（Metal Frame） \quad 绝缘性能提高、冷却好、耐热（适于CT）

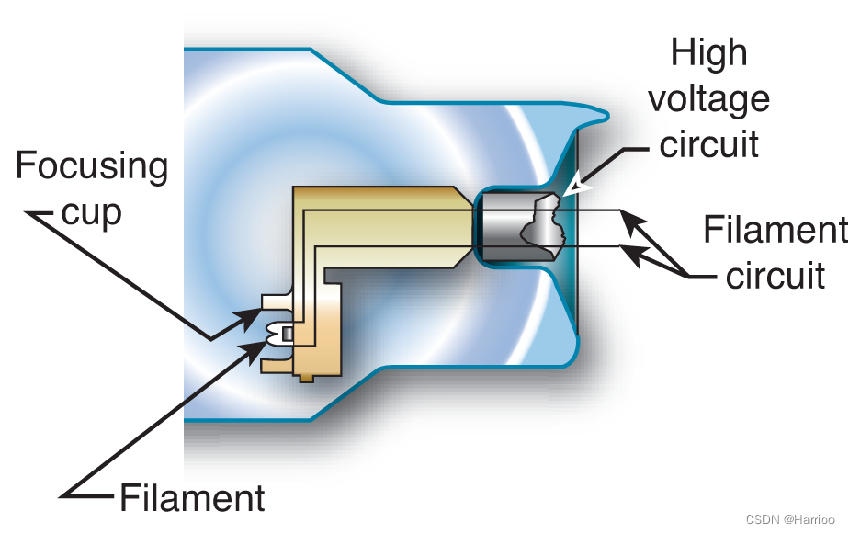

1.1.2 阴极

\quad

\quad 作用 ：发射电子，并使电子聚焦去轰击阳极

1. 灯丝(filament)

发射电子
钨材料 \quad 高的热电子发射率 \quad 高熔点 \quad 螺线管状
管电流大小，通过调节灯丝电压改变

2. 聚焦杯(focusing cup)

1. 把到达阳极的电子聚焦成一个窄束
2. 防止二次电子造成的危害（二次电子即从阳极靶面反射而来的电子）

1.1.3 阳极

电子在阳极受阻，韧致辐射产生X射线

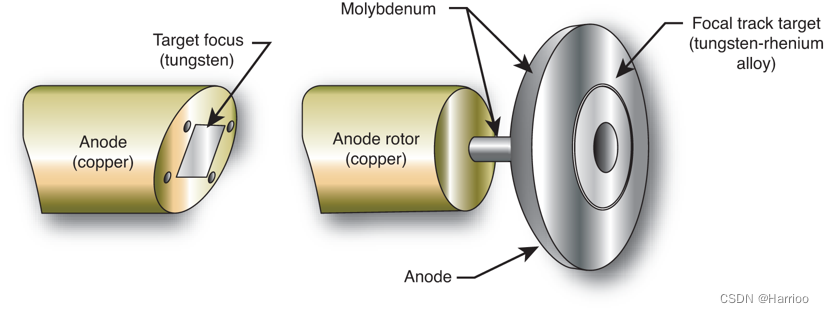

\quad \quad \quad \quad \quad \quad \quad 左为固定阳极 \quad 右为旋转阳极

1. 固定阳极

牙科X射线、部分便携式成像设备
不需在短时间内产生高强度X射线

2. 旋转阳极
   功率大，有效焦点小
   \quad

3. 对阳极的材料要求

   1. 要求原子序数大，辐射X线的强度与靶面材料的院子序数成正比，原子序数大，产生X线质硬，穿透能力强
   2. 要求阳极靶面熔点高

   铼钨合金：弹性、寿命
   钼：高热容量
   石墨：更高热容量

1.1.4 X射线管防护罩

\quad

1.2 球管技术指标

1.2.1 几何参数

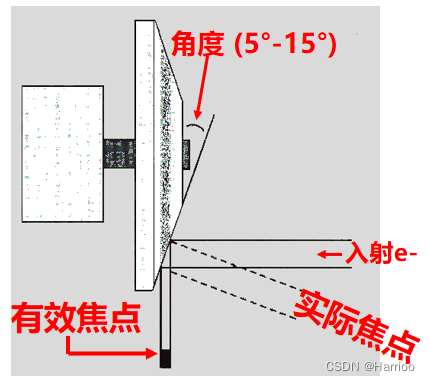

1. 焦点（Focal Spot）

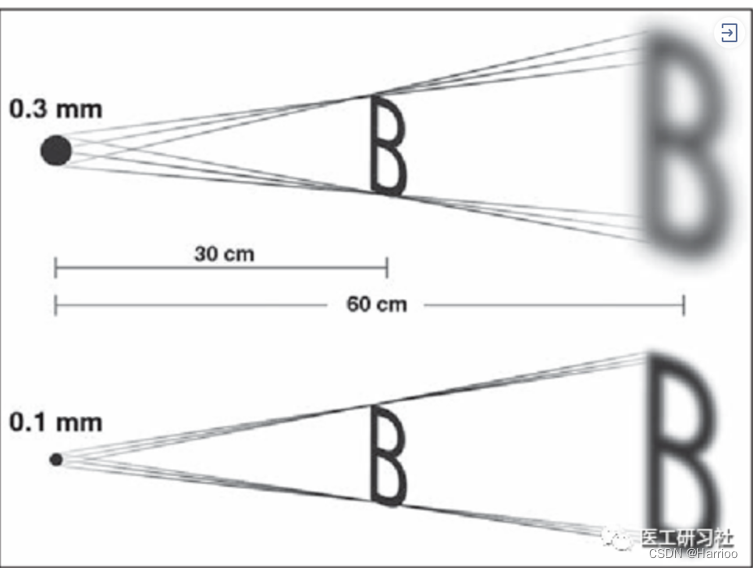

\quad 焦点越小，图像越清晰(半影效应小)

实际焦点：电子撞击在靶上的区域
有效焦点：实际焦点在X射线管的轴线上投影的面积

实际焦点大：散热有利，有效焦点面积大，清晰度下降

2. 阳极倾角（Anode Angle）
   一般选7°

1.2.2 物理参数

1. 最大热容量
   X线管处于最大冷却率时，允许承受的最大热量称为热容量。单位是焦耳（J），但常用HU、KHU、MHU表示

热容量的计算：管电压(kv)x管电流(mA)x曝光时间(s)
例如：
在120kv，300mA，曝光时间为30s，则球管储存了1080kJ的能量，对应热容量为1459kHU

2. 冷却速率
   表示： HU/分
   不是固定值，阳极温度$\uparrow$，冷却速率$\uparrow$，反之越小
   通常只给出最大冷却速率

1.3 球管新技术

1. MRC球管
2. Megacool${}^{TM}$球管
   东芝的
3. Straton球管
   西门子的

1.4 球管的高压发生器

1. 作用:
   1. 提供球管所需的高压电场
   2. 供给球管以灯丝加热电流
2. 性能要求
   要求很高
3. 组成：
   主要由三大模块组成：直流电路DCC、逆变器、高压变压器

   交流输入电路
   整流电路
   逆变器
   高压变压器
   安全保护电路

\quad

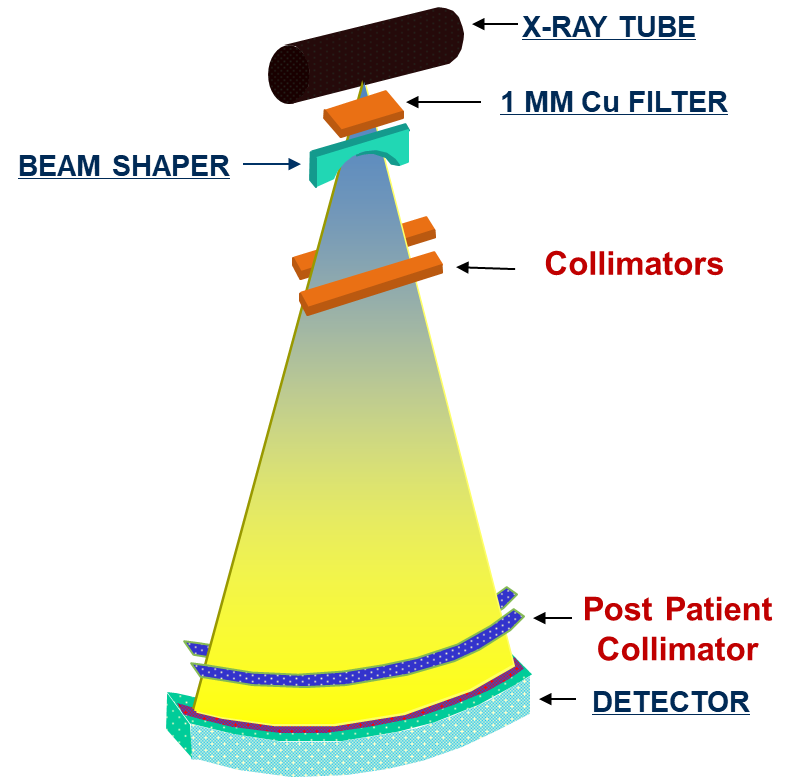

2 滤过器 (filter)

作用：

1. 吸收对CT成像没有贡献的软射线
2. 降低患者剂量并提高射线质量（能谱变窄，近似单能）
3. 骨科检查中非常重要

2.1 平板滤过器

铜或铝制成

2.2 蝴蝶结滤过器或楔形滤过器

使出射射束分布均匀一致

\quad

3 准直器 （collimator）

\quad
\quad
作用：
X 射线的空间定位, 即仅局限于某一空间单元的射线进入人体或探测器, 在不同类型的CT 中, 准直器的作用也不同

3.1 准直器在单层螺旋CT（SSCT）中的作用

1. 前准直器：
   控制扫描层厚
2. 后准直器：
   消除散射
   可不用，如有前后准直器必须精确对准，否则产生伪影

3.2 准直器在多层螺旋CT（MSCT）中的作用

1. 层厚 > 探测器单元大小

1. 前准直器决定Z轴体积覆盖范围
2. 后准直器决定Z轴分辨力（层厚）

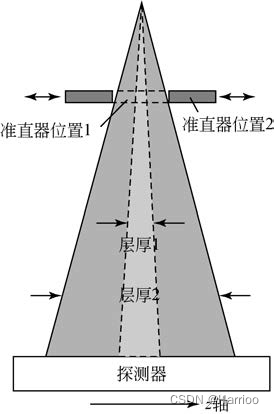

2. 层厚 < 探测器单元大小

前准直器和探测器共同作用来决定层厚
前准直器将射束约束到两个探测器单元的中间部分，从而得到小于探测器单元大小的层厚

\quad

4 探测器 (detector)

是一种将X射线量转换为可记录的电信号的装置

要求要 高探测效率 短响应时间 稳定性好 宽动态范围

4.1 探测器的特性

4.1.1 效率（Efficiency）

是指照射的X射线束转化为有用信号的百分比

1. 量子探测效率(DQE)
   又称为吸收效率，是指辐射进入探测器而被吸收的百分率

$$DQE=\frac{{\int }_0^{E_{max}}\Phi (E)(1-e^{\mu (E)\Delta })}{{\int }_0^{E_{max}}\Phi (E)dE}$$
$\Phi (E)$：为X射线光谱 \qquad $\mu (E)$：探测器的线性衰减洗漱 \qquad $\Delta$：探测器的厚度

虽然DQE能够很好地描述到达探测器的X射线吸收效率，但它不能表征通向探测器而实际到达探测器的光子的百分比值

2. 几何效率(GDE)

$$GDE=\frac{探测器有效宽度}{(探测器有效宽度+失效的空间)}$$

3. 总的探测效率

$$总效率=几何效率\times 吸收效率$$

4.1.2 稳定性（Stability）稳定性是指从某一瞬时到另一瞬时探测器的一致性和还原可能性

4.1.3 响应性（Response Time）

探测器的响应是指探测器接受、记录和抛弃一个信号所需要的时间
一个探测器应瞬时地响应一个信号，然后立即迅速地抛弃该信号并为响应下一个信号做好准备

4.2 探测器的类型

4.2.1 气体探测器

目前仅用于低端的单层面CT中

1. 原理：
   工作原理是基于气体电离作用。入射的X射线使气体发生电离，通过测量电离电流的大小来测量出入射X线的强度

2. 优缺点：

1. 优点：
   压力室越深，压力越大，探测器效率越高 \qquad 耐温度、湿度 \qquad 校准需求低
   响应一致 \qquad 几何效率高 \qquad 便宜 \qquad 长时间稳定 \qquad 没有余晖
2. 缺点：
   效率低 \qquad 需要高的mAs \qquad
   压力降低，探测效率显著下降 \qquad 难以实现2D形状的排列

4.2.2 固体探测器

探测效率高，分辨时间短
闪烁体探测器应用广泛

1. 原理：
   X线照在闪烁晶体上，晶体产生荧光，荧光直接射入光电倍增管或光电二极管，将可见荧光再转换为电流信号。

2. 构成：
   由闪烁晶体（发可见光）和与其耦合的光电转换器件（光电倍增管或光电二极管）组成

3. 过程：


光电阴极：产生光电效应，接受光子而释放出光电子
倍增极：由能够发射二次电子的固体材料组成，对光电阴极射来的光电子数目大约可增加100万倍；
阳极：最后收集电子并输出电信号的电极

4.2.3 光子计数探测器

4.3 思考

为什么大CT不用平板探测器

1.形状不一样：弧形（CT），平板（FPD）
2.扫描对象不一样：相对大（CT），相对小（FPD）
3.散射问题：基本解决（弧形，CT），问题严重（FPD，导致射线量少）

\quad

5 滑环(Slip Ring)

5.1 高压滑环

机架外的高压发生器产生X线管所需的高电压，通过电缆和电刷传输到高压滑环上，而后经高压滑环输入X线管。

优点：
\qquad 高压发生器放在机架外部，可以不受体积重量的限制，发生器功率容量做得大，又不增加旋转机架的重量，使扫描速度更快。而且也不需要担心滑环与电刷接触处因电流过大而引起的温度升高问题。
缺点：
\qquad 易引起机架旋转部件与静止部件、接触臂、电刷之间的高压放电，由此还会引发高压噪声，影响数据采集。

5.2 低压滑环

外部将数百伏的低压经导线和电刷传输到低压滑环上，由低压滑环输送给高频高压发生器，高频高压发生器产生的高电压通过很短的一段高压电缆，给X线管 。

优点：
\qquad 对绝缘要求不高，安全、稳定、可靠
缺点：
\qquad 高频高压发生器体积和重量受到限制，制造大功率的高频高压发生器有相当的技术难度，且增加了旋转部分的重量，扫描速度较高压滑环低
