单向晶闸管

单向晶闸管又称可控硅，它有3个电极，分别是阳极（A极）、阴极（K极）和控制极（G极）。

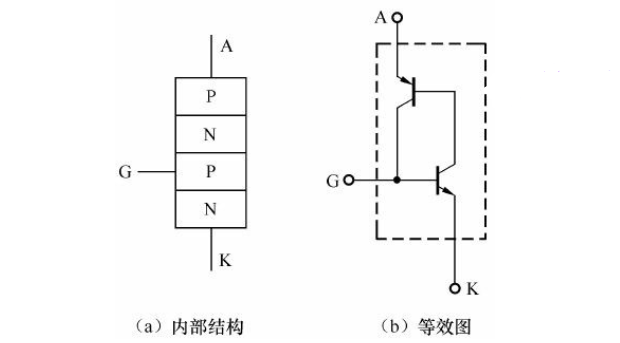

单向晶闸管的内部结构和等效图如图所示。
单向晶闸管有3个极： A极（阳极）、 G极（控制极）和K极（阴极）。单向晶闸管内部结构如图（a）所示，它相当于PNP型三极管和NPN型三极管以图（b）所示的方式连接而成。

工作原理

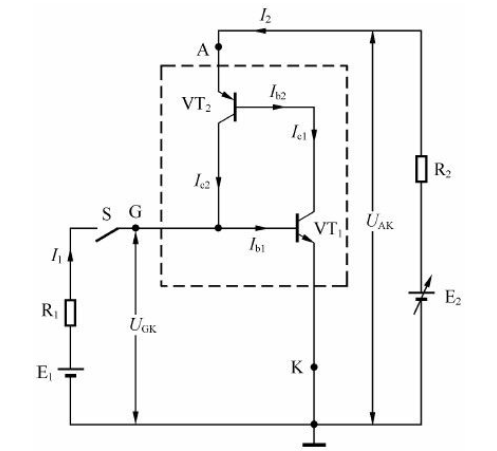

电源E2通过R2为单向晶闸管A、 K极提供正向电压UAK，电源E1经电阻R1和开关S为单向晶闸管G、 K极提供正向电压UGK，当开关S处于断开状态时， VT1无电流Ib1而无法导通， VT2也无法导通，单向晶闸管处于截止状态，电流I2为0A。

如果将开关S闭合，电源E1马上通过R1、 S为VT1提供电流Ib1， VT1导通， VT2也导通（VT2的电流Ib2经过VT1的集电极、发射极）， VT2导通后，它的电流Ic2与E1提供的电流汇合形成更大的电流Ib1流经VT1的发射结， VT1导通更深，电流Ic1更大， VT2的Ib2也增大（ VT2的Ib2与VT1的Ic1相等）， Ic2增大，这样会形成强烈的正反馈，正反馈过程是：

正反馈使VT1、 VT2都进入饱和状态， Ib2、 Ic2都很大， Ib2、 Ic2都由VT2的发射极流入，也即由单向晶闸管A极流入，电流Ib2、 Ic2在内部流经VT1、 VT2后从K极输出。很大的电流从单向晶闸管A极流入，然后从K极流出，相当于单向晶闸管导通。

单向晶闸管导通后，若断开开关S，电流Ib2、 Ic2继续存在，单向晶闸管继续导通。这时如果慢慢调低电源E2的电压，流入单向晶闸管A极的电流（即图中的电流I2）也慢慢减小，当电源电压调到很低时（接近0V），流入A极的电流接近0A，单向晶闸管进入截止状态。

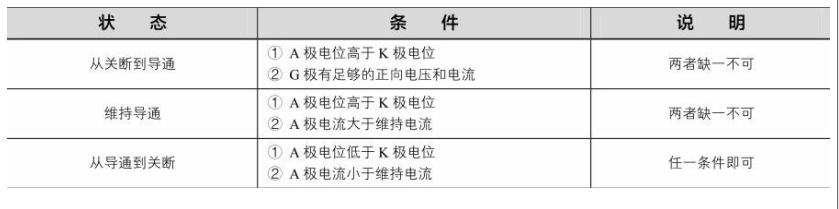

综上所述，单向晶闸管具有以下性质。
① 无论A、 K 极之间加什么电压，只要G、 K极之间没有加正向电压，单向晶闸管就无法导通。
② 只有A、 K极之间加正向电压，并且G、 K极之间也加一定的正向电压，单向晶闸管才能导通。
③ 单向晶闸管导通后，撤掉G、 K 极之间的正向电压单向晶闸管仍继续导通。要让导通的单向晶闸管截止，可采用两种方法：一是让流入单向晶闸管A极的电流减小到某一值Ih（维持电流），二是让A、 K极之间的正向电压UAK减小到0V或为反向电压。

门极可关断晶闸管

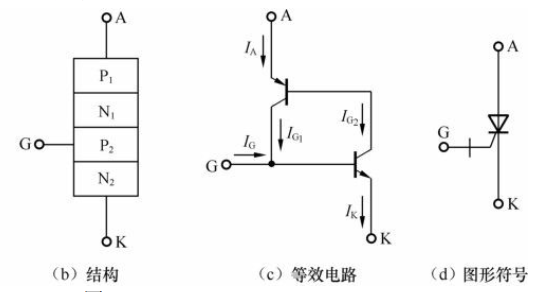

门极可关断晶闸管是晶闸管的一种派生器件，简称GTO。它除了具有普通晶闸管的触发导通功能外，还可以通过在G、 K极之间加反向电压来关断。

工作原理

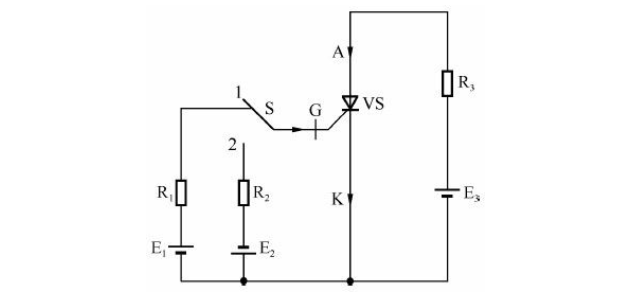

电源E3通过R3为GTO的A、 K极之间提供正向电压UAK，电源E1、 E2通过开关S为GTO的G极提供正压或负压。当开关S置于“1”时，电源E1为GTO的G极提供正压（UGK＞0V）， GTO导通，有电流从A极流入，从K极流出；当开关S置于“2”时，电源E2为GTO的G极提供负压（UGK＜0V），GTO马上关断，电流无法从A极流入。

SCR和GTO的共同点是：给G极加正压后都会触发导通，撤去G极电压会继续处于导通状态；不同点在于给SCR的G极加负压时SCR仍会导通，而给GTO的G极加负压时GTO会关断。
