Weiler-Atherton 算法介绍(简单易懂)

目录

一、算法介绍

二、算法描述

三、算法总结

---

一、算法介绍

  Weiler Atherton多边形裁剪算法是一种允许裁剪凹面算法的算法。与 Sutherland-Hodgman 多边形裁剪算法最主要的区别是，该算法能够裁剪凹多边形，并不留下任何残留物。

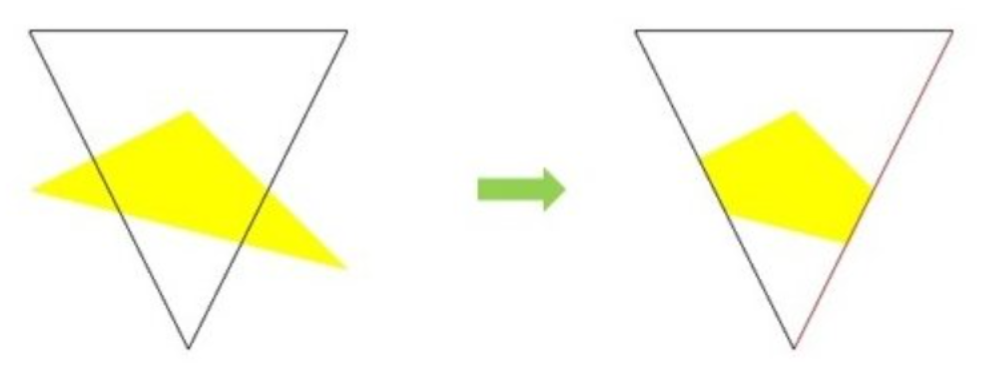

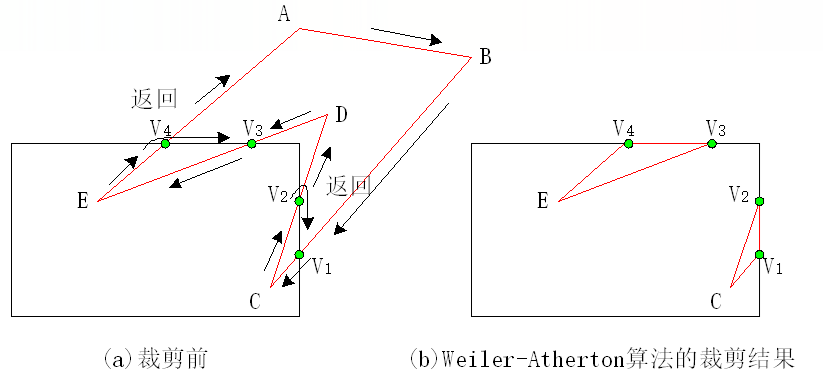

裁剪示意图：

二、算法描述

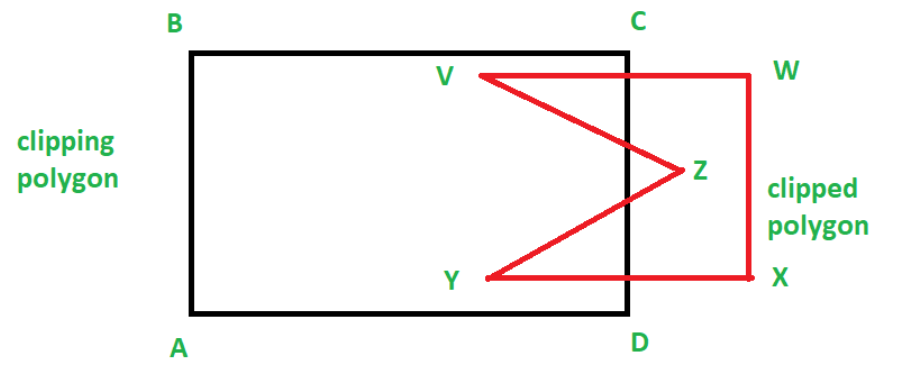

  我们直接以下图举例，来描述使用Weiler-Atherton算法裁剪凹多边形的过程：

黑框是裁剪多边形，红框是被裁剪多边形

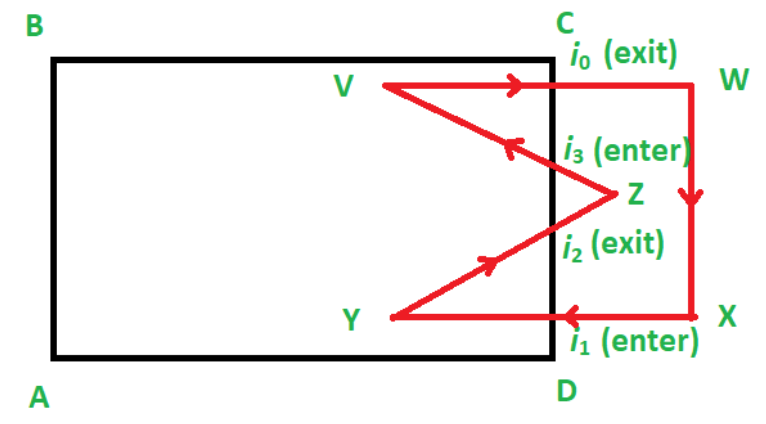

1、标记裁剪多边形和被裁剪多边形的交点，并判断进点与出点(判断方法具体参考Cyrus Beck算法)。

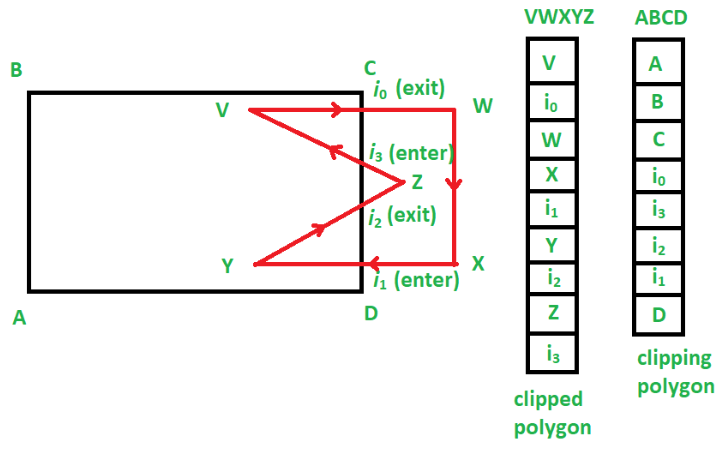

2、建立两个集合，分别存放被裁剪多边形的顶点和裁剪多边形的顶点。

3、开始建立两个集合的联系。

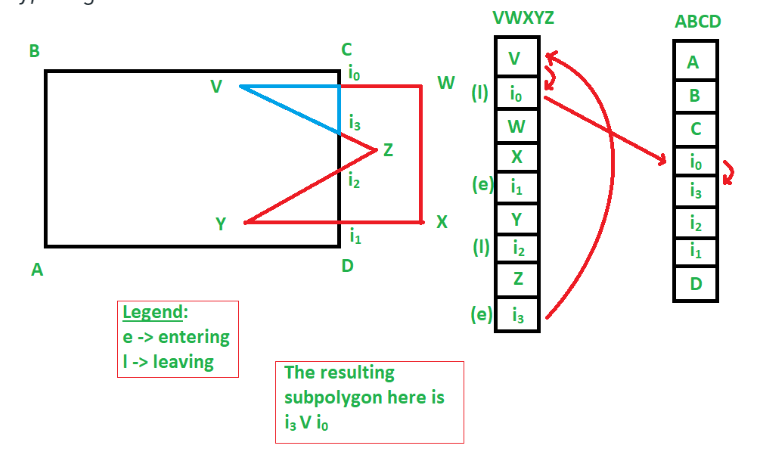

  我们首先访问任意一个进点，这里以 i1 举例。然后依次访问 Y点和i2点后退出：

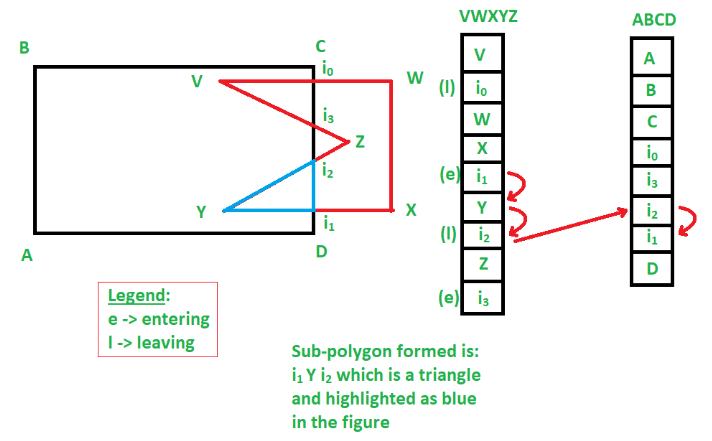

4、同理建立下一个联系：

5、遍历集合，最终结果：

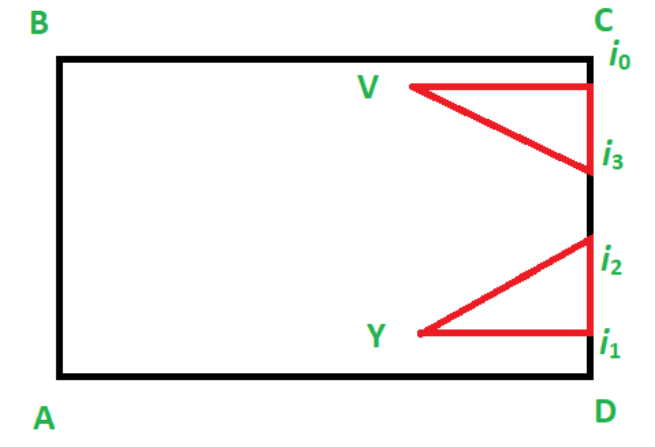

裁剪完成图

  再补几幅图加深下印象ヽ(*^ｰ^)人(^ｰ^*)ノ

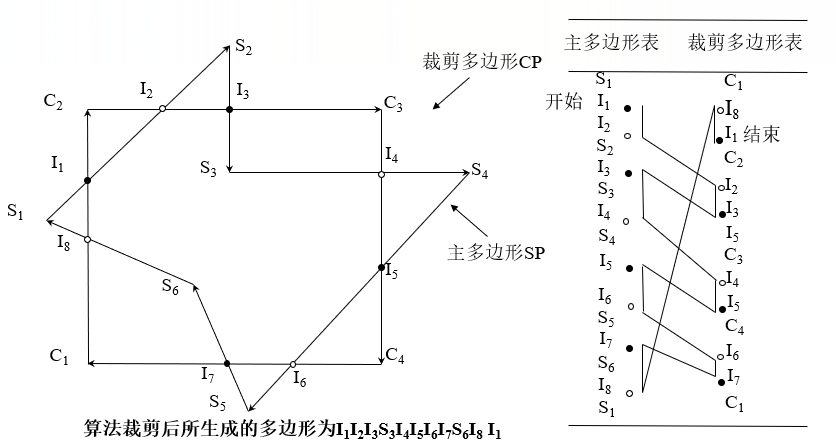

参考图

参考图

三、算法总结

  Weiler Atherton多边形裁剪算法适用于凹、凸、带内环多边形，解决了Sutherland-Hodgman算法有残留的问题。不过Weiler Atherton算法对self-intersecting polygons(多边形自交)束手无策。
