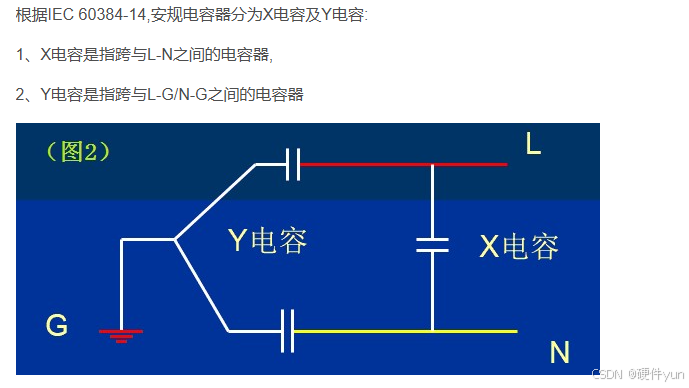

X Y电容是什么，作用是什么?

X电容抑制差模干扰，Y电容抑制共模干扰。

差模和共模的区别是什么？
怎么体现？


一、本质区别

三、电流流向及输出抵消作用的区别

1. 差模：又称串模，其本质是两根线之间的信号差值。它强调的是信号之间的差值关系。
2. 共模：又称对地噪声或对地信号，其本质是指两根线分别对地的噪声或信号。它关注的是信号与地或系统参考点之间的电位差。

   二、特点区别

3. 差模信号：

   • 幅度相等，相位相反。
   • 所有差模电流全流过负载，方向与信号电流方向一致。
   • 在无屏蔽对绞线中，不含噪音的差模信号不产生射频干扰。
   • 常用于抗干扰、提高信号质量和增强信号传输能力等方面。

4. 共模信号：

   • 幅度相等，相位相同。
   • 干扰信号侵入线路和接地之间，干扰电流在两条线上各流过二分之一，以地为公共回路。
   • 可能产生射频干扰。
   • 对于抑制干扰和提高信号质量也非常重要。

5. 差模信号：

   • 差模电流全流过负载，方向与信号电流方向一致。
   • 在对绞线中，差模信号在每一根导线上的电流是以相反方向在一对导线上传送。如果这一对导线是均匀的缠绕，这些相反的电流就会产生大小相等、反向极化的磁场，使它的输出互相抵消。

6. 共模信号：

   • 干扰信号侵入线路和接地之间。
   • 干扰电流在两条线上各流过二分之一。
   • 在对绞线中，共模信号的共模电流在两根导线上以相同方向流动，电流产生大小相等、极性相同的磁场，它们的输出不能相互抵消。
