作者介绍:张吉,从事于搜推/LLM 的训练优化,专注于系统底层/网络优化。
背景
随着大型模型的参数量从十亿量级跃升至万亿级别,其训练规模的急剧扩张不仅引发了集群成本的显著上涨,还对系统稳定性构成了挑战,尤其是机器故障的频发成为不可忽视的问题。对于大规模分布式训练任务而言,可观测性能力成为了排查故障、优化性能的关键所在。所以从事大型模型训练领域的技术人,都会不可避免地面临以下挑战:
-
训练过程中,性能可能会因网络、计算瓶颈等多种因素而不稳定,出现波动甚至衰退;
-
分布式训练是多个节点协同工作的,任一节点发生故障(无论是软件、硬件、网卡或 GPU 问题),整个训练流程均需暂停,严重影响训练效率,而且浪费宝贵的 GPU 资源。
但在实际的大模型训练过程中,这些问题是很难排查的,主要原因如下:
-
训练过程为同步操作,很难通过整体性能指标来排除此时哪些机器出现问题,一个机器慢可以拖慢整体训练速度;
-
训练性能变慢往往不是训练逻辑/框架的问题,通常为环境导致,如果没有训练相关的监控数据,打印 timeline 实际上也没有任何作用,并且同时存储 timeline 文件的存储需求也较高;
-
分析工作流复杂,比如训练 hang 住时,需要在 torch 超时前完成所有栈的打印再去分析,面对大规模任务时很难再 torch 超时内完成
在大规模分布式训练作业中,可观测的能力对于问题排查和性能提升显得尤为重要。蚂蚁在大规模训练的实践中,通过开发 xpu_timer 库,来满足 AI 训练的可观测性需求。
未来我们会将 xpu timer 开源到 DLRover 中,欢迎大家一起合作共建 :)
xpu_timer 库是一款 profiling 工具,通过截获 cublas/cudart 库,使用 cudaEvent 为训练中的矩阵乘/集合通讯操作进行计时的工具,同时有 timeline 分析,hang 检测,hang 栈分析等功能,设计上支持多种异构平台。该工具具备以下特点:
-
对代码无入侵,对训练性能无损耗,可以常驻于训练进程;
-
对用户无感,框架无关
-
低损耗/精度高
-
可进行指标聚合/投递,便于数据的进一步处理与分析;
-
信息存储效率高
-
便捷的交互接口:提供友好的对外接口,便于与其他系统集成及用户直接操作,加速洞察与决策过程。
设计方案
首先,针对训练 hang/性能下降的问题,我们设计了一个常驻的 kernel 计时:
-
大部分场景下训练 hang 住是 nccl 操作导致,通常情况只需要记录矩阵乘与集合通讯即可;
-
针对单机出现性能下降(ECC,MCE),只需要记录矩阵乘即可,同时分析矩阵乘也可以查看用户的矩阵形状是否科学,发挥出 tensorcore 的最大性能,各个框架实现矩阵乘时直接使用 cublas。
因此我们设计在 kernel launch 层进行截获,运行时设置 LD_PRELOAD 即可对关注的操作进行 tracing。该方法只能用于动态链接的情况,目前主流的训练框架均为动态链接。
针对 NVIDIA 的 GPU,我们可以关注如下符号:
-
ibcudart.so
-
-
cudaLaunchKernel
-
cudaLaunchKernelExC
-
-
libcublas.so
-
-
cublasGemmEx
-
cublasGemmStridedBatchedEx
-
cublasLtMatmul
-
cublasSgemm
-
cublasSgemmStridedBatched
-
在适配不同硬件时,通过不同模板类来实现不同的 tracing 功能。
Workflow

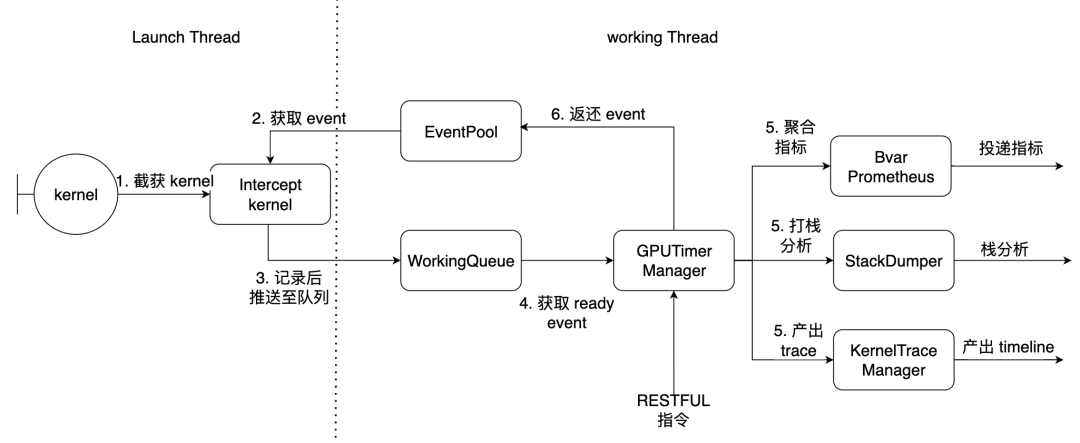

以 PyTorch 为例,Launch Thread 为 torch 主线程,working thread 为 library 内部的工作线程。这里截获上述描述的 7 个 kernel
使用方法&效果
前置条件
-
NCCL 静态编译至 libtorch_cuda.so
-
torch 动态链接 libcudart.so
如果 NCCL 时动态链接的,可以提供自定义函数偏移,运行时动态解析。
安装好 Python 包后会有如下命令行工具
xpu_timer_gen_syms | 用于动态生成解析 nccl 的 library 动态注入函数偏移 |
xpu_timer_gen_trace_timeline | 用于生成 chrome trace |
xpu_timer_launch | 用于挂载 hook 包 |
xpu_timer_stacktrace_viewer | 用于生成超时后的可视化栈 |
xpu_timer_print_env | 打印 libevent.so 地址 打印编译信息 |
xpu_timer_dump_timeline | 用于触发 timeline dump |
LD_PRELOAD 用法:
XPU_TIMER_XXX=xxx LD_PRELOAD=`path to libevent_hook.so` python xxx
实时动态抓取 timeline
每个 rank 均有一个端口服务,需要同时给所有 rank 发送命令,启动端口为 brpc 服务端口
每个 rank trace 数据大小为 32B,保存 1000 条,大小为 32K,生成的 timeline json 大小为 150K * world size,远远小于 torch 的 timeline
基本用法
usage: xpu_timer_dump_timeline [-h]
--host HOST 要 dump 的 host
--rank RANK 对应 host 的 rank
[--port PORT] dump 的端口,默认 18888,如果一个 node 用了所有的卡,这个不需要修改
[--dump-path DUMP_PATH] 需要 dump 的地址,写绝对路径,长度不要超过 1000
[--dump-count DUMP_COUNT] 需要 dump 的 trace 个数
[--delay DELAY] 启动这个命令后多少秒再开始 dump
[--dry-run] 打印参数
单机情况
xpu_timer_dump_timeline \
--host 127.0.0.1 \
--rank "" \
--delay 3 \
--dump-path /root/lizhi-test \
--dump-count 4000
多机情况
# 如下图所示,如果你的作业有 master/worker 混合情况(master 也是参与训练的)
# 可以写 --host xxx-master --rank 0
# 如果还不确定,使用 --dry-run
xpu_timer_dump_timeline \
--host worker \
--rank 0-3 \
--delay 3 --dump-path /nas/xxx --dump-count 4000
xpu_timer_dump_timeline \
--host worker --rank 1-3 \
--host master --rank 0 --dry-run
dumping to /root/timeline, with count 1000
dump host ['worker-1:18888', 'worker-2:18888', 'worker-3:18888', 'master-0:18888']
other data {'dump_path': '/root/timeline', 'dump_time': 1715304873, 'dump_count': 1000, 'reset': False}
之后会在对应的 timeline 文件夹中增加如下文件
之后在这个文件下下运行 xpu_timer_gen_trace_timeline
xpu_timer_gen_trace_timeline
会生成 3 个文件:
-
merged_tracing_kernel_stack 辅助文件,火焰图原始文件
-
trace.json 合并后的 timeline
-
tracing_kernel_stack.svg,矩阵乘/nccl 的 callstack
一个 llama-recipes 32 卡 sft 分析的 case

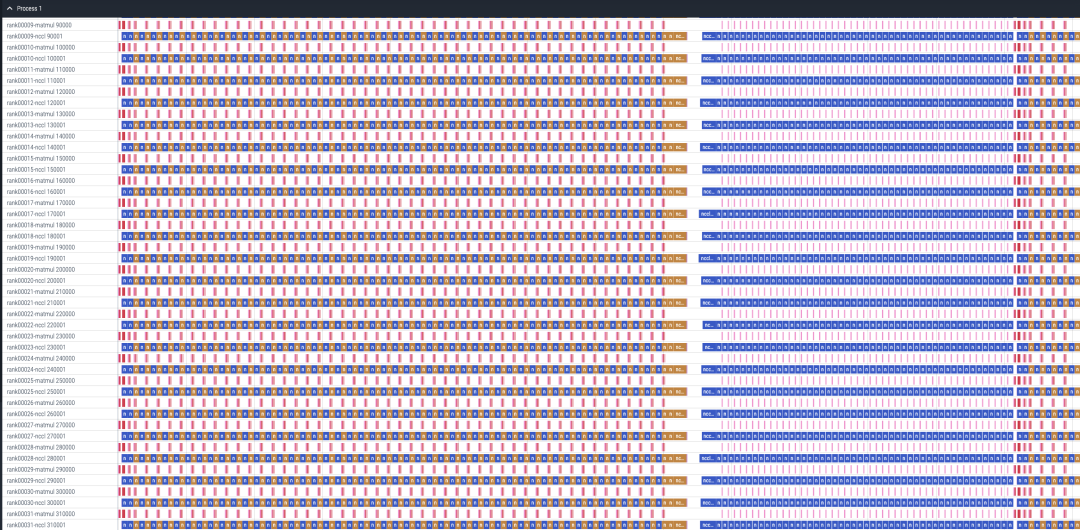

timeline 大致如下,每个 rank 会展示 matmul/nccl 两行,所有 rank 都会展示。
注意,这里是没有前向/反向信息的,大致可以用时长来判断,反向是前向的 2 倍

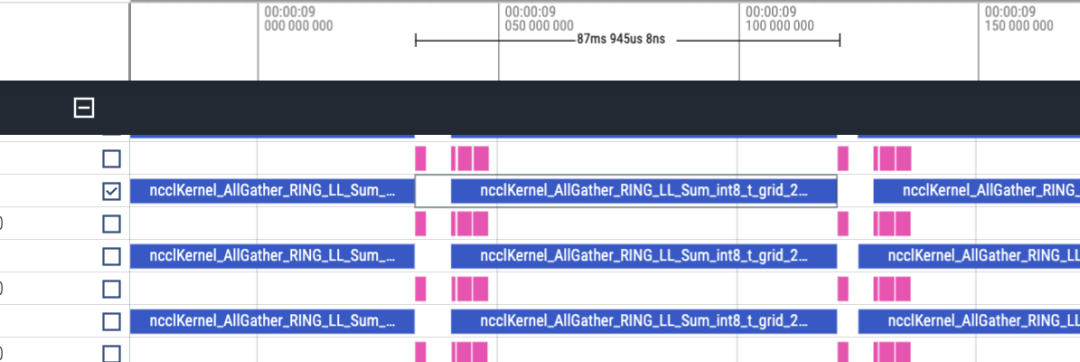

前向 timeline,大约 87ms

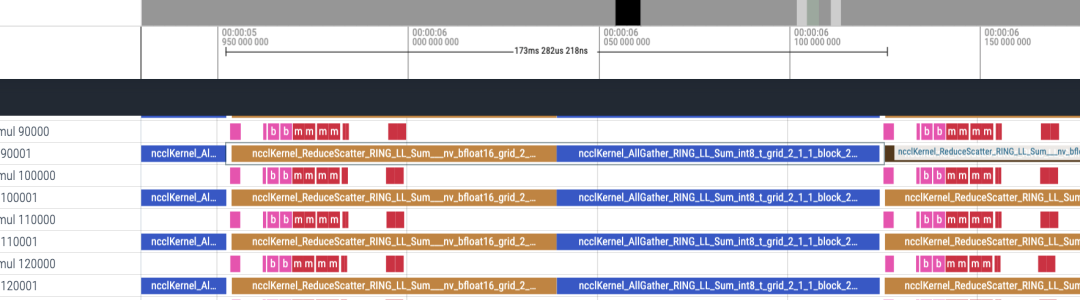

反向 timeline 大致 173ms
一共 48 layer,共耗时(173+87)*48 = 12480ms,再加上 lmhead, embedding 等其他操作,约 13s,整体时间是对的上的。并且通过 timeline 发现通讯时间远远大于计算时间,可以确定是通讯导致的瓶颈。
hang住栈分析
用 pip 安装好包后,可以通过命令行工具进行分析,默认 kernel 超过 300 秒后会打印具体的栈信息,svg 图拖到 chrome 中即可观看,分别使用 pstack/py-spy 来打印对应的栈,打印结果在训练进程的 stderr 中。
如果通过 conda 安装了 gdb,会使用 gdb 的 python api 来获取栈,可以获取到 lwp 名字,默认安装的 gdb8.2 有时候获取不到,conda gdb 默认地址为 /opt/conda/bin/gdb

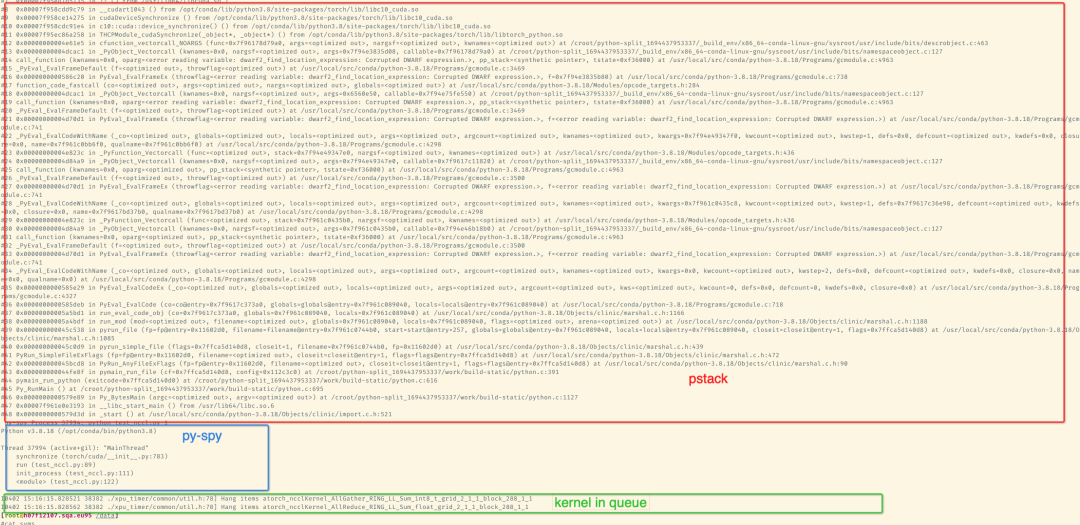

以下为一个 2 卡模拟 NCCL 超时的栈:
以下为一个单机 8 卡 llama7B sft 训练的例子
通过 python 包提供的工具,可以生成聚合栈的火焰栈图,这里可以看到没有 rank 1 的栈,因为在 8 卡训练时通过 kill -STOP rank1 模拟 hang,因此 rank1 处于 stop 状态。
xpu_timer_stacktrace_viewer --path /path/to/stack
运行后会在 path 中生成两个 svg,分别为 cpp_stack.svg, py_stack.svg
在合并栈时,我们认为相同的 callpath 可以合并,也就是这个 stacktrace 完全一致,因此卡在主线程的地方大多会一样,但是如果有一些 loop,活跃的线程,打印的栈顶可能会不一致,但是在底层运行的会是相同的栈,比如 python 栈中线程都会卡在 _bootstrap@threading.py 上,另外火焰图的 samples 数没有任何意义。

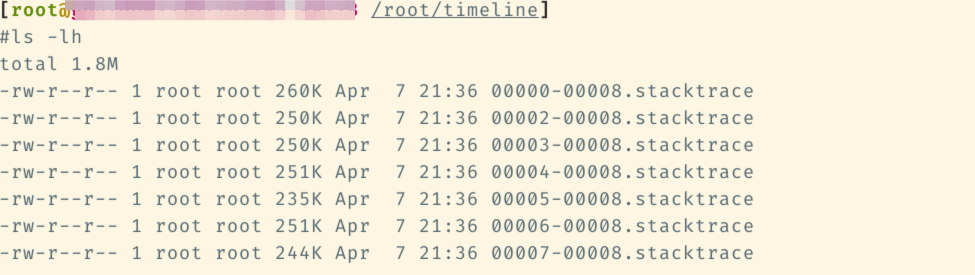

当检测到 hang 后,所有的 rank 生成对应的 stacktrace 文件(rank1 suspend 了,所以没有),每个文件中包含了 python/c++ 的完整栈。

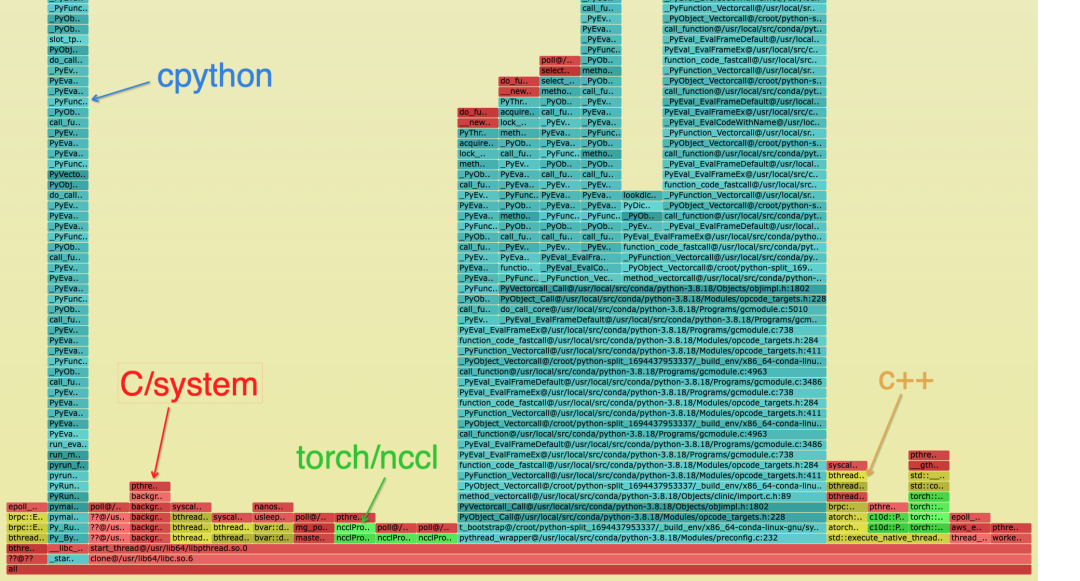

合并后的栈如下所示,用不同的颜色区分栈的类别,在 python 栈上可能只有青色和绿色:
-
青色是 CPython/Python
-
红色是 C/其他系统相关
-
绿色是 Torch/NCCL
-
黄色是 C++

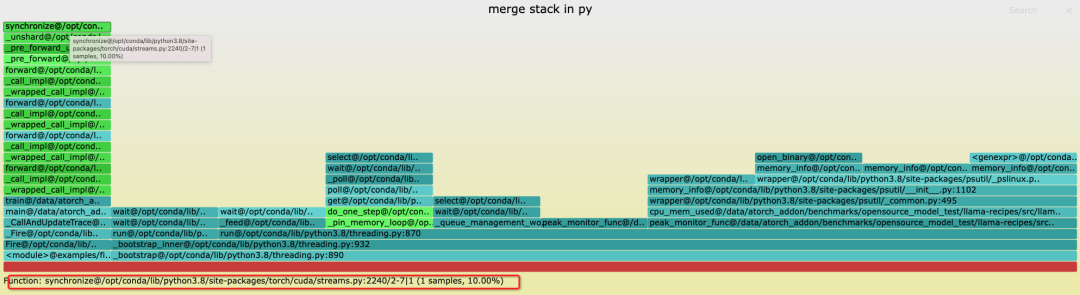

Python 栈如下,其中蓝色的框图为具体的栈,命名规则为:
func@source_path@stuck_rank|leak_rank
-
func 当前函数名,如果 gdb 获取不到会显示 ??
-
source_path,这个符号在进程中的那个 so/source 地址
-
stuck_rank 代表哪些 rank 的栈进入到这里,连续的 rank 号会被折叠为 start-end,如 rank 0,1,2,3 -> 0-3
-
leak_rank 代表哪些栈没有进入到这里,这里 rank 号同样会被折叠
所以图中的含义为 rank0,rank2-7 都卡在了 synchronize 下,1 rank 没有进来,因此可以分析 rank1 有问题(实际被 suspend 了)。这个信息只有在栈顶才会被添加

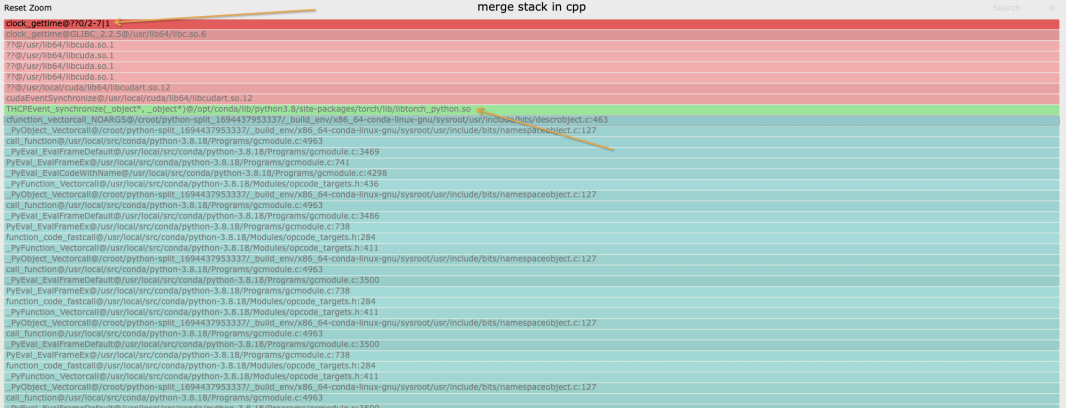

与之对应的可以看到 cpp 的栈
可以看到主线程卡到了 synchronize 中,最终卡到了 cuda.so 中的获取时间上,同样是只有 rank1 没有这个栈
可以认为 __libc_start_main 所在的栈代表进程的 entrypoint
通常,可以认为栈最深的链路只有一个,如果出现了分叉,证明不同的 rank 卡在了不同的链路上。
Kernel 调用栈分析

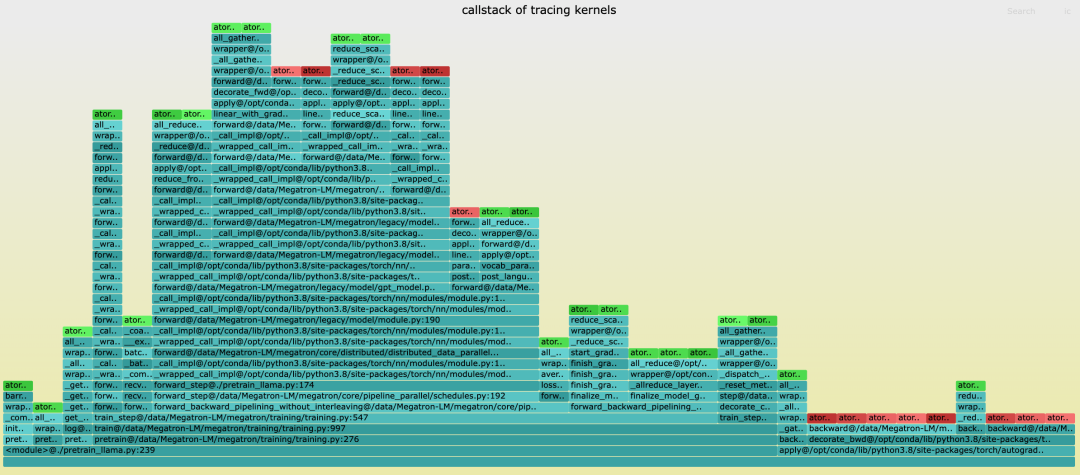

timeline 中不像 torch 的 timeline 有 callstack,对此在生成 timeline 时会生成对应的栈
文件名是 tracing_kernel_stack.svg,将这个文件拖到 chrome 中即可观察
-
绿色的是 NCCL 操作
-
红色的是 matmul 操作
-
青色的是 Python 栈

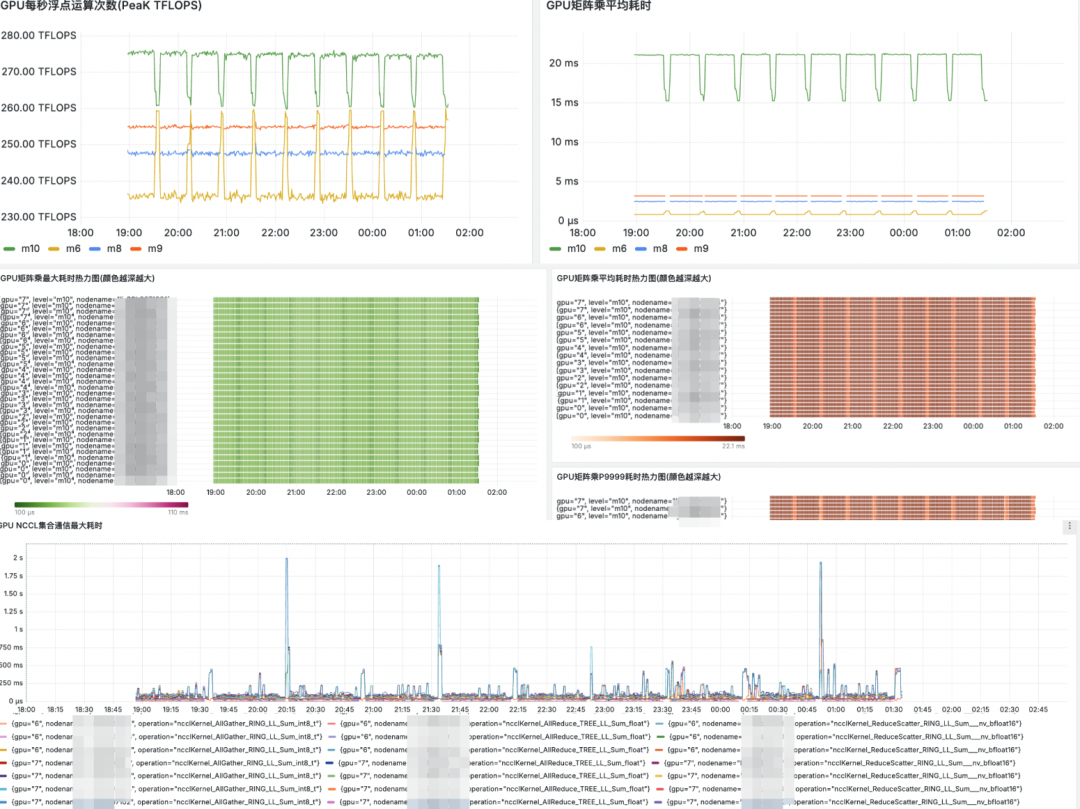

Grafana大盘展示
未来计划
-
加入 NCCL/eBPF 等更细粒度的 tracing,以便于更精确地分析和诊断训练过程中出现的挂起问题的根本原因;
-
将支持包括各种国产显卡在内的更多硬件平台。
