集成运放器的线性应用

集成运放器的线性应用

运放器在线性区工作时，其重要的特征是，同相端电压约等于反向端电压（v_-≈v₊），输入电流约等于零（i_i≈0）。这两个式子在本节后边分析多个电路时都被使用，要好好理解以下。要使运放器工作在线性段，电路一定要加入负反馈。

放大（比例运算）

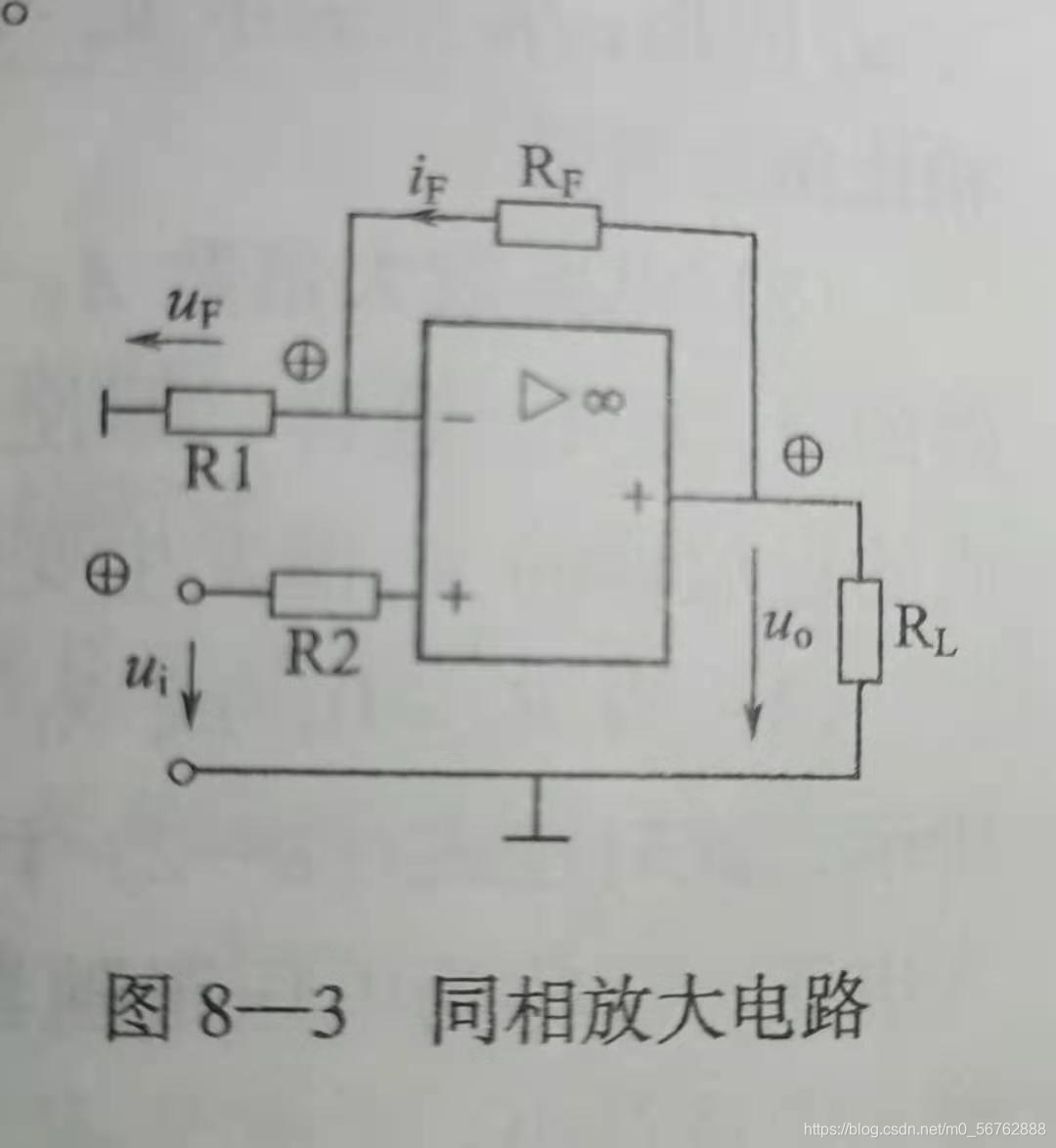

同相端输入方式

结构
信号通过电阻加在同相端和地端，反馈支路把输出电压回送到反向输入端。
原理
利用瞬时极性法从输入回路和反馈回路分别分析、判断反馈类型，串联电压负反馈。
结论
该放大器具有输入阻抗高(串联负反馈），输出阻抗低（电压负反馈）的属性。两个输入端受共模电压作用，应选具有一定的共模抑制能力的运放。

• 输入回路中：根据运放输入电流等于0（i_i≈0），因此同相端电压就等于信号源电压（v₊≈v_i）。
• 反馈回路中：根据运放输入电流等于0（i_i≈0），则反馈电阻和反相端输入电阻电流相等，串联分压得到v_-=u_oR₁(R₁+R_f)。
• 根据运放器线性特征：v₊≈v_-得u_i=u_oR₁(R₁+R_f)，即闭环放大倍数为

运放器未接入负反馈时候称为开环放大倍数。

1. 输出电压与输入电压的比值是正值常数，正号表示同相位，常数表示输出电压与输入电压成比例，习惯上称为同相比例运算器。

2. 电路放大倍数仅与反相输入电阻和反馈电阻的数值有关，
   而与运放器的开环放大倍数A_o无关ÿ
