前言

IPv6 和IPv4 都是网络层协议，但是 IPv6 是一种与 IPv4 不同的网络协议，其取代 IPv4 还需要经过一个较长的时间。IPv4 向 IPv6 的过 渡不是一次性的，而是逐步地分层次地。在过渡时期，为了保证 IPv4 和 IPv6 能够共存、互通，人们发明了一些IPv4/IPv6 的互通技术。

篇外话(随便说几个,不细说)

1.IPv4的局限性
IPv4是目前广泛部署的互联网协议，它经过了多年的发展，己经非常成熟，易于实现，得到了所有厂商和设备的支持，但也有一些不足之处。

• 能够提供的地址空间不足且分配不均
• 互联网骨干路由器的路由表非常庞大

2.IPv6的优势
IPv6采用128位地址长度，其地址数量总数可达2^128个，它使得地球上的每一粒沙子都可以拥有一个IP地址。这不但解决了网络地址资源数量的问题，同时也为万物互联所限制的IP地址数量扫清了障碍。因此，相比IPv4，IPv6具有诸多优点：

• 地址空间巨大
• 层次化的路由设计
• 效率高，扩展灵活
• 支持即插即用
• 更好的安全性保障
• 引入了流标签的概念

3.IPV6的数据报封装

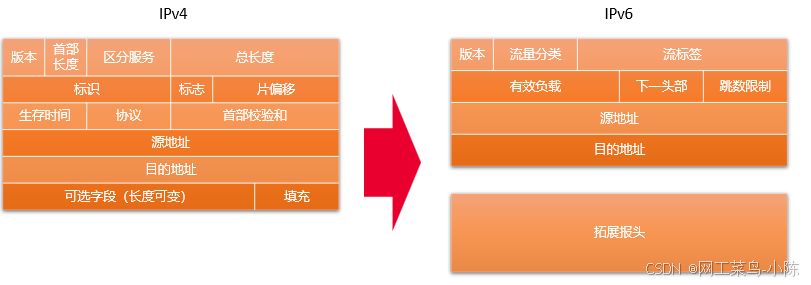

4.IPv6基本报头字段解释

Version:4bit，指定IPv6，数值=6。
Traffic Class:8bit，用来区分不同类型或优先级的IPv6数据包。
Flow Label:20bit，用作标识同一个数据流，此字段为IPv6新增字段。
Payload Length:16bit，数据包的有效载荷。
Next Header:8bit，指明跟在基本报头后面是哪种扩展报头或者上层协议中的协议类型。
Source Address:128bit，数据包的源IPv6地址，必须是单播地址。
Destination Address:128bit，数据包的目标IPv6地址，可以是单播或组播地址。

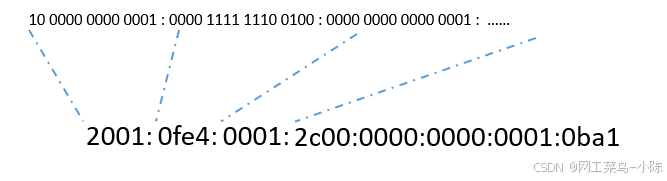

5.IPv6地址的表示方式
对于IPv6来说，我们将16位分成1块，一共分为8块，每块用":"相隔。

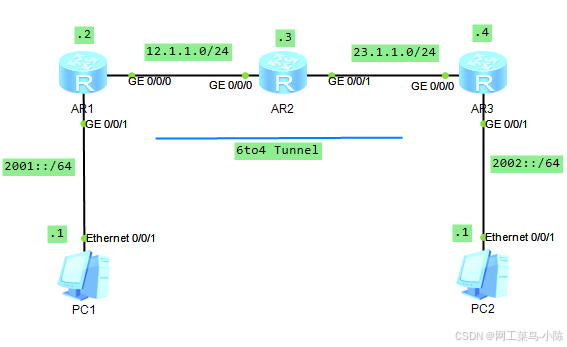

实验拓扑

实验步骤

1.配置IP地址
AR1

[Huawei]ipv6  //全局开启IPV6
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
#

interface GigabitEthernet0/0/1
 ipv6 enable
 ipv6 address 2001::2/64
#

AR2

#
interface GigabitEthernet0/0/0
 ip address 12.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 23.1.1.3 255.255.255.0
#

AR3

#
interface GigabitEthernet0/0/0
 ip address 23.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ipv6 enable
 ipv6 address 2002::4/64
#

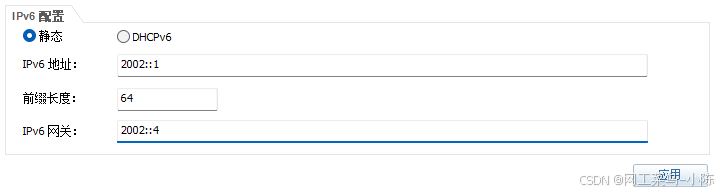

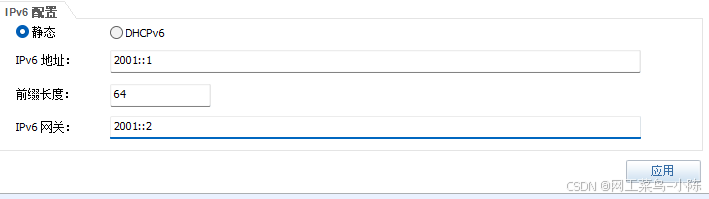

2.配置PC的IPV6地址
PC1

PC2

3.配置IGP(OSPF)
AR1

#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 12.1.1.0 0.0.0.255
#

AR2

#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 12.1.1.0 0.0.0.255
  network 23.1.1.0 0.0.0.255
#

AR3

#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 23.1.1.0 0.0.0.255
#

4.配置6to4
AR1

[Huawei]interface Tunnel 0/0/0
[Huawei-Tunnel0/0/0]tunnel-protocol ipv6-ipv4   //隧道模式6to4，另外还有GRE
[Huawei-Tunnel0/0/0]source 12.1.1.2	            //源地址
[Huawei-Tunnel0/0/0]destination 23.1.1.4        //目的地址
[Huawei-Tunnel0/0/0]ipv6 enable                 //开启IPV6
[Huawei-Tunnel0/0/0]ipv6 address 2024::1/64     //隧道的IPV6地址
[Huawei-Tunnel0/0/0]d th                        //查看配置，dis this

#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2024::1/64
 tunnel-protocol ipv6-ipv4
 source 12.1.1.2
 destination 23.1.1.4
#

AR3

[Huawei]int Tunnel 0/0/0
[Huawei-Tunnel0/0/0]tunnel-protocol ipv6-ipv4
[Huawei-Tunnel0/0/0]source 23.1.1.4
[Huawei-Tunnel0/0/0]destination 12.1.1.2
[Huawei-Tunnel0/0/0]ipv6 enable
[Huawei-Tunnel0/0/0]ipv6 address 2024::4/64
[Huawei-Tunnel0/0/0]d th

#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2024::4/64
 tunnel-protocol ipv6-ipv4
 source 23.1.1.4
 destination 12.1.1.2
#

额外补充

隧道如果选用IPV6-IPV4，那么只能传递IPV6的数据信息，如果要传输其他的数据信息，我们就可以使用GRE
详情查看
[VPN技术]GRE隧道的三种配置案例

[Huawei-Tunnel0/0/0]tunnel-protocol gre

5.配置静态路由
AR1

[Huawei]ipv6 route-static 2002:: 64 2024::4

AR2

[Huawei]ipv6 route-static 2001:: 64 2024::1

6.实验测试

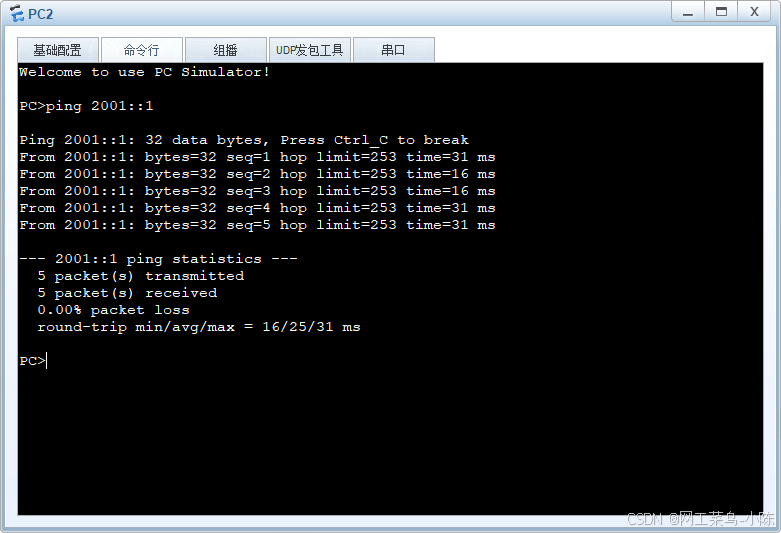

PC2 ping PC1

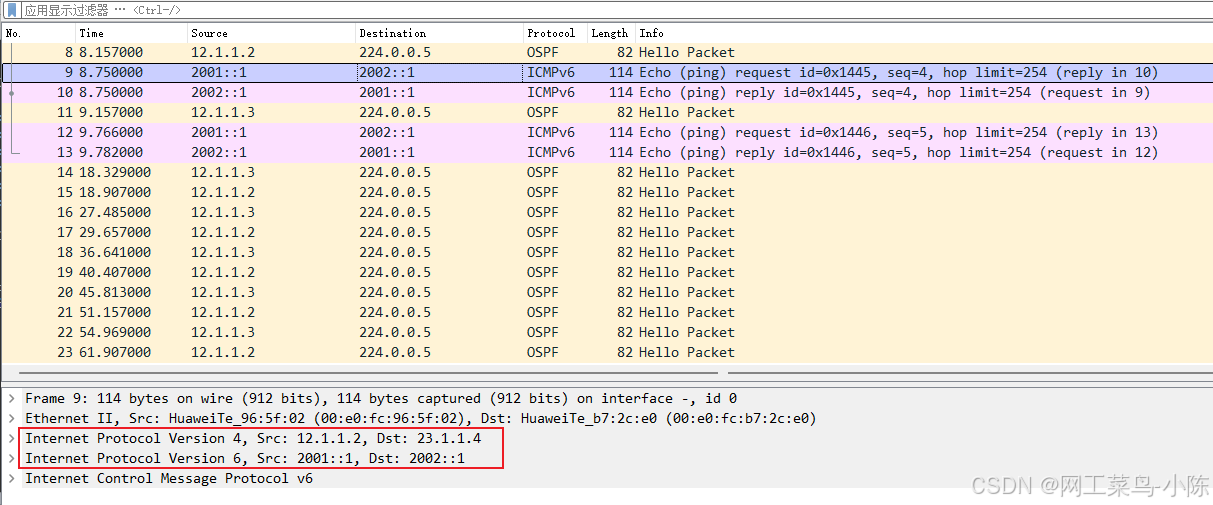

我们在AR1或者AR3的接口上抓包，PC随便ping一个看一下
