[VPN技术]GRE隧道的三种配置案例

实验一：配置GRE隧道，并在隧道上运行静态路由实现互通

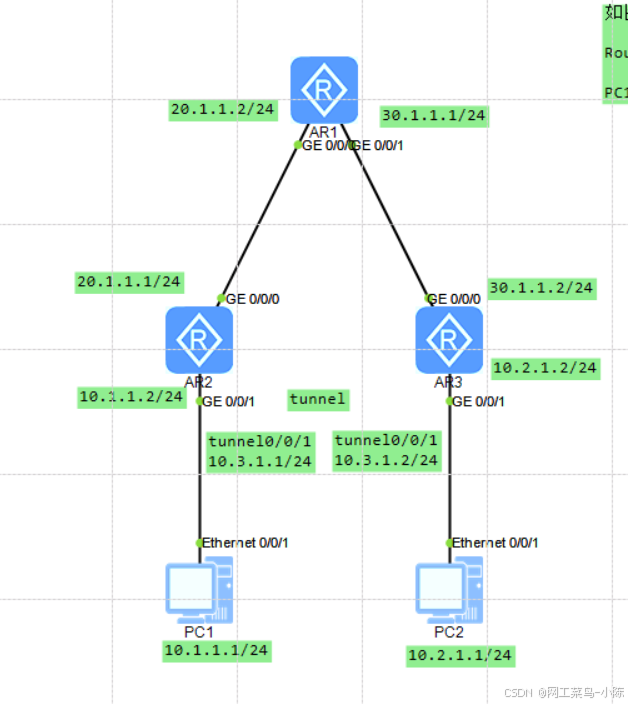

拓扑图

配置要求

AR1、AR2、AR3属于VPN骨干网，它们之间运行OSPF。

AR2和AR3之间使用三层隧道协议GRE，实现PC1和PC2互联。

PC1和PC2上分别指定AR2、AR3为自己的缺省网关。

操作步骤

1. 配置AR2

#
interface GigabitEthernet0/0/0   //配置公网出接口
 ip address 20.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1   //配置私网出接口
 ip address 10.1.1.2 255.255.255.0
#
//配置Tunnel接口，Tunnel的源地址是发出报文的实际接口IP地址，目的地址是接收报文的实际接口IP地址
interface Tunnel0/0/1
 ip address 10.3.1.1 255.255.255.0
 tunnel-protocol gre
 source 20.1.1.1
 destination 30.1.1.2
#
//配置公网路由-ospf
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
#
//配置私网静态路由，下一条接口为Tunnel接口
ip route-static 10.2.1.0 255.255.255.0 Tunnel0/0/1
#

2. 配置AR2

interface GigabitEthernet0/0/0
 ip address 20.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 30.1.1.1 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
  network 30.1.1.0 0.0.0.255

3. 配置AR3

#
interface GigabitEthernet0/0/0
 ip address 30.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.2.1.2 255.255.255.0
#
interface Tunnel0/0/1
 ip address 10.3.1.2 255.255.255.0
 tunnel-protocol gre
 source 30.1.1.2
 destination 20.1.1.1
#
ospf 1
 area 0.0.0.0
  network 30.1.1.0 0.0.0.255
#️
ip route-static 10.1.1.0 255.255.255.0 tunnel0/0/1

4. 验证：

dis ip int brief

PC设置

• PC1：
  • IP 地址：10.1.1.1
  • 子网掩码：255.255.255.0
  • 默认网关：10.1.1.2
• PC2：
  • IP 地址：10.2.1.1
  • 子网掩码：255.255.255.0
  • 默认网关：10.2.1.2

实验二：GRE IPV6 to IPV4

组网需求

RouterA、RouterB、RouterC之间通过IPv4网络互连。
RouterA和RouterC分别连接到IPv6网络，且下挂IPv6主机PC1和PC2。
客户希望在RouterA和RouterC之间配置IPv6 over IPv4 GRE隧道，实现PC1和PC2间互通。

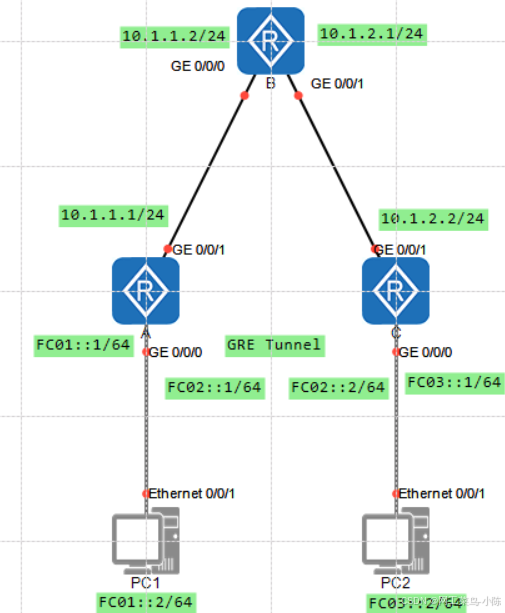

拓扑图

实验步骤

1.配置RA

ipv6
#
interface GigabitEthernet0/0/1
 ip address 10.1.1.1 255.255.255.0   //配置接口的IPv4地址
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address FC01::1/64    //配置接口的IPv6地址
#
interface Tunnel0/0/1
 ipv6 enable
 ipv6 address FC02::1/64
 tunnel-protocol gre
 source 10.1.1.1
 destination 10.1.2.2
#
ip route-static 10.1.2.0 255.255.255.0 10.1.1.2   //配置IPv4静态路由，确保RouterA到RouterC路由可达
#
ipv6 route-static FC03:: 64 Tunnel0/0/1   //配置IPv6静态路由，确保RouterA到PC2路由可达

2. 配置RB

#
interface GigabitEthernet0/0/0
 ip address 10.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.2.1 255.255.255.0
#

3. 配置RC

ipv6
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address FC03::1/64
#
interface GigabitEthernet0/0/1
 ip address 10.1.2.2 255.255.255.0
#
interface Tunnel0/0/1
 ipv6 enable
 ipv6 address FC02::2/64
 tunnel-protocol gre
 source 10.1.2.2
 destination 10.1.1.1
#
ip route-static 10.1.1.0 255.255.255.0 10.1.2.1  //配置IPv4静态路由，确保RouterC到RouterA路由可达
#
ipv6 route-static FC01:: 64 Tunnel0/0/01  //配置IPv6静态路由，确保RouterC到PC1路由可达

4. 验证：


实验三：配置GRE隧道，并在隧道上运行OSPF实现互通的示例

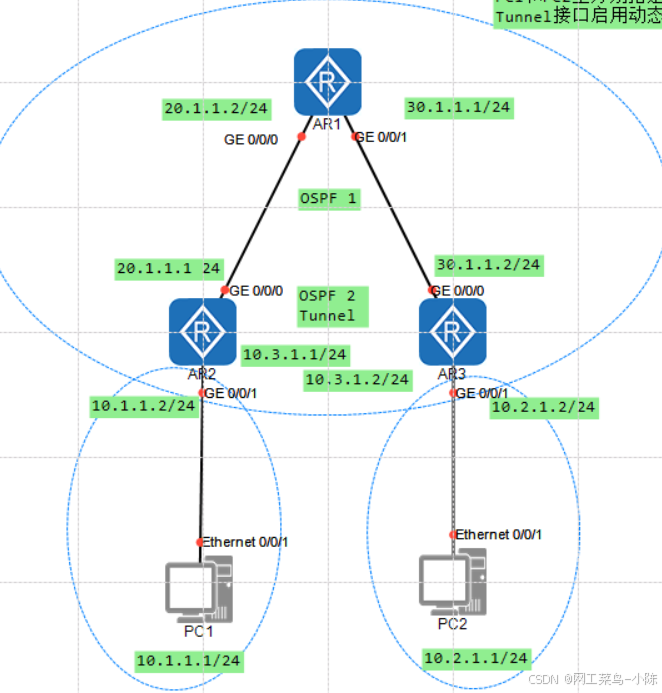

组网需求

AR1、AR2、AR3属于VPN骨干网，它们之间运行OSPF。
AR2和AR3之间使用三层隧道协议GRE，实现PC1和PC2互联。
PC1和PC2上分别指定AR2、AR3为自己的缺省网关。
Tunnel接口启用动态路由协议OSPF。VPN骨干网上使用OSPF进程1，用户接入部分使用OSPF进程2。

实验步骤

1. AR2-RA

#
interface GigabitEthernet0/0/0
 ip address 20.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.1.2 255.255.255.0
#
interface Tunnel0/0/1
 ip address 10.3.1.1 255.255.255.0
 tunnel-protocol gre
 source 20.1.1.1
 destination 30.1.1.2
#
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
#
ospf 2
 area 0.0.0.0
  network 10.1.1.0 0.0.0.255
  network 10.3.1.0 0.0.0.255
#

2. AR1-RB

#
interface GigabitEthernet0/0/0
 ip address 20.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 30.1.1.1 255.255.255.0
#
#
ospf 1
 area 0.0.0.0
  network 20.1.1.0 0.0.0.255
  network 30.1.1.0 0.0.0.255
#

1. AR3-RC

#
interface GigabitEthernet0/0/0
 ip address 30.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.2.1.2 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 30.1.1.0 0.0.0.255
#
ospf 2
 area 0.0.0.0
  network 10.2.1.0 0.0.0.255
  network 10.3.1.0 0.0.0.255
#
interface Tunnel0/0/1
 ip address 10.3.1.2 255.255.255.0
 tunnel-protocol gre
 source 30.1.1.2
 destination 20.1.1.1
#

4. 验证：

dis ip routing-table

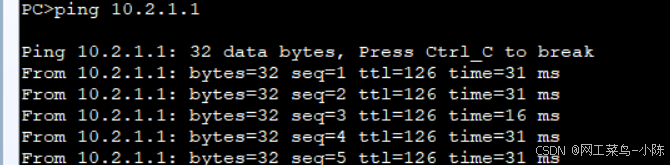

PC>ping 10.2.1.1

Ping 10.2.1.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 10.2.1.1: bytes=32 seq=2 ttl=126 time=31 ms
From 10.2.1.1: bytes=32 seq=3 ttl=126 time=32 ms
From 10.2.1.1: bytes=32 seq=4 ttl=126 time=15 ms
From 10.2.1.1: bytes=32 seq=5 ttl=126 time=32 ms

--- 10.2.1.1 ping statistics ---
  5 packet(s) transmitted
  4 packet(s) received
  20.00% packet loss
  round-trip min/avg/max = 0/27/32 ms

PC>
