[vxlan]VXLAN配置案例

作用

旨在实现大规模的二层网络扩展

基于Overlay的网络虚拟化技术，

通过现有的三层网络之上搭建虚拟的二层网络，为跨数据中心或规模数据中心内的虚拟机提供二层互通能力。

VXLAN协议基于UDP封装，在IP网络上运行，允许在不同的物理网络中创建虚拟网络。

工作原理

VXLAN的核心组件包括VXLAN隧道终结点（VTEP，VXLAN Tunnel End Point）和VXLAN网络标识符（VNI，VXLAN Network Identifier）。

1. VTEP： 每个物理网络设备（如交换机、路由器等）或虚拟网络设备（如虚拟交换机）上配置一个或多个VTEP，用于VXLAN报文的封装和解封装操作。
2. VNI： VXLAN中的每个二层网络都有一个唯一的标识符VNI（24位），用于区分不同的虚拟网络，相当于传统VLAN的扩展，但可以支持高达1600万个虚拟网络。
3. 封装过程： 当虚拟机发送一个二层数据帧时，VTEP将该帧封装成VXLAN报文，并通过UDP隧道发送到目标VTEP。目标VTEP在收到报文后会解封装，将其还原为原始二层数据帧。
4. 多播和单播通信： VXLAN在初期通常使用多播来实现广播和未知单播流量的分发，而现代VXLAN则更多采用EVPN（Ethernet VPN）实现多播和单播流量控制。

VXLAN配置-华为设备

在VXLAN中，可以选择使用静态映射或EVPN来实现MAC地址学习和VTEP间的通信：

• 静态映射： 适合小规模网络，但不灵活。
• EVPN： 推荐用于大规模网络中动态学习MAC地址。

配置命令

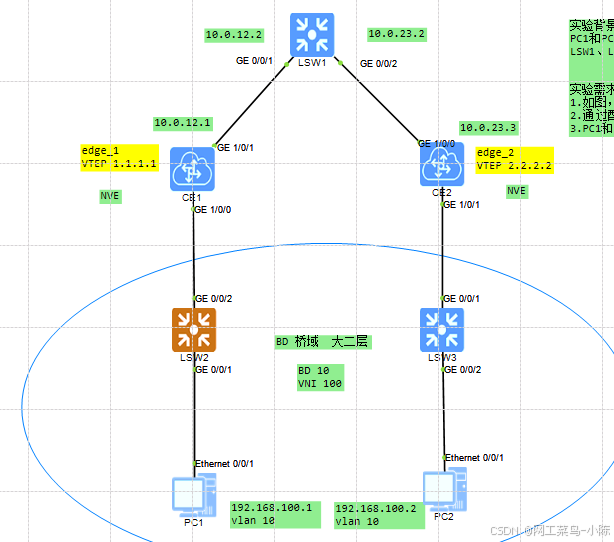

1.拓扑图

2.配置基础命令
1.配置IP，划分VLAN

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10

2. 配置CE1 CE2

注意

在华为交换机中，CE交换机可以切换至路由模式portswitch，直接配置IP地址 配置结束后要使用commit提交配置，不然不生效

interface GE1/0/1
 undo portswitch
 shutdown
 ip address 10.0.12.1 255.255.255.0

配置LSW1 border
要创建两个互联端口，华为设备受限

vlan batch 100 200

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 200

interface Vlanif100
 ip address 10.0.12.2 255.255.255.0

interface Vlanif200
 ip address 10.0.23.2 255.255.255.0

3. 配置underlay路由
   1.直接配置ospf或者静态路由可以 CE1 CE2 LSW1 都是一样的，放行所有接口

ospf 1
 area 0.0.0.0
  network 0.0.0.0 255.255.255.255

2. 查看命令

dis ip routing-table  2.2.2.2
dis ospf peer brief
ping -a 1.1.1.1 2.2.2.2

3.VXLAN配置

3.1 创建子接口

interface GE1/0/0
port link-type trunk

interface GE1/0/0.1 mode l2    //创建子接口
 encapsulation dot1q vid 10    //子接口和vlan 10关联
 bridge-domain 10              //子接口和BD 关联
 含义：G1/0/0接收到vlan 10的报文，则将报文关联到bd 10

3.2 VXLAN隧道

bridge-domain 10    //进入BD 10 配置
 vxlan vni 100      //将BD 10 和vnI 100进行关联
interface Nve1      //创建vxlan隧道，编号1
 source 2.2.2.2     //源地址2.2.2.2
 vni 100 head-end peer-list 1.1.1.1    //隧道的目标IP

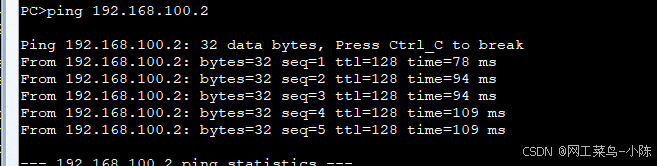

验证：

dis vxlan tunnel

注意：CE接口默认是shutdown状态，需要undo shutdown
