1.1 锂电池特性剖析 ——BMS 系统的基石

1.2 BMS 系统架构设计 —— 适配不同规模锂电池应用

1.2.1 单节或少量几节电池场景

1.2.2 几节、几十节电池场景

1.2.3 几百几千上万节电池场景

1.3 BMS 系统在不同应用场景中的实践 —— 从消费电子到电动汽车

1.3.1 消费电子产品中的 BMS 应用

1.3.2 电动工具与小型交通工具中的 BMS 应用

1.3.3 电动汽车与储能设备中的 BMS 应用

2.4 总结与展望 ——BMS 系统在电动时代的关键地位与未来趋势

1.1 锂电池特性剖析 ——BMS 系统的基石

在深入探究 BMS 系统的工作机制前，必须先透彻理解锂电池的特性，因其构成了 BMS 系统运行的底层逻辑。

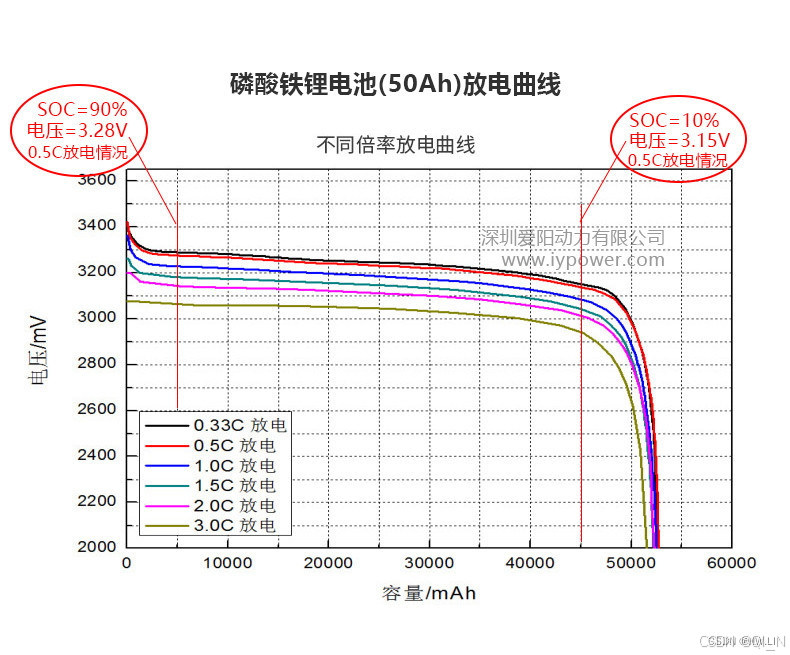

1.1.1 单节锂电池充放电曲线解析

单节锂电池在充放电过程中呈现出特定的电压、电流变化规律，这些规律可通过在 image.baidu.com 搜索 “锂电池充放电曲线” 进行直观呈现。研究该曲线，犹如解读锂电池的 “心电图”，能精准把握其在不同充放电阶段的状态。例如，在充电初期，电压上升速率相对稳定，随着电量接近饱和，电压上升趋势逐渐平缓，直至达到截止电压。这一系列变化为 BMS 系统判断电池的充电进程提供了关键依据。

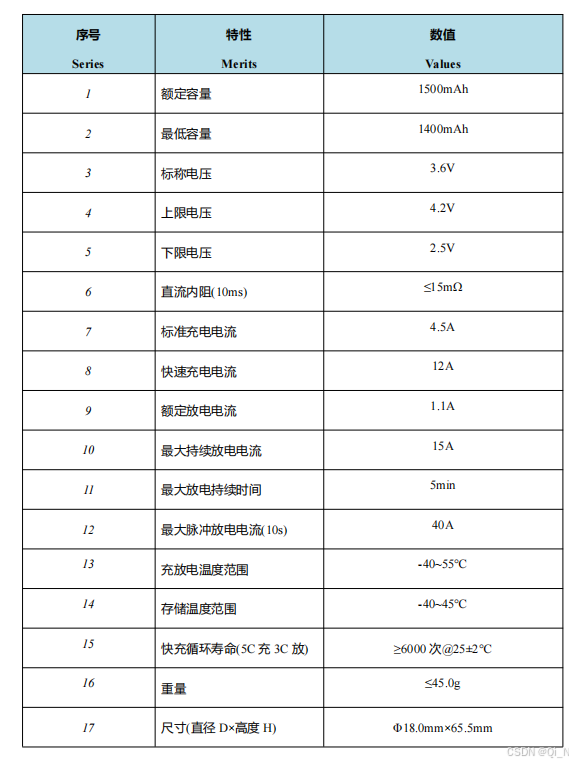

1.1.2 单节锂电池电特性参数

这些参数涵盖了电池的额定电压、容量、内阻等核心指标，宛如为锂电池绘制的一份详尽 “体检报告”。以电池内阻为例，其数值大小直接影响电池充放电过程中的发热情况，BMS 系统依据此参数，可在电池工作时实时监测温度变化，预防过热风险。

1.1.3 电池个体差异考量

即便属于同一规格的锂电池，个体之间也存在显著差异。静态参数方面，不同电池的开路电压、自放电率等存在一定误差范围；动态参数上，在相同负载条件下，电流响应速度与电压降表现各不相同；更为复杂的是，电池老化速度也难以同步。这就要求 BMS 系统具备强大的自适应能力，针对每节电池的独特 “个性” 实施精准管理。

1.1.4 动力电池与非动力电池的区分

动力电池与非动力电池在应用场景与服务性能需求上大相径庭。动力电池需在高负荷、复杂多变的工况下持续稳定供电，如电动汽车频繁的加速、减速过程，对电池的瞬间功率输出及循环寿命提出极高要求；而非动力电池，常见于小型消费电子产品，侧重于满足日常低功耗、长时间待机需求，更强调电池的能量密度与稳定性。BMS 系统针对二者的差异，在管理策略上需 “量体裁衣”。

1.2 BMS 系统架构设计 —— 适配不同规模锂电池应用

基于锂电池复杂多样的特性与广泛的应用场景，BMS 系统发展出与之相匹配的架构模式，以确保对不同数量锂电池的高效管理。

1.2.1 单节或少量几节电池场景

当应用场景仅涉及单节或少量几节锂电池时，如部分简易电动玩具或低功耗传感器设备，通常采用简易的充放电保护方案即可满足基本需求。以 TP4056 芯片为例，它能够独立承担起对电池的过充、过放保护功能，防止电池因电压异常而损坏。此方案成本低廉、结构简单，无需复杂的 BMS 系统架构介入，却能有效保障电池在基础应用中的安全性。

1.2.2 几节、几十节电池场景

在电动工具、滑板车、两轮电动车以及 UPS 等设备中，往往需要集成几节至几十节锂电池协同工作。此时，一体式 BMS 设计成为主流选择。该架构将电池监测、均衡控制、充放电管理等核心功能单元集成于一块 PCBA 之上，宛如构建了一个高度集成化的 “控制中枢”。通过对各电池节点的实时监测与集中调控，确保每节电池在不同工作强度下均能保持良好的性能状态，实现整体电池组的稳定供电与高效运行。

1.2.3 几百几千上万节电池场景

面对电动汽车、大规模储能设备等大型应用，其所搭载的几百几千乃至上万节锂电池对 BMS 系统提出了严苛挑战。分布式 BMS 设计应运而生，其核心架构由 1 个 BMU（电池管理单元）作为顶层 “指挥官”，统筹协调 N 个 CMU（电池控制单元）/BCU（电池均衡单元）。BMU 负责整体系统的策略制定与数据汇总，CMU 聚焦于各电池模块的实时控制，BCU 则致力于电池组内的电量均衡。三者各司其职、紧密协作，共同保障大规模电池组的可靠运行。若需深入了解其架构布局，可通过搜索 “分布式 BMS” 图片进行可视化学习，直观感受其精妙设计。

1.3 BMS 系统在不同应用场景中的实践 —— 从消费电子到电动汽车

BMS 系统广泛渗透于各类电动化应用领域，依据不同场景的独特需求，发挥着关键且差异化的作用。

1.3.1 消费电子产品中的 BMS 应用

在以 1 节锂电池驱动的电动玩具、小型消费电子产品领域，BMS 系统的功能相对精简。由于此类产品对电量需求有限且使用场景单一，BMS 系统主要聚焦于基本的充放电保护，防止电池过充、过放引发安全隐患。同时，兼顾一定的低功耗管理策略，以延长电池待机时间，满足用户日常使用便利性需求。

1.3.2 电动工具与小型交通工具中的 BMS 应用

电动工具、滑板车、两轮电动车等依靠几节至几十节锂电池供电的部位，其工作强度多变，对续航能力要求较高。相应地，BMS 系统在此类场景中需具备更强的动态监测与调控能力。一方面，实时跟踪电池组的电量、电压、温度等关键参数，确保在高强度使用下电池性能稳定；另一方面，通过优化充放电策略，提升电池组的整体续航表现，满足用户多样化的出行与作业需求。

1.3.3 电动汽车与储能设备中的 BMS 应用

电动汽车与储能设备作为承载大规模锂电池组的核心应用，对 BMS 系统的技术要求达到了行业巅峰。电动汽车在高速行驶、频繁启停过程中，电池需承受巨大的功率冲击，BMS 系统不仅要精准调控电池输出，保障动力性能，还要实时监测电池健康状态，预防热失控等安全风险，同时兼顾能量回收与高效充电管理，以提升车辆的综合能效。储能设备方面，面对长时间、大规模的能量存储与释放需求，BMS 系统需确保电池组在不同环境条件下的可靠性与稳定性，实现能量的高效存储与精准调度。
