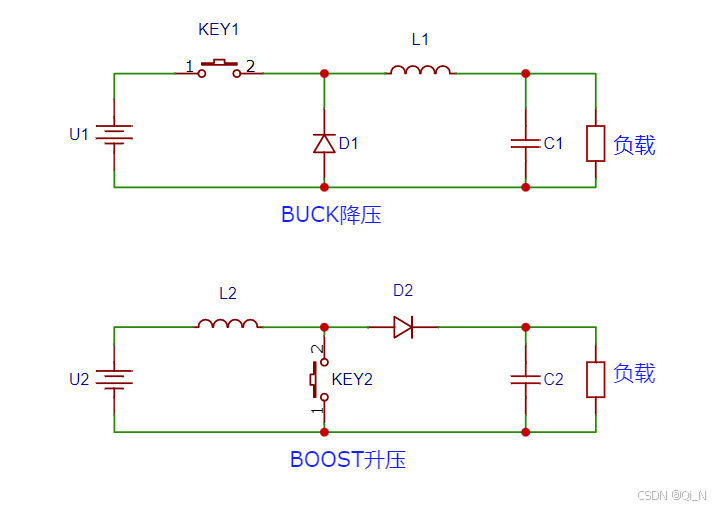

BOOST升压电路和BUCK降压电路

BUCK降压电路原理

1. 开关闭合阶段（(KEY1) 闭合）
   • 当开关 (KEY1) 闭合时，电源 (U1) 直接连接到电感 (L1)，电流通过电感 (L1) 开始线性上升。根据电感的特性 (V = L di/dt)，电感 (L1) 两端的电压为 (U1)，此时电感 (L1) 开始储存能量。
   • 由于二极管 (D1) 反向偏置，电容 (C1) 向负载供电，维持负载两端的电压。
2. 开关断开阶段（(KEY1) 断开）
   • 当开关 (KEY1) 断开时，电感 (L1) 中的电流不能突变，根据楞次定律，电感 (L1) 会产生一个与电源电压方向相同的感应电动势，以维持电流的连续性。
   • 此时电感 (L1) 充当电源，通过二极管 (D1) 向电容 (C1) 和负载放电，电容 (C1) 充电并平滑输出电压。
   • 输出电压 (V_{out}) 的平均值由开关的占空比 (D) 决定，公式为 (V_{out}=D * U1)，其中 (D = t_on/T)，(t_{on}) 是开关闭合时间，(T) 是开关周期。

BOOST升压电路原理

1. 开关闭合阶段（(KEY2) 闭合）
   • 当开关 (KEY2) 闭合时，电源 (U2) 连接到电感 (L2)，电流通过电感 (L2) 线性上升，电感 (L2) 开始储存能量。
   • 此时二极管 (D2) 反向偏置，电容 (C2) 向负载供电，维持负载两端的电压。
2. 开关断开阶段（(KEY2) 断开）
   • 当开关 (KEY2) 断开时，电感 (L2) 中的电流不能突变，产生一个与电源电压方向相同的感应电动势。
   • 这个感应电动势与电源 (U2) 串联，通过二极管 (D2) 向电容 (C2) 和负载放电，电容 (C2) 充电并平滑输出电压。
   • 输出电压 (V_{out}) 的平均值由开关的占空比 (D) 决定，公式为 (V_{out}=(U2/(1 - D)) )。

通过对开关的周期性控制，BUCK降压电路实现了将输入电压降低输出，而BOOST升压电路实现了将输入电压升高输出。
