EEPOM介绍

hello，大家好，本文为大家介绍一下EEPROM。

EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦可编程只读存储器）是一种非易失性存储器，能够在断电后长期保存数据，同时支持通过电信号多次擦除和重写。其核心原理基于浮栅晶体管结构，利用Fowler-Nordheim隧穿效应实现电荷的注入与释放，从而改变存储单元的阈值电压以表示二进制数据。与早期需紫外线擦除的EPROM相比，EEPROM的电子化操作显著提升了使用便捷性。

EEPROM广泛应用于需要频繁修改小规模数据的场景，例如：保存电子设备的配置参数（如路由器MAC地址）、微控制器的固化程序、智能卡的加密信息，以及家电（如空调温度设置）的断电记忆功能。其核心优势在于支持字节级擦写，这意味着无需整体擦除即可修改单个存储单元，特别适合对数据更新灵活性要求高的场景。

相比同类存储器，EEPROM的擦写寿命通常在10万至100万次，虽低于DRAM但远超传统ROM。不过，其存储密度和读写速度不及现代NAND Flash，因此在大容量存储领域逐渐被替代，但在小数据量、高可靠性需求场景仍不可取代。随着技术的发展，EEPROM已集成至各类芯片中（如MCU内置存储模块），持续为物联网、工业控制等领域提供稳定的非易失存储解决方案。

下面我将以AT24C16为例，结合它的数据手册为大家进行介绍。

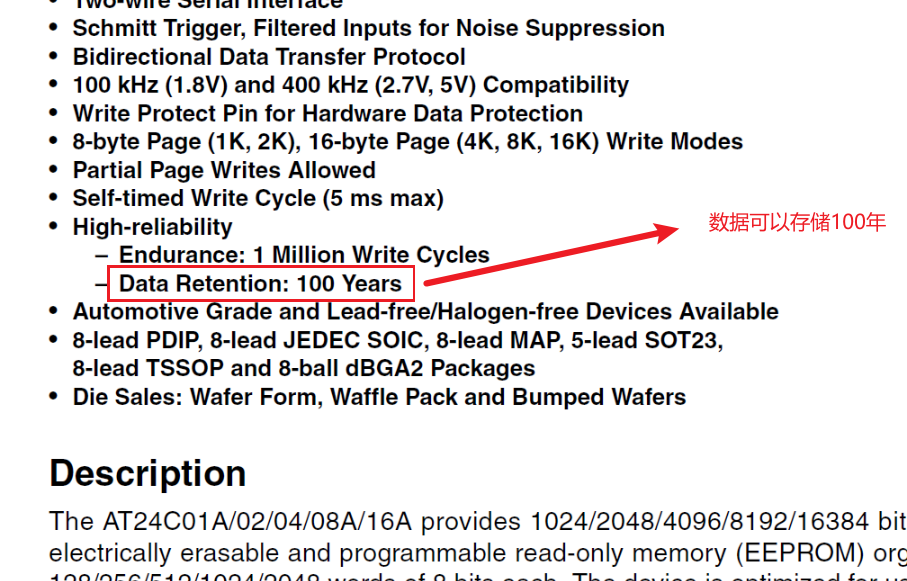

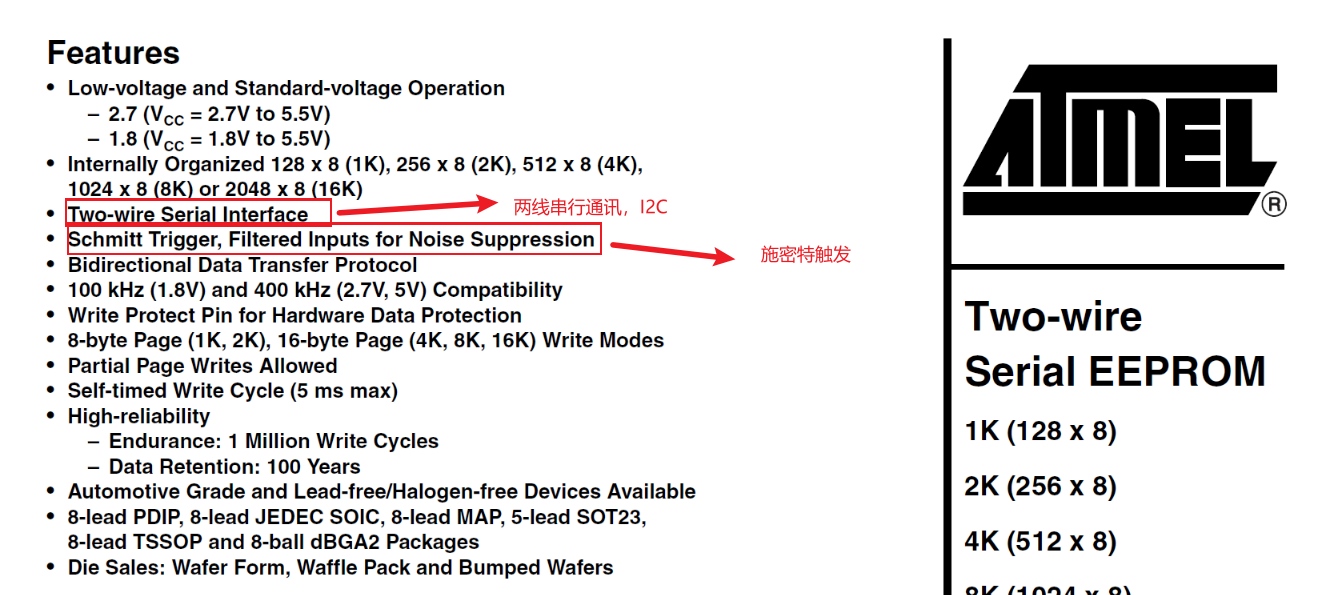

该芯片使用的是I2C通讯（I2C就是用一根时钟线一根数据线实现芯片之间的通讯，详细的内容会在下一篇博文再说），施密特触发，它支持双向数据传输，有写保护，可以对数据进行保护。可以看到数据可以存储100年，是非常可靠了。用来存储一些小数据是再适合不过了，比如说mp3听到一半，再打开正好是刚刚听到的部分。

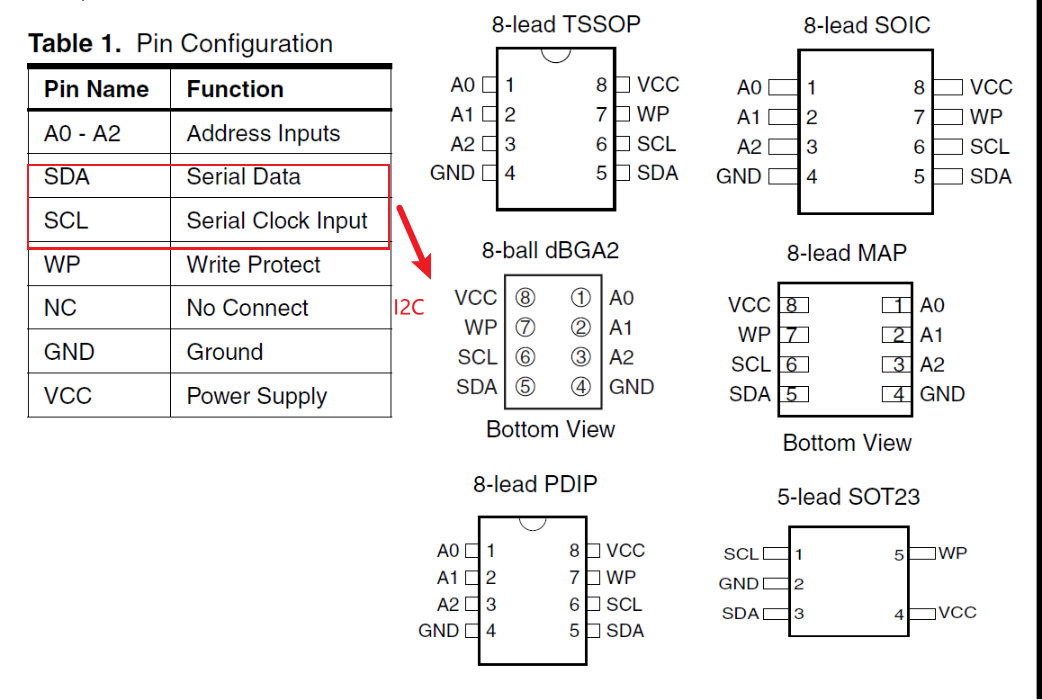

这里是每个引脚的功能

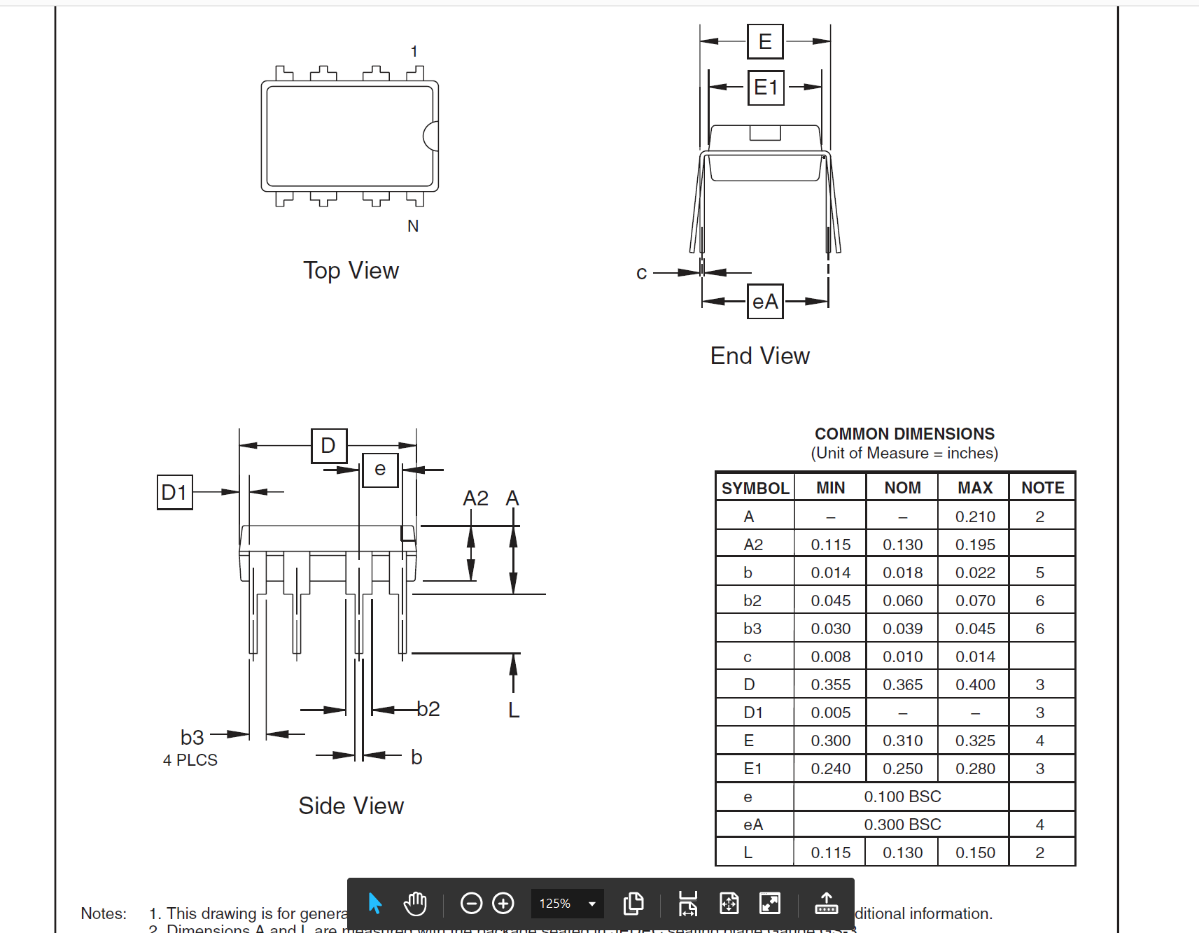

在规格书的后面通常会有封装的图，根据这个就可以画库啦。
