DCDC电路的PCB设计

DC-DC电路是通过 开关器件 和 储能元件，将直流电压转换为另一种直流电压的功率转换系统，核心特征：

• 高效率（典型85%~98%）
• 宽输入电压范围（如4:1动态范围）
• 可实现升压/降压/反压拓扑

和LDO（线性稳压器）相比，DCDC电路有着许多的优势和特点，下面是两种不同电路的区别：

对比维度	DC-DC电路	LDO	工程意义
工作原理	开关调制（PWM/PFM） + 储能元件能量转移	线性调节（晶体管可变电阻）	DC-DC适合大压差，LDO适合小压差低噪声
转换效率	80%~98%（与压差无关）	η≈(Vout/Vin)（压差大时效率骤降）	电池供电场景优先DC-DC
静态电流	0.1~10mA（同步整流更优）	10~100μA（低功耗LDO可达1μA级）	LDO在待机模式优势明显
输出纹波	10~100mV（取决于拓扑和滤波设计）	10~100μV（无开关噪声）	射频/模拟电路优选LDO
热耗散	低（高效率带来少发热）	高（功耗=ΔV×Iout）	LDO需严格计算散热
EMI特性	高频开关噪声（需抑制措施）	几乎无开关噪声	医疗/精密测量慎用DC-DC
成本与复杂度	高（需电感/开关管/复杂PCB布局）	低（仅需输入输出电容）	简单系统优选LDO降低成本
动态响应	较慢（受电感特性限制）	快（带宽可达1MHz级）	LDO适合快速负载变化场景

下面介绍一下DCDC电路的PCB设计：

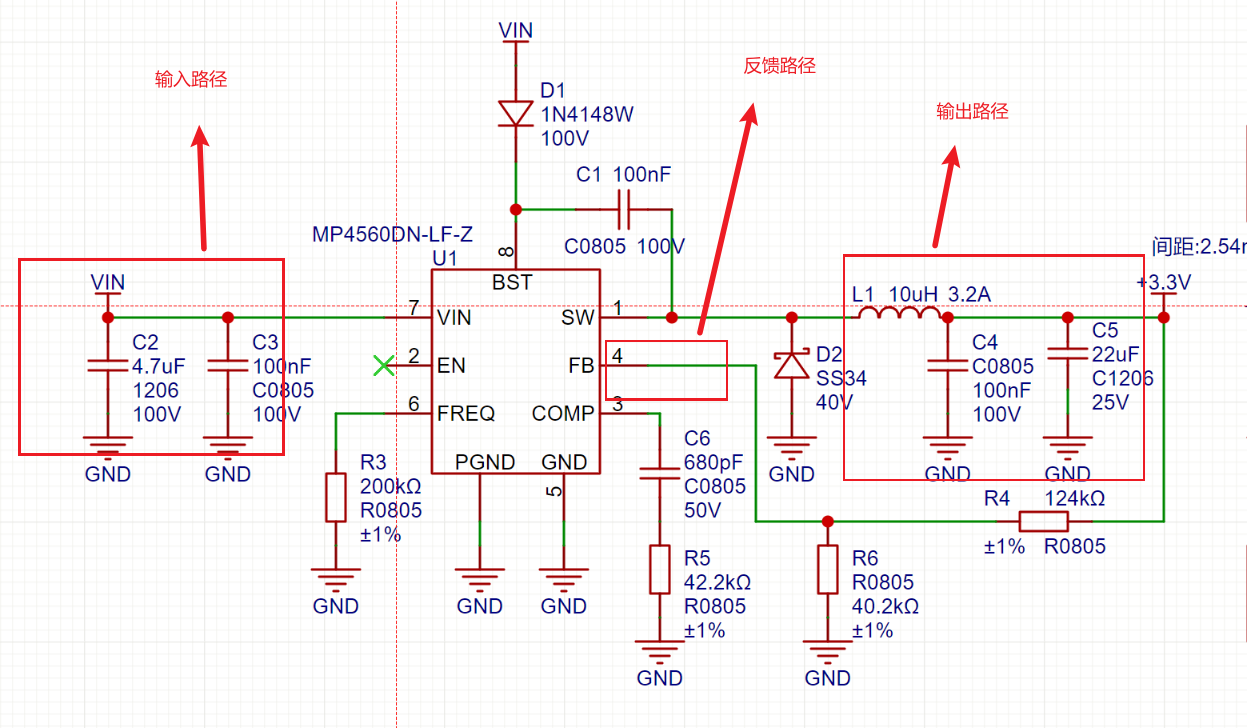

对于PCB工程师来说，最需要关注的就是原理图中的输入输出路径和反馈路径：

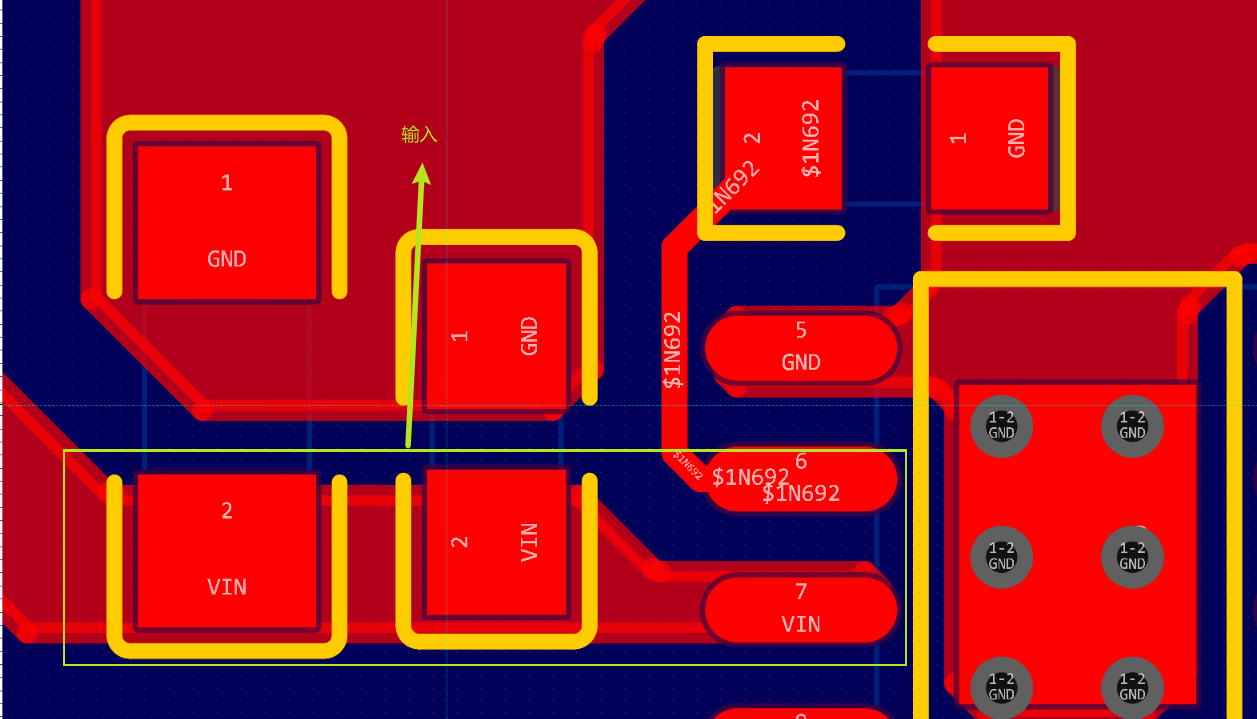

输入路径上的滤波电容按容值先大后小放置，一定要靠近输入引脚，因为滤波电容有一定的滤波半径，离得太远没有滤波效果

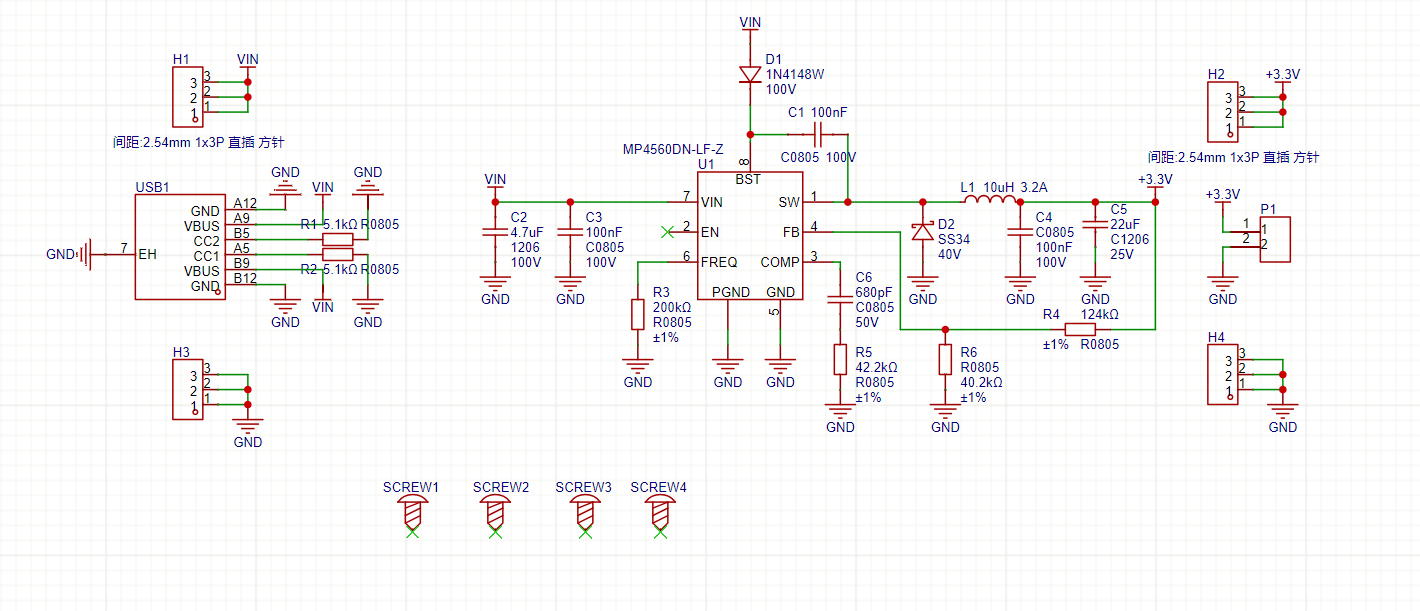

选取的例子中的主控芯片是MP4560，其中间的地焊盘上需要打多个地过孔用于散热

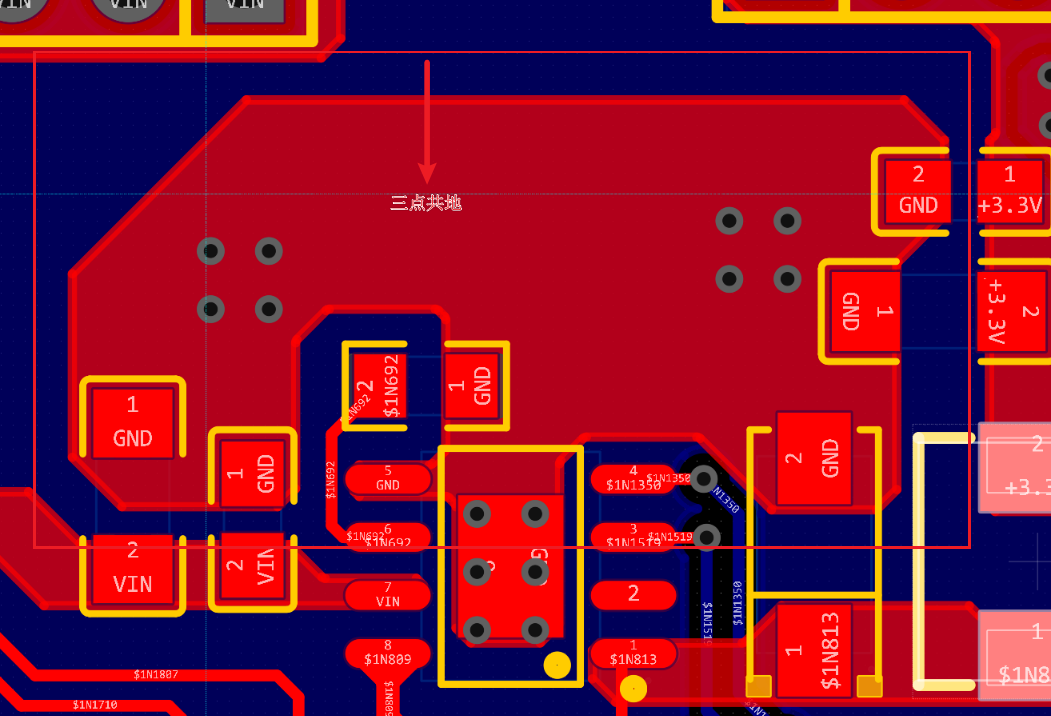

再设计的时候要注意使输入电容，输出电容和芯片的地在当前层连成一片（这就是我们所说的三点共地，这一点回头我会整理出来再做更详细的说明）在输入输出的地引脚附近尽量多地打地孔，有利于更好地地回流。

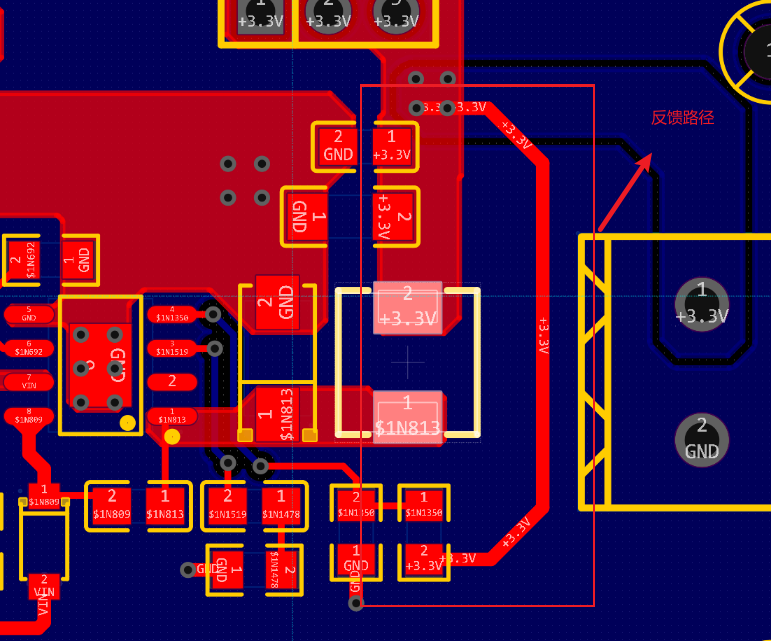

还有一点需要注意的是反馈回路，反馈回路一定要从输出路径上的最后一个滤波电容取电，那个地方的电压经过滤波后是最纯净的（或者说稳定，我用词不是很恰当）

反馈回路要尽量远离干扰源（例如电感，图中的设计就有一定的缺陷）如果有条件，建议对反馈路径进行包地处理。
