瓷片电容规格书哪些内容比较重要

目录

滤波电容的基础概念

瓷片电容规格书

如何选择电容的容值

---

滤波电容的基础概念

  滤波电容作为电路设计的“能量卫士”与“噪声屏障”，其核心价值贯穿电子系统全生命周期。在电源管理中，它通过快速充放电（响应时间低至微秒级）瞬时补偿负载突变（如CPU从待机转为全速运行），将电压波动抑制在±5%以内，避免逻辑错误或器件损坏；在噪声抑制层面，依托频响特性（如陶瓷电容在1MHz时阻抗可低于0.1Ω）构建高效滤波网络，有效吸收开关电源的传导干扰（典型频段100kHz-10MHz）和数字信号的辐射噪声（如DDR4的2.4GHz谐波）。尤其在混合信号系统中，它通过物理隔离（如星型接地处的去耦电容）阻断数字噪声对ADC采样基准的污染，可将信噪比提升10dB以上。不当选型则潜伏多重隐患：ESR过高的电解电容会使DC-DC转换器相位裕量不足而自激，0603封装陶瓷电容的ESL（约1nH）可能导致GHz频段滤波失效，而温度特性失配更会引发电容容值漂移（X7R材质-15%~+15%/-55℃~125℃）。因此，精准选配滤波电容既是维系系统稳定的基石，更是平衡性能、成本与可靠性的关键工程艺术。

瓷片电容规格书

  在电路设计中，我们使用最多的电容是瓷片电容，下面参考三星的电容全系列规格书来介绍电容。

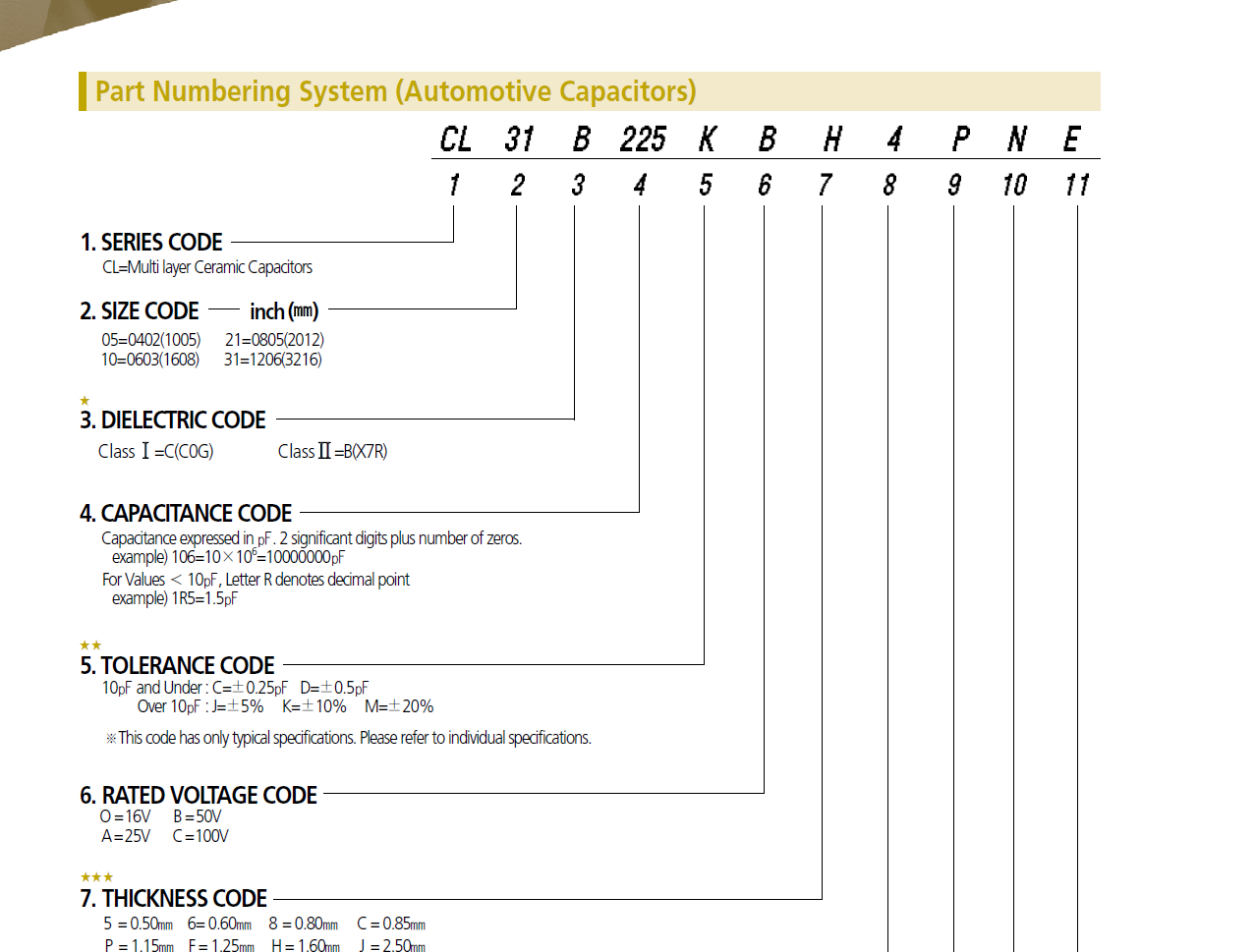

  首先是三星的物料编码，第一位CL表示多层，第二位31表示封装大小（这里的31表示的就是1206封装，值得一提的就是，在我们设计的时候0402和0603都是比较常用的封装，一般越是常用的封装，价格越是便宜，所以尽量选择常见的封装），介绍一下0402封装的意思，0402呢表示长0.04Inch,宽0.02Inch，1Inch=25.4mm，所以换算过来0402的分装就是括号里的1005也就是长1mm，宽0.5mm。

  第3位表示的是材质。第4位是容值225表示

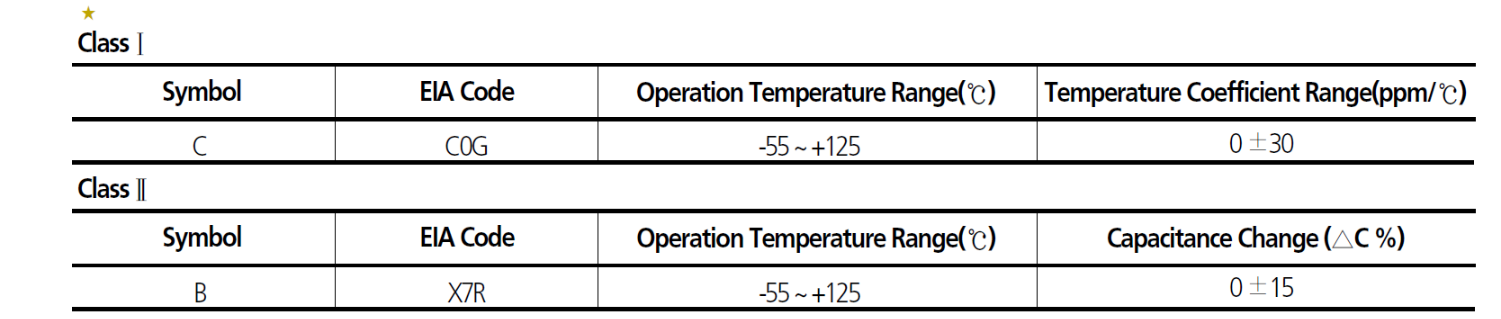

我们可以看到C0G材质的电容随着问对变化容值变化是很小的只有（ppm就是百万分之一的意思）相较来说X7R就会先对不稳定一些。

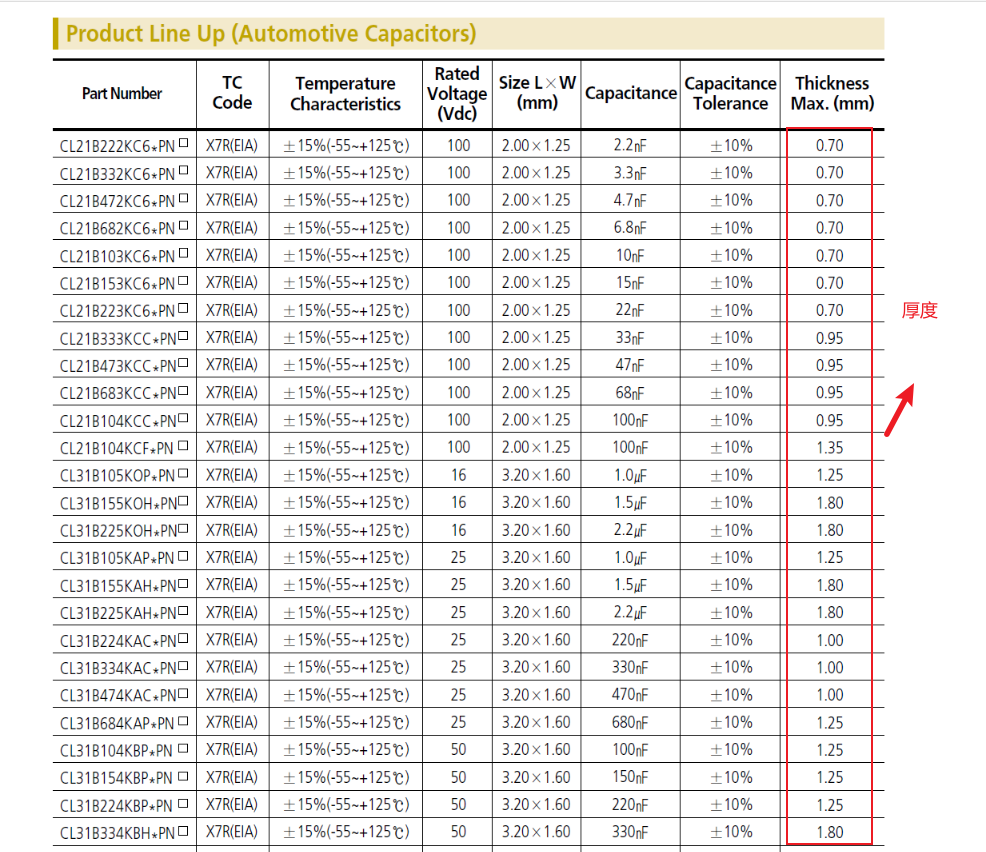

  厚度是一个重要的因素，我们在进行PCB设计时，很多板子都需要限高，所以对器件的高度有大概的了解是十分必要的。

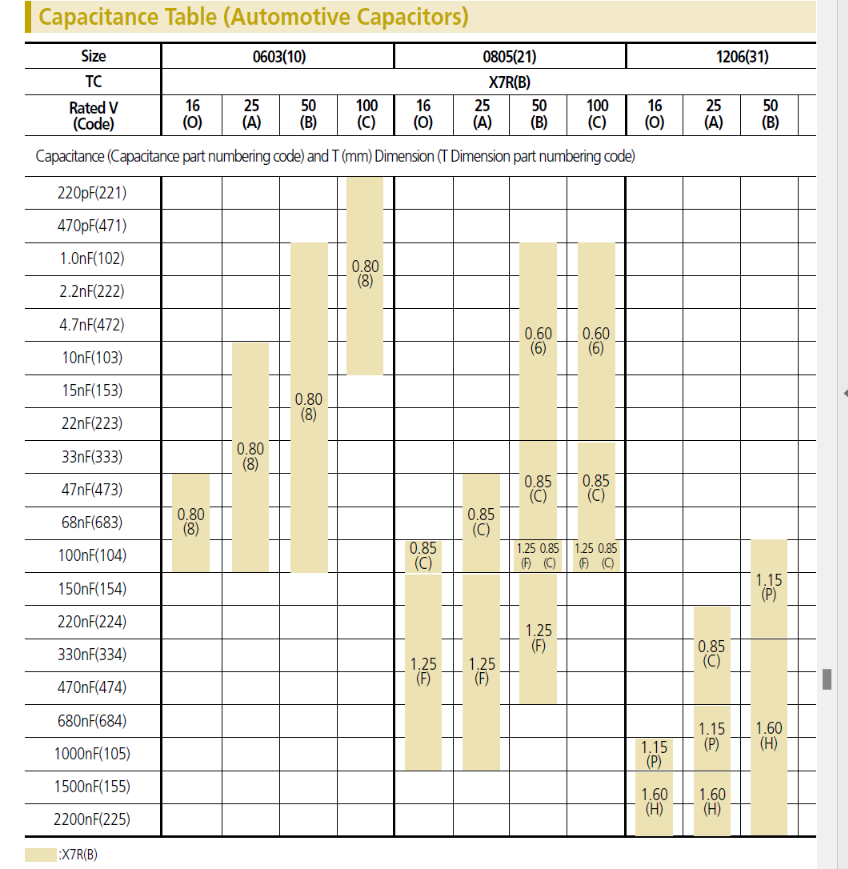

不同封装能做到的容值是不同的，需要做到心理有数。

如何选择电容的容值

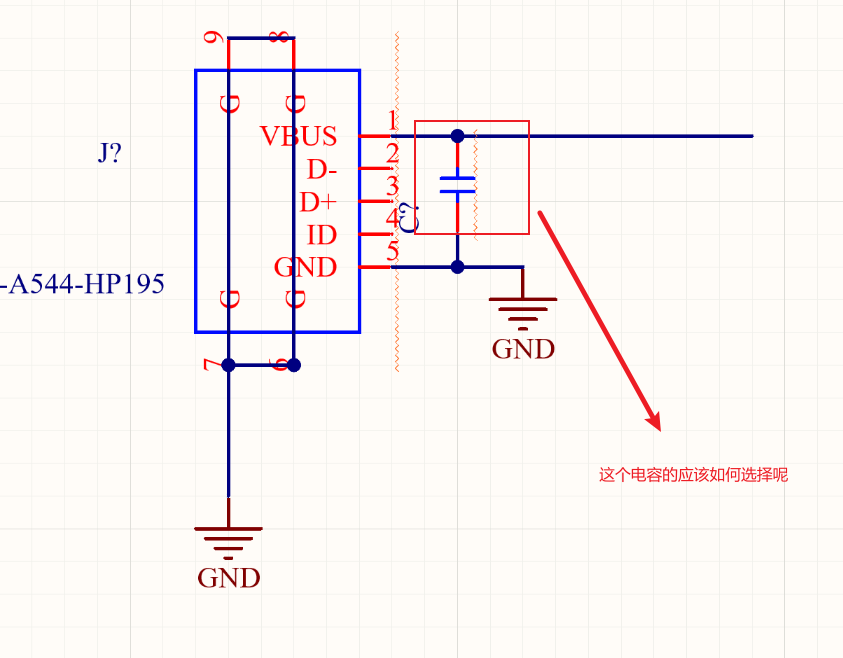

一般来说，特殊的器件（例如晶振）在它的规格书中会给出典型的电路，里面的电容取值都是经过测试的，一般按照规格书中的选取就好。但是我们还是需要知道如何选取电容，这里通过一个USB供电的电路设计介绍一下去耦电容应该怎么选取。一般说可以根据公式来确定容值，但是很多时候我们我们无法确定L的取值，所以实际设计的时候我们经常用的是，电源的开关频率可以取50K，那这里我们的容值就是20uf，一般来说我们没有20uf的电容，所以我们会选取22uf的电容。

暂时先介绍到这里，关于电容还有很多需要了解的内容作为一个硬件工程师，我会在之后的文章里继续为大家介绍，同时自己也继续学习。
