MatLab中矢量图的导出

当我们使用Simulink仿真模型时，常需要把波形图用矢量图的形式导出，下面介绍一下导出矢量图的方法。

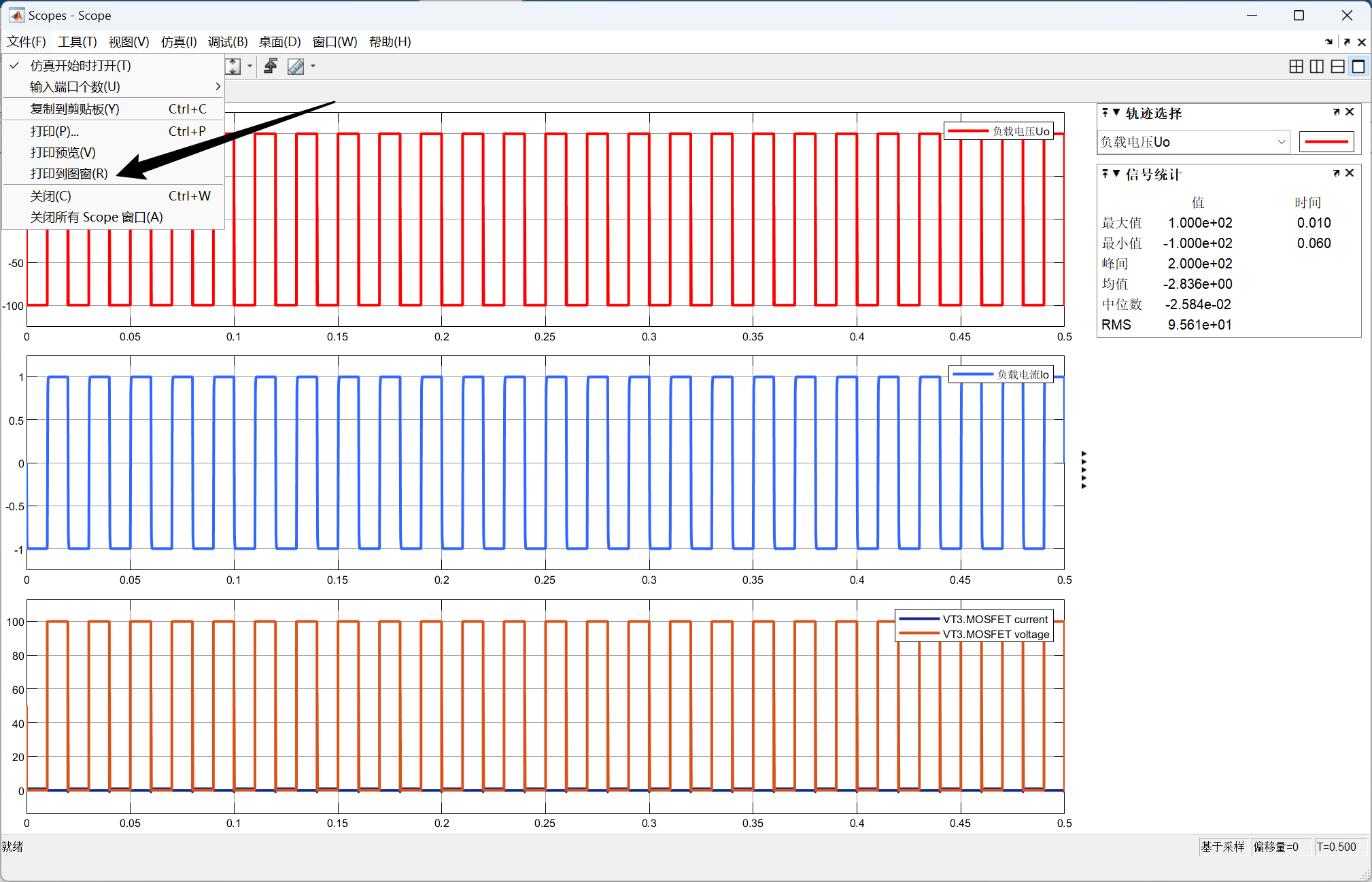

当我们有一个波形图时，我们要首先把波形图从示波器打印到图窗中：

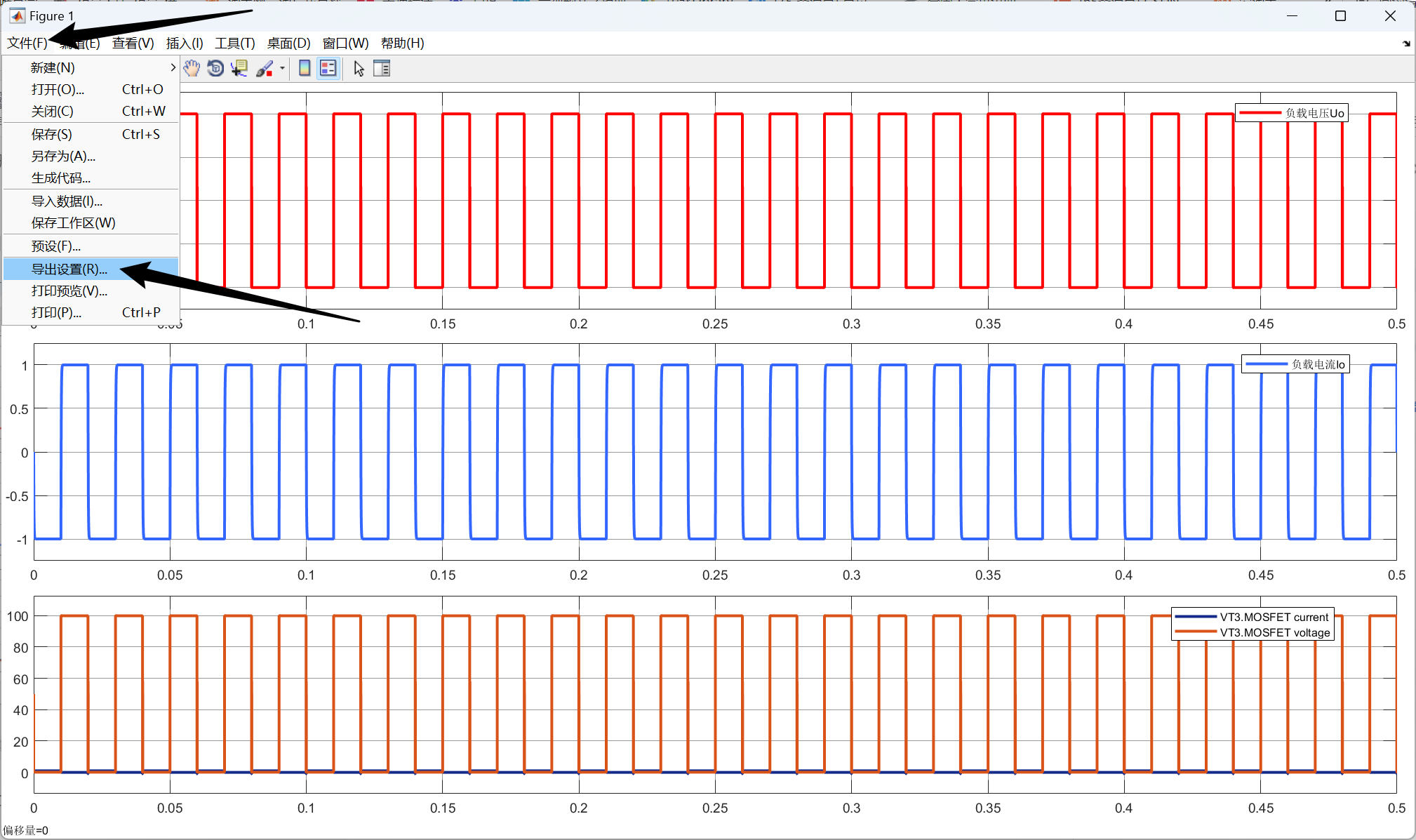

接着会在图窗中进行操作，点击文件，导出设置：

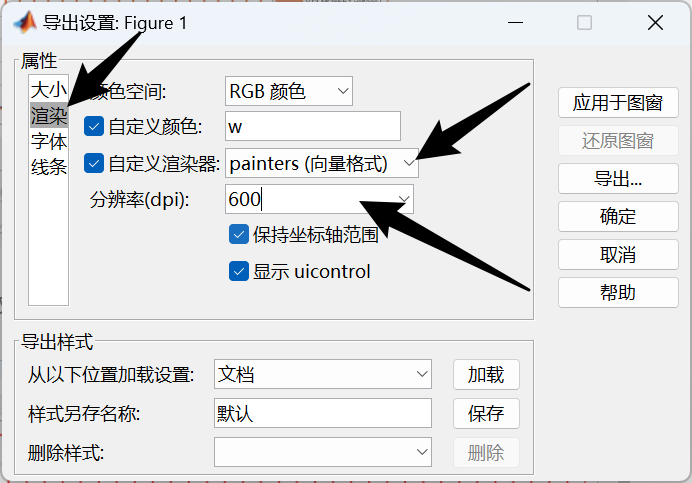

接着选择渲染，自定义渲染器中选择向量格式，分辨率选择600

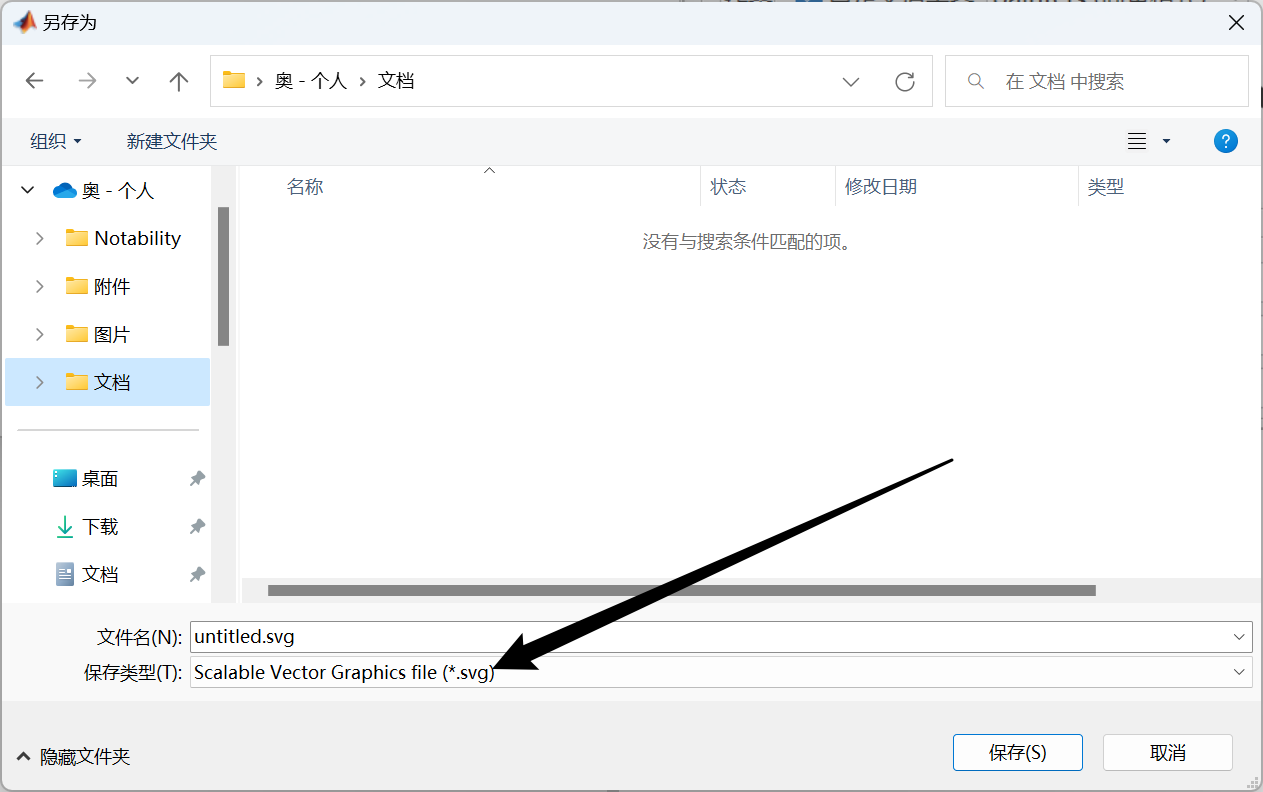

选择导出，选择文件格式：

常见的矢量文件类型有AI (Adobe Illustrator)、EPS (Encapsulated PostScript)、PDF (Portable Document Format) 和SVG (Scalable Vector Graphics)，EMF也可以。
