半波偶极子天线——CST仿真（1）

一、基本原理

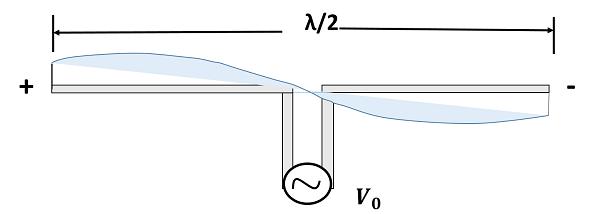

       半波偶极子天线由两根直径和长度都相等的直导线组成，每根导线的长度为1/4个工作波长。导线的直径远小于工作波长，在中间的两个端点上由等幅反相的电压激励，中间端点之间的距离远小于工作波长，可以忽略不计。天线结构如图1所示，这个结构可以看成是由终端开路的双线传输线张开而成的。平行双线传输线上的导行波在开路终端处将形成全反射，其电流沿线呈驻波分布，在开路终端处电流总是零。

图1

二、仿真参数

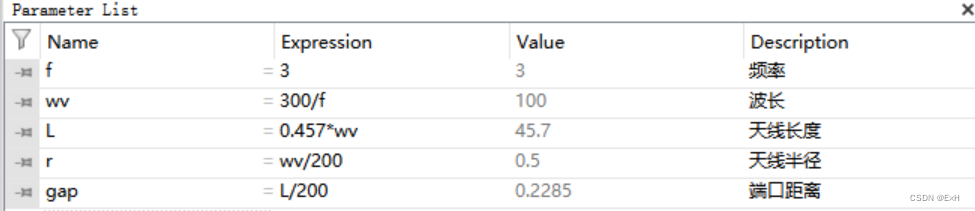

仿真一个谐振在f=3GHz的半波偶极子

单位：mm GHz

 为什么半波偶极子天线长度略小于半个波长 ？

由于振子导体有一定直径，末端分布电容增大（称为末端效应），末端电流实际不为零，这等效于振子长度增加，因而造成波长缩短。振子导体越粗，末端效应越显著，波长缩短越严重。

 三、仿真结果

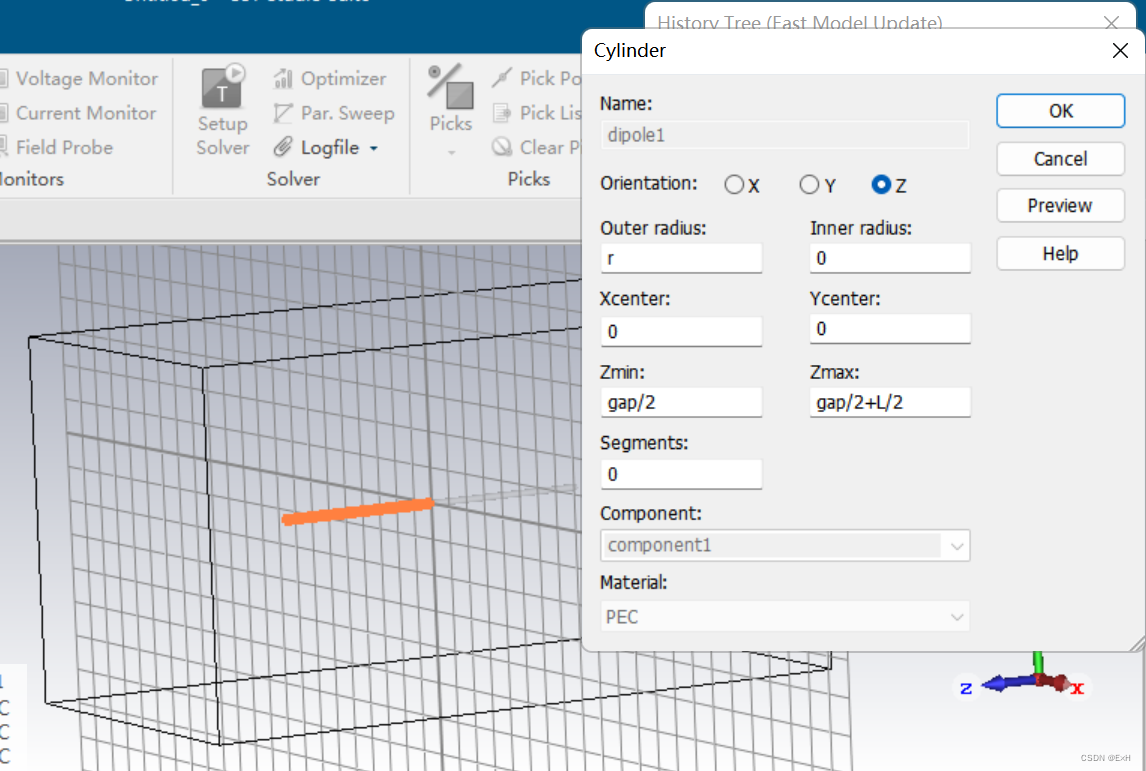

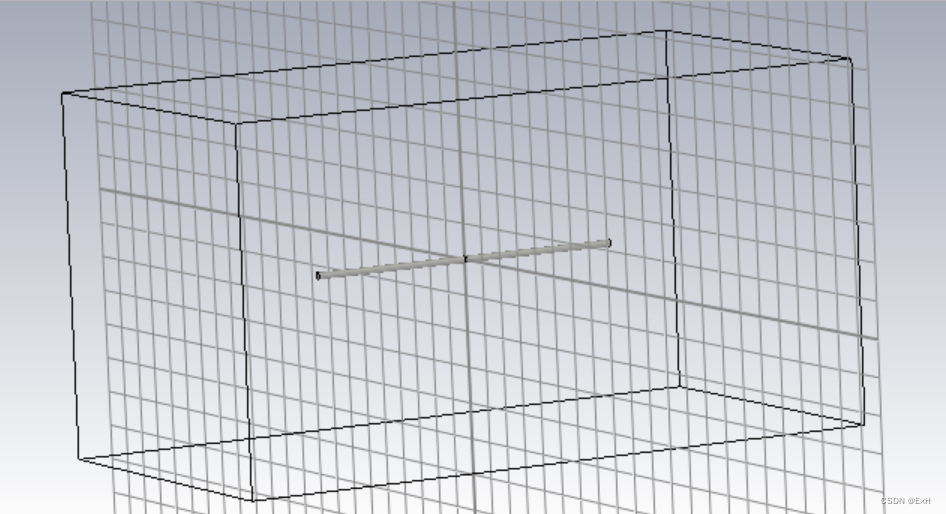

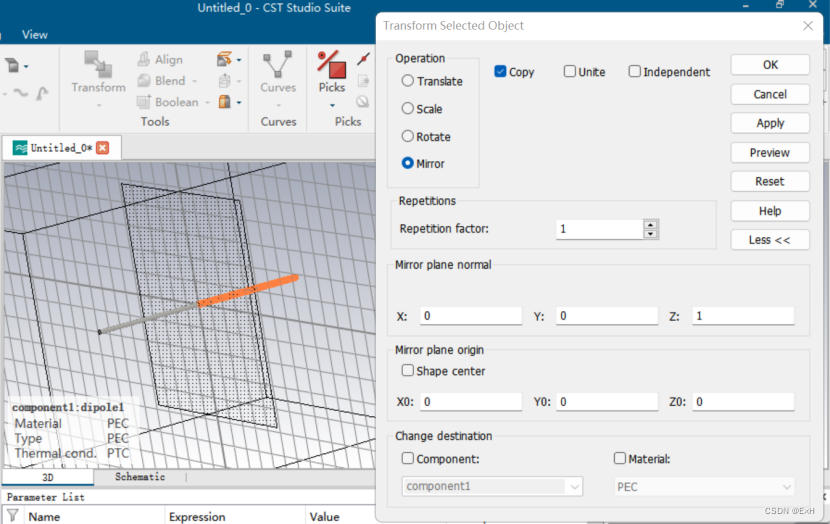

建模：

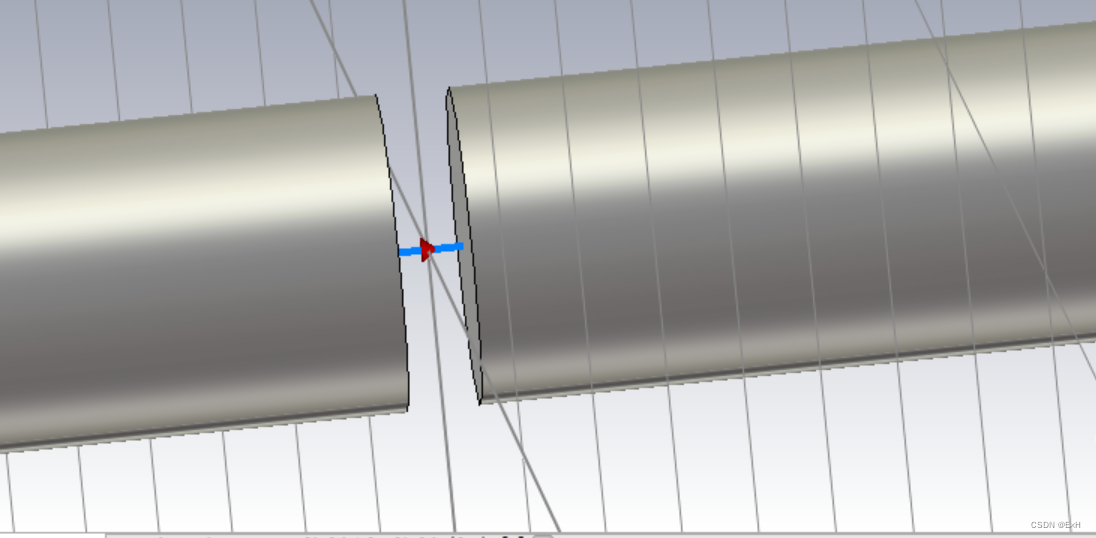

添加离散端口激励

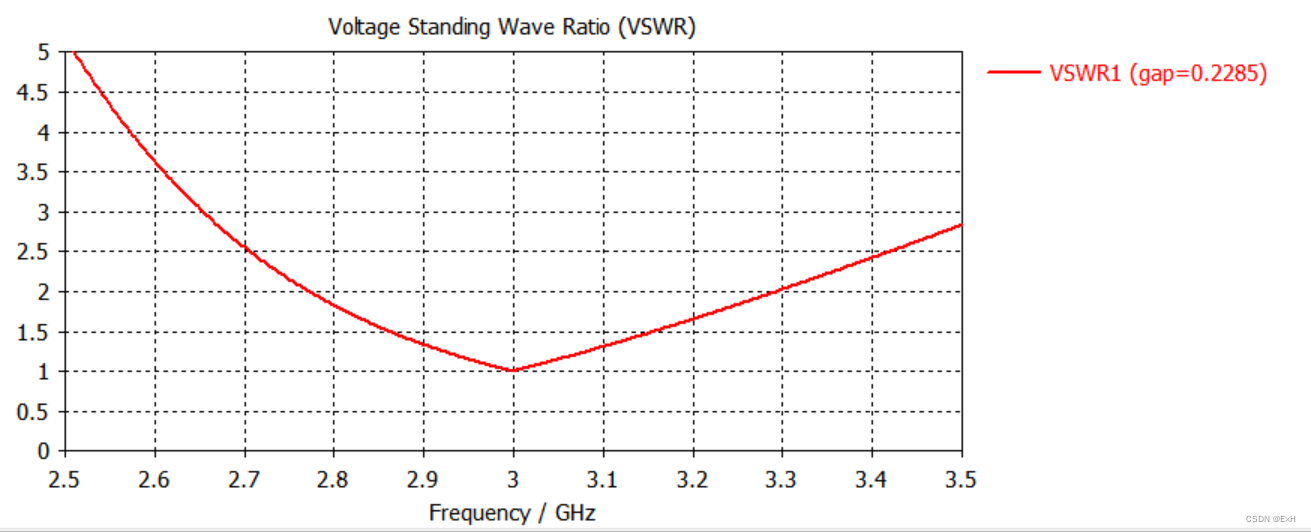

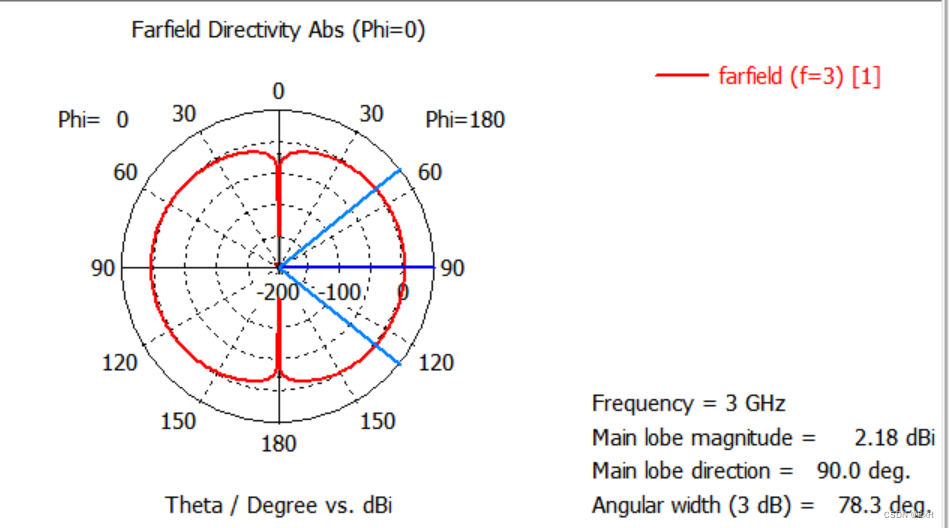

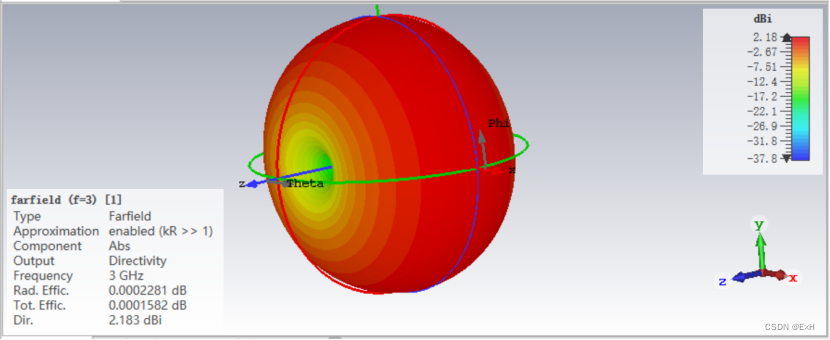

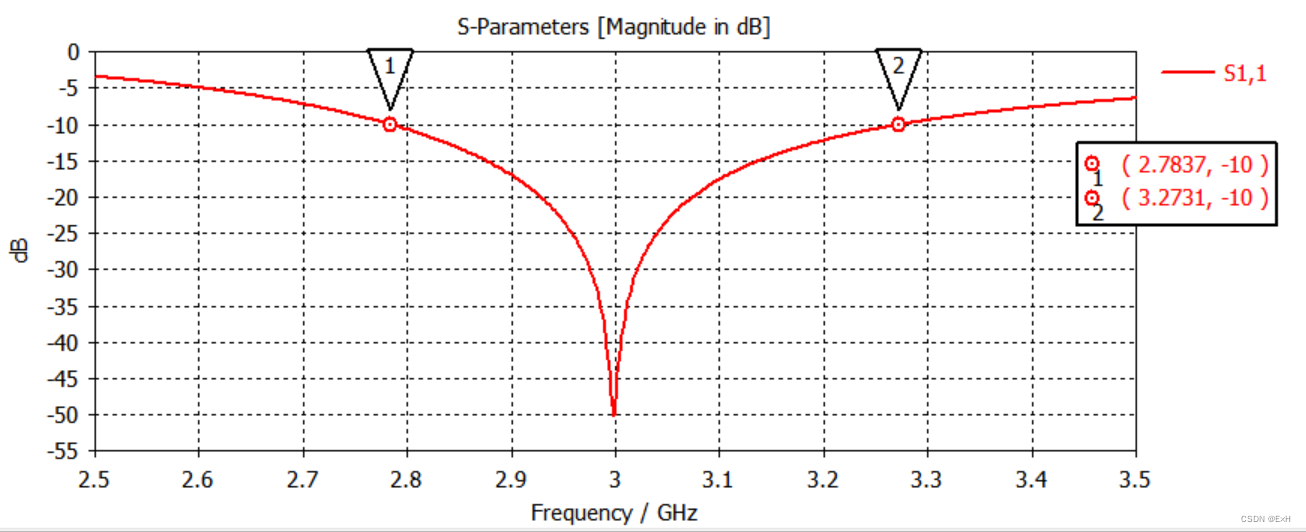

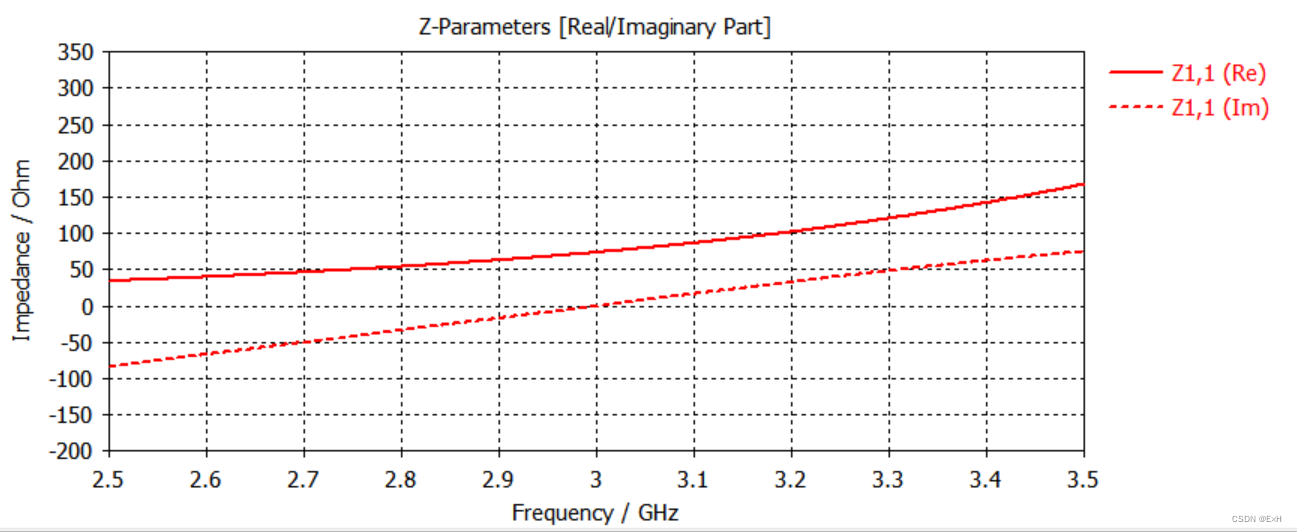

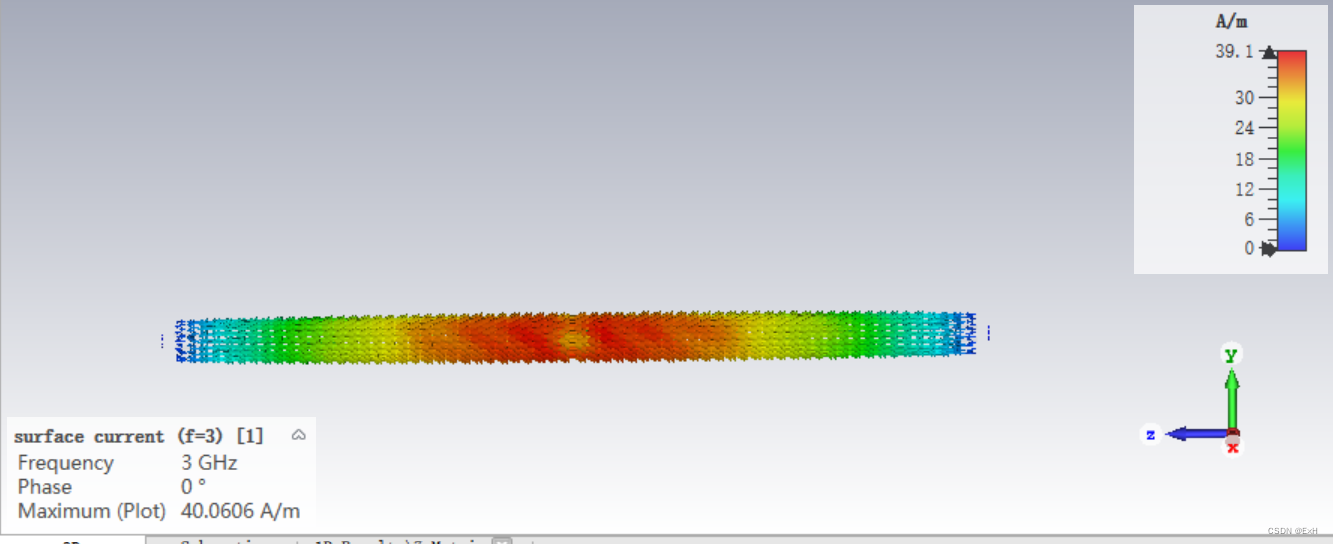

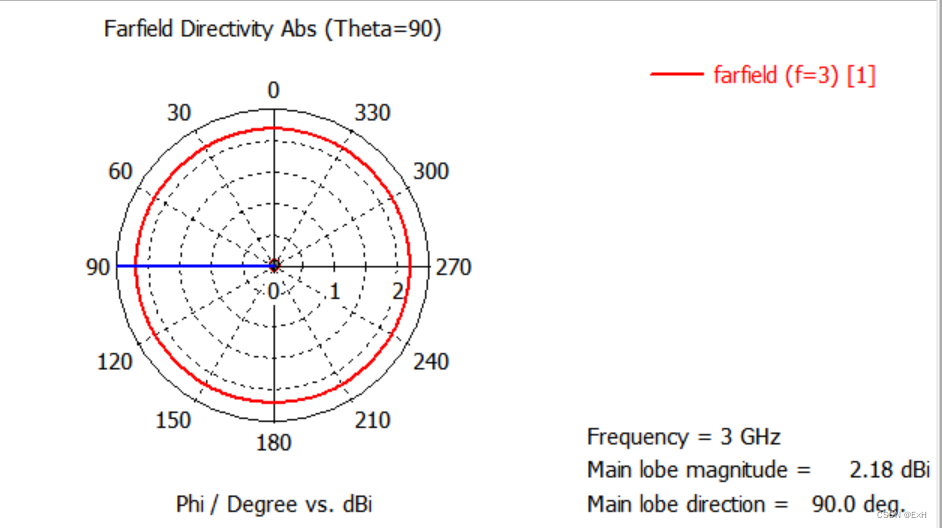

仿真结果：
