理论 - 半波偶极子天线原理与计算

概述

半波偶极子天线是一种结构简单的基本线天线，也是一种经典的、迄今为止使用最广泛的天线之一。半波偶极子天线由两根直径和长度都相等的直导线组成，每根导线的长度为1/4个工作波长。导线的直径远小于工作波长，在中间的两个端点上由等幅反相的电压激励，中间端点之间的距离远小于工作波长，可以忽略不计。

1、电流分布

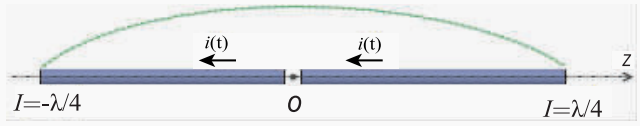

对于从中心馈电的偶极子天线，其两端为开路，故电流为零。工程上通常将其电流分布近似为正弦分布。假设将偶极子天线沿z轴方向放置，其中心位于坐标原点，如图所示

长度为$l$的偶极子天线的电流分布可以表示为$$I(z)=I_0\sin k(l-|z|)-l⩽z⩽l$$式中，$I_0$是波腹电流; $k$是波数，且$k=2\pi /\lambda$; $l$是偶极子天线的长度。对于半波偶极子天线而言，其长度$l=\lambda /4$。把上述参数代入到上式中，则半波偶极子天线的电流分布可以改写为:$$I(z)=I_0\sin \left(\frac{\pi }{2}-kz\right)=I_0\cos (kz)$$

2、辐射场和方向图

已知半波偶极子天线上的电流分布，可利用叠加原理来计算半波偶极子天线的辐射场。半波偶极子天线可以看成是由长度为dz的电基本振子天线连接而成的，dz 这一小段天线上的电流等幅同相，但沿着Z轴的电流幅度是按$I(z)=I_0\cos (kz)$分布的。电基本振子的远区辐射场为$$E_{\theta }=\mathrm{j}\frac{Idl}{2\lambda r}\sqrt{\frac{{\mu }_0}{{\epsilon }_0}}\sin \theta {\mathrm{e}}^{-\mathrm{j}kr}$$对此进行积分得半波偶极子天线的辐射场为 E θ = j d l 2 λ r μ 0 ε 0 sin ⁡ θ e − j k r [ ∫ − λ / 4 λ / 4 I 0 cos ⁡ ( k z ) d z ] E_{\theta}=\mathrm{j} \frac{d l}{2 \lambda r} \sqrt{\frac{\mu_{0}}{\varepsilon_{0}}} \sin \theta \mathrm{e}^{-\mathrm{jkr}}\left[\int_{-\lambda / 4}^{\lambda / 4} I_{0} \cos (k z) \mathrm{d} z\right] Eθ​=j2λrdl​ε0​μ0​​ ​sinθe
