- 实验目的
- 大气校正AVIRIS影像
- 使用ENVI波谱沙漏分析工具
- 实验内容
- AVIRIS影像的大气校正
- ENVI波谱沙漏分析工具的使用
- MNF变换
- PPI计算
- N维可视化
- 端元提取
- 端元物质识别
- 矿物填图
- 实验步骤
- AVIRIS数据的大气校正
- FLAASH大气校正:对AVIRIS数据进行大气校正
图1-1-1 大气校正参数设置
- 添加坏波段
影像中有未被定义的坏波段,需要我们根据自己的理解补充坏波段。第一步先查看特殊波段的坏波段,第二步在Set Raster Metadatazhong中的 Bad Bands List中添加坏波段。

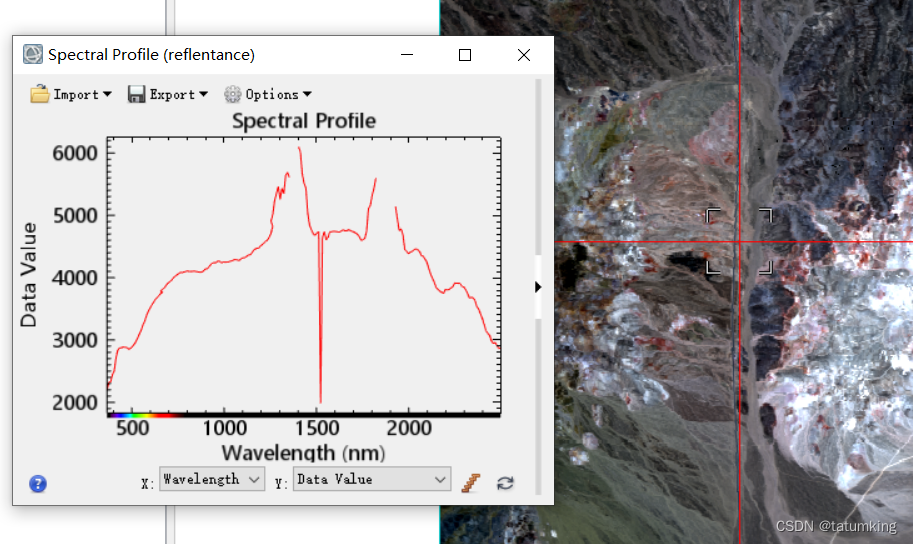

图1-2-1 查看特殊波段的坏波段
图1-2-2 在Bad Bands List中添加坏波段
- ENVI波谱沙漏分析工具
- MNF变换
使用沙漏工具进行MNF变换
图2-1-1 沙漏工具参数设置 图2-1-2 MNF变换输出波段选择
图2-1-3 沙漏MNF特征值曲线计算结果图 图2-1-4维度计算结果图
图2-1-5 阈值选择
- PPI计算
图2-2-1 PPI迭代参数设置 图2-2-2阈值设置
图2-2-3 计算结果图
- 端元波谱收集
第一步选取端元样本像元,这里我们选择三种像元。
图2-3-1 端元选取
第二步进行端元物质识别,选取usgs_min光谱库(Classic版本)作为判断依据(波长单位:μm)
图2-3-2 像元的平均光谱反射率 图2-3-4使用USGS光谱库判断
图2-3-5 算法选择 图2-3-6 参数设置
第三步进行光谱分析,依据打分(Score)高低判断端元所属物质类别,修改端元光谱曲线名称,并且保存为光谱库形式。
图2-3-7 依据打分高低判断物质类别
第四步进行高光谱图像分类
首先选择光谱角分类方法,其次设置SAM最大角度设为0.05,最后执行分类,将结果与原始图像对照并查看填图效果,制图输出。
图2-3-8 SAM参数设置 图2-3-9 分析报告
图2-3-10 分类结果
图2-3-11 分类专题图
