一.RTC简介

实时时钟（Real Time Clock,RTC）,本质是一个计数器，计数频率为秒，专门用来记录时间。

普通定时器不可以拿来作时钟，因为普通定时器无法掉电运行。

RTC特性：

能提供时间（秒钟数）；
能在MCU掉电后运行；
低功耗。

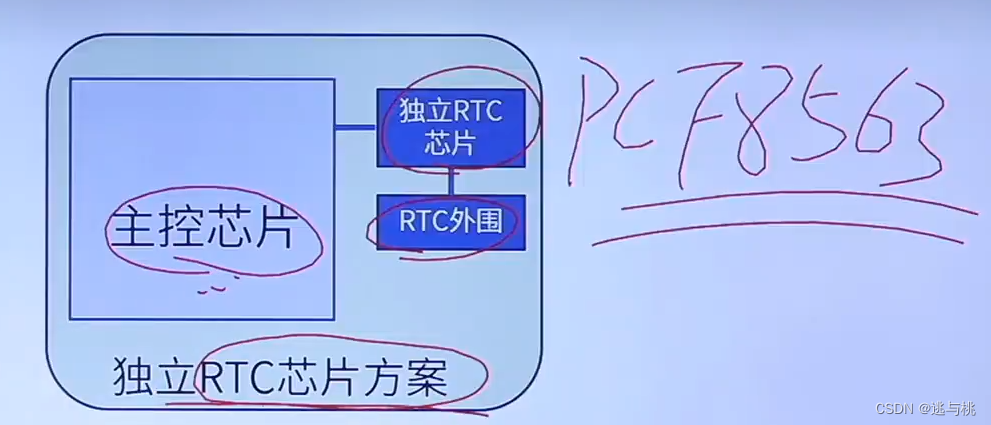

对比因素	内置RTC	外置RTC
信息差异	通过秒/亚秒	提供秒信号和日历
功耗	功耗高	功耗低
体积	不用占用额外体积	体积大
成本	成本低	成本高

“亚秒”并非时间单位，而是转速的单位，是指没有达到秒的速度，即1GHz/1.2秒。而秒级则是以秒为单位，即速度按秒计算，1GHz/秒。

注意：

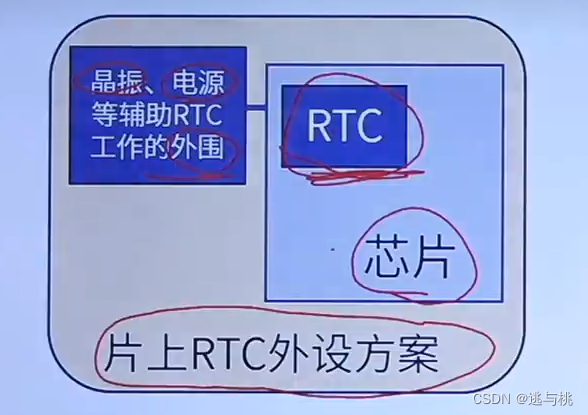

一般都需要设计RTC外围电路；
一般都可以给RTC设置独立的电源；
多数RTC的寄存器采用BCD码存储时间信息。

二.STM32 RTC框图介绍

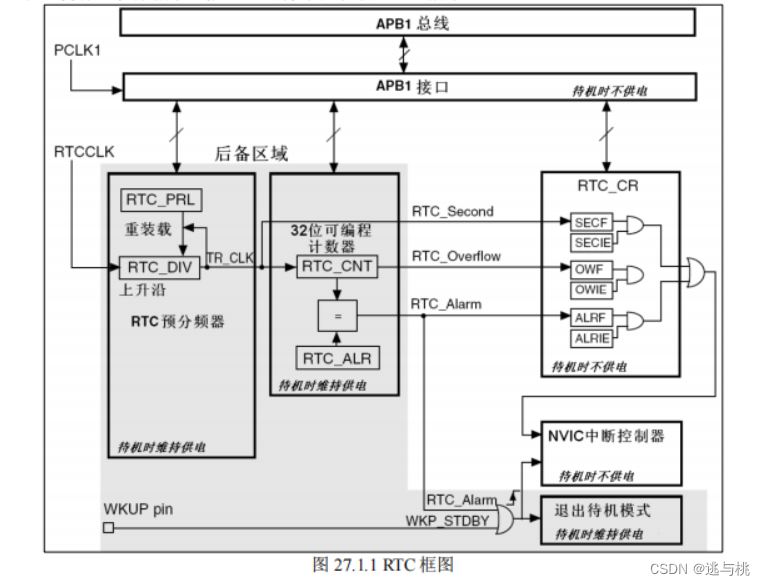

使用LSE(32.768kHz)作为时钟源。

三.RTC相关寄存器介绍（F1）

<一>.后备寄存器和RTC寄存器特性

部分寄存器写保护：RTC_PRL、RTC_ALR、RTC_CNT和RTC_DIV寄存器不会被系统复位；

数据存储功能：RTC和后备寄存器不会被系统或电源复位源复位；当从待机模式唤醒时，也不会被复位。后备寄存器可用于保存掉电时的数据；

独立工作：RTC和后备寄存器通过一个开关供电，在VDD有效时该开关选择VDD供电，否则由VBAT引脚供电。在VBAT供电时仍可可继续工作；

2个独立复位：APB1接口由系统复位；RTC核心只能由后备域复位。

<二>.RTC基本配置步骤

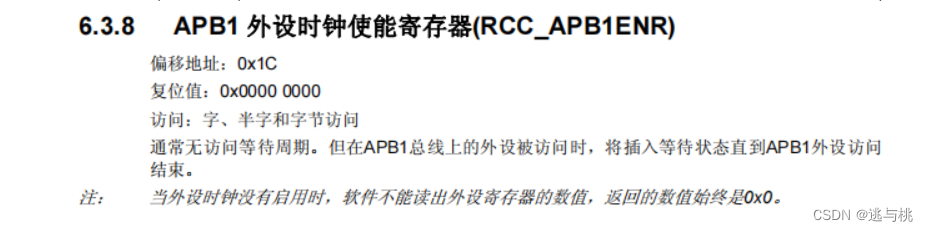

使能对RTC的访问：使能PWR&&BKP时钟、使能对后备寄存器和RTC的访问权限 --- RCC_APB1ENR、PWR_CR；
设置RTC时钟源：激活LSE，设置RTC的计数时钟源为LSE --- RCC_BDCR;
进入配置模式：等待RTOFF位为1，设置CNF位为1 --- RCC_CRL；

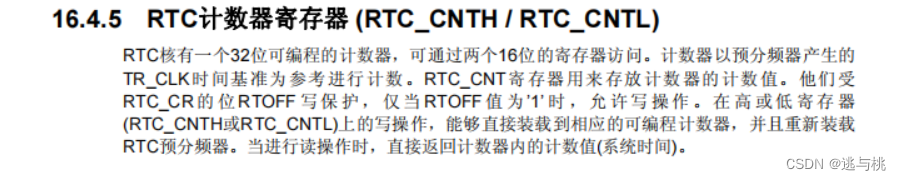

设置RTC寄存器：设置分频值、计数值等，一般先只设置分频值，CNT的设置独立 --- RTC_PRL、RCC_CNT；
退出配置模式：清除CNF位，等待RTOFF为1即配置完成 --- RTC_CRL。

<三>.寄存器介绍

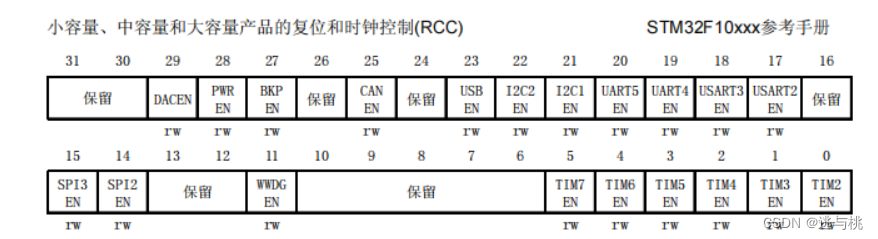

使能PWR&&BKP时钟

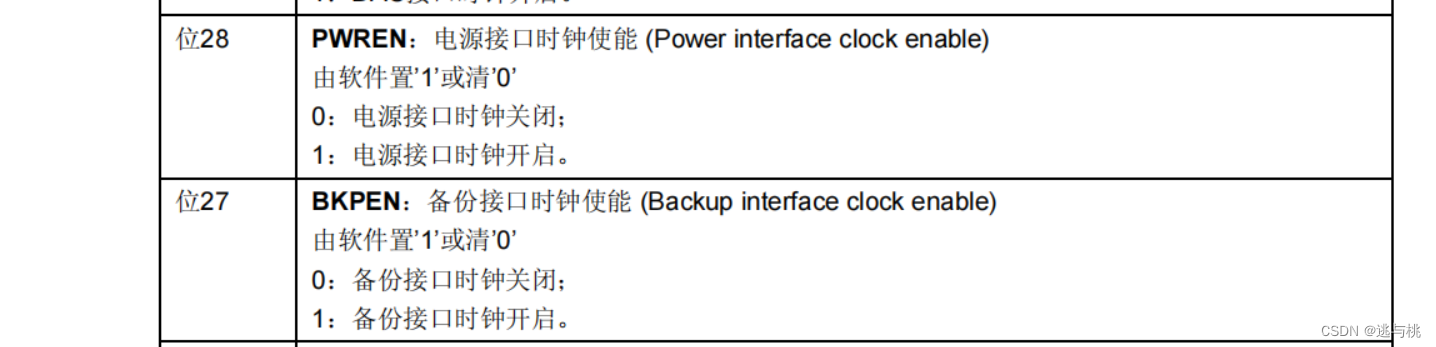

使能后备域和RTC的访问权限

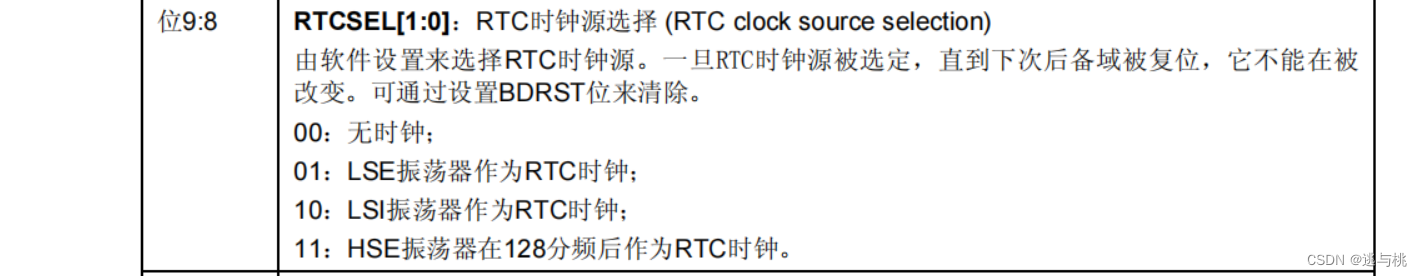

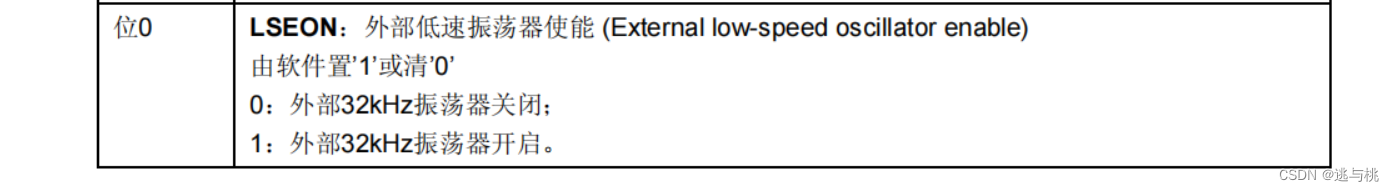

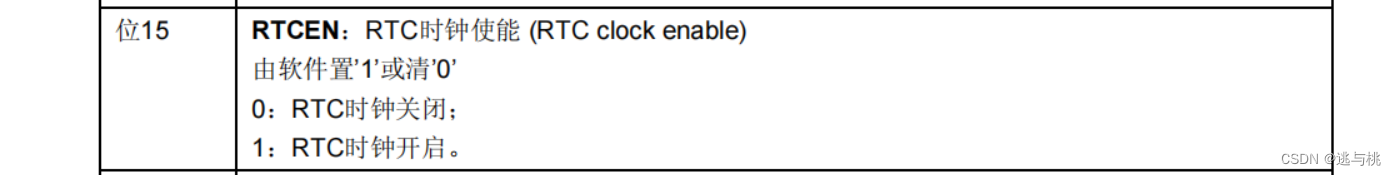

通过RCC_BDCR配置：1，开启RTC时钟；2，开启LSE时钟；3，选择RTC计数时钟源。

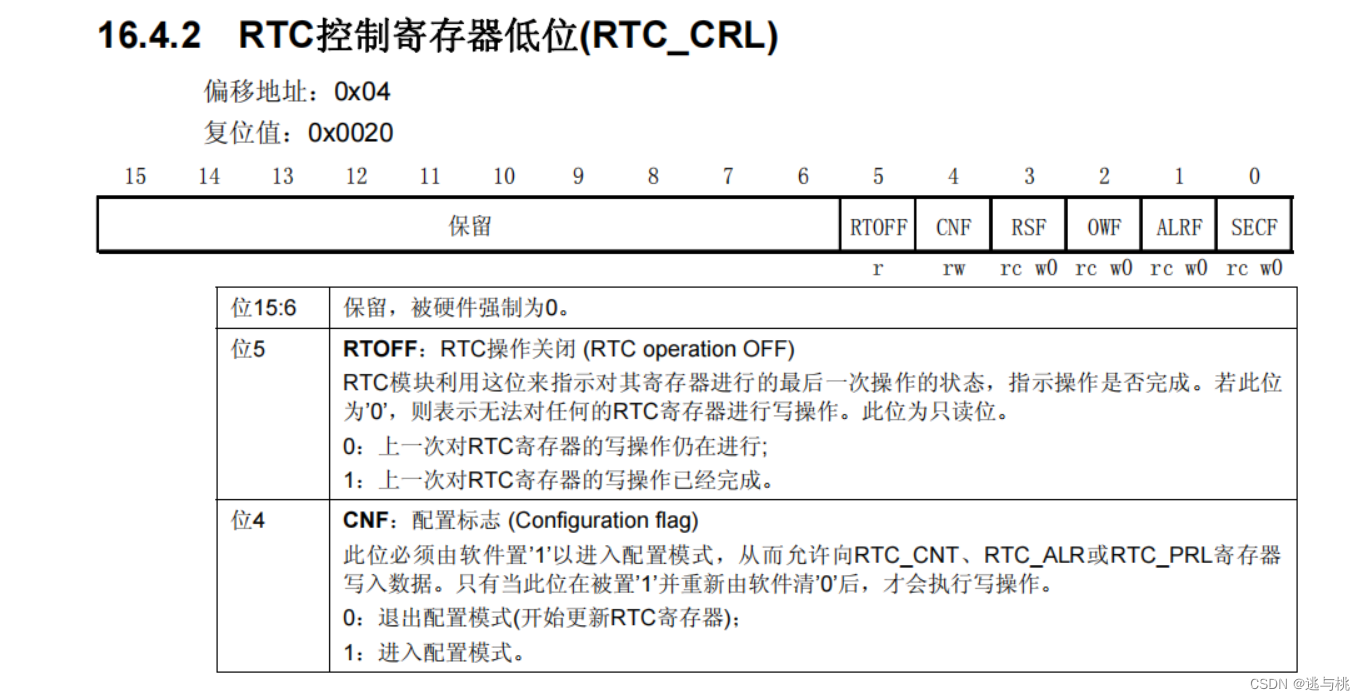

RTC进入配置模式，关注的位。

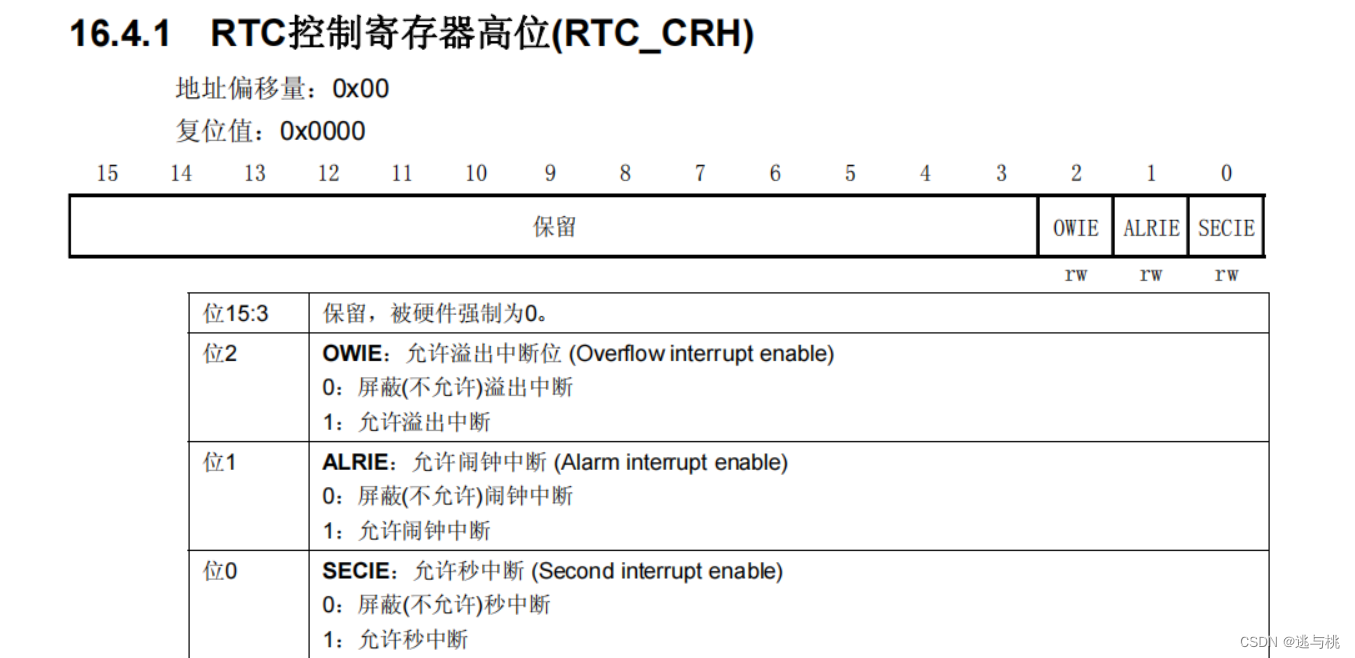

复位值为0，置1可开启相关中断。

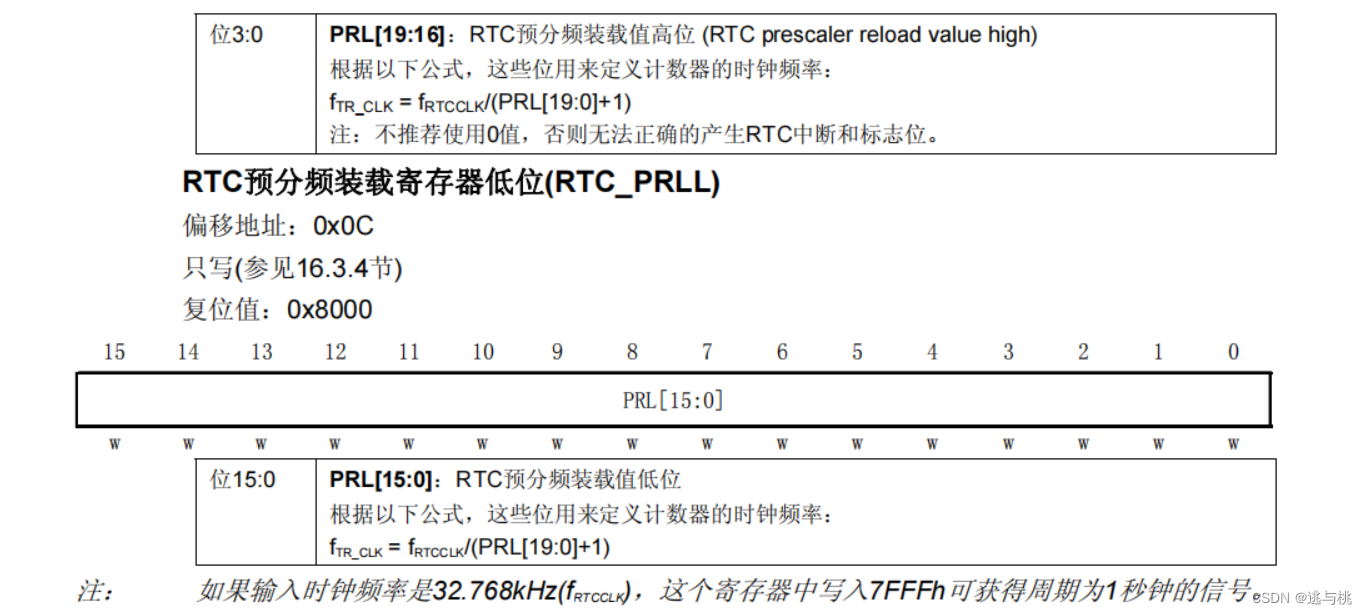

时计数器每计数一次就是1秒，即需要32768分频。

与RTC_PRL相似的寄存器RTC_DIV可以在不停止分频计数器的工作，获得预分频计数器的当前值。

注意：进入配置模式才能对寄存器进行操作。

与RTC_CNT相似的寄存器还有RTC_ALR。

四.RTC相关HAL库驱动介绍（F1）

驱动函数	关联寄存器	功能描述
HAL_RTC_Init（）	CRL/CRH/PRLH/PRLL	初始化RTC
HAL_RTC_MspInit()	初始化回调	使能RTC时钟
HAL_RCC_OscConfig()	RCC_CR/PWR_CR	开启LSE时钟源
HAL_RCCEx_PeriphCLKConfig()	RCC_BDCR	设置RTC时钟源为LSE
HAL_PWR_EnableBKUpAccess()	PWR_CR	使能备份域的访问权限
HAL_RTCEx_BKUP Write/Read()	BKP_DRx	读/写备份域数据寄存器

需要开启的时钟源：__HAL_RCC_RTC_ENABLE()、__HAL_RCC_PWR_CLK_ENABLE()、__HAL_RCC_BKP_CLK_ENABLE()

五.RTC基本驱动步骤

使能电源时钟并使能后备域访问：__HAL_RCC_PWR_CLK_ENABLE - 使能电源时钟；__HAL_RCC_BKP_CLK_ENABLE() - 使能备份时钟；HAL_PWR_EnableBkUpAccess - 使能备份访问；
开启LSE/选择RTC时钟源/使能RTC时钟：HAL_RCC_OscConfig - 开启LSE;HAL_RCCEx_PeriphCLKConfig() - 选择RTC时钟源；__HAL_RCC_RTC_ENABLE() - 使能RTC时钟；
初始化RTC，设置分频值以及工作参数：HAL_RTC_Init - 初始化RTC;HAL_RTC_MspInit() - 完成RTC底层初始化工作；
设置RTC的日期和时间：操作寄存器方式实现rtc_set_time;
获取RTC当前日期和时间：定义rtc_get_time函数。

六.时间设置和读取

由于F1的RTC没有日历寄存器，使用时只存储总秒数，不利于直接设置和显示，所以还需要编写函数把时间变成我们日常的日历时间。

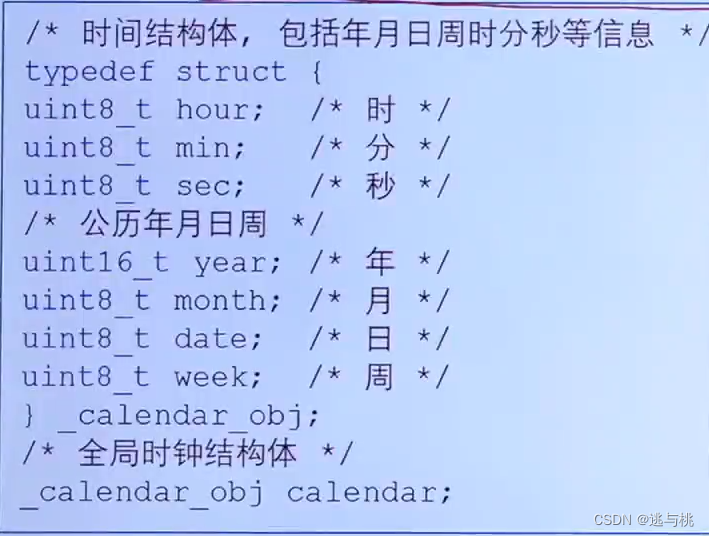

全局的结构体变量calendar存储时间信息。

驱动函数	功能描述
rtc_get_time()	总秒数转为日历时间
rtc_is_leap_year()	判断是否闰年
uint8_t rtc_get_week()	计算公历日历对应的星期几
static long rtc_date22sec()	日历时间转成对应总秒数

七.代码

驱动RTC，使用串口打印当前时间。

rtc.c

#include "./BSP/RTC/rtc.h"
#include "./BSP/LED/led.h"
#include "./SYSTEM/usart/usart.h"
#include "./SYSTEM/delay/delay.h"


RTC_HandleTypeDef g_rtc_handle; /* RTC控制句柄 */
_calendar_obj calendar;         /* 时钟结构体 */

/**
 * @brief       RTC写入后备区域SRAM
 * @param       bkrx : 后备区寄存器编号,范围:0~41
                        对应 RTC_BKP_DR1~RTC_BKP_DR42
 * @param       data : 要写入的数据,16位长度
 * @retval      无
 */
void rtc_write_bkr(uint32_t bkrx, uint16_t data)
{
    HAL_PWR_EnableBkUpAccess(); /* 取消备份区写保护 */
    HAL_RTCEx_BKUPWrite(&g_rtc_handle, bkrx + 1, data);
}

/**
 * @brief       RTC读取后备区域SRAM
 * @param       bkrx : 后备区寄存器编号,范围:0~41
                对应 RTC_BKP_DR1~RTC_BKP_DR42
 * @retval      读取到的值
 */
uint16_t rtc_read_bkr(uint32_t bkrx)
{
    uint32_t temp = 0;
    temp = HAL_RTCEx_BKUPRead(&g_rtc_handle, bkrx + 1);
    return (uint16_t)temp; /* 返回读取到的值 */
}

/**
 * @brief       RTC初始化
 *   @note
 *              默认尝试使用LSE,当LSE启动失败后,切换为LSI.
 *              通过BKP寄存器0的值,可以判断RTC使用的是LSE/LSI:
 *              当BKP0==0X5050时,使用的是LSE
 *              当BKP0==0X5051时,使用的是LSI
 *              注意:切换LSI/LSE将导致时间/日期丢失,切换后需重新设置.
 *
 * @param       无
 * @retval      0,成功
 *              1,进入初始化模式失败
 */
uint8_t rtc_init(void)
{
    /* 检查是不是第一次配置时钟 */
    uint16_t bkpflag = 0;

    __HAL_RCC_PWR_CLK_ENABLE(); /* 使能电源时钟 */
    __HAL_RCC_BKP_CLK_ENABLE(); /* 使能备份时钟 */
    HAL_PWR_EnableBkUpAccess(); /* 取消备份区写保护 */

    bkpflag = rtc_read_bkr(0);  /* 读取BKP0的值 */

    g_rtc_handle.Instance = RTC;
    g_rtc_handle.Init.AsynchPrediv = 32767; /*时钟周期设置,理论值：32767, 这里也可以用 RTC_AUTO_1_SECOND */
    g_rtc_handle.Init.OutPut = RTC_OUTPUTSOURCE_NONE;
    if (HAL_RTC_Init(&g_rtc_handle) != HAL_OK)
    {
        return 1;
    }

    if ((bkpflag != 0X5050) && (bkpflag != 0x5051))         /* 之前未初始化过，重新配置 */
    {
        rtc_set_time(2020, 4, 25, 20, 25, 35);              /* 设置时间 */
    }

    __HAL_RTC_ALARM_ENABLE_IT(&g_rtc_handle, RTC_IT_SEC);   /* 允许秒中断 */

    HAL_NVIC_SetPriority(RTC_IRQn, 0x2, 0);                 /* 优先级设置 */
    HAL_NVIC_EnableIRQ(RTC_IRQn);                           /* 使能RTC中断通道 */

    rtc_get_time(); /* 更新时间 */

    return 0;
}

/**
 * @brief       RTC初始化
 *   @note
 *              RTC底层驱动，时钟配置,此函数会被HAL_RTC_Init()调用
 * @param       hrtc:RTC句柄
 * @retval      无
 */
void HAL_RTC_MspInit(RTC_HandleTypeDef *hrtc)
{
    uint16_t retry = 200;

    __HAL_RCC_RTC_ENABLE(); /* RTC时钟使能 */

    RCC_OscInitTypeDef rcc_oscinitstruct;
    RCC_PeriphCLKInitTypeDef rcc_periphclkinitstruct;

    /* 使用寄存器的方式去检测LSE是否可以正常工作 */
    RCC->BDCR |= 1 << 0;    /* 开启外部低速振荡器LSE */

    while (retry && ((RCC->BDCR & 0X02) == 0))  /* 等待LSE准备好 */
    {
        retry--;
        delay_ms(5);
    }

    if (retry == 0)     /* LSE起振失败 使用LSI */
    {
        rcc_oscinitstruct.OscillatorType = RCC_OSCILLATORTYPE_LSI;  /* 选择要配置的振荡器 */
        rcc_oscinitstruct.LSEState = RCC_LSI_ON;                    /* LSI状态：开启 */
        rcc_oscinitstruct.PLL.PLLState = RCC_PLL_NONE;              /* PLL无配置 */
        HAL_RCC_OscConfig(&rcc_oscinitstruct);                      /* 配置设置的rcc_oscinitstruct */

        rcc_periphclkinitstruct.PeriphClockSelection = RCC_PERIPHCLK_RTC;   /* 选择要配置的外设 RTC */
        rcc_periphclkinitstruct.RTCClockSelection = RCC_RTCCLKSOURCE_LSI;   /* RTC时钟源选择 LSI */
        HAL_RCCEx_PeriphCLKConfig(&rcc_periphclkinitstruct);                /* 配置设置的rcc_periphClkInitStruct */
        rtc_write_bkr(0, 0X5051);
    }
    else
    {
        rcc_oscinitstruct.OscillatorType = RCC_OSCILLATORTYPE_LSE ; /* 选择要配置的振荡器 */
        rcc_oscinitstruct.LSEState = RCC_LSE_ON;                    /* LSE状态：开启 */
        rcc_oscinitstruct.PLL.PLLState = RCC_PLL_NONE;              /* PLL不配置 */
        HAL_RCC_OscConfig(&rcc_oscinitstruct);                      /* 配置设置的rcc_oscinitstruct */

        rcc_periphclkinitstruct.PeriphClockSelection = RCC_PERIPHCLK_RTC;   /* 选择要配置外设 RTC */
        rcc_periphclkinitstruct.RTCClockSelection = RCC_RTCCLKSOURCE_LSE;   /* RTC时钟源选择LSE */
        HAL_RCCEx_PeriphCLKConfig(&rcc_periphclkinitstruct);                /* 配置设置的rcc_periphclkinitstruct */
        rtc_write_bkr(0, 0X5050);
    }
}

/**
 * @brief       RTC时钟中断
 *   @note      秒钟中断服务函数,顺带处理闹钟标志
 *              根据RTC_CRL寄存器的 SECF 和 ALRF 位区分是哪个中断
 * @param       无
 * @retval      无
 */
void RTC_IRQHandler(void)
{
    if (__HAL_RTC_ALARM_GET_FLAG(&g_rtc_handle, RTC_FLAG_SEC) != RESET)     /* 秒中断 */
    {
        rtc_get_time();                         /* 更新时间 */
        __HAL_RTC_ALARM_CLEAR_FLAG(&g_rtc_handle, RTC_FLAG_SEC);            /* 清除秒中断 */
        //printf("sec:%d\r\n", calendar.sec);   /* 打印秒钟 */
    }

    /* 顺带处理闹钟标志 */
    if (__HAL_RTC_ALARM_GET_FLAG(&g_rtc_handle, RTC_FLAG_ALRAF) != RESET)   /* 闹钟标志 */
    {
        __HAL_RTC_ALARM_CLEAR_FLAG(&g_rtc_handle, RTC_FLAG_ALRAF);          /* 清除闹钟标志 */
        printf("Alarm Time:%d-%d-%d %d:%d:%d\n", calendar.year, calendar.month, calendar.date, calendar.hour, calendar.min, calendar.sec);
    }

    __HAL_RTC_ALARM_CLEAR_FLAG(&g_rtc_handle, RTC_FLAG_OW);                 /* 清除溢出中断标志 */
    while (!__HAL_RTC_ALARM_GET_FLAG(&g_rtc_handle, RTC_FLAG_RTOFF));       /* 等待RTC寄存器操作完成, 即等待RTOFF == 1 */
}

/**
 * @brief       判断年份是否是闰年
 *   @note      月份天数表:
 *              月份   1  2  3  4  5  6  7  8  9  10 11 12
 *              闰年   31 29 31 30 31 30 31 31 30 31 30 31
 *              非闰年 31 28 31 30 31 30 31 31 30 31 30 31
 * @param       year : 年份
 * @retval      0, 非闰年; 1, 是闰年;
 */
static uint8_t rtc_is_leap_year(uint16_t year)
{
    /* 闰年规则: 四年闰百年不闰，四百年又闰 */
    if ((year % 4 == 0 && year % 100 != 0) || (year % 400 == 0))
    {
        return 1;
    }
    else
    {
        return 0;
    }
}

/**
 * @brief       设置时间, 包括年月日时分秒
 *   @note      以1970年1月1日为基准, 往后累加时间
 *              合法年份范围为: 1970 ~ 2105年
                HAL默认为年份起点为2000年
 * @param       syear : 年份
 * @param       smon  : 月份
 * @param       sday  : 日期
 * @param       hour  : 小时
 * @param       min   : 分钟
 * @param       sec   : 秒钟
 * @retval      0, 成功; 1, 失败;
 */
uint8_t rtc_set_time(uint16_t syear, uint8_t smon, uint8_t sday, uint8_t hour, uint8_t min, uint8_t sec)
{
    uint32_t seccount = 0;

    seccount = rtc_date2sec(syear, smon, sday, hour, min, sec); /* 将年月日时分秒转换成总秒钟数 */

    __HAL_RCC_PWR_CLK_ENABLE(); /* 使能电源时钟 */
    __HAL_RCC_BKP_CLK_ENABLE(); /* 使能备份域时钟 */
    HAL_PWR_EnableBkUpAccess(); /* 取消备份域写保护 */
    /* 上面三步是必须的! */

    RTC->CRL |= 1 << 4;         /* 允许配置 */

    RTC->CNTL = seccount & 0xffff;
    RTC->CNTH = seccount >> 16;

    RTC->CRL &= ~(1 << 4);      /* 配置更新 */

    while (!__HAL_RTC_ALARM_GET_FLAG(&g_rtc_handle, RTC_FLAG_RTOFF));       /* 等待RTC寄存器操作完成, 即等待RTOFF == 1 */

    return 0;
}

/**
 * @brief       设置闹钟, 具体到年月日时分秒
 *   @note      以1970年1月1日为基准, 往后累加时间
 *              合法年份范围为: 1970 ~ 2105年
 * @param       syear : 年份
 * @param       smon  : 月份
 * @param       sday  : 日期
 * @param       hour  : 小时
 * @param       min   : 分钟
 * @param       sec   : 秒钟
 * @retval      0, 成功; 1, 失败;
 */
uint8_t rtc_set_alarm(uint16_t syear, uint8_t smon, uint8_t sday, uint8_t hour, uint8_t min, uint8_t sec)
{
    uint32_t seccount = 0;

    seccount = rtc_date2sec(syear, smon, sday, hour, min, sec); /* 将年月日时分秒转换成总秒钟数 */

    __HAL_RCC_PWR_CLK_ENABLE(); /* 使能电源时钟 */
    __HAL_RCC_BKP_CLK_ENABLE(); /* 使能备份域时钟 */
    HAL_PWR_EnableBkUpAccess(); /* 取消备份域写保护 */
    /* 上面三步是必须的! */

    RTC->CRL |= 1 << 4;         /* 允许配置 */

    RTC->ALRL = seccount & 0xffff;
    RTC->ALRH = seccount >> 16;

    RTC->CRL &= ~(1 << 4);      /* 配置更新 */

    while (!__HAL_RTC_ALARM_GET_FLAG(&g_rtc_handle, RTC_FLAG_RTOFF));       /* 等待RTC寄存器操作完成, 即等待RTOFF == 1 */

    return 0;
}

/**
 * @brief       得到当前的时间
 *   @note      该函数不直接返回时间, 时间数据保存在calendar结构体里面
 * @param       无
 * @retval      无
 */
void rtc_get_time(void)
{
    static uint16_t daycnt = 0;
    uint32_t seccount = 0;
    uint32_t temp = 0;
    uint16_t temp1 = 0;
    const uint8_t month_table[12] = {31, 28, 31, 30, 31, 30, 31, 31, 30, 31, 30, 31}; /* 平年的月份日期表 */

    seccount = RTC->CNTH;       /* 得到计数器中的值(秒钟数) */
    seccount <<= 16;
    seccount += RTC->CNTL;

    temp = seccount / 86400;    /* 得到天数(秒钟数对应的) */

    if (daycnt != temp)         /* 超过一天了 */
    {
        daycnt = temp;
        temp1 = 1970;           /* 从1970年开始 */

        while (temp >= 365)
        {
            if (rtc_is_leap_year(temp1)) /* 是闰年 */
            {
                if (temp >= 366)
                {
                    temp -= 366; /* 闰年的秒钟数 */
                }
                else
                {
                    break;
                }
            }
            else
            {
                temp -= 365;    /* 平年 */
            }

            temp1++;
        }

        calendar.year = temp1;  /* 得到年份 */
        temp1 = 0;

        while (temp >= 28)      /* 超过了一个月 */
        {
            if (rtc_is_leap_year(calendar.year) && temp1 == 1) /* 当年是不是闰年/2月份 */
            {
                if (temp >= 29)
                {
                    temp -= 29; /* 闰年的秒钟数 */
                }
                else
                {
                    break;
                }
            }
            else
            {
                if (temp >= month_table[temp1])
                {
                    temp -= month_table[temp1]; /* 平年 */
                }
                else
                {
                    break;
                }
            }

            temp1++;
        }

        calendar.month = temp1 + 1; /* 得到月份 */
        calendar.date = temp + 1;   /* 得到日期 */
    }

    temp = seccount % 86400;                                                    /* 得到秒钟数 */
    calendar.hour = temp / 3600;                                                /* 小时 */
    calendar.min = (temp % 3600) / 60;                                          /* 分钟 */
    calendar.sec = (temp % 3600) % 60;                                          /* 秒钟 */
    calendar.week = rtc_get_week(calendar.year, calendar.month, calendar.date); /* 获取星期 */
}

/**
 * @brief       将年月日时分秒转换成秒钟数
 *   @note      输入公历日期得到星期(起始时间为: 公元0年3月1日开始, 输入往后的任何日期, 都可以获取正确的星期)
 *              使用 基姆拉尔森计算公式 计算, 原理说明见此贴:
 *              https://www.cnblogs.com/fengbohello/p/3264300.html
 * @param       syear : 年份
 * @param       smon  : 月份
 * @param       sday  : 日期
 * @retval      0, 星期天; 1 ~ 6: 星期一 ~ 星期六
 */
uint8_t rtc_get_week(uint16_t year, uint8_t month, uint8_t day)
{
    uint8_t week = 0;

    if (month < 3)
    {
        month += 12;
        --year;
    }

    week = (day + 1 + 2 * month + 3 * (month + 1) / 5 + year + (year >> 2) - year / 100 + year / 400) % 7;
    return week;
}

/**
 * @brief       将年月日时分秒转换成秒钟数
 *   @note      以1970年1月1日为基准, 1970年1月1日, 0时0分0秒, 表示第0秒钟
 *              最大表示到2105年, 因为uint32_t最大表示136年的秒钟数(不包括闰年)!
 *              本代码参考只linux mktime函数, 原理说明见此贴:
 *              http://www.openedv.com/thread-63389-1-1.html
 * @param       syear : 年份
 * @param       smon  : 月份
 * @param       sday  : 日期
 * @param       hour  : 小时
 * @param       min   : 分钟
 * @param       sec   : 秒钟
 * @retval      转换后的秒钟数
 */
static long rtc_date2sec(uint16_t syear, uint8_t smon, uint8_t sday, uint8_t hour, uint8_t min, uint8_t sec)
{
    uint32_t Y, M, D, X, T;
    signed char monx = smon;    /* 将月份转换成带符号的值, 方便后面运算 */

    if (0 >= (monx -= 2))       /* 1..12 -> 11,12,1..10 */
    {
        monx += 12;             /* Puts Feb last since it has leap day */
        syear -= 1;
    }

    Y = (syear - 1) * 365 + syear / 4 - syear / 100 + syear / 400; /* 公元元年1到现在的闰年数 */
    M = 367 * monx / 12 - 30 + 59;
    D = sday - 1;
    X = Y + M + D - 719162;                      /* 减去公元元年到1970年的天数 */
    T = ((X * 24 + hour) * 60 + min) * 60 + sec; /* 总秒钟数 */
    return T;
}

rtc.h

#ifndef __RTC_H
#define __RTC_H

#include "./SYSTEM/sys/sys.h"


/* 时间结构体, 包括年月日周时分秒等信息 */
typedef struct
{
    uint8_t hour;       /* 时 */
    uint8_t min;        /* 分 */
    uint8_t sec;        /* 秒 */
    /* 公历年月日周 */
    uint16_t year;      /* 年 */
    uint8_t  month;     /* 月 */
    uint8_t  date;      /* 日 */
    uint8_t  week;      /* 周 */
} _calendar_obj;
extern _calendar_obj calendar;                      /* 时间结构体 */


/* 静态函数 */
static uint8_t rtc_is_leap_year(uint16_t year);     /* 判断当前年份是不是闰年 */
static long rtc_date2sec(uint16_t syear, uint8_t smon, uint8_t sday, uint8_t hour, uint8_t min, uint8_t sec);   /* 将年月日时分秒转换成秒钟数 */

/* 接口函数 */
uint8_t rtc_init(void);                             /* 初始化RTC */
void rtc_get_time(void);                            /* 获取RTC时间信息 */
uint16_t rtc_read_bkr(uint32_t bkrx);               /* 读取后备寄存器 */
void rtc_write_bkr(uint32_t bkrx, uint16_t data);   /* 写后备寄存器 */
uint8_t rtc_get_week(uint16_t year, uint8_t month, uint8_t day);    /* 根据年月日获取星期几 */
uint8_t rtc_set_time(uint16_t syear, uint8_t smon, uint8_t sday, uint8_t hour, uint8_t min, uint8_t sec);   /* 设置时间 */
uint8_t rtc_set_alarm(uint16_t syear, uint8_t smon, uint8_t sday, uint8_t hour, uint8_t min, uint8_t sec);  /* 设置闹钟时间 */

#endif

main.c

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/usart/usart.h"
#include "./SYSTEM/delay/delay.h"
#include "./USMART/usmart.h"
#include "./BSP/LED/led.h"
#include "./BSP/LCD/lcd.h"
#include "./BSP/RTC/rtc.h"

/* 定义字符数组用于显示周 */
char* weekdays[]={"Sunday","Monday","Tuesday","Wednesday",
                  "Thursday","Friday","Saterday"};

int main(void)
{
    uint8_t tbuf[40];
    uint8_t t = 0;

    HAL_Init();                             /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    delay_init(72);                         /* 延时初始化 */
    usart_init(115200);                     /* 串口初始化为115200 */
    usmart_dev.init(72);                    /* 初始化USMART */
    led_init();                             /* 初始化LED */
    lcd_init();                             /* 初始化LCD */
    rtc_init();                             /* 初始化RTC */

    rtc_set_alarm(2020, 4, 26, 9, 23, 45); /* 设置一次闹钟 */

    lcd_show_string(30, 50, 200, 16, 16, "STM32", RED);
    lcd_show_string(30, 70, 200, 16, 16, "RTC TEST", RED);
    lcd_show_string(30, 90, 200, 16, 16, "ATOM@ALIENTEK", RED);

    while (1)
    {
        t++;

        if ((t % 10) == 0)                  /* 每100ms更新一次显示数据 */
        {
            rtc_get_time();
            sprintf((char *)tbuf, "Time:%02d:%02d:%02d", calendar.hour, calendar.min, calendar.sec);
            lcd_show_string(30, 120, 210, 16, 16, (char *)tbuf, RED);
            sprintf((char *)tbuf, "Date:%04d-%02d-%02d", calendar.year, calendar.month, calendar.date);
            lcd_show_string(30, 140, 210, 16, 16, (char *)tbuf, RED);
            sprintf((char *)tbuf, "Week:%s", weekdays[calendar.week]);
            lcd_show_string(30, 160, 210, 16, 16, (char *)tbuf, RED);
        }

        if ((t % 20) == 0)
        {
            LED0_TOGGLE();              /* 每200ms,翻转一次LED0 */
        }

        delay_ms(10);
    }
}

逃与桃

关注

1
点赞
踩
27

收藏

觉得还不错? 一键收藏
0
评论

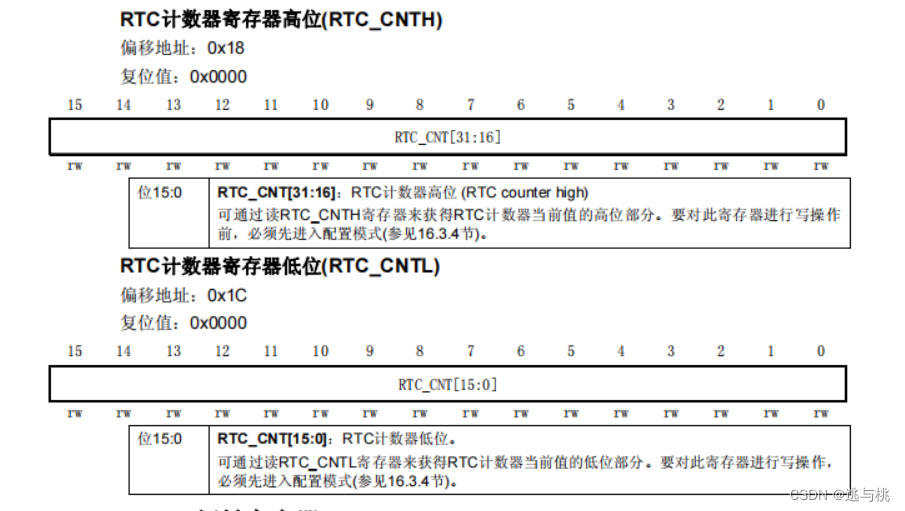

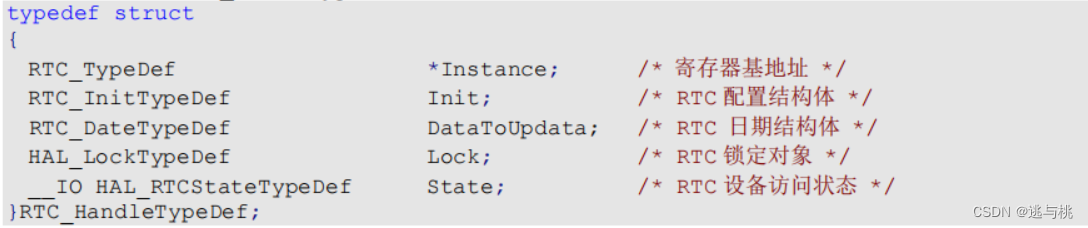

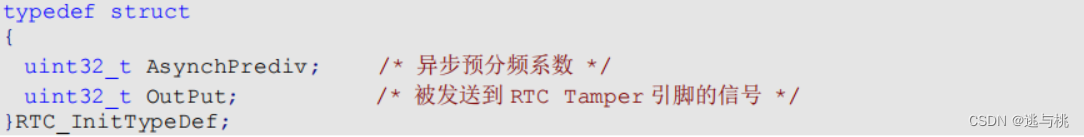

RTC --- 实时时钟

使用LSE(32.768kHz)作为时钟源。RTC_PRL、RTC_ALR、RTC_CNT和RTC_DIV寄存器不会被系统复位；RTC和后备寄存器不会被系统或电源复位源复位；当从待机模式唤醒时，也不会被复位。后备寄存器可用于保存掉电时的数据；RTC和后备寄存器通过一个开关供电，在VDD有效时该开关选择VDD供电，否则由VBAT引脚供电。在VBAT供电时仍可可继续工作；APB1接口由系统复位；RTC核心只能由后备域复位。使能PWR&&BKP时钟使能后备域和RTC的访问权限。
复制链接

扫一扫
