AD24：原理图PDF打印

一、概述

Altium前身是protel国际有限公司，1985年始创于澳大利亚。2024年，日本芯片制造商瑞萨全资收购了altium公司（中文名：奥腾）。

现在原理图设计的EDA软件都带有PDF打印输出，方便阅读、评审等。

二、详细操作过程

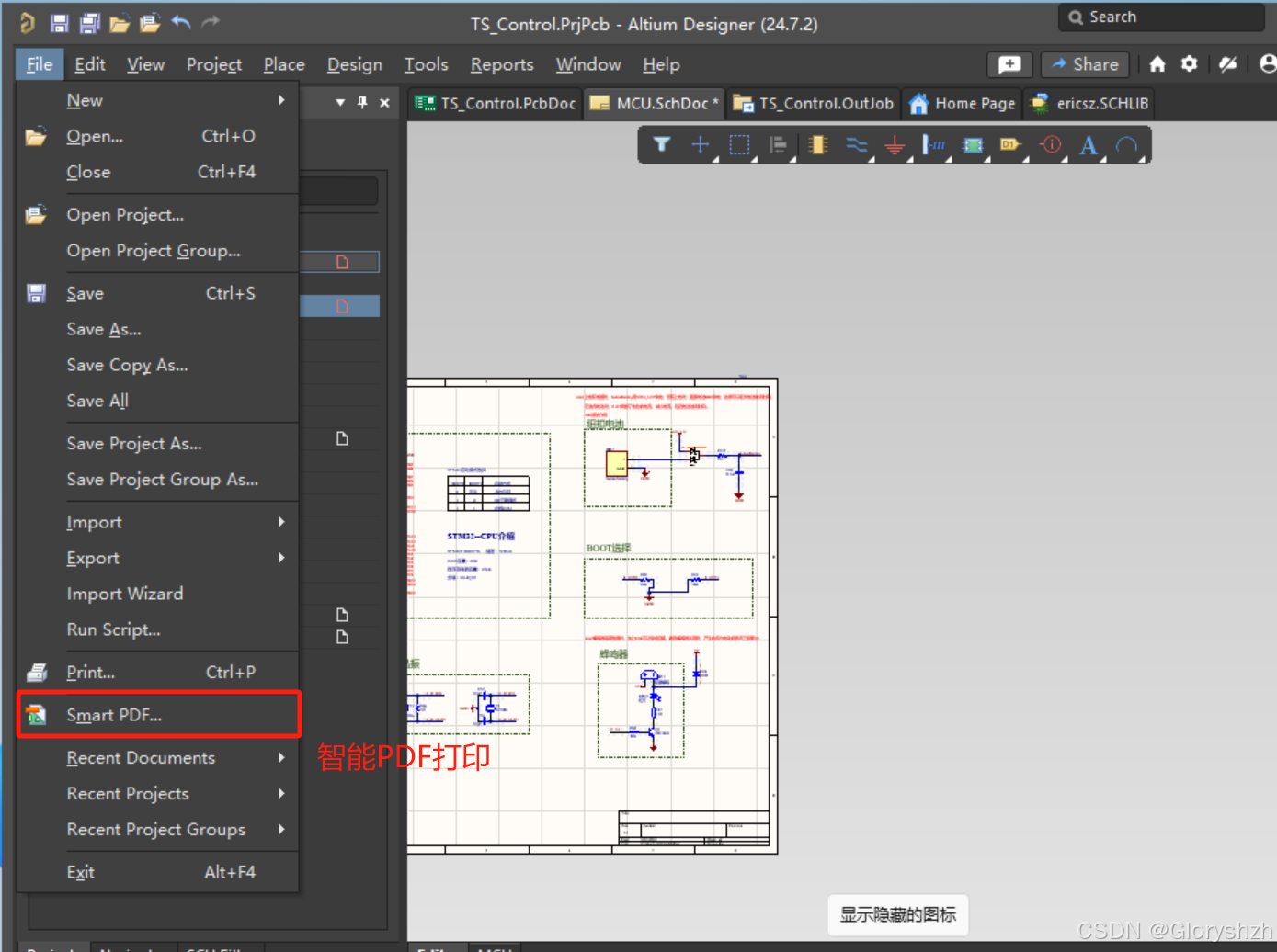

2.1、Flie

file->smart PDF...

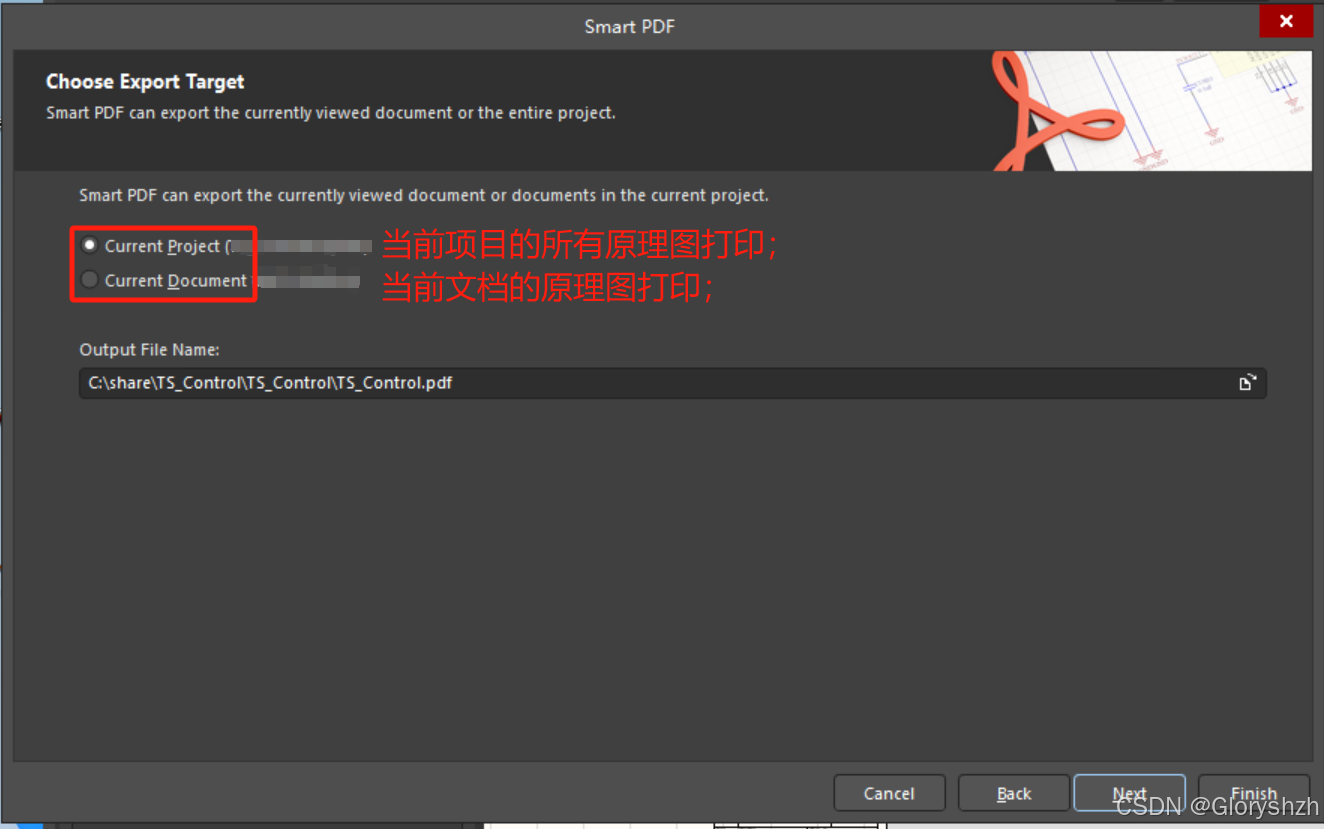

2.2、选择打印的内容

Current Project：当前项目的所有原理图；

Current Document：当前文档的原理图；

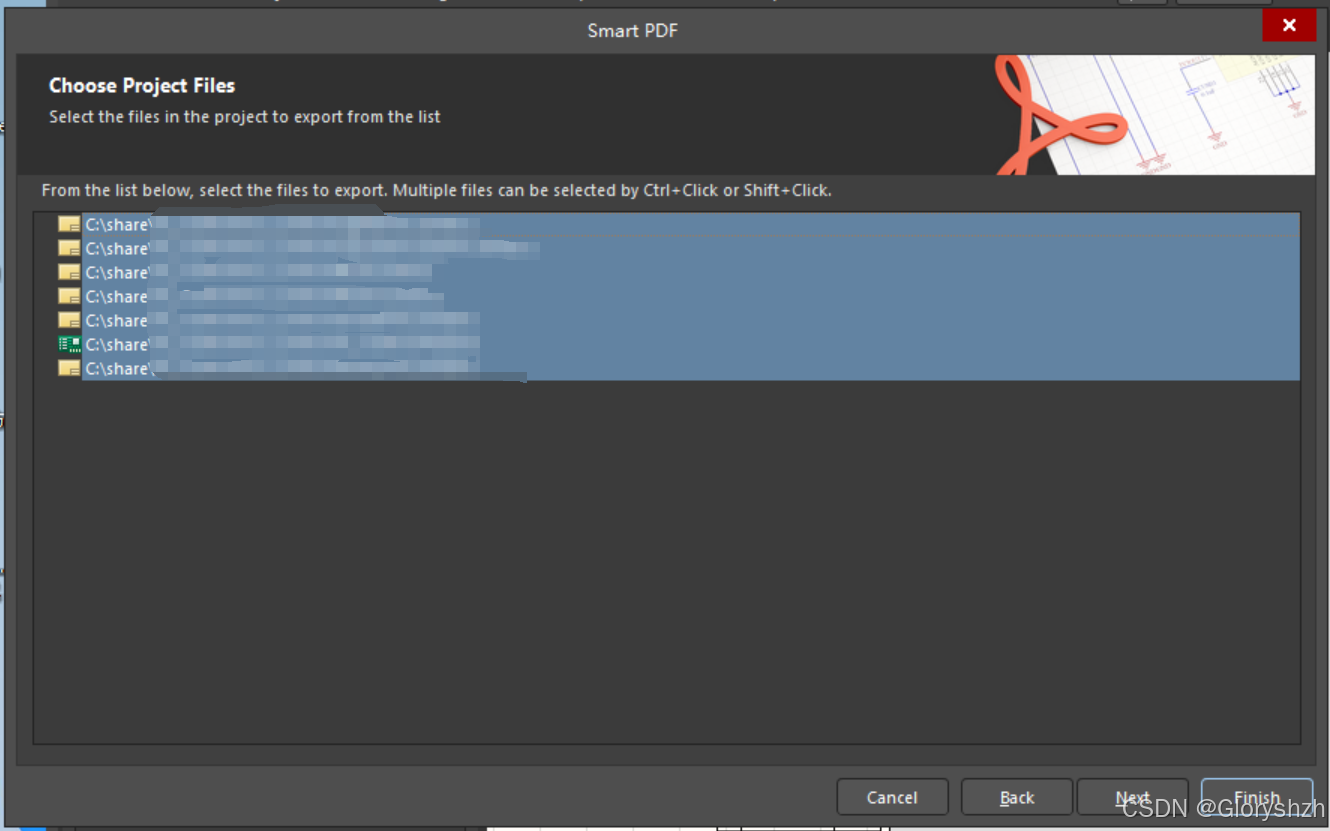

Choose Project Files：选择项目下的所有文件（原理图和PCB），不需要打印的，可以直接去掉。

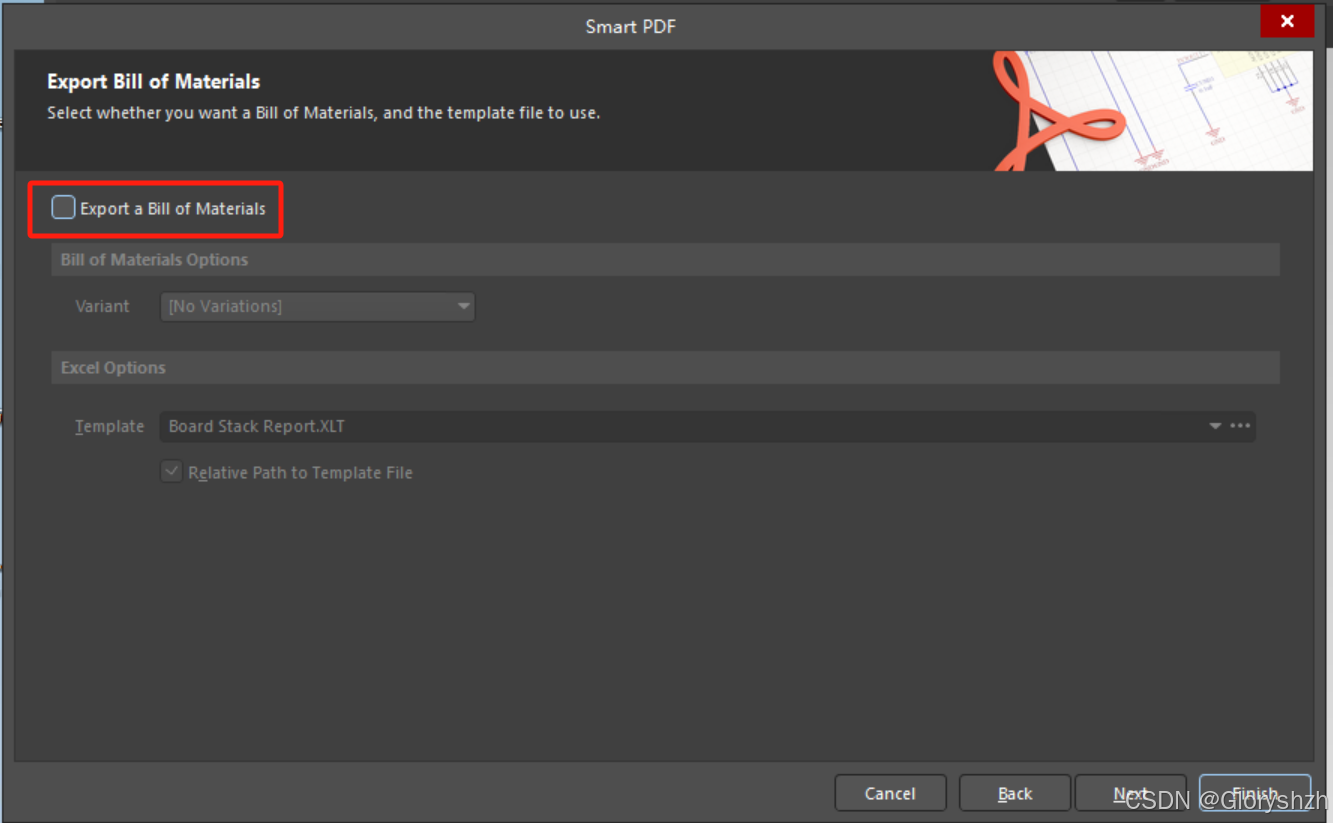

2.3、BOM表输出

Export a Bill of Materials：BOM表输出（根据实际需要，是否选择BOM输出）

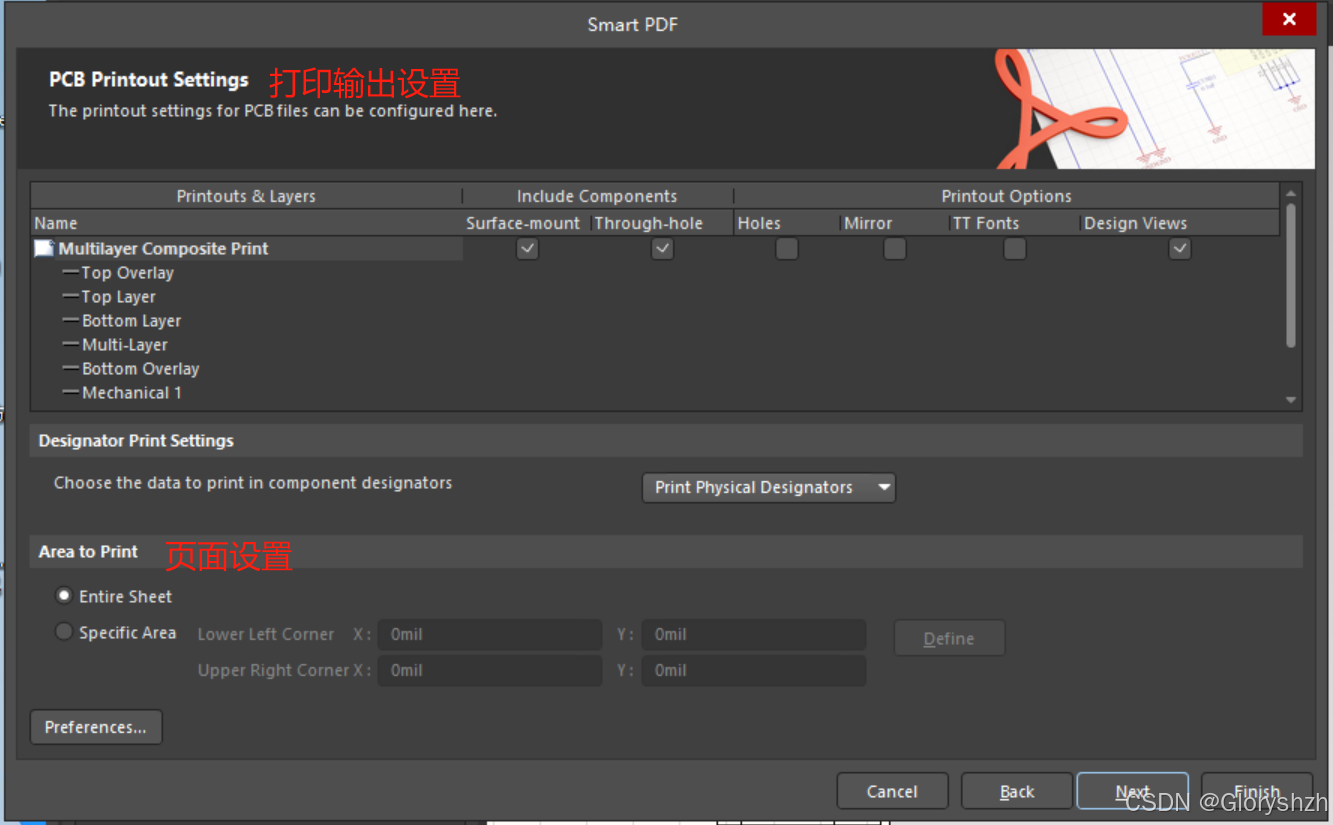

2.4、PCB打印设置

有选择PCB文档打印时，PCB print Settings是相关设置

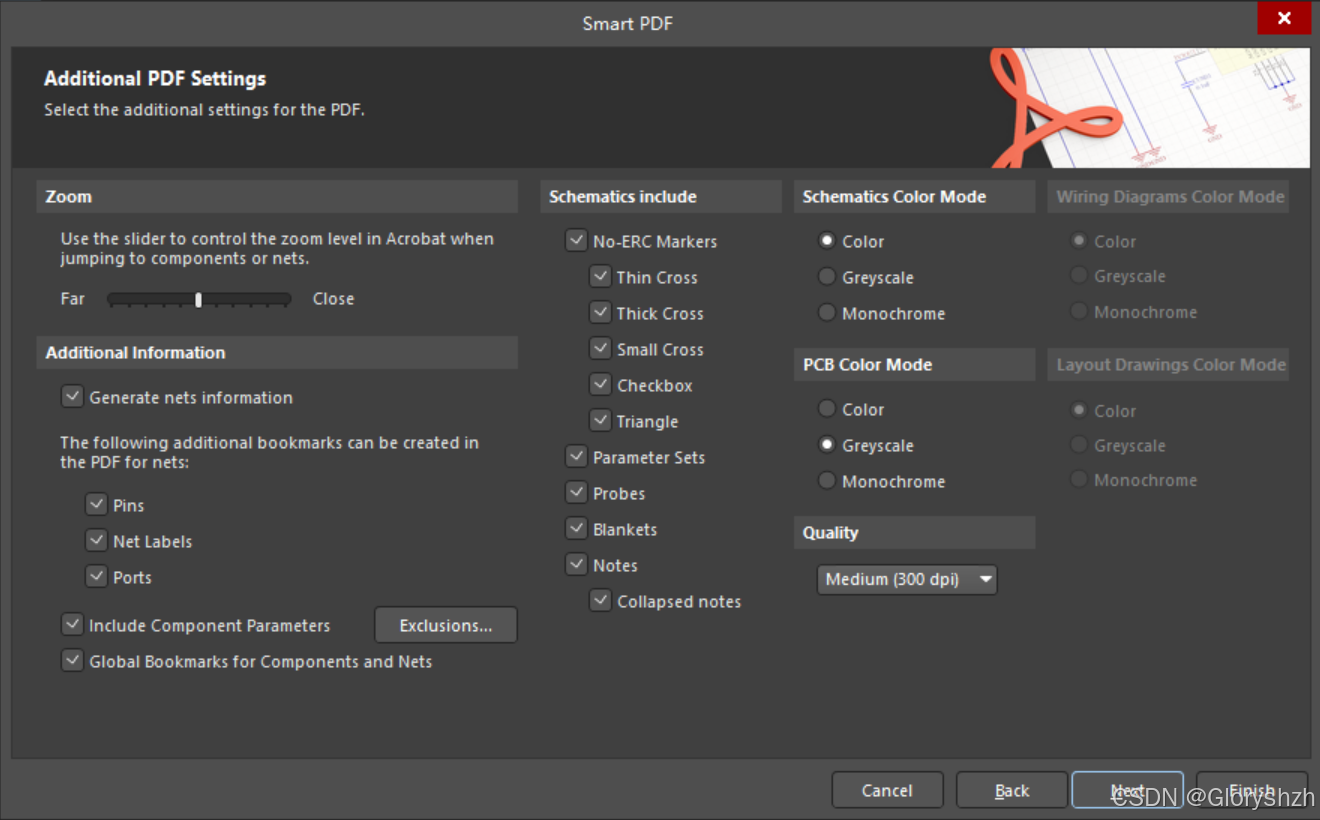

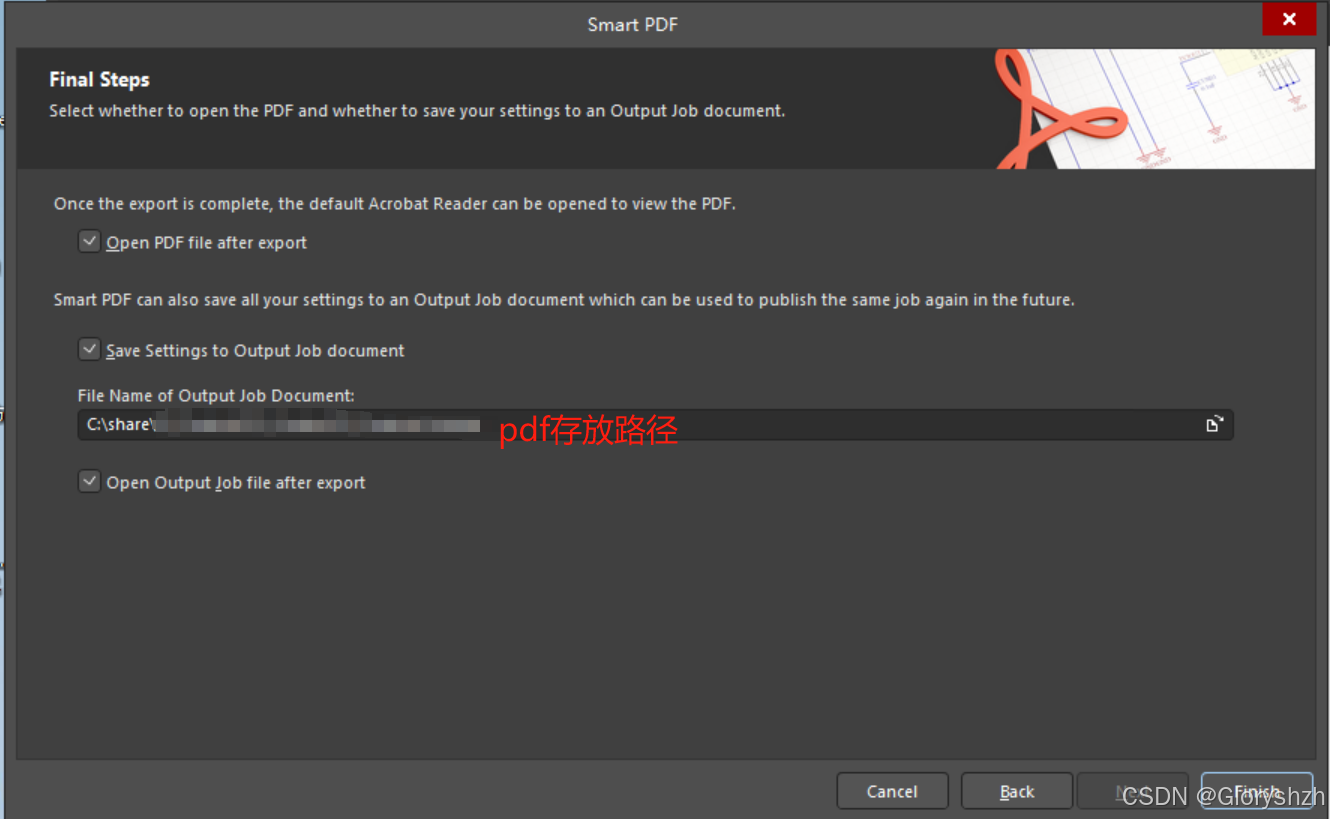

2.5、完成

以上，就是原理图（及PCB）PDF导出的方法。
