光伏（PV）发电系统对可持续和无污染太阳能的利用至关重要。然而，由于其固有的非线性、多变量和多模态特性，PV系统的参数估计仍然非常具有挑战性。文章提出了一种最先进的优化方法，即方向排列差分进化算法（DPDE），以解决几种太阳能PV模型的参数估计问题。通过充分利用搜索群体和微分向量方向产生的信息，DPDE可以具有跳出局部最优的强大全局探索能力。基于单、双、三二极管模型和PV模块模型进行了六组实验。此论文发表在中科院1区Energy Conversion and Management上（if=9.9）.
1.太阳能PV模型和问题表述
采用精确的数学PV单元模型来分析PV系统的非线性输出特性至关重要。已经建立了一系列PV模型，包括单二极管模型（SDM）、双二极管模型（DDM）、三二极管模型（TDM）和PV模块模型（MM），PV的等效电路描述如下所示。

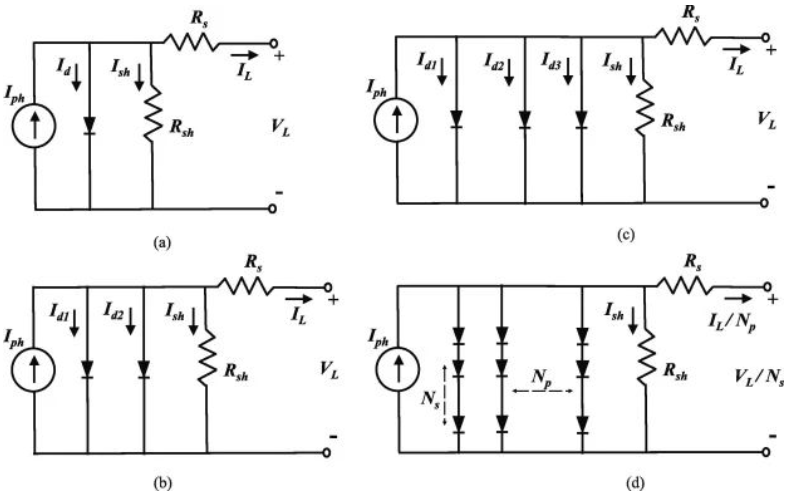

(a)单二极管模型,(b)双二极管模型,©三二极管模型,(d)PV模块模型。
2.1 单二极管模型
SDM由单二极管模型与光生电流和分流电阻并联组成，然后与电阻串联，如图1(a)所示。由于其简单的控制结构、低电路复杂性和易于硬件实现，SDM被认为是最广泛使用的光伏模型。该模型适用于需要快速响应和相对较低成本制造的光伏系统。电流输出IL可以通过以下公式计算
I L = I p h − I d − I s h = I p h − I s d [ exp ( q ( V L + R s I L ) a k T ) − 1 ] − V L + R s I L R s h I_{L}=I_{ph}-I_{d}-I_{sh}=I_{ph}-I_{sd}\left[\exp\left(\frac{q(V_{L}+R_{s}I_{L})}{akT}\right)-1\right]-\frac{V_{L}+R_{s}I_{L}}{R_{sh}} IL=Iph−Id−Ish=Iph−Isd[exp(akTq(VL+RsIL))−1]−RshVL+RsIL
其中 I p h I_{ph} Iph表示光生电流， I d I_d Id是二极管电流， I s h I_{sh} Ish是分流电阻电流， I s d I_{sd} Isd,表示二极管的反向饱和电流， V L V_L VL表示输出电压的值， R s R_s Rs是串联电阻， R s h R_{sh} Rsh是分流电阻， α \alpha α表示二极管的理想因子， q = 1.60217646 × 1 0 − 19 C q = 1.60217646 \times10^{-19} C q=1.60217646×10−19C表示电子的电荷， k = 1.3806503 × 1 0 − 23 J / K k=1.3806503 \times 10^{-23} J/K k=1.3806503×10−23J/K表示玻尔兹曼常数， T T T表示开尔文温度（°K）。
从方程(1)可以看出，需要正确估计SDM中的五个未知参数 I p h , I s d , R s , R s h I_{ph}, I_{sd}, R_s, R_{sh} Iph,Isd,Rs,Rsh和 α \alpha α
2.2. 双二极管模型
通过考虑在耗尽区产生的复合电流损失的影响，如图1(b)所示，DDM通过添加额外的二极管来扩展SDM，以提高其模拟PN结物理效应的性能。通常，DDM比SDM表现更精确，因为第一和第二二极管可以模拟扩散电流和复合效应，它适用于需要精确输出I-V特性的光伏系统，特别是在低辐照水平下。在DDM中，构建的太阳能光伏电流由以下公式确定：
I L = I p h − I d 1 − I d 2 − I s h = I p h − I s d 1 [ exp ( q ( V L + R s I L ) a 1 k T ) − 1 ] − I s d 2 [ exp ( q ( V L + R s I L ) a 2 k T ) − 1 ] − V L + R s I L R s h {I}_{L} = {I}_{ph} - {I}_{d1} - {I}_{d2} - {I}_{sh} = {I}_{ph} - {I}_{sd1}\left\lbrack {\exp \left( \frac{q\left( {
{V}_{L} + {R}_{s}{I}_{L}}\right) }{
{a}_{1}{kT}}\right) - 1}\right\rbrack - {I}_{sd2}\left\lbrack {\exp \left( \frac{q\left( {
{V}_{L} + {R}_{s}{I}_{L}}\right) }{
{a}_{2}{kT}}\right) }\right. - 1\rbrack - \frac{
{V}_{L} + {R}_{s}{I}_{L}}{
{R}_{sh}} IL=Iph−Id1−Id2−Ish=Iph−Isd1[exp(a1kTq(VL+RsIL))−1]−Isd2[exp(a2kTq(VL+RsIL))−1]−R
