STM32F103C8T6 的 Flash 地址空间的数据读取。
STM32F103C8T6 自带的 DAC 通道，转换为模拟音频进行播放，并用示波器观察波形，用耳机/喇叭收听，评判音乐还原效果。

1 项目准备

1.1 具体要求

Flash 地址空间的数据读取。 STM32F103C8T6 只有 20KB 内存（RAM）供程序代码和数组变量存放，因此，针对内部 Flash 的总计 64KB 存储空间(地址从 0x08000000 开始），运行一次写入 8KB 数据，总计复位运行代码 4 次，将 32KB 数据写入 Flash。并验证写入数据的正确性和读写速率。
(用cubemx写stm32f103c8t6的内部Flash)
基于片内 Flash 的提示音播放程序。
1）实验数据准备：用 Adobe audition 或 goldwave 等音频编辑软件录制“您好欢迎光临！”的几秒钟的声音（8khz 采样、8bit 量化编码的单声道wav格式），确保音频数据尽量小（最大不超 64KB）。然后编程将其分批次写入 STM32F103C8T6 芯片内部 Flash 区域。
2）数字音频还原播放任务：编程读取此段音频，分别通过 STM32F103C8T6 自带的 DAC 通道，转换为模拟音频进行播放，并用示波器观察波形，用耳机/喇叭收听，评判音乐还原效果；
提示：
建议先用单音音频（比如 2000Hz 的正弦波）的 wav 数据进行实验，通过 DAC 或 PCM 音频模块能够基本还原出原始正弦波声音后，再用语音和音乐信号进行实验。

1.2 项目环境

软件准备：

STM32CubeMX
Keil 5
Adobe audition 2022
（安装链接：https://mp.weixin.qq.com/s/S7IlVsRJZ_j1oq9W1X4ZxA）
UltraEdit
（安装链接：https://pan.baidu.com/s/176szE42lpj2OQ-9Cm8vUgQ 提取码：luha）
notepad++
（安装链接：https://pan.baidu.com/s/1kbYTzH1IqNJRgKwhN3K7zw 提取码：luha）

2 原理简介

硬件准备：

STM32F103C8T6 核心板
STlink（安装链接：https://pan.baidu.com/s/1XeKTh1VNQo4JapX7HpGjsw 提取码：luha ）

2.1 STM32 的内部 FLASH

在 STM32 芯片内部有一个 FLASH 存储器，它主要用于存储代码，我们在电脑上编写好应用程序后，使用下载器把编译后的代码文件烧录到该内部 FLASH 中，由于 FLASH 存储器的内容在掉电后不会丢失，芯片重新上电复位后，内核可从内部 FLASH 中加载代码并运行。

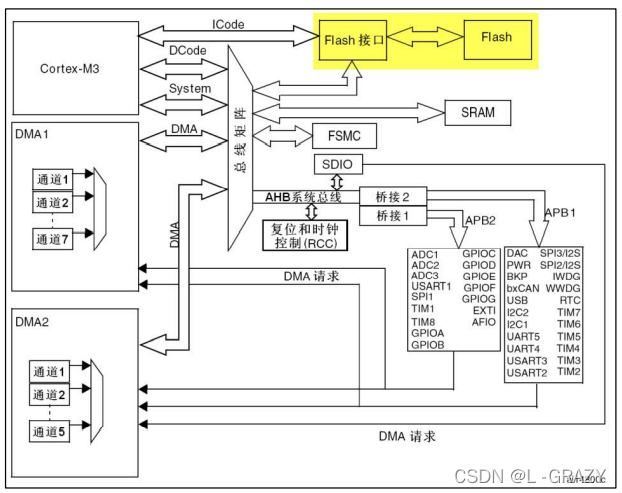

STM32 的内部框架图

2.2 STM32 的 DAC 通道

2.2.1 何为 DAC

DAC 为数字/模拟转换模块，故名思议，它的作用就是把输入的数字编码，转换成对应的模拟电压输出，它的功能与 ADC 相反。在常见的数字信号系统中，大部分传感器信号被化成电压信号，而 ADC 把电压模拟信号转换成易于计算机存储、处理的数字编码，由计算机处理完成后，再由 DAC 输出电压模拟信号，该电压模拟信号常常用来驱动某些执行器件，使人类易于感知。如音频信号的采集及还原就是这样一个过程。
STM32 具有片上 DAC 外设，它的分辨率可配置为 8 位或 12 位的数字输入信号，具有两个 DAC 输出通道，这两个通道互不影响，每个通道都可以使用 DMA 功能，都具有出错检测能力，可外部触发。

2.2.2 STM32 的 DAC 模块

DAC 功能框图：
在这里插入图片描述
整个 DAC 模块围绕框图下方的“数字至模拟转换器 x”展开，它的左边分别是参考电源的引脚：𝑉𝐷𝐷𝐴、𝑉𝑆𝑆𝐴 及 𝑉𝑟𝑒𝑓+，其中 STM32 的 DAC 规定了它的参考电压 𝑉𝑟𝑒𝑓+ 输入范围为 2.4——3.3V。“数字至模拟转换器 x”的输入为 DAC 的数据寄存器“DORx”的数字编码，经过它转换得的模拟信号由图中右侧的“DAC_OUTx”输出。而数据寄存器“DORx”又受“控制逻辑”支配，它可以控制数据寄存器加入一些伪噪声信号或配置产生三角波信号。

更多详细介绍可以参考资料：零死角玩转STM32—F103指南者提取码：luha

3 Flash 地址空间的数据读取

3.1 利用 CubeMX 创建工程

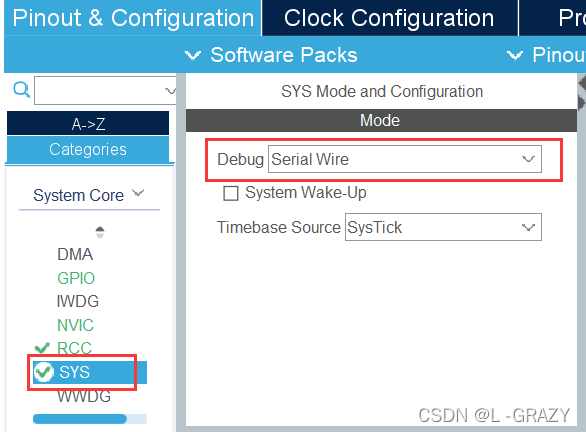

配置 SYS

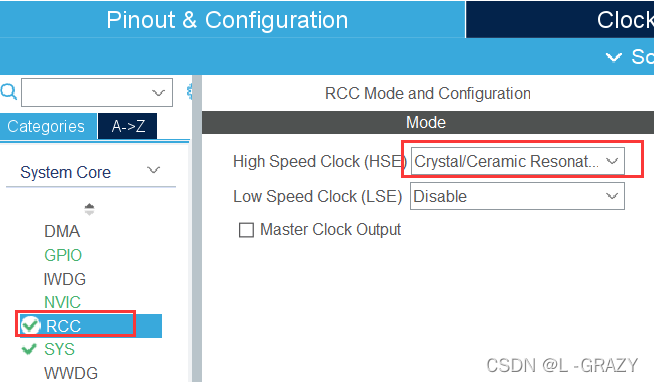

配置 RCC

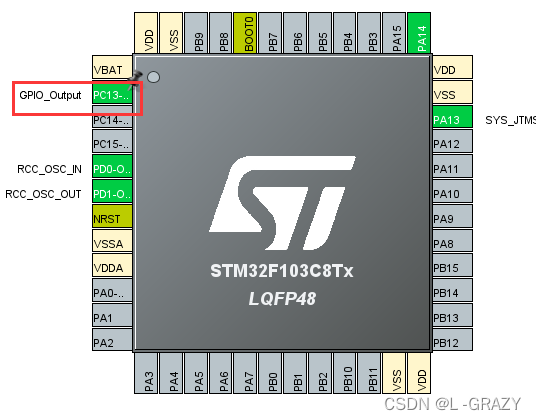

配置引脚

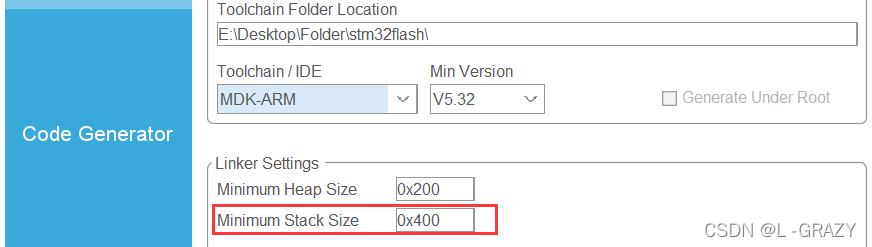

设置堆栈大小
导出后打开

3.2 keil 添加文件

工程源码链接（注意：flash.h文件需要自己重新加入到路径中）
链接：https://pan.baidu.com/s/1X2U1c_oLlJ9gyqeRgakoVw
提取码：luha

将 flash.c 及 flash.h 加入到工程中

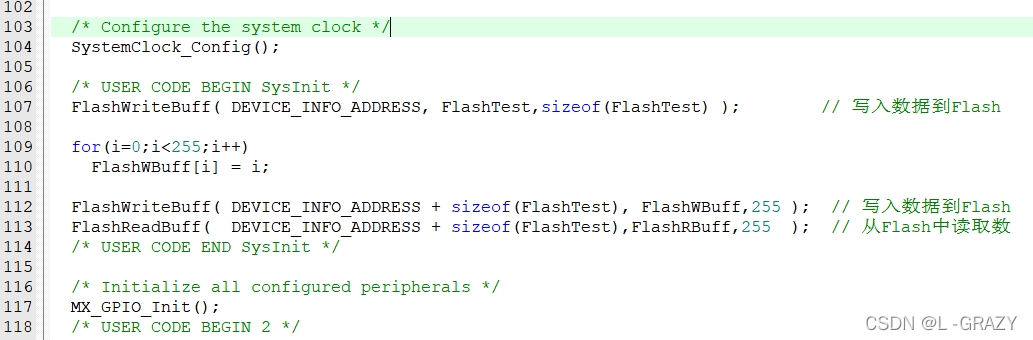

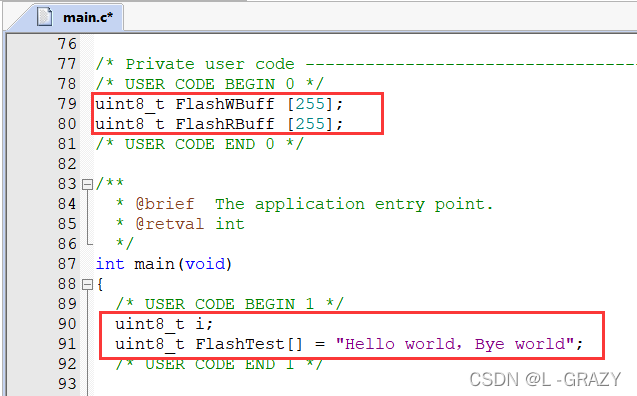

在 main.c 文件中添加如下部分代码
点击编译，接着使用 ST-Link 调试

3.3 STLink 调试

3.3.1 STLink 连接并烧录

STLink 与 STM32F103 接线

ST-LINK	STM32F103
SWCLK/TCK	SWCLK/TCK
SWDIO/TMS	SWDIO/TMS
GND	GND
VCC	VCC

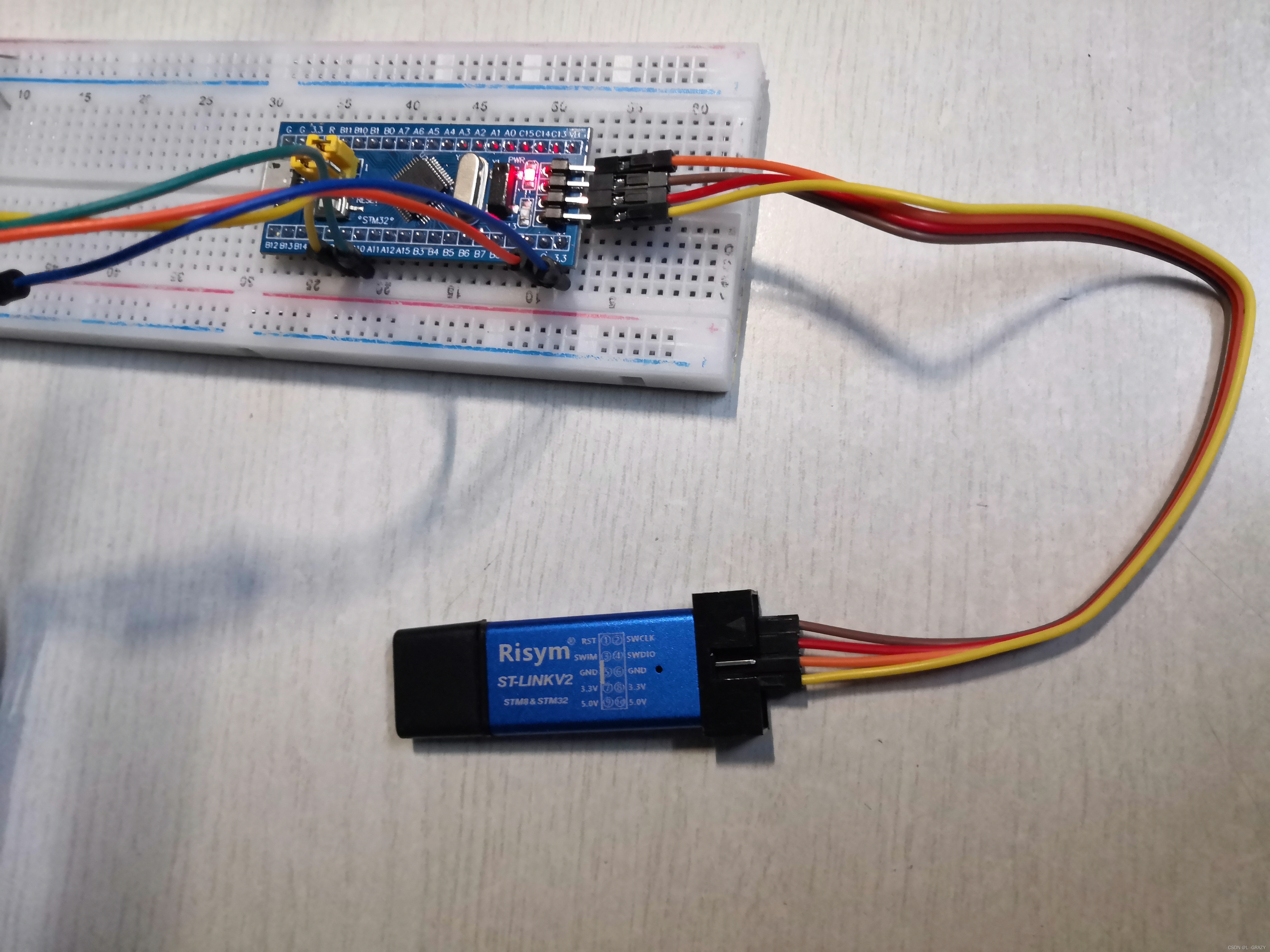

连接好的实际电路图如下：
准备好 ST-Link 驱动
【链接：https://pan.baidu.com/s/1XeKTh1VNQo4JapX7HpGjsw 提取码：luha 】
将 BOOT1 置 0，上电之后，可以在设备管理器中看到 STLink 已经连接成功
配置 Keil 工程

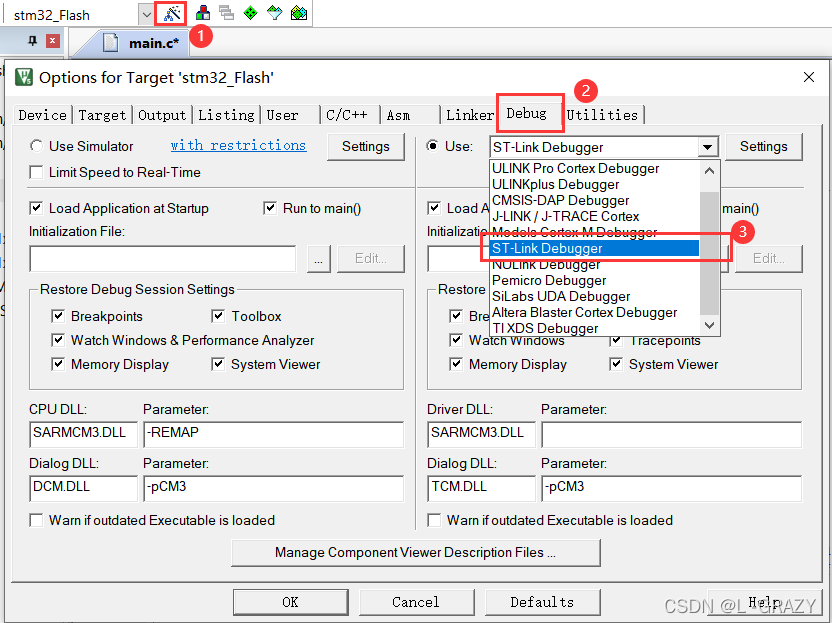

点击魔法棒设置，选择 ST-Link Debugger调试器

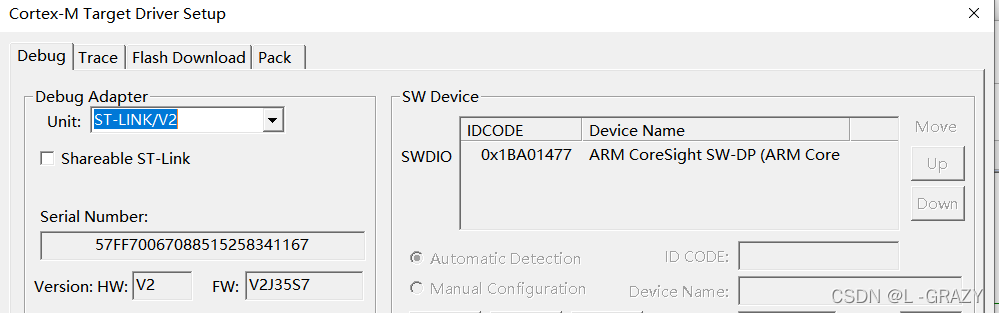

再点击 Setting 按钮，可见右侧 IDCODE 有显示，表示连接成功
点击烧录按键

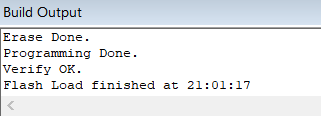

可见烧录成功。

3.3.2 调试

点击 debug，依次点击View->memory windows->memory 1，打开内存观察窗口，并在地址栏中输入：0x800c000，观察将要修改的 flash 区间区容：

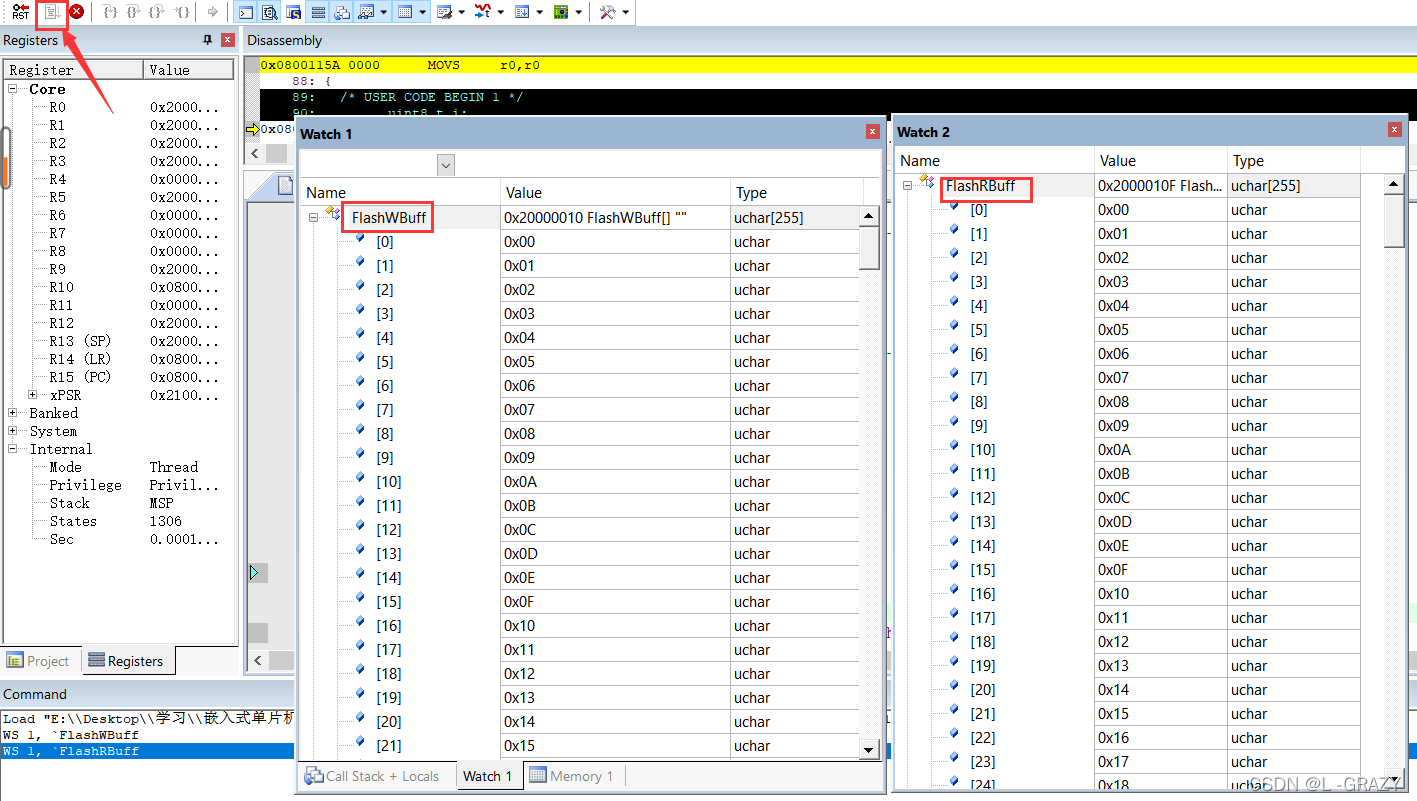

依次点击View->Watch windows->Watch 1，View->Watch windows->Watch 2，打开两个变量观察窗口，将变量 FlashWBuff 和 FlashRBuff 分别加入到 Watch 1 观察窗口和 Watch 2 观察窗口：
点击全速运行程序，可以看到数组 FlashRBuff 中内容与数组 FlashWBuff 中内容一致

4 基于 Flash 的提示音 DAC 播放

4.1 使用 DAC 产生 2khz 周期的正弦波输出

建议先用单音音频（比如 2000Hz 的正弦波）的wav 数据进行实验，通过 DAC 或 PCM 音频模块能够基本还原出原始正弦波声音后，再用语音和音乐信号进行实验。

新建文件

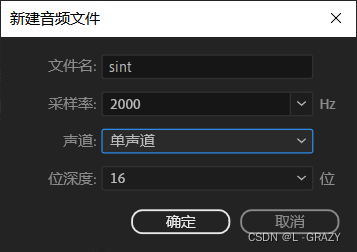

依次点击文件->新建->音频文件，完成下图所示修改

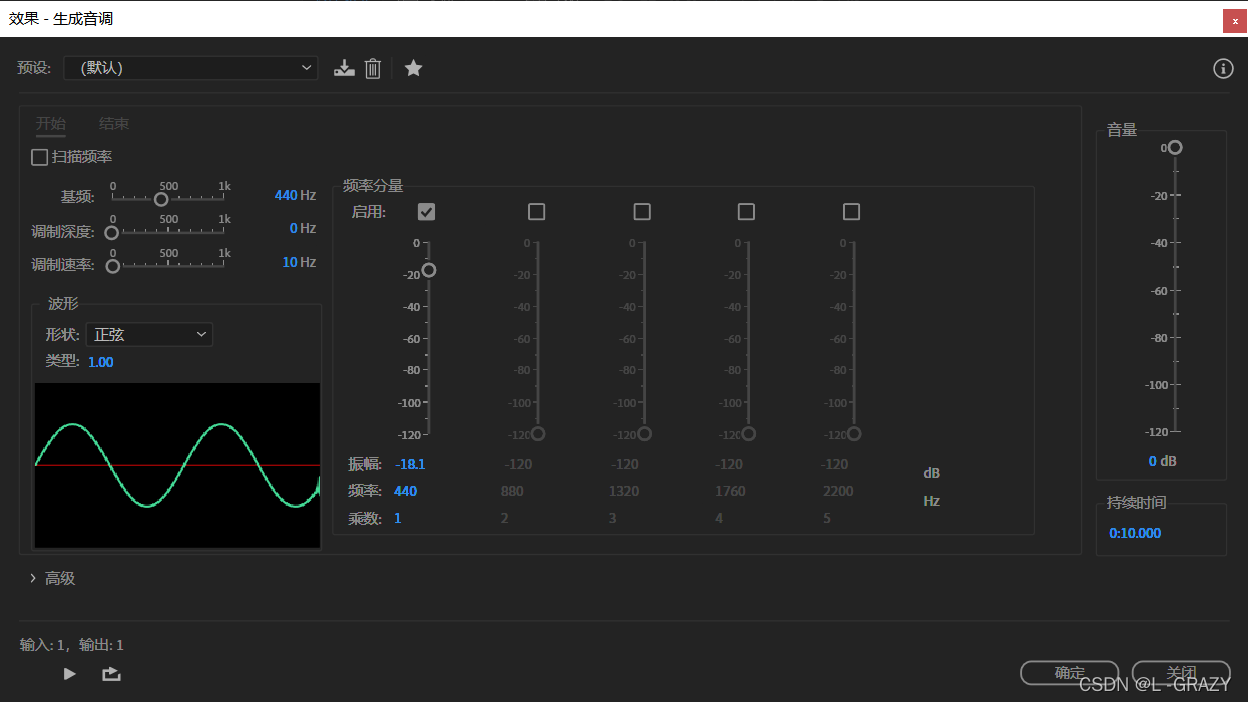

依次点击效果->生成->音调，出现下面视图

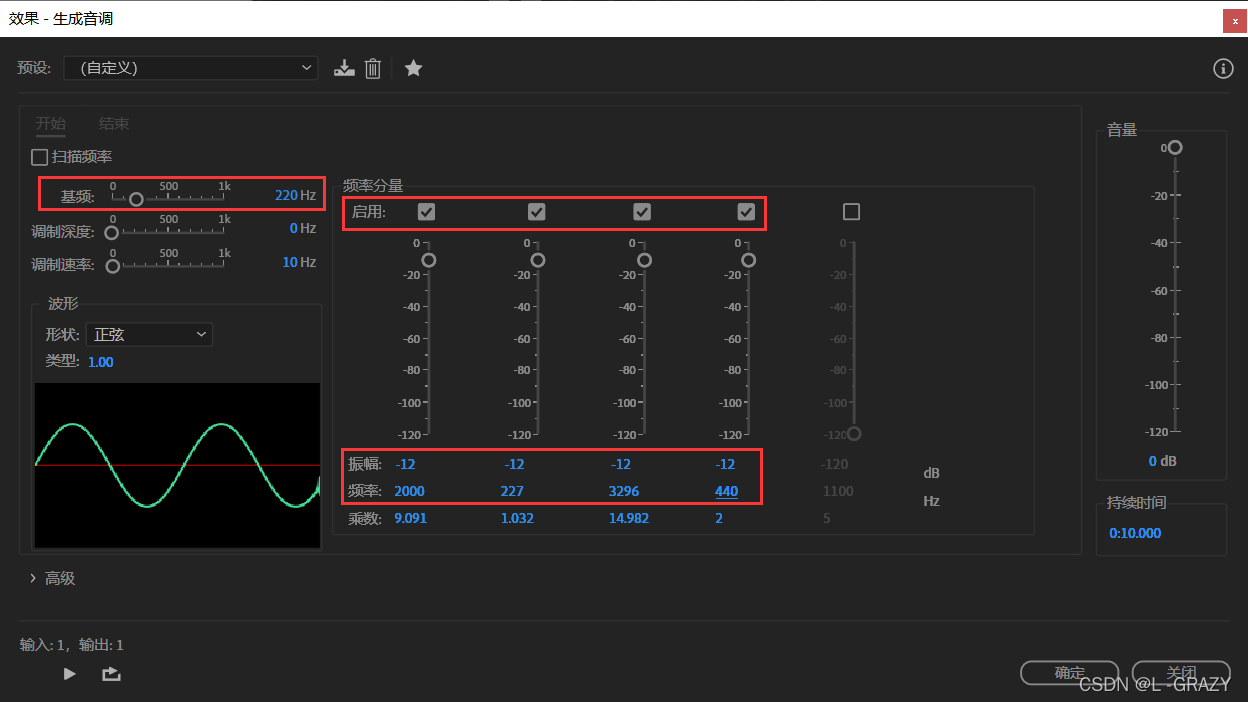

修改如图所示的配置，并点击确定

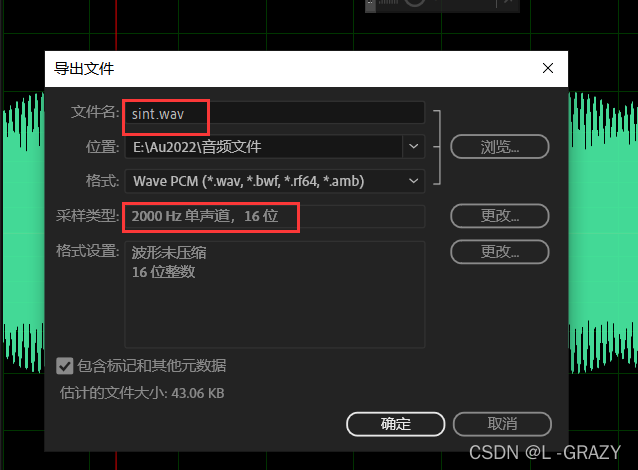

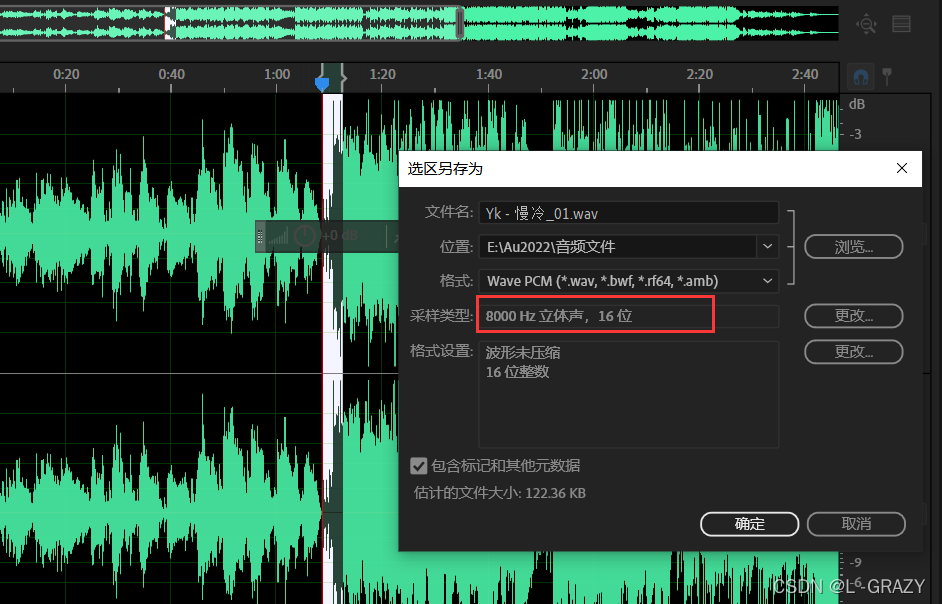

依次点击文件->导出->文件，设置导出为 wav 文件

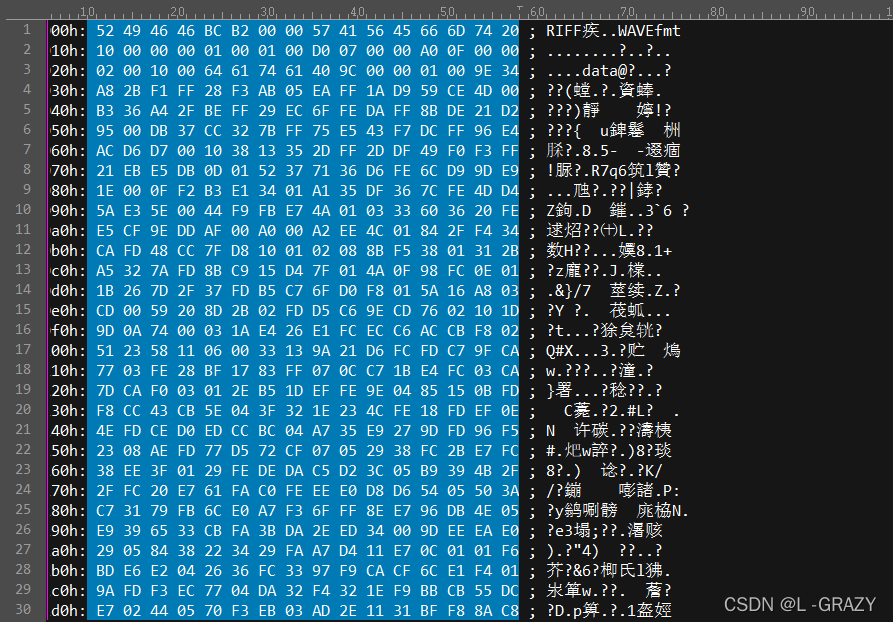

用 UltraEdit 打开刚才保存的wav文件，界面视图如下

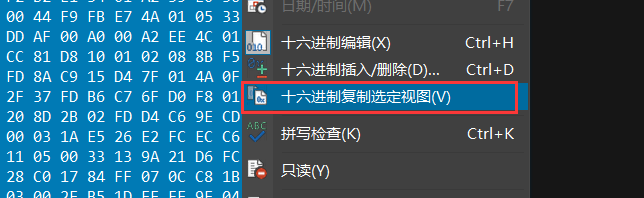

点击 CTRL+A全选，鼠标右键，选择十六进制复制选定视图

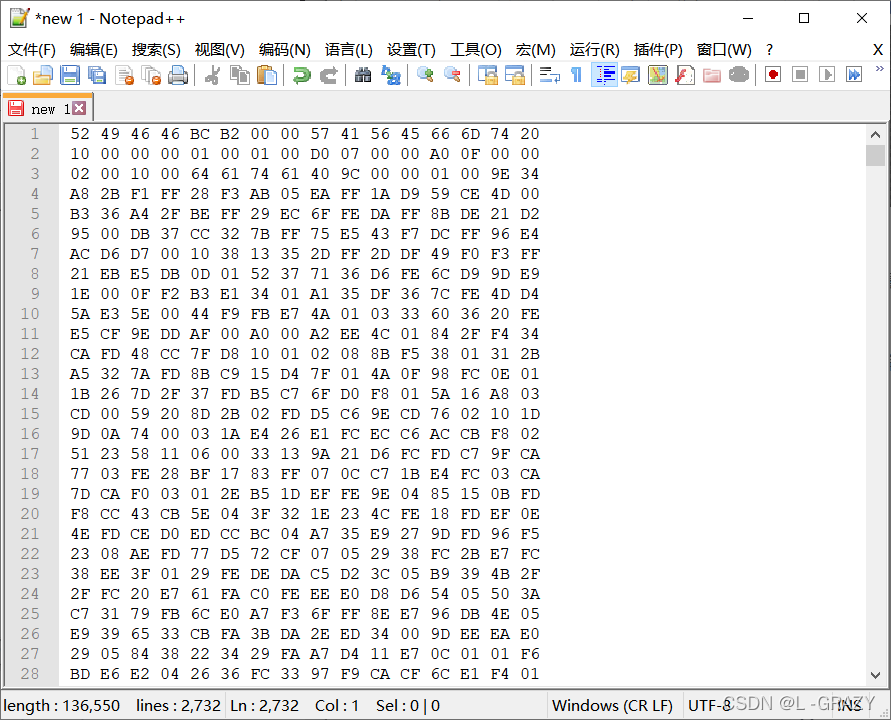

将内容粘贴到一个新建文件中

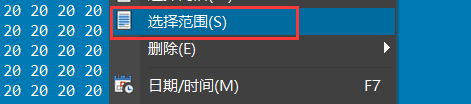

在新建文件中，CTRL+A，鼠标右键，选择范围，输入起始的行号和列号，选择内容
复制到 notepad++ 中

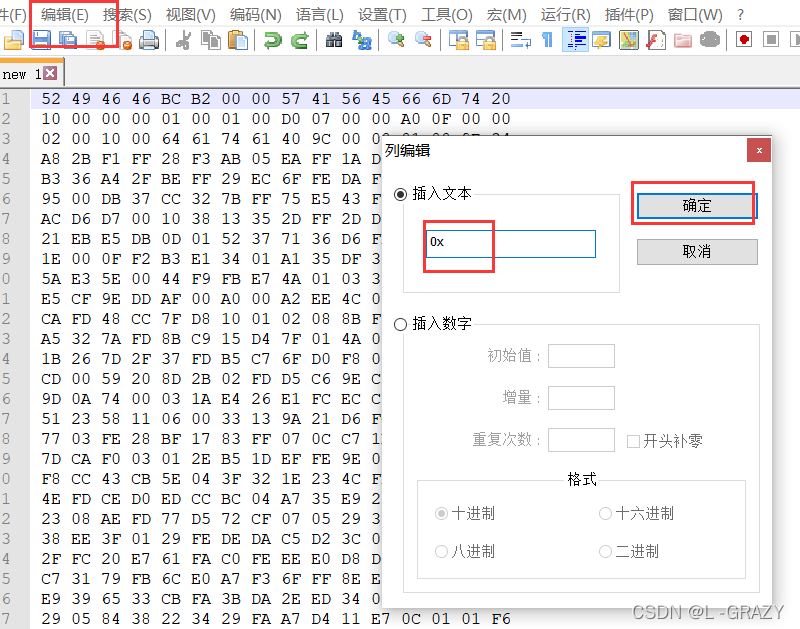

在需要添加内容的位置，点击alt+c

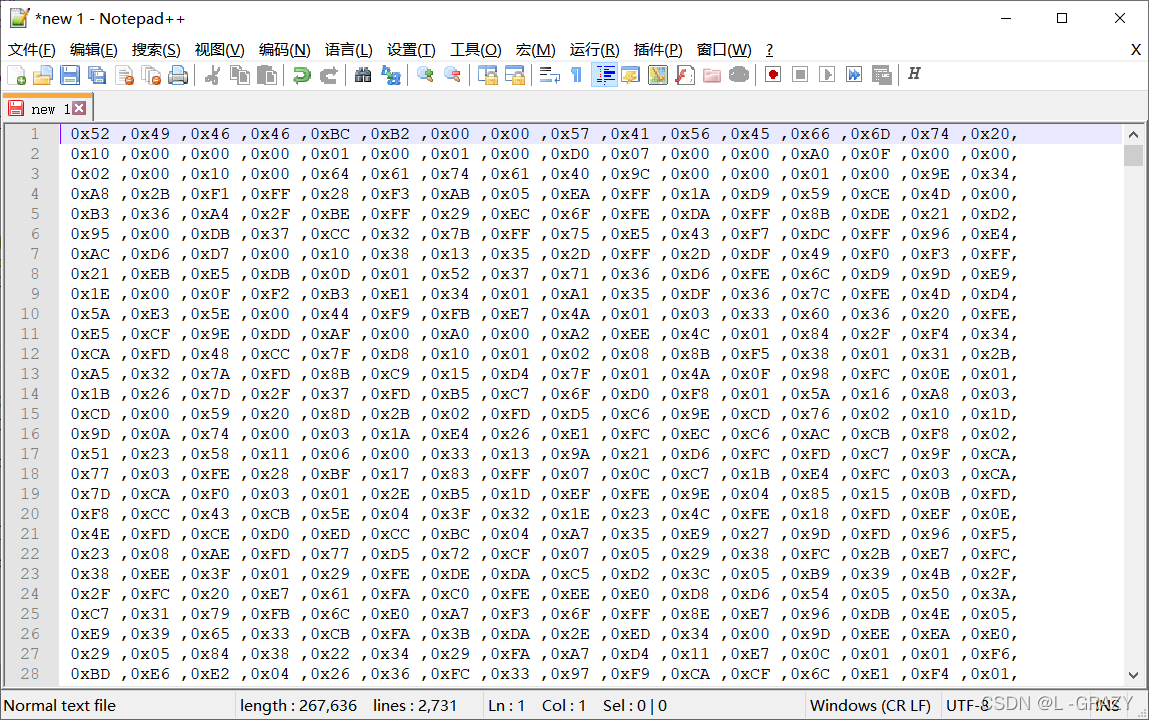

添加结果如下：
删除不需要的尾行，将该文本复制下来。
打开打开野火提供的样例程序——DAC 输出正弦波。
（链接：https://pan.baidu.com/s/1ixWoW8xyMe3_hyWXpkd_Tg
提取码：luha）

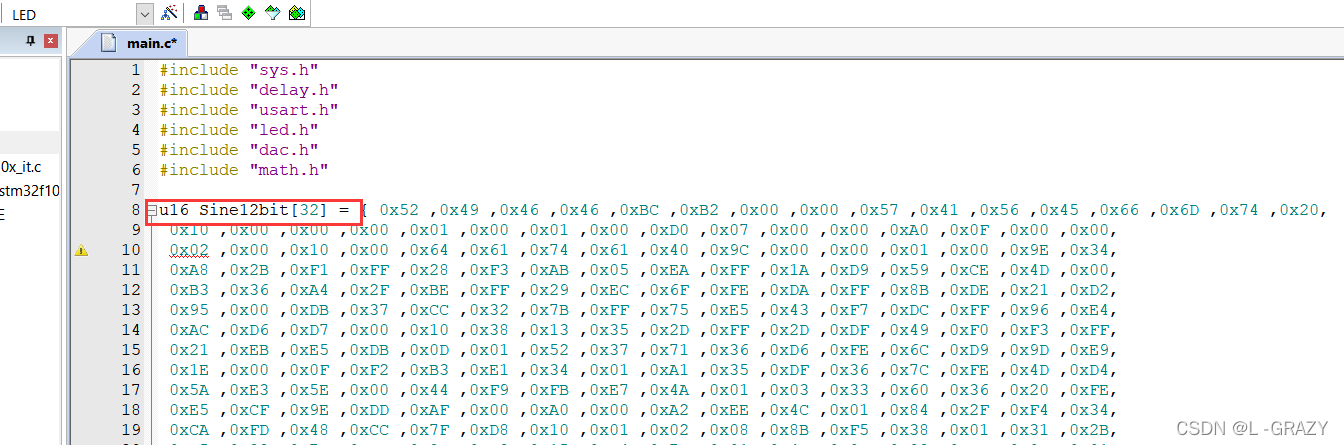

将文本复制到 keil 文件的 uint16_t Sine12bit[] 数组中去，并删掉中括号里面的数据。
编译工程文件，无错
烧录
最后用示波器显示波形
