ISSCC论文详解-ISSCC.34.1 适用于高精度 AI 应用的 28nm 83.23TFLOPS/W POSIT

0 前言

本文将对存内计算前沿论文——ISSCC 2024 34.1进行分享介绍，包括背景介绍、解决方案和架构、主要创新点、最终结果对比四部分内容。

1 背景介绍

题目：《A 28nm 83.23TFLOPS/W POSIT-Based Compute-in-Memory Macro for High-Accuracy AI Applications》；

名称：适用于高精度 AI 应用的 28nm 83.23TFLOPS/W POSIT 内存计算宏；

链接：34.1 A 28nm 83.23TFLOPS/W POSIT-Based Compute-in-Memory Macro for High-Accuracy AI Applications | IEEE Conference Publication | IEEE Xplore

作者团队：清华大学尹首一团队&上海人工智能实验室，第一作者为清华大学Yang Wang；

简述：运用了一种全新的数据格式“POSIT”，可以用较低的位宽达到与高位宽FP几乎相同的训练和推理精度。同时基于这种数据格式，搭建建了一种具有三个特征的数字POSIT CIM宏（BRPU、CPCS、CASU），可达83.23TFLOPS/W的能效和2.74TFLOPS/mm2的面效。

2 解决方案和架构

2.1 challenge & solution

图1 challenge & solution

POSIT的动态特性带来的三个挑战：

1）POSIT的动态机制引入了额外的提取和解码逻辑，这需要比传统FP在同等条件下高2.62倍的功率；

2）POSIT的动态位宽尾数（M）与CIM架构冲突，导致41.3%的CIM未被充分利用；

3）66.8%的动态尾数对齐时没有重叠位，全加器的计算浪费了62.5%的能量。

因此，针对三个挑战提出了对应的解决方案，提出了一种具有三个特征的数字POSIT CIM宏：

1）双向机制处理单元（BRPU），用移位和连接逻辑取代复杂的编解码器逻辑，节省了40.3%的能量；

2）关键位预计算和存储（CPCS）CIM，利用空闲位方便CIM阵列在每个周期执行双位MAC，CIM单元利用率提高63%；

3）循环交替计算调度单元（CASU），如果没有重叠位，用按位或操作代替加法，节省了56.9%的能量。

2.2 该数字POSIT CIM宏（DP-CIM）的整体架构

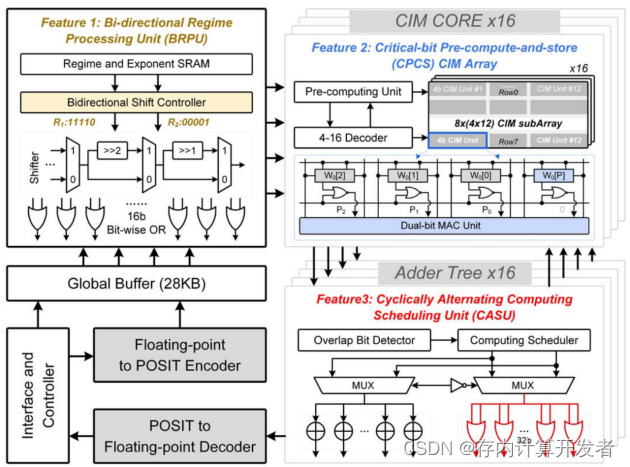

图2 DP-CIM整体架构

整体架构组成：BRPU、16个带CPCS CIM阵列的CIM核、16个带CASU的加法器树、一个28kB的全局SRAM、一个FP2POSIT编码器、一个POSIT2FP解码器、顶层控制器。

数据流：数据先到编码器，FP转换成POSIT格式然后存储。CPCS检测权重位数位宽以预先计算并将逻辑值存储到备用CIM单元中。BRPU执行基于移位或的机制。CIM core具有CPCS，三种工作模式，包括3b模式、2-4b关联模式、正常模式，前两种模式是用预先计算和存储的逻辑值来实现CIM间双位MAC。CASU将加法替换为按位或的操作来代替无重叠尾数，他也改变了CPCS的计算顺序以增加不重叠尾数的数量。以上是此存算基本的数据流通路和计算模式，接下来我们详细介绍BRPU、CPCS、CASU这三个主要处理单元。

3 主要创新点

3.1 POSIT数据格式描述

POSIT数据由4部分组成：符号（S）、区位（R）、指数（E）、尾数（M），定义为POSIT（n，es），细节如下：

1）n是总比特位数；

2）es是指数E的比特位宽；

3）R是具有连续个0或1的一元码（温度计码）；
（本文的R表示为：正值时，连续的1的个数减去1，例：R=3表示为“11110”；负值时，即为连续的0的个数，例：R=-4表示为“00001”.）

4）S是符号位，1bit位宽；

5）M和R可以动态变化（此动态机制后文会详细提到），m=n-r-es-1；

POSIT的计算表示为：（R需解码，其中K=2es）

POSIT=(-1)S × (2K)R × 2E × 1.M

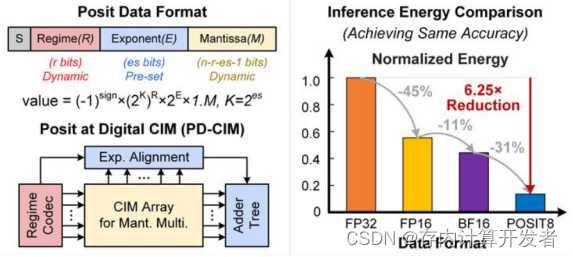

图3 POSIT数据格式

3.2 具有三个特征的数字POSIT CIM宏（DP-CIM）

具有三个特征的数字POSIT CIM宏，以解决POSIT动态特性带来的挑战，主要提出了三块：

1）BRPU处理单元：

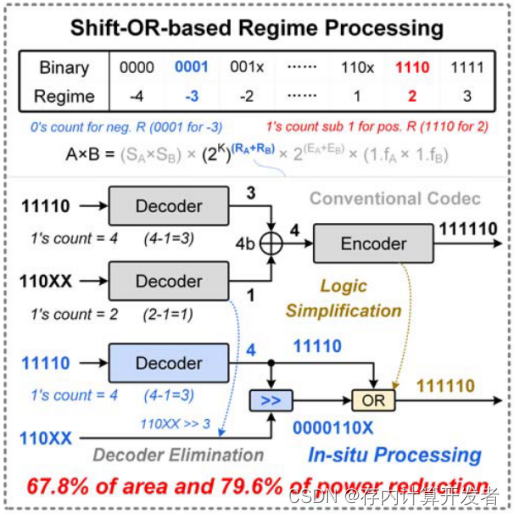

图4 R位计算

一句话解释：利用移位+按位或来代替多位加法+编码实现POSIT数据的R位计算。

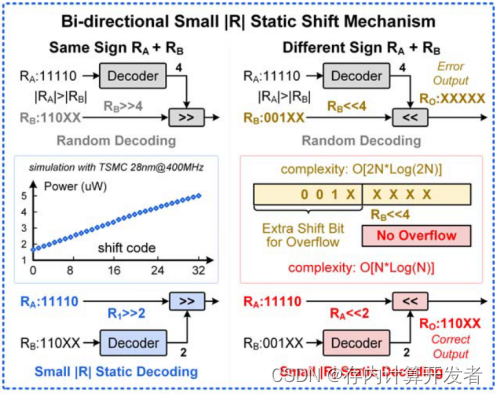

图5 小绝对值数固定的移位

一句话解释：第一种随机移位只适用于两个正数，第二种小绝对值数固定的移位在各种情况下都适用。

2）CPCS处理单元：

一个8*48CIM阵列、一个负载控制器、一个关键位计算单元和一个3-8译码器。每行12个CIM单元，每列8个CIM单元（8行12列，每个单元包含4个存储cell）。

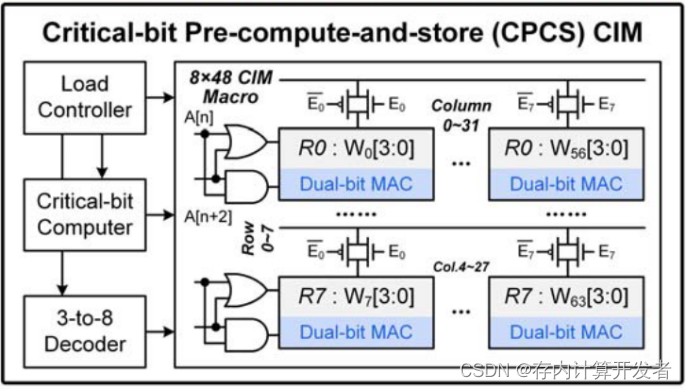

图6 CPCS处理单元

4b CIM单元有三种工作模式，首先来看第一种：

存储3b W[2:0]时，简单来说每个循环中计算P[2:0]=W*(A[n]|A[n+2]),双位MAC单元用这个结果获得O=W*A[n]+W*A[n+2]；

当A[2]/A[0]=00/01时，O=P[2:0]=W*A[2]+W*A[0]；

当A[2]/A[0]=10时，O=P[2:0]<<2；

当A[2]/A[0]=11时，O=P[2:0]+P[2:0]<<2；

双位MAC单元计算S[3:0]时，S[1]步骤消耗的晶体管最多，所以PCS是先把这一步结果预计算后储存在备用单元中。

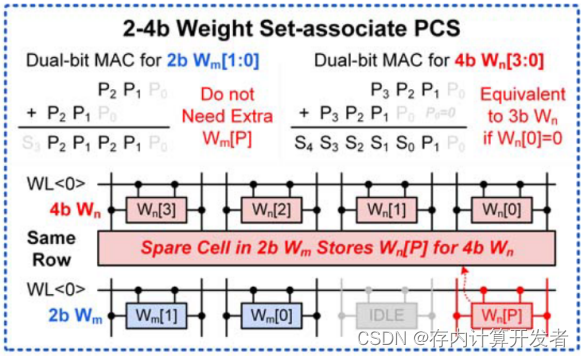

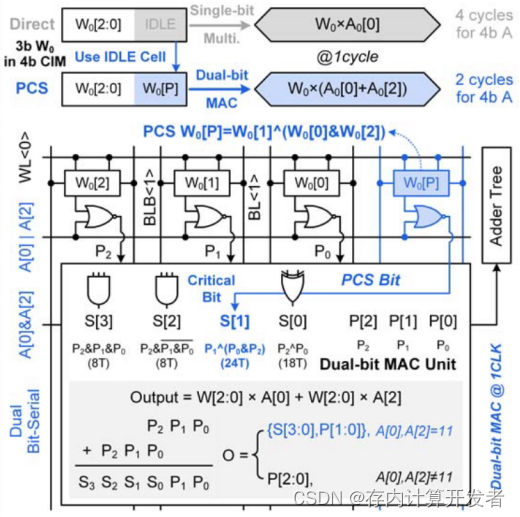

图7 4b CIM的第一种工作模式

第二种模式，当Wn[0]=0时，存储4b权重，将Wn[3:1]视为3b权重，使用2bWm[1:0]中的备用位来存储Wn[P]。

图8 4b CIM的第二种工作模式

第三种模式，当Wn[0]=1时，存储4b权重：进行标准的位串行计算。

3）CASU处理单元

图9 CASU处理单元

一句话解释：对齐后没有重叠位时，直接用按位或代替加法。

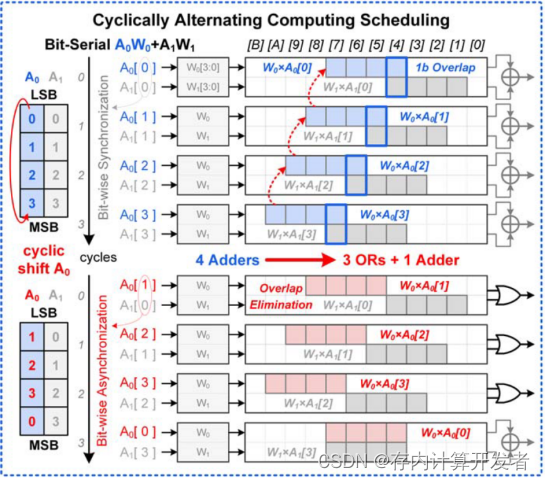

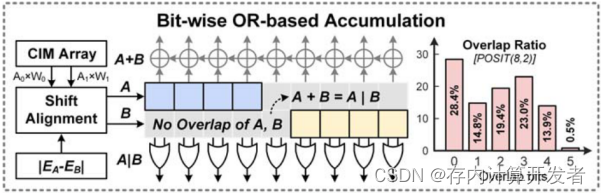

图10 有重叠位时进行置换

一句话解释：对齐后有重叠位，则对W*A和W*B的为串行计算顺序进行置换，创建无重叠条件，它只需要一个加法器。

4 最终结果对比

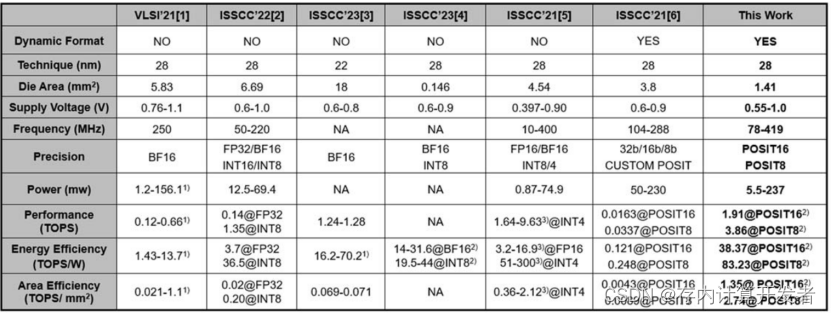

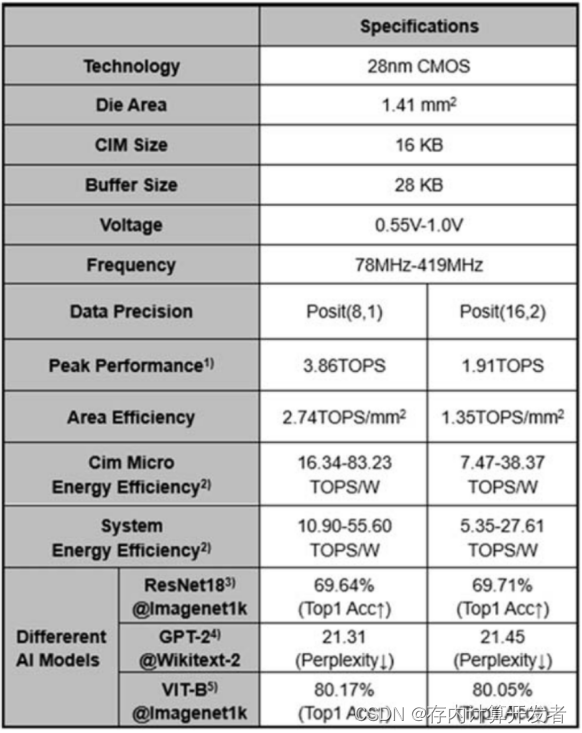

图11 最终性能对比表

与同样使用POSIT数据格式的ISSCC’21，本课题在相同的技术节点下功耗降低了近10倍，POSIT 16下的能效比提升316.11倍、POSIT 8下的能效比提升334.60倍，POSIT 16下的面效比提升312.95倍、POSIT 8下的面效比提升306.87倍。

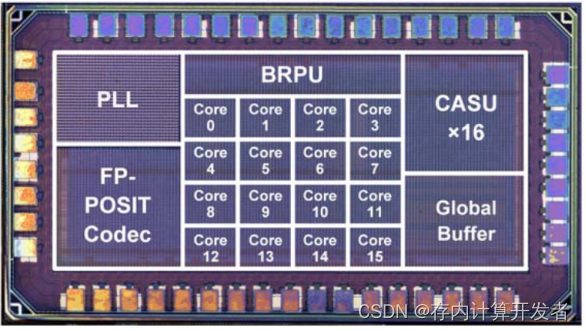

图12 芯片显微照片

图13 最终测试性能
