第一个自己设计的神经网络模型，纪念一下。

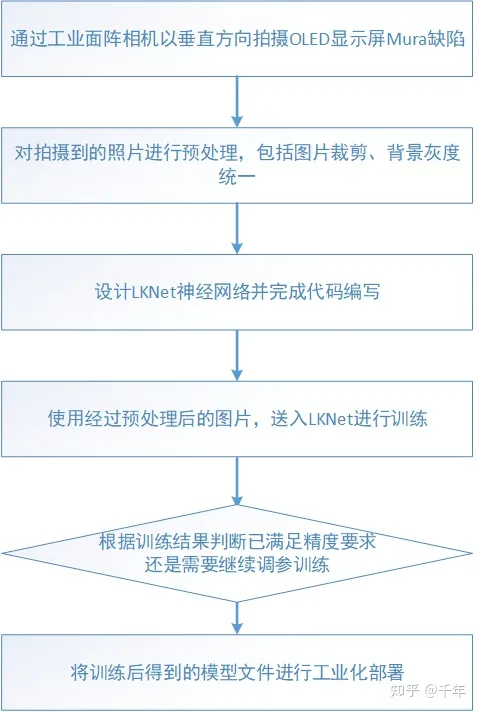

基于AI深度学习，用于OLED显示屏Mura缺陷的检测模型，包括整体检测流程，神经网络模型结构和完整的代码框架，包括缺陷照片获取、照片预处理、神经网络模型设计和模型工业化部署。

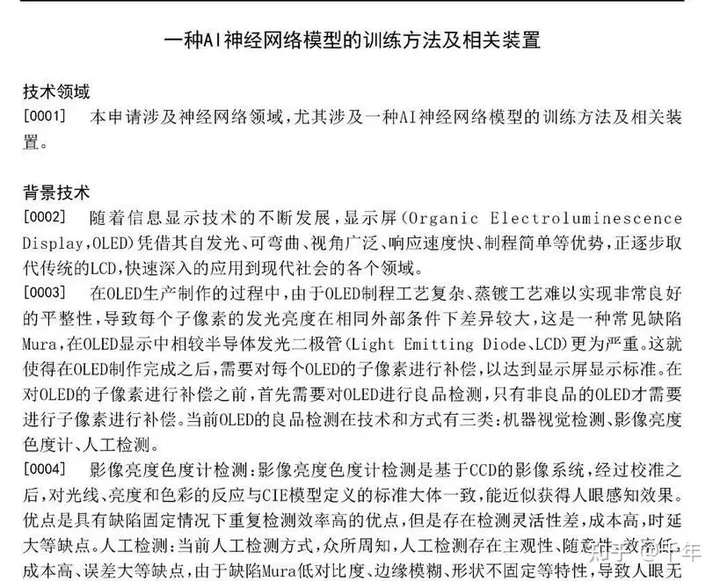

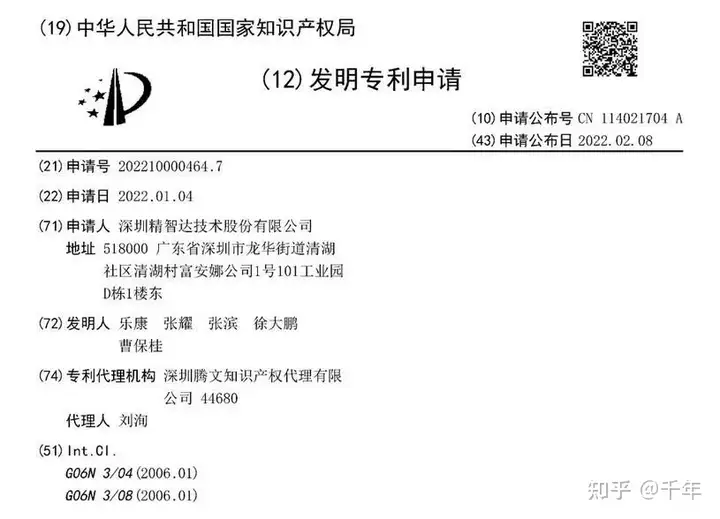

本方案已申请专利。

本文为一种基于AI深度学习神经网络模型的液晶面板(OLED)Mura良品检测方法，属于计算机视觉、图像分类领域，涉及一种基于多层卷积特征提取的OLED面板Mura缺陷检测方法。包括采集各画面多种缺陷类型的OLED面板(截取整个OLED面板区域的图片,目的是去除拍照图片周边的环境干扰部分)，统一标记其为NG类型，采集各画面良品类型的OLED面板(图片选择跟缺陷的要求一致)，统一标记其为OK类型；将图片根据灰度分为背景直流分量和Mura缺陷交流分量，将照片灰度的直流分量统一到固定值，用于适配不同灰度的缺陷照片；本专利设计了一种基于DenseNet和Xception神经网络模型称为LKNet，用于构建OLED面板良品检测卷积神经网络的主干部分，并加入特征金字塔结构用于多尺寸检测，使用空间金字塔池化适配不同尺寸大小的图片，增加通道混洗，用于特征通道间的特征流通，增加了L2正则化和Drop技术用于防止神经网络过拟合，设计了一种用于降维的空间通道金字塔池化(SCPP)模块，用于代替1*1卷积，加入数据并行(DP)模式用于减少显存消耗和提升训练速度；通过训练数据集对神经网络进行深度学习；将待分类图片输入已训练模型进行推理，计算属于每个类别的概率值，选出概率最大类别，确定其类型（OK或NG）；并与传统的缺陷检测软件判定的类别进行综合判等，深度网络输出的类别为最大的概率值，对传统的缺陷软件检测判定为OK品图片，则依据深度网络的输出结果，否则输出依据传统检测软件判别为NG结果。本发明提高了深度卷积网络的泛化性能，与传统检测算法融合使用，降低了漏检率和误检率。。

由于是公司项目，暂时不能放出源码，等过一段时间看看；

作者的硬件配置是Ubuntu18.04+CUDA10.1+cuDNN8.5+GeForce RTX Titan 24G *2，看着很吊，其实一般。

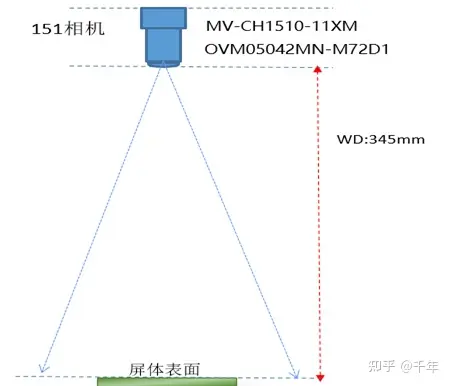

照片裁剪：使用相机拍摄得到的Mura缺陷照片除了缺陷屏幕部分外还包括一些周围背景部分，这部分图像是不需要的，可能会对AI神经网络的训练及检测带来影响，且多出来的图像也会增加AI神经网络训练和测试时的时间成本以及GPU显存消耗，因此需要通过裁剪的方式去除这些无用图像，只保留存在Mura缺陷的显示屏部分。

照片背景灰度直流分量统一化：由于Mura缺陷类型多样以及不同厂家拍照条件不同，不同的缺陷照片的背景灰度会不一样，这会对AI神经网络的训练以及检测带来不便，训练数据集和测试数据集照片背景灰度不同，可能会影响最终检测结果。Mura缺陷照片包括背景的灰度直流分量和Mura缺陷的灰度交流分量，本专利通过保留照片中Mura缺陷的灰度交流分量，统一所有缺陷照片中的背景的灰度直流分量，使得AI神经网络模型可以适配所有不同背景灰度的Mura缺陷照片。

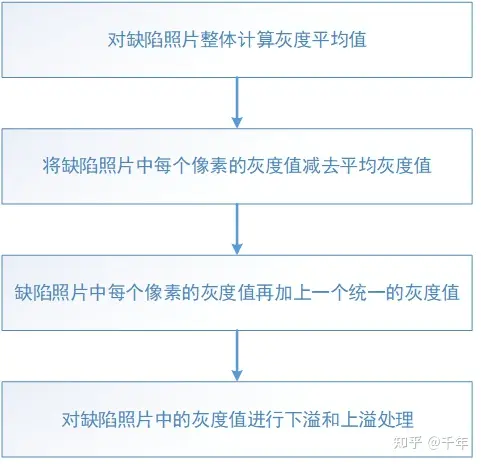

具体处理步骤如下图：

对于三通道彩色照片，处理步骤略有不同，绿色通道按照上图进行处理，红色和蓝色通道像素在减去各自通道像素平均灰度值后，增加的统一灰度值和绿色通道不同，按照各自通道灰度平均值和绿色通道灰度平均值的比例，增加相应比例的统一灰度值。

比如，RGB三通道的像素灰度平均值分别为50、75、100，绿色通道增加的统一灰度值为128，即绿色通道所有像素值减去50，再加上128；红色通道所有像素值减去75，再加上128*（75/50）；蓝色通道所有像素值减去100，再加上128*（100/50）；

数据集增强：AI神经网络训练时需要大量的缺陷照片，通过从大量样本中学习到的数据特征进行建模，有些时候数据集并不是那么充分，需要通过数据增强方式人为“增加”缺陷样本，数据增强包括对照片进行旋转、偏移、镜像、裁剪、拉伸等图像操作，使得新图片和原图“看起来”不一样，一定意义上生成了新的照片，扩充了数据集。

LKNet模型结构

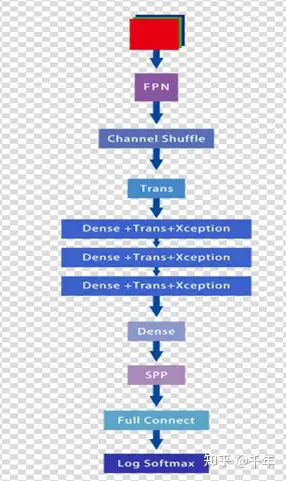

本专利自主设计一套AI神经网络体系结构名为LKNet，如下图：

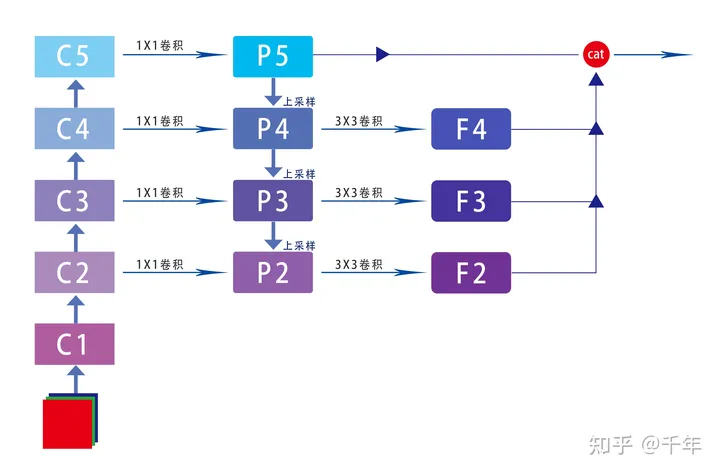

FPN：由于Mura类型各异，大小不同，AI神经网络随着卷积层数的增加，小的Mura缺陷会被淹没在背景中，这被称为多尺度问题，特征金字塔网络（Feature Pyramid Networks）通过融合不同深度卷积层的特征，较好地改善了多尺度问题，使得AI神经网络能对不同大小形状的Mura都有较好的检测率。FPN结构如下图：

1.C1、C2、C2、C2、C5为不同层次卷积后的特征，将C2~C5各自通过1×1卷积进行通道特征融合以及降维，分别生成C2’、C3’、C4’、P5；

2.将P5依次进行二倍最近邻上采样，分别得到P4、P3、P2；

3.将C4’和P4、C3’和P3、C2’和P2，各自特征图对应通道逐元素相加，得到新的P4、P3、P2；

4.将新的P2、P3、P4进行3×3卷积，得到F2、F3、F4；

5.将F2、F3、F4、P5进行通道叠加，做为FPN的最终输出，输入下一级网络中；

Channel Shuffle：将FPN输出的特征图的各个通道打乱顺序，增加通道间的特征融合，模块结构如下图：

Trans：包括重新设计的用于通道间池化的SCPP（Spatial Channel Pyramid Pooling）和全局平均池化，使用SCPP减少特征通道数并进行通道特征融合，再使用全局平均池化作为下采样操作。

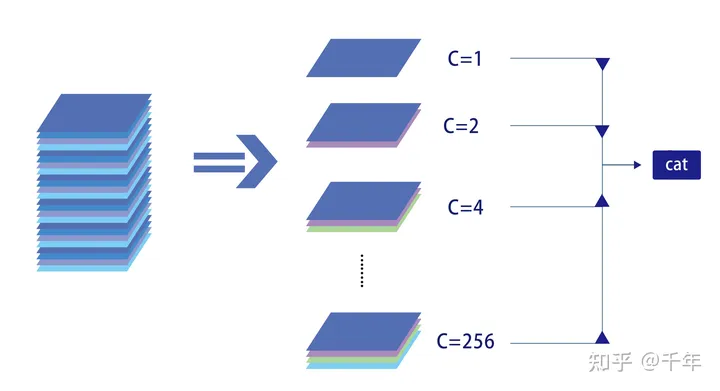

SCPP（patial Channel Pyramid Pooling）：一般降低特征图通道数是使用1×1卷积，但1×1逐点卷积计算量巨大，本专利设计了一种特征通道间的空间池化方法，可以代替1×1卷积进行特征通道降维和通道间特征信息融合。

SCPP将特征图通道进行不同数量的分组，比如1份，每份为所有通道；2份，每份为1/2所有通道；4份，每份为1/4所有通道；每一份里面，各个通道的对应位置元素进行池化操作（最大池化或平均池化），每份通道生成一张特征图，将每一份通道的特征图按通道叠加，输出为新的特征图，最终输出特征通道数为1+2+4+…。为了将最终输出通道数为2的n次方，所有通道做池化的输出通道(C=1)多复制一份输出。

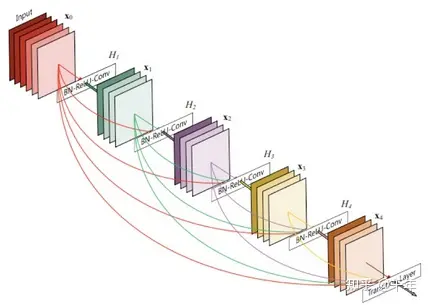

Dense：对上一层输入的特征图进行多次BN-Relu-Conv操作，每次操作的输入特征图为前面所有操作的特征图的总和，按通道叠加，就是每一层的输入来自前面所有层的输出，使得较前面的特征信息可以较好的传递到后面的卷积层，并增加了Res结构，在增加神经网络层数基础上，有效减小梯度消失现象，模块结构如下图：

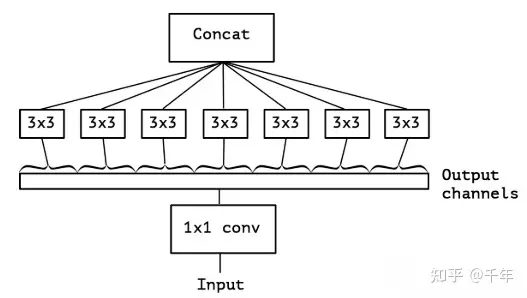

Xception：输入特征先进行普通卷积操作，再对 1 × 1卷积后的每个channel分别进行 3 × 3卷积操作，最后将结果 concat，模块结构图如下：

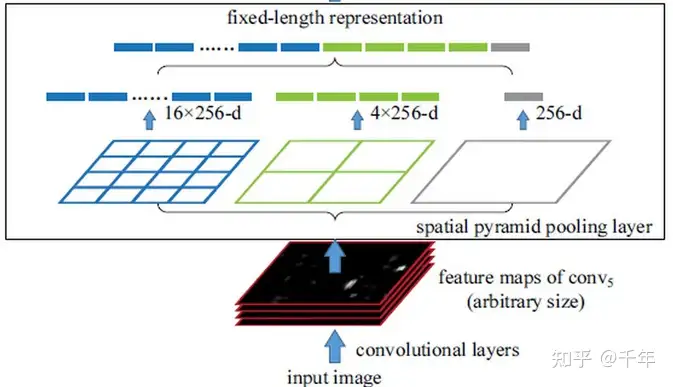

SPP：空间金字塔池化一种可以不用考虑图像大小，输出图像固定长度网络结构，并且可以做到在图像变形情况下表现稳定，模块结构图如下：

SPP将输入特征图在H-W维度进行分块池化，最右边的图，对每一个特征通道进行池化，每个通道得到一个特征值；中间的图，将每一个特征通道分为4份，再对每1/4个特征通道分别进行池化，每个通道得到4个特征值；以此类推，最左边的特征图，每个通道得到16个特征值，将这些特征值拼接起来，送入下一层全连接神经网络（FC）。

Fully Connect：全连接神经网络接收SPP输入的特征值向量，通过全连接神经网络的特征建模，输出缺陷照片分类结果（OK/NG）数值，传入下一级log softmax分类模块。

Log SoftMax：函数 Softmax(x) 也是一个 non-linearity, 但它的特殊之处在于它通常是网络中一次操作. 这是因为它接受了一个实数向量并返回一个概率分布.其定义如下. 定义 x 是一个实数的向量(正数或负数都无所谓, 没有限制). 然后, 第i个 Softmax(x) 的组成是：
