1. LSTM（Long Short-Term Memory）

LSTM 是一种特殊的循环神经网络（RNN），旨在解决 RNN 的梯度消失与梯度爆炸问题。它通过引入“门控机制”，能够在时间序列中记住长时间的依赖关系，同时避免对无关信息的记忆。

LSTM 结构

LSTM 单元的核心在于一个“细胞状态” ()，它能够通过线性传递保留重要信息。此外，LSTM 包括三个门控单元：遗忘门、输入门和输出门，用于控制信息的流动。

1. 遗忘门（Forget Gate）

决定细胞状态中哪些信息需要被遗忘：

其中：

是 Sigmoid 激活函数，输出范围为 [0,1]。
是上一时间步的隐藏状态。
是当前输入。
和是可学习的权重矩阵和偏置。

2. 输入门（Input Gate）

决定当前输入对细胞状态的更新：

细胞状态更新为：

3. 输出门（Output Gate）

决定细胞状态对隐藏状态的输出：

隐藏状态更新为：

LSTM 单元将时间序列信息通过多步迭代逐步传递，从而捕获序列的长期依赖。

2. 卷积神经网络（CNN）

卷积操作

CNN 的核心是卷积操作，用于提取输入数据的局部特征。在一维卷积中，卷积核沿时间轴滑动，对局部时间片段进行加权和。

卷积操作的公式为：

其中：

是输入序列。
是卷积核。
是卷积核的大小。

激活函数

为了引入非线性，卷积层的输出通常经过激活函数，如 ReLU：

池化操作

池化操作用于下采样特征图，减少计算复杂度，同时保留主要信息。常用池化方法有最大池化和平均池化。

最大池化公式：

其中是池化窗口的大小。

3. 特殊注意点

LSTM 与 CNN 联合模型在多变量时间序列预测中的特殊注意项。

在多变量时间序列预测中，联合模型需要处理不同变量之间的相互关系，同时捕获时间序列的短期模式和长期依赖。

数据预处理

归一化：多变量数据可能具有不同量纲，需使用 MinMaxScaler 或 StandardScaler 将数据归一化。
时间窗划分：滑动窗口法用于将时间序列数据转换为模型输入。窗口大小需根据问题特点设定。
缺失值处理：对于时间序列中的缺失数据，可采用插值法或填充法补全。

模型设计

CNN 部分：

卷积核大小决定提取的局部时间片段范围，应根据变量间的相关性设定。
池化层可减少特征维度，但可能丢失细节信息。

LSTM 部分：

隐藏单元数量应根据数据复杂度设置，避免过多单元导致过拟合。
LSTM 层数不宜过多，以免增加梯度消散风险。

联合方式：

使用 CNN 提取的特征作为 LSTM 的输入，可采用直接连接或通过全连接层降维。

超参数调整

滑动窗口大小：决定 CNN 的输入序列长度，影响模型对短期和长期模式的捕获。

卷积核大小：较小的卷积核捕获细粒度模式，较大的卷积核捕获粗粒度模式。

优化器与学习率：Adam 是较常用的优化器，但需根据模型表现动态调整学习率。

模型训练

批量训练：将时间序列划分为小批量训练，防止内存溢出。

损失函数：

对于回归任务，使用均方误差（MSE）：
对于分类任务，使用交叉熵损失。

模型评估

回归指标：

均方根误差（RMSE）：
平均绝对误差（MAE）：

分类指标：准确率（Accuracy）、F1-score 等。

通过 LSTM 与 CNN 联合模型，可以充分利用 CNN 提取的局部时间特征和 LSTM 的时间依赖建模能力，从而实现对复杂时间序列的高精度预测。

完整案例

LSTM与CNN联合模型在多变量时间序列预测。

数据集设计：

假设虚拟数据集包含以下特征：

温度 (Temperature)
湿度 (Humidity)
风速 (Wind Speed) 目标是预测未来1小时的温度。

生成1000条时间序列，分为训练集（80%）和测试集（20%）。

import numpy as np
import matplotlib.pyplot as plt
import torch
import torch.nn as nn
from sklearn.preprocessing import MinMaxScaler
from sklearn.metrics import mean_squared_error

# 数据生成
np.random.seed(42)
time_steps = 1000
temperature = np.sin(np.linspace(0, 100, time_steps)) + np.random.normal(scale=0.1, size=time_steps)
humidity = np.cos(np.linspace(0, 100, time_steps)) + np.random.normal(scale=0.1, size=time_steps)
wind_speed = np.random.normal(scale=0.5, size=time_steps)

data = np.vstack([temperature, humidity, wind_speed]).T
scaler = MinMaxScaler()
data_scaled = scaler.fit_transform(data)

# 数据分割
def create_dataset(data, window_size):
    X, y = [], []
    for i in range(len(data) - window_size):
        X.append(data[i:i + window_size, :])
        y.append(data[i + window_size, 0])  # 预测温度
    return np.array(X), np.array(y)

window_size = 10
X, y = create_dataset(data_scaled, window_size)
X_train, X_test = X[:800], X[800:]
y_train, y_test = y[:800], y[800:]

# 转换为Tensor
X_train, y_train = torch.tensor(X_train, dtype=torch.float32), torch.tensor(y_train, dtype=torch.float32)
X_test, y_test = torch.tensor(X_test, dtype=torch.float32), torch.tensor(y_test, dtype=torch.float32)

# 模型定义
class CNN_LSTM(nn.Module):
    def __init__(self):
        super(CNN_LSTM, self).__init__()
        self.cnn = nn.Conv1d(in_channels=3, out_channels=16, kernel_size=3, padding=1)
        self.lstm = nn.LSTM(input_size=16, hidden_size=32, batch_first=True)
        self.fc = nn.Linear(32, 1)

    def forward(self, x):
        x = x.permute(0, 2, 1)  # 转换为CNN的输入格式 (batch, channels, time)
        x = self.cnn(x)
        x = x.permute(0, 2, 1)  # 转换为LSTM的输入格式
        x, _ = self.lstm(x)
        x = self.fc(x[:, -1, :])  # 只取最后时间步的输出
        return x

# 模型实例化
model = CNN_LSTM()
criterion = nn.MSELoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

# 模型训练
num_epochs = 50
train_loss_history = []
for epoch in range(num_epochs):
    model.train()
    optimizer.zero_grad()
    output = model(X_train)
    loss = criterion(output.squeeze(), y_train)
    loss.backward()
    optimizer.step()
    train_loss_history.append(loss.item())

    if (epoch + 1) % 10 == 0:
        print(f"Epoch {epoch + 1}, Loss: {loss.item():.4f}")

# 测试集预测
model.eval()
with torch.no_grad():
    predictions = model(X_test).squeeze()

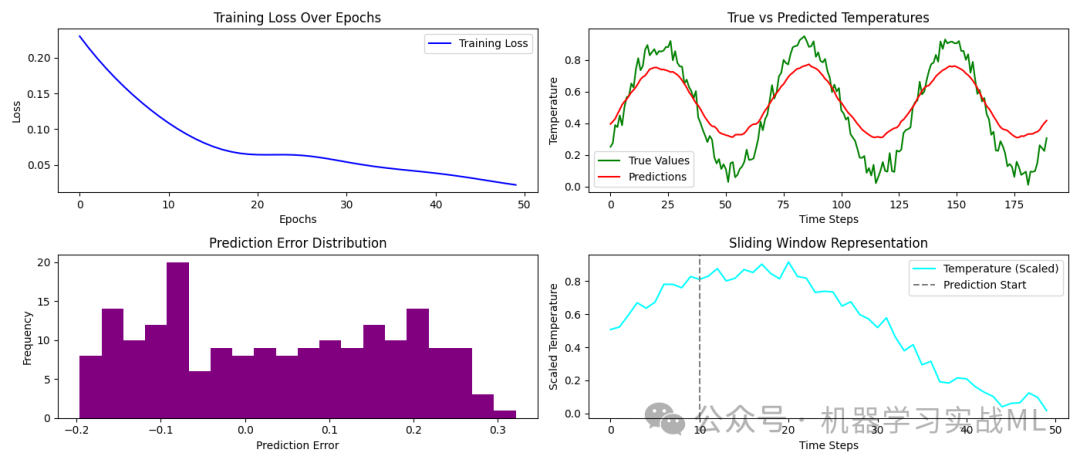

# 结果可视化
plt.figure(figsize=(14, 6))

# 图1: 训练损失
plt.subplot(2, 2, 1)
plt.plot(train_loss_history, label='Training Loss', color='blue')
plt.xlabel('Epochs')
plt.ylabel('Loss')
plt.title('Training Loss Over Epochs')
plt.legend()

# 图2: 真实值与预测值对比
plt.subplot(2, 2, 2)
plt.plot(y_test, label='True Values', color='green')
plt.plot(predictions, label='Predictions', color='red')
plt.xlabel('Time Steps')
plt.ylabel('Temperature')
plt.title('True vs Predicted Temperatures')
plt.legend()

# 图3: 预测误差
plt.subplot(2, 2, 3)
errors = predictions - y_test
plt.hist(errors.numpy(), bins=20, color='purple')
plt.xlabel('Prediction Error')
plt.ylabel('Frequency')
plt.title('Prediction Error Distribution')

# 图4: 滑动窗口效果
plt.subplot(2, 2, 4)
plt.plot(data_scaled[:50, 0], label='Temperature (Scaled)', color='cyan')
plt.axvline(x=window_size, linestyle='--', color='grey', label='Prediction Start')
plt.xlabel('Time Steps')
plt.ylabel('Scaled Temperature')
plt.title('Sliding Window Representation')
plt.legend()

plt.tight_layout()
plt.show()

1. 模型架构：增加CNN层的数量以提取更多细粒度特征。尝试双向LSTM以增强时间信息。

2. 调参流程：

学习率调整：使用学习率调度器动态调整学习率。
正则化：添加Dropout防止过拟合。
滑动窗口大小：通过交叉验证选择最佳值。

3. 特征工程：

添加派生特征（如温度变化率）。
使用主成分分析（PCA）降低维度。
