【教程】基于GIS的生态安全网络格局构建之生态源地的提取

01MSPA提取生态源地

1. 准备土地利用数据。①从global land30网站上下载2020年的土地利用数据，按照行政区掩膜提取研究区范围。②ArcGIS中将土地利用数据重分类为耕地、林地、草地、园地、水域、未利用地和建设用地。其中，耕地、园地在同一字段；未利用地和建设用地在同一字段，其余地类不用处理，保留各自字段。

2. GIS中二值化处理。设置前景值为“2”，包括林地、草地、水域。背景值为“1”，包括耕地、园地；未利用地和建设用地。重分类后命名为“reclass_land”。

3. 导出数据。【导出数据】-【坐标系属性选择数据框】-【8bit】-【nodata=0】（注：每一步一定要检查源属性是否为“8bit”，若最后导出数据不是，则需要镶嵌至新栅格，设定正确后导出数据，否则后续软件识别不到。）（注意该文件保存路径中不能包含中文，否则下步操作将会提醒不是geotiff格式的文件而不能打开）。

4. MSPA软件计算。导入上述数据（【File】-【ReadImage】-【GeoTiff】打开上一步中导出的栅格图像），在MSPA（guidos toolbox ‘GTB’3.0）中设置边缘宽度（EdgeWidth)为1或10（边缘宽度设置大了，桥接区和环岛更多了，核心区更少了，默认设置为1），其他保存原始设置即可，执行MSPA分析，点击菜单栏中的【Image Analysis】-【Pattern】-【Morphological】-【MSPA】，若是图层大小大于100MB的话就选择MSPA Tiling。导出文件。

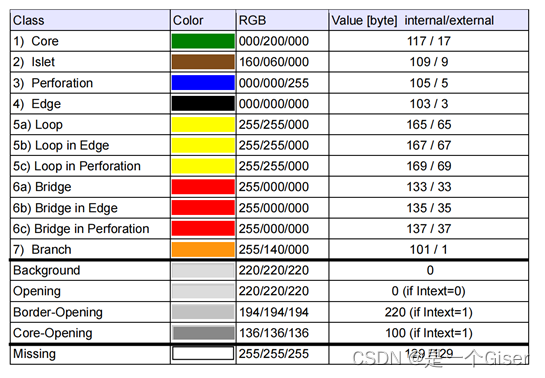

5. 属性连接。①GIS符号系统中建立唯一值属性。②将MSPA的value值所代表含义在excel中处理好，并保存为“xls”格式，名称为“leixing”。③将MSPA导出文件导入GIS中，同时先在GIS属性表中添加name字段，再连接“leixing”表，并根据图例在符号系统中调整颜色。

6. 提出核心。按照GTBX使用手册可知，17或者117代表核心，重分类，将17、117设置为1，其余为0，输出“MSPA01fenlei”，选中“1”的几行数据，导出，名称为“yuadi_sg”，“nodata为0”，注意坐标系

7. 源地栅格转矢量。便于后续操作，输出“yuandi_SL”，取消“简化面”。

8. 筛选源地。把大于10km2的斑块提取出来，导出为“生态源地”。0

02景观连通性进一步筛选源地

1. 先安装Conefor_Inputs_10插件。在GIS中“自定义”添加后缀为“.dll”文件，点击工具上的“D”图标，如果报错，关掉GIS重开即可。

检查属性表ID字段是否从1开始，不是就添加字段“ID_1”，并计算数据面积。

2. 调出conefor的扩展插件，进行数据分析。“D”图标点击后，弹出ID Within Distance Parameters窗口，在Select Layers中选择要进行计算的斑块图层，在Select ID Field 中选择ID_1，在Select Attibute Field选择斑块的面积Shape_Area，Restrict analysis to features within spectified distance 中的距离可以查阅文献进行参考，这里参考的是2500，根据需要勾选Calculate from Feature Edges，output option也是根据自己的需求进行勾选，最后选择自己需要的路径，再点击OK运行即可。

3. 再打开conefor2.6软件，导入数据。输入插件输出的“Node file”和“Connetion file”数据，勾选“Partial”，选择“PC”和“IIC”值，“Distance threshold”和“distance”数值填写“2500”，设定斑块间距离等于距离阈值的情况下扩散概率（probably）为0.5，勾选show deltas，点击“Run”运行即可。

4. 对运行结果进行保存，点击菜单栏中的results中的Node importance，保存为txt格式。查看计算结果，导入excel中，导出.csv格式的文件，在GIS中打开“生态源地”数据，连接该文件。

5. 筛选综合生态源地。首先剔除PC<1的，（PC越大再根据源地数量与研究筛选面积（这里源地太多，我重新选择了面积大于20km2），导出数据为（综合生态源地），具体需要按照实际情况进行，如果感觉软件计算有出入，可以自行调整。
